TH2685型号漏电流测试仪使用方法

漏电流测试仪使用方法及操作步骤引言漏电流测试仪是一种用于检测电器设备漏电情况的仪器，它能够提供可靠的安全性评估和漏电故障排查。

本文将介绍漏电流测试仪的使用方法及操作步骤，帮助用户正确、安全地操作该设备。

1. 准备工作在开始使用漏电流测试仪之前，需要做一些准备工作，以确保测试的准确性和安全性。

1.1 检查设备确保漏电流测试仪是完好无损的，没有明显的物理损伤或电路故障。

检查测试仪的显示屏、按钮、探头等部分，确保其正常工作。

1.2 保持安全在进行测试之前，确保使用者具备基本的电器安全知识，并穿戴好防护用具，如绝缘手套、眼镜等。

确保测试场所无明火等危险物品。

1.3 准备测试环境选择一个安全、可靠的电源插座作为测试环境，并确保该插座的线路和设备都是正常的。

2. 使用方法下面是漏电流测试仪的使用方法及操作步骤：2.1 连接电源将漏电流测试仪的电源线插入电源插座，并确保仪器打开。

在测试过程中，仪器会通过电源提供所需的电能。

2.2 设置测试参数根据需要选择合适的测试参数，如频率、电压等。

通常，根据实际情况选择默认参数即可。

2.3 连接被测设备将被测设备的插头插入漏电流测试仪的插座，确保插头与插座完全接触。

如果被测设备是固定设备，可以使用专用的测试夹具连接。

2.4 启动测试按下仪器上的测试按钮，仪器将开始对被测设备进行漏电流测试。

测试过程中，漏电流测试仪会自动检测并记录设备的漏电情况。

2.5 分析测试结果测试完成后，漏电流测试仪会显示测试结果。

通过阅读仪器的显示屏或输出的测试数据，用户可以了解被测设备的漏电情况，并判断是否存在安全隐患。

3. 注意事项在使用漏电流测试仪时，需要注意以下事项，以确保测试的准确性和安全性：3.1 正确连接在连接被测设备时，确保插头与插座完全接触，并避免因连接不良导致测试结果不准确。

3.2 避免触电在接触被测设备时，务必佩戴好绝缘手套，并避免触摸裸露的导电部分，以免触电。

3.3 安全保护在进行漏电流测试时，必须做好安全保护工作，如穿戴好防护用具，确保测试现场无明火，保持周围环境的干燥和良好通风等。

泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。

它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。

本文档将介绍如何正确操作泄漏电流测试仪。

二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。

其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。

三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。

然后将另一个端口插入测试夹具的接口中。

2. 准备被测设备：确保被测设备处于断电状态。

若被测设备为插座，则先将插座的电源插头拔出，确保安全。

3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。

注意，夹线时要确保夹紧牢固，以免影响测试结果。

4. 打开主机：按下主机上的电源开关按钮，打开仪器。

待显示屏上出现正常启动界面后，进入待测电流选择界面。

5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。

一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。

6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。

此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。

7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。

若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。

8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。

然后按照逆序操作，将测试线和测试夹具分别拔出。

四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。

2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。

3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。

泄漏电流测试仪使用说明1.准备工作a.将泄漏电流测试仪取出，并确保其外观完好无损。

b.查看仪器上的电池电量显示，如果电量较低，需更换电池。

c.确保测试仪与待测设备处于断电状态，且待测设备已接地。

d.查看测试仪上的屏幕，确保显示屏正常且清晰。

2.连接测试仪a.将测试仪的电源线连接到电源插座，并确保电源插座处于工作状态。

b.将测试仪的测试线连接到待测设备的漏电保护插座上。

c.根据测试仪的型号和使用方法，确保连接正确无误。

3.设置测试参数a.打开测试仪的电源开关，待测试仪开机完成后进入正常工作状态。

b.在测试仪的面板上，根据需要进行测试参数的设定。

c.根据待测设备的额定电压和额定电流，设置测试仪的电压和电流范围。

d.根据需要设定测试时间，通常可以选择10秒、30秒、60秒等。

4.进行测试a.将待测设备插入测试仪的测试插座中，并确保设备与测试仪的接触良好。

b.按下测试仪上的测量键，仪器开始进行测试。

c.在测试过程中，测试仪会显示电流值和测试时间，并实时更新测试结果。

d.等待测试时间结束后，测试仪会显示最终的测试结果。

e.如果测试结果显示为合格，则表示待测设备漏电情况正常；如果测试结果显示为不合格，则表示待测设备存在漏电现象。

5.结束测试a.测试完成后，将待测设备从测试仪的测试插座中拔出。

b.关闭测试仪的电源开关。

c.及时清理测试仪上的测试线和插头，保持仪器清洁。

6.注意事项a.在使用测试仪进行测试之前，确保自身和设备处于安全状态，防止电击和其他安全风险。

b.在使用测试仪时，应严格按照测试仪的说明书进行操作，并遵循相关的安全规范和操作规程。

d.定期检查和维护测试仪器，确保其正常工作和准确测量。

e.根据不同的国家和地区标准，设备的漏电电流限值可能有所不同，请参考相关标准进行测试和判断。

以上是泄漏电流测试仪的使用说明，希望能对使用者有所帮助。

1秒，如设置324，则表示
两档
：“清零”指示灯亮，对仪 正（“清零”）。按启动 开路校正，完毕后再按“清 回测量状态. 状态灯亮，显示为充电结束 流的最大值。开锁时：显示 态下电容器漏电流的实测值
测试电容进行放电； 测试电容进行放电； 被测电容器进行充电；
：对仪器进行开路校正（“ 以被调测节件测进试行电充压电，；其它状态 钮。 负电压输出，红色接线柱为
按键功能
显示当前测试的漏电流值，三位半数显， 单位：nA,uA,mA
显示当前测试电压值，三位半数显
合格指示(PASS)灯亮，不合格（FAIL）灯 亮，并蜂鸣器报警
格式：AB×10^nnA，如设置324，则表示 320uA
格式：ABC×0.1秒，如设置324，则表示 32.4秒
200V或者500V两档

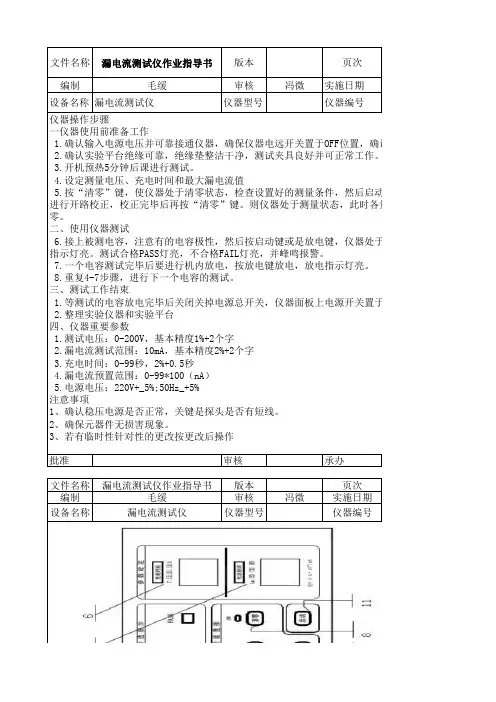

文件名称 漏电流测试仪作业指导书 版本
页次
编制
毛缓
审核
冯微 实施日期
设备名称 漏电流测试仪
仪器型号
仪器编号
仪器操作步骤 一仪器使用前准备工作 1.确认输入电源电压并可靠接通仪器，确保仪器电远开关置于OFF位置，确认接地可靠。 2.确认实验平台绝缘可靠，绝缘垫整洁干净，测试夹具良好并可正常工作。 3.开机预热5分钟后课进行测试。 4.设定测量电压、充电时间和最大漏电流值 5.按“清零”键，使仪器处于清零状态，检查设置好的测量条件，然后启动键，仪器对夹具 进行开路校正，校正完毕后再按“清零”键。则仪器处于测量状态，此时各量程档底数应为 零。 二、使用仪器测试 6.接上被测电容，注意有的电容极性，然后按启动键或是放电键，仪器处于充电状态，充电 指示灯亮。测试合格PASS灯亮，不合格FAIL灯亮，并峰鸣报警。 7.一个电容测试完毕后要进行机内放电，按放电键放电，放电指示灯亮。 8.重复4-7步骤，进行下一个电容的测试。 三、测试工作结束 1.等测试的电容放电完毕后关闭关掉电源总开关，仪器面板上电源开关置于OFF位 2.整理实验仪器和实验平台 四、仪器重要参数 1.测试电压：0-200V，基本精度1%+2个字 2.漏电流测试范围：10mA，基本精度2%+2个字 3.充电时间：0-99秒，2%+0.5秒 4.漏电流预置范围：0-99*100（nA） 5.电源电压：220V+_5%;50Hz_+5% 注意事项 1、确认稳压电源是否正常，关键是探头是否有短线。 2、确保元器件无损害现象。 3、若有临时性针对性的更改按更改后操作
