压力弹簧力度计算器及计算公式

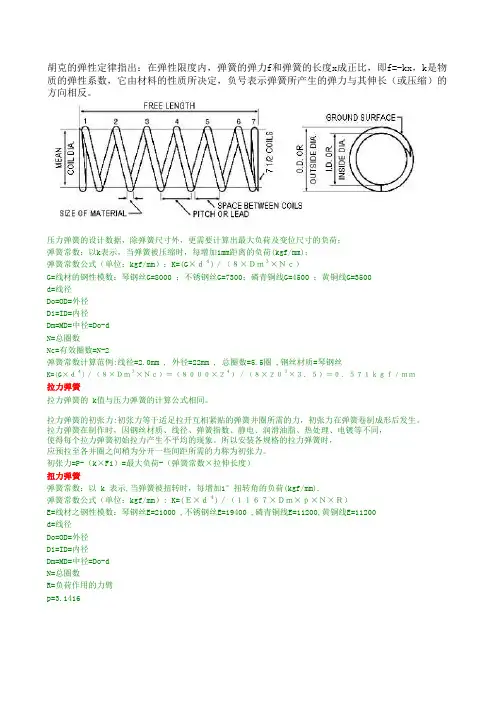

胡克的弹性定律指出：在弹性限度内，弹簧的弹力f和弹簧的长度x成正比，即f=-kx，k是物质的弹性系数，它由材料的性质所决定，负号表示弹簧所产生的弹力与其伸长（或压缩）的方向相反。

压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；弹簧常数公式（单位：kgf/mm）：K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300；磷青铜线G=4500 ；黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝K=(G×ｄ４)／（８×Ｄｍ３×Ｎｃ）＝（８０００×２４）／（８×２０３×３．５）＝０．５７１ｋｇｆ／ｍｍ拉力弹簧拉力弹簧的 k值与压力弹簧的计算公式相同。

拉力弹簧的初张力:初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。

拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。

所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).弹簧常数公式（单位：kgf/mm）: K=(Ｅ×ｄ４)／（１１６７×Ｄｍ×ｐ×Ｎ×Ｒ）E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p=3.1416。

压力弹簧计算器
材质系数(kg/mm 2) 线径(mm) 外径(mm） 中径(mm) 有效圈 总长高度2 高度3
1
11.8
单位 弹力系数K值
10.8
千克(kg) 0.158766448 0.635065793 1.063735203 1.428898034
5
备注: 黄色区域填入设计参数，绿色区域自动计算数值
牛顿(N) 1.555911192 6.22364477 10.42460499 14.00320073
14
磅(IB） 0.349286186 1.397144744 2.340217447 3.143575674
10 7.3 5
力度1 力度2 力度3
压力弹簧计算公式
其中:K为弹力系数(kgf/mm)，表示每压缩1mm所施加的负荷 L是弹簧总长；H是压缩到高度 其中:G为材料的刚性模数(kg/mm2)；d为弹簧的线径； Dm:弹簧的中径；Do:弹簧的外径；Dm=Do-d K=(G*d4)/(8*Dm3*N) N为弹簧的有效圈数，一般等于弹簧总圈数-2 F=K*(L-H）
一般弹簧材料刚性模数
材料名称 弹簧钢SUP 钢琴线SWP 油回火线SWOC 刚性模数(kg/mm2 ) 8000 8000 8000 材料名称 硬钢线SWC 不锈钢线SUS304 不锈钢线SUS631 刚性模数(kg/mm2 ) 8000 7000 7500 材料名称 磷青铜线 白铜线 黄铜线 刚性模数(kg/mm2 ) 4300 4000 4000

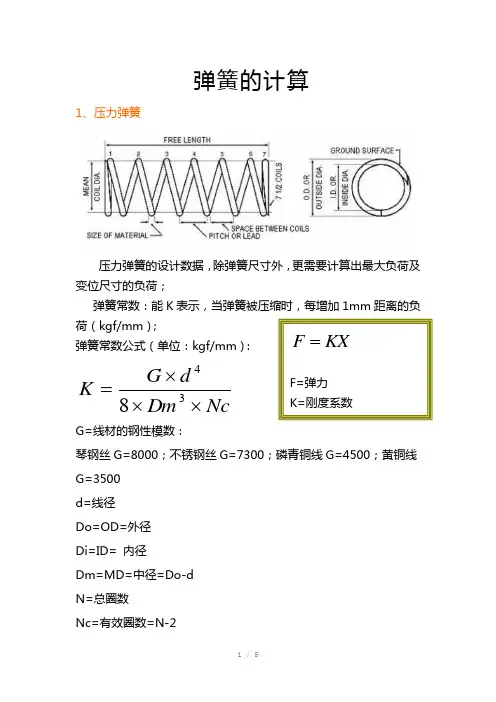

弹簧的计算1、压力弹簧压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；弹簧常数：能K 表示，当弹簧被压缩时，每增加1mm 距离的负荷（kgf/mm ）；弹簧常数公式（单位：kgf/mm ）： Nc Dm d G K ⨯⨯⨯=348G=线材的钢性模数： 琴钢丝G=8000；不锈钢丝G=7300；磷青铜线G=4500；黄铜线G=3500d=线径Do=OD=外径Di=ID= 内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2KX F =F=弹力K=刚度系数弹簧常数计算范例：线径=2.0mm ，外径=22mm ，总圈数=5.5圈，钢丝材质=琴钢丝mm kgf Nc Dm d G K /571.05.32082800083434=⨯⨯⨯=⨯⨯⨯=2、拉力弹簧拉力弹簧的K 值与压力弹簧的计算公式相同拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需要的力，初张力在弹簧卷制成形后发生。

拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。

所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

初张力=⨯-=)1(F k P 最大负荷-（弹簧常数⨯拉伸长度）3、扭力弹簧弹簧常数：以K 表示，当弹簧被扭转时，每增加 ︒1 扭转的负荷（kgf/mm ）.弹簧常数公式（单位：kgf/mm)RN p Dm d E K ⨯⨯⨯⨯⨯=11674E=线材之钢性模数：琴钢丝E=21000，不锈钢丝E=19400，磷青铜线E=11200,黄铜线E=11200d=线径Do=OD=外径Di=ID= 内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p= 3.1416友情提示：方案范本是经验性极强的领域，本范文无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用。

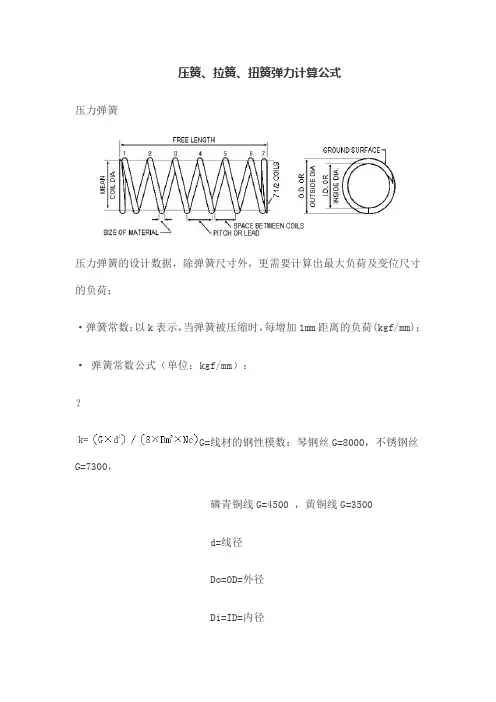

压簧、拉簧、扭簧弹力计算公式压力弹簧压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；·弹簧常数公式（单位：kgf/mm）：？G=线材的钢性模数：琴钢丝G=8000，不锈钢丝G=7300，磷青铜线G=4500 ，黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=圈 ,钢丝材质=琴钢丝？拉力弹簧拉力弹簧的 k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。

拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。

所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）？扭力弹簧·弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).·弹簧常数公式（单位：kgf/mm）:？E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p=。
