MGC3.3 —9 B型固定车箱式矿车使用说明书执行标准：GB/T 2885.1 －2008MT 387 －2007警示语句最小弯道水平曲率半径为11 m !严禁超载！严禁载人！严禁在矿车两侧推车！严禁飞车！巷道坡度大于7 %。
时，严禁人力推车!目次一、概述------------------------------- 1二、基本参数与尺寸------------------------ 2三、主要结构部件-------------------------- 2四、使用与订货须知------------------------ 4五、维护及保养--------------------------- 5六、易损件----------------------------- 5900 mm )概述1、用途及特点MGC 3.3 - 9 B 型固定车箱式矿车（以下简称矿车）主要用于 煤和矸石的运输。
由于矿车的车箱固定在车架上，因此在卸载时 必须使用翻车机或其它专用设备才能卸载。
本矿车牵引链采用万 能链结构，可以实现连续不摘钩翻车的要求。
本矿车结构简单、 制造容易、坚固耐用、维修方便。
本矿车执行的标准为： GB/T 2885.1 - 2008 《矿用窄轨车 辆第1部分：固定车箱式矿车》、MT 387 - 2007《煤矿窄轨矿 车安全性测定方法和判定规则》及 Q/TMJ 023 - 2011《MGC 3.3 - 9 B 型固定车箱式矿车》。

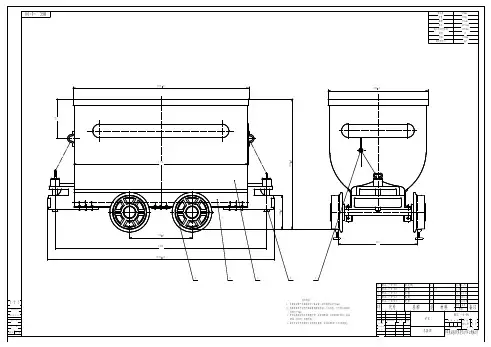

2、矿车的产品型号表示意义3、受控件明细表表1 MGC 3.3 - 9 B安标配套件明细表规格序号零部件名称生产单位安标编号有效期受控类别型号林州市付家河MCC08002008.1.11B 1万能链©32太行煤机厂07〜2012.1.3山东舜天MCC06002010.3.9 〜2连接插销©40B矿业有限公司252014.3.3来面目二、基本参数与尺寸基本参数与尺寸见图1和表2。

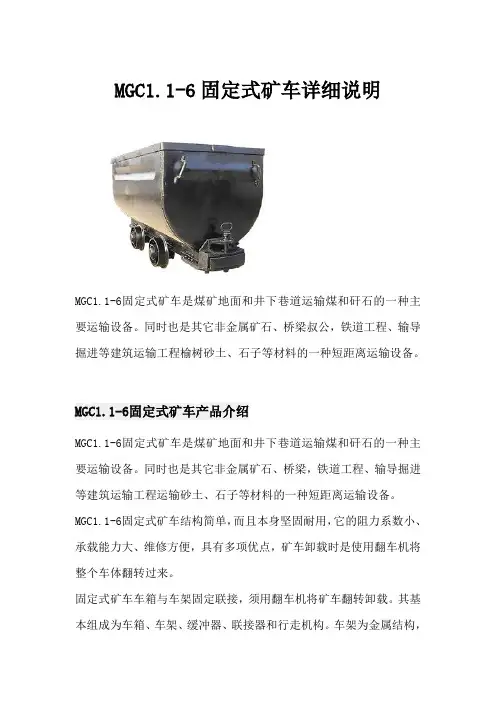

MGC1.1-6固定式矿车详细说明MGC1.1-6固定式矿车是煤矿地面和井下巷道运输煤和矸石的一种主要运输设备。
同时也是其它非金属矿石、桥梁叔公，铁道工程、输导掘进等建筑运输工程榆树砂土、石子等材料的一种短距离运输设备。
MGC1.1-6固定式矿车产品介绍MGC1.1-6固定式矿车是煤矿地面和井下巷道运输煤和矸石的一种主要运输设备。
同时也是其它非金属矿石、桥梁，铁道工程、输导掘进等建筑运输工程运输砂土、石子等材料的一种短距离运输设备。
MGC1.1-6固定式矿车结构简单，而且本身坚固耐用，它的阻力系数小、承载能力大、维修方便，具有多项优点，矿车卸载时是使用翻车机将整个车体翻转过来。
固定式矿车车箱与车架固定联接，须用翻车机将矿车翻转卸载。
其基本组成为车箱、车架、缓冲器、联接器和行走机构。
车架为金属结构，能承受牵引力、制动力、矿车之间的碰撞力和钢轨冲击力缓冲器装在车架两端,用以缓和两车之间的冲击力。
联接器是联接机车和矿车的部件，常用的有插销链环和回转链，大型矿车采用兼具缓冲器作用的自动车钩。
行走机构是由4个车轮和2根轴组成的两个轮对。
矿车和物料的总和超过20吨时，一般应增加轮对数目。
对多于两个轮对的矿车，为便于通过弯道将两个轮对组成一个有转盘的小车，这种小车称为转向架。
MGC1.1-6固定式矿车维护与保养１、定期更换轮轴轴承润滑脂。
每３个月须将轴承清洗一次，并更换3号钙基润滑脂。
加入量为储油空腔的65～80％。
２、矿车每3个月定期检修一次。
３、轮轴装配时不得用大锤任意敲打，应以无冲击的机械压入。
４、矿车不使用时，一般露天存放。
对存放时间较长的矿车，应进行定期检查。
MGC1.1-6固定式矿车技术参数型号：MGC1.1-6容积：1.10立方米名义装载量：1吨最大装载量：1.8吨轨距：600mm外形尺寸：长2000mm宽880mm高1150mm轴距：550mm轮径：300mm牵引高度：320mm额定牵引力：60KN图片展示注：本页信息源于山东中兖矿业设备制造有限公司。
固定式矿车侧卸式矿车使用说明书云南东源实业股份有限公司电业公司二〇一二年九月一、用途固定式矿车和侧卸式矿车是煤矿中用量最大的运输设备之一，主要用于井上、井下运输煤、矸石、材料等，也可用于其它矿山或地下工程运输物料。
一般由电机车、绞车牵引，具有耐冲击，运输安全、可靠，大容积等特点。
二、产品生产标准：GB5622-85 《窄轨矿车通用技术条件》四、使用条件及方法1、此矿车可在井下、地面、高温场所使用，但在高温场所使用时，要更换部分零配件（如橡胶碰头）。
2、此矿车可单独使用，也可串接使用。
串接的数量根据使用条件与地理状况而定。
最多不得超过连接器允许的最大牵引力。
3、串接使用时矿车的活动插销端对着装有三环链的固定插销端。
两矿车慢慢靠近，旋转活动插销使插销上的销钉头对准插销锁圈中的凹槽，拔起插销，同时将三环链对着碰头的凹槽，当两碰头接触时，三环链伸入碰头内，将插销插入锁圈内并旋转半周。
4、矿车在运行时，要检查车轮转动是否灵活，防脱插销强度是否足够，尤其在倾斜巷道行驶的矿车，必须使用钢丝绳。
开车前，把勾人员要认真检查保险绳，罐销、罐环等插装连结安全装置，必须安全可靠。
矿车在斜巷中发生脱轨等其它故障应立即停车，司机应坚守岗位，将车闸压紧，防止跑车。
五、保养与维护为保证矿车的正常行驶和延长使用寿命，需要每天检查，每月维修，必须保证车轮无卡滞及不转动现象。
应按照轮对的日常维护要求定期填加润滑油，保证良好的润滑，定期清除煤泥，及其它附属物，保证足够的容量；检查防脱插销是否有弯曲、裂纹等缺陷；检查紧固件上的螺栓是否松动等，防止发生意外。
此外还要随时更换易损坏零配件。
六、注意事项1、使用过程中，矿车所受的负荷不准超过规定的数值。
2、联接装置发生故障时禁止工作。
3、车架在震动时刚性地冲撞轮轴，禁止在车底架与轮对有故障时使用以免损坏车轴。
4、如发现插销、三环链表面严重锈蚀或严重变形应报废。
5、禁止矿车刚碰头相互接触。
6、当矿车轨道变形时应及时调整，否则矿车轮对易损，运输过程中容易跳道。

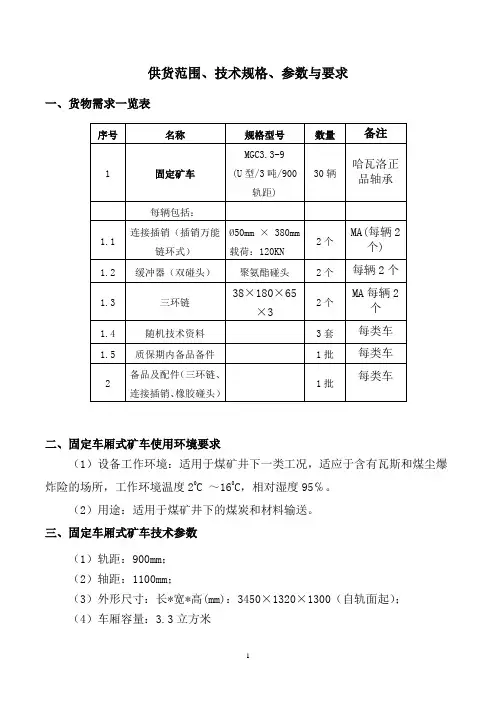

供货范围、技术规格、参数与要求一、货物需求一览表二、固定车厢式矿车使用环境要求（1）设备工作环境：适用于煤矿井下一类工况，适应于含有瓦斯和煤尘爆炸险的场所，工作环境温度20C ～160C，相对湿度95℅。
（2）用途：适用于煤矿井下的煤炭和材料输送。
三、固定车厢式矿车技术参数（1）轨距：900mm；（2）轴距：1100mm；（3）外形尺寸：长*宽*高(mm)：3450×1320×1300（自轨面起）；（4）车厢容量：3.3立方米（5）名义载重量：3.3吨；最大载重量5.3吨（6）牵引高度：320（ 3）mm；（7）轮径：350mm；（8）轮壁厚度：23mm（9）连接插销：插销万能链环式（10）插销万能链环式链长：600mm（11）最大牵引力——60 KN（12）整车重量：1.28吨四、固定车厢式矿车技术要求（1）设备生产制造、检验和验收均能满足固定车箱式窄轨矿车JB/T9027-1999、矿用窄轨车辆GB/T 2885.1-2008、煤矿窄轨矿车安全性测定方法和判定规则MT 387-1995和窄轨矿车通用技术条件JB/T6992-93等相关标准。
（2）设备必须符合《煤矿安全规程》的有关规定。
（3）车架用型钢应在铆焊前进行校直，其直线度不得大于1.5‰，车架制成后两对边应相互平行，其平行度公差为边长的2‰，车架平面度公差为车架长度（不包括缓冲器）的2‰，但最大不得大于5mm。
（4）车架制成后，四轴架支承面应在同一平面上，同一轴上的两轴架中心面应垂直于车架纵向中心面。
车架上同一侧两轴架（轴卡或有垂直缓冲弹簧的轴架导框）中心线间距离与相对侧两轴架中心线间距离之差不得超过2mm，两对角轴架间的距离之差不得大于3mm；车架牵引装置的中心面应对称于车架纵向中心面，其对称度公差为：车箱容积小于4m3的矿车不大于6mm；车箱钢板及型钢铆焊前应校平直，车箱制成后表面的平面度不得超过6‰（小于1000mm按1000mm 计算），但最大不得超过12mm，局部凸凹深度不得超过3mm。
翻斗式矿车使用说明书鸡西华恒机械制造有限公司.概述 .1 产品特点 .2 产品规格・3 型号组成意义 .4 使用环境条件 .5 安全• 结构特征工作原理 .1 辅助装置及配套装置的说明 • 技术性能及主要参数 • 设备的使用及操作 .1 设备的停机操作 • 故障分析及排除 ♦ 事故处理 • 设备的维护及保养 .1 停机后的保管 • 运输贮存 •售后服务1111 1122 34 45 67 78 9翻斗式矿车使用说明书1.概述：本产品为煤矿斜井井口通用运输设备。
用于煤矿井下与地面运输煤炭及物料。
1.1产品特点：1-6翻斗式矿车，是煤矿斜井物料运输的通用运输设备，本产品车箱采用炭素结构钢板模压焊接而成，碰头、轮对及翻斗机构生产过程及产品整机出厂检验均符合国家J B/T9026-1999《翻斗式矿车》标准要求。
其结构合理，使用过程安全可靠。
是煤矿斜井井口生产过程必备的运输设备。
1. 2品种规格：1.4使用环境条件：a .空气温度为・20°C以上。
b・额定载荷1000Kg1.5安全：本产品出厂前经过质量检验，其制造过程及检验过程符合J B/T9026-1999《翻斗式矿车》标准要求。
使用本产品所配套的连接链、连接插销属煤矿安全标志所控制的产品，用户应选用本厂配套产品。
以确保安全生产。
2.结构特征与工作原理：矿车之间的缓冲弹簧是橡胶制品，能确保井下运输安全。
本产品车箱采用炭素结构钢板模压焊接而成，碰头、轮对生产过程及产品整机出厂检验均符合国家J B/T9026-1999 《翻斗式矿车》标准要求。
车箱闭锁机构简单、灵活、可靠、操作安全。
本产品用于煤矿斜井井口运输煤炭及物料之用。
可由所配套的绞车牵引。
2.2辅助装置及配套装置的说明：2. 2. 1配套装置的说明：使用本产品所配套的连接链、连接插销用于矿车之间的联接。
属煤矿安全标志所控制的产品，用户应选用本厂配套产品。
以确保安全生产。
对未能按本厂要求所配套的连接件所出现的问题本厂恕不负责。
固定式矿车使用说明书一、固定式矿车简述：固定式矿车是煤矿地面和井下巷道运输煤和矸石的一种主要运输设备。
一般须用电机车或绞车牵引。
固定式矿车车箱与车架固定连接，须用翻车机将矿车翻转卸载，可同时翻转1-4辆。
二、固定式矿车用途：主要用于煤矿井上、井下运输煤、矸石、材料等。
也可用于其它矿山或地下工程运输物料。
同时也是其它非金属矿石、桥梁叔公，铁道工程、输导掘进等建筑运输工程榆树砂土、石子等材料的一种短距离运输设备。
三、固定式矿车结构组成：固定式矿车其一般由车箱、车架、轮轴、缓冲器和连接器和行走机构等组成。
车箱是由钢板焊接而成，车架槽钢采用矿车专用异性槽，车轮采用铸钢。
装有滚柱轴承的轮轴运行起来非常轻快。
固定式矿车车箱与车架固定联接，须用翻车机将矿车翻转卸载。
能承受牵引力、制动力、矿车之间的碰撞力和钢轨冲击力缓冲器装在车架两端,用以缓和两车之间的冲击力。
联接器是联接机车和矿车的部件，常用的有插销链环和回转链，大型矿车采用兼具缓冲器作用的自动车钩。
行走机构是由4个车轮和2根轴组成的两个轮对。
矿车和物料的总和超过20吨时，一般应增加轮对数目。
对多于两个轮对的矿车，为便于通过弯道将两个轮对组成一个有转盘的小车，这种小车称为转向架。
四、固定式矿车型号含义：以MGC1.1-6为例：M----煤矿用车G----固定式C----车辆（车）1.1----车厢容积（m3）6----600轨距。
五、固定式矿车型号及技术数据卓力专业生产MGC1.1-6A 、MGC1.1-6B、MGC1.7-6A、MGC1.7-6B、MGC1.7-9、MGC3.3-9固定式矿车；0.5t、1 t、2 t、3 t固定式矿车以及1.1立方米V型翻斗式矿车，0.7立方米、1.1立方米、1.5立方米U型固定式矿车。
被广泛用于煤矿、金矿、铁矿、石膏矿等矿山行业，也可根据用户要求，制做各式异型矿车，公司生产的矿车，坚固耐用，使用灵活，深受广大用户好评。
六、固定式矿车特点：车箱与车架固定连接，须用翻车机将矿车翻转卸载。
固定式矿车型号： MGC-1.1—6B （国标）外形尺寸：2000*1150*80 （名义）理论轨距：600mm/900mm ，轮径： 300mm，牵引力：60KN ，容积：1.1立方
1T固定式矿车技术参数
0.75T固定式矿车配件: 矿车销子，矿车碰头，碰头弹簧，三环链，万能环，
主要生产产品：
1、U型钢支架，卡缆，卡兰，单开道岔，卧式扳道器，立式扳道器，轨距拉杆，液压弯道器，液压起道
2、固定式矿车、翻斗式矿车、矿车轮对、矿用平板车、矿车碰头、碰头弹簧、三环链、防脱圈、矿车销
（名义）理论载重量：1T，实际载重量： 1.8T，自重：520-550KG
，液压弯道器，液压起道机，齿条式起道机，弯道器，起道机，普通道钉，鱼尾螺栓，道夹板，轨距尺，齿条式起道三环链、防脱圈、矿车销子、万能环、无缝环，手动阻车器等。
，轨距尺，齿条式起道机，液压挤孔机、液压弯轨机的设计制造。
MGC1.1—6 型固定车箱式矿车使用说明书执行标准：GB/T2885.1-2008MT387-2007制造厂家: 七台河市********有限责任公司地址: 黑龙江省七台河市*********出版日期: 2011年5月目录一、结构特点工作原理二、产品规格型号三、主要零部件四、主要技术参数五、矿车的安全使用六、矿车的维护和保养七、产品的运输与储存MGC1.1—6 型固定车箱式矿车使用说明书一、结构特点工作原理矿山用1.1m3 固定车箱式U 型矿车，适用于矿井、矿山巷道地面矿厂和建筑工地运输矿石、煤炭、沙碎石等物料,一般须用机车或绞车牵引。
本矿车车箱与车架固定联接，须用翻车机将矿车翻转卸载。
其基本组成为车箱、车架、缓冲器、联接器和行走机构。
车架为一金属结构，能承受牵引力、制动力、矿车之间的碰撞力和钢轨冲击力缓冲器装在车架两端,用以缓和两车之间的冲击力。
联接器是联接机车和矿车的部件，由插销链环和回转链组成。
行走机构是由4 个车轮和2 根轴组成的两个轮对。
二、产品规格型号轨距代号：6 表示轨距600mm容积m3车辆固定车箱煤矿用三、主要零部件矿车销子、矿车橡胶碰头、矿车轮对。
四、主要技术参数（见图）1、型号：MGC1.1—62、技术特征容积: 1.1 m3装载量： 1T最大装载量： 1.8T轨距： 600mm车轮直径： 300mm轴距： 550mm轴承型号： 6310深沟滚珠轴承外形尺寸(mm)：长2020mm、宽880mm、高1150mm 牵引力： 60KN牵引高： 320mm最小水平曲率半径：8m五、矿车的安全使用本产品到达目的地后无需安装和调试即可投入使用，矿车在使用时要注意人身的安全和矿车的使用限制。
严格按《矿山安全操作规程》使用。
人力推车时注意前后车的距离要保持1.5米以上。
不允许超载运行。
上、下坡要挂好牵引绳和保险绳，由牵引机牵引。
六、矿车的维护和保养矿车使用过程中，每三个月加润滑油一次，每次加油1kg。
煤矿物料装车、捆绑管理规定第一节装车管理规定1、装料工在装车前要认真对所用车辆的完好情况进行检查，凡缺件损坏，碰头、三链环、插销、车轮底销、车轴、轮对有损坏的严禁使用。
2、装料工作要严格按《装料工操作规程》进行，严禁瞎干、蛮干。
3、装车后，对车辆的连接、捆绑严格按《连接装置使用管理规定》进行。
4、用铁丝绑车时，绑车人员要配合好，拿铁丝的人，要紧紧拿住铁丝的两个头，严防铁丝弹起伤人。
第二节捆绑封车管理规定一、车辆的型号及规格如下：MGC1.7-6固定式矿车：长2400mm×宽1050mm×高1200mm；MGC3.3-6固定式矿车：长3450mm×宽1320mm×高1300mm；MPC5-6平板车：长3450mm×宽1200mm×高480mm；MPC10-6平板车：长3450mm×宽1300mm×高400mm；MPC30-6平板车：长3850mm×宽1388mm×高320mm；MLC3-6材料车：长2400mm×宽1050mm×高1200mm。
二、“四超”车辆标准：超长：装车长度超过4.5m的车辆;超宽：装车宽度超过1.4m的车辆;超高：装车高度超过1.5m的车辆;超重：装车总重量超过4吨的车辆。
超过4吨以上的按照大型设备规定运输。
三、材料设备的装车、捆绑规定：1、U型矿车运输装料标准1）矿车在装运铁棚腿拉杆、卡缆、电缆钩等小物件时，物料最高部分要低于矿车边延。
2）矿车在装运木轨枕、水泥轨枕、背板、短板梁时，水平放置的物料最高部分低于矿车边延，立放的物料超出矿车的部分不能大于本身长度的1/3。
3）矿车在装运长度小于2m的锚杆、单体柱、U型钢腿等细长件时，平稳放置，物料最高部分低于矿车边延。
4）矿车装运绞车、开关等小型设备时，应有防滑动措施，高度超出矿车边缘＜200mm，宽度不能超出矿车。
山西义棠煤业有限责任公司矿井排矸系统设计排矸立井提升容器技术规格书设计：校核：审核：审定：项目总工程师：太原正越工程设计有限公司2013年7月目录目录 (1)第一章概述 (2)第二章使用条件和基础数据 (3)第三章标准和规定 (5)第四章罐笼技术要求及供货范围 (6)第五章其它 (9)第一章概述山西义棠煤业有限责任公司位于介休市西义棠镇刘屯沟～孝义市下栅乡中原村、辽壁村一带，地理坐标为东经111°45′34″～111°49′57″，北纬36°59′06″～37°01′32″。
本次设计排矸立井排矸能力为100t/d，服务年限28.3a。
排矸立井井筒直径φ6m，装备一对非标设计的单层罐笼，担负人员、矸石等的升降任务，罐笼设两对侧罐道，侧罐道间距为1128mm，38kg/m钢轨罐道，一次可提升人员11名或1辆1t矿车。
为单水平提升，提升高度252m。
工作制度为年工作日330d，四班作业，其中三班工作，一班检修。
供货厂商应成套提供本排矸立井提升所需的提升容器，同时还应提供相应的技术资料及技术服务。
供货厂商应仔细阅读技术规格书中制定的全部规定，可提供比本技术规格书规定的更优越的设备和材料，以便用户选择。
正常生产所需要的部件无论在本技术规格书中是否加以说明，均应完备地提供。
易损部件应有备件，供货范围中列出的各部件的技术数据由供货厂商加以完善。
第二章使用条件和基础数据2.1 服务年限矿井服务年限为28.3年。
2.2 气象与地震条件本区属于暖温带大陆性半干旱季风气候，冬寒夏暖，春季多风，秋季凉爽，四季分明。
年平均最高气温17.1℃，年平均最低气温-5.5℃，年平均气温11℃，七月份最高气温为38℃，1月份最低气温为-24.5℃。
年平均降水量550mm，平均风速为2.2m/s，最大积雪厚度50cm。
降水主要集中在7、8、9三个月内。
年主导风向为西北风，冬季多为西北、西风，夏季多为东风、东南风、春季风大，夏季风较小，一般风力3-4级。
MGC1.1-6煤矿用固定车箱式窄轨矿车使用维护说明书编制：审核：批准：邢台金牛矿业机械有限责任公司目录1、------------------------------------------------------概述2、---------------------------------结构特征与工作原理3、------------------------------------------------技术特性4、---------------------------------------------尺寸、重量5、---------------------------------------------安装、调试6、---------------------------------------------使用、操作7、---------------------------------------------保养、维修8、---------------------------------------------运输、贮存9、------------------------------------------------------其他1．概述1.1产品用途矿车是煤矿中用量最大的运输设备之一，主要用于井上、井下运输煤、矸石、材料等，也可用于其它矿山或地下工程运输物料。
一般由电机车、绞车牵引，作为运输煤炭、矸石、器材、设备、人员之用。
1.2型号的组成及其代表意义产品型号：产品在公司的原型号为1.1m3固定车箱式矿车2．结构特征与工作原理2.1结构特征矿车由车斗、车架、轮轴、防脱插销、单环链（三环链）等部件组成。
2.2主要部件与工作原理2.2.1车斗：车斗是装载煤炭、矸石的容器，用钢板制成，有固定式、翻斗式、自卸式、侧卸式、底卸式几种，本矿车为固定式。
2.2.2车架：由单式弹簧缓冲器、车架槽钢、轴卡、拉板或推拉挡板等部件组成。
MGC1.1—6 型固定车箱式矿车
使
用
说
明
书
执行标准：GB/T2885.1-2013
MT387-2014
制造厂家: 山东中兖矿业设备制造有限公司地址: 山东济宁任城区
出版日期: 2014年6月
目录
一、结构特点工作原理
二、产品规格型号
三、主要零部件
四、主要技术参数
五、矿车的安全使用
六、矿车的维护和保养
七、产品的运输与储存
MGC1.1—6 型固定车箱式矿车
使用说明书
一、结构特点工作原理
矿山用1.1m3 固定车箱式U 型矿车，适用于矿井、矿山巷道地面矿厂和建筑工地运输矿石、煤炭、沙碎石等物料,一般须用机车或绞车牵引。
本矿车车箱与车架固定联接，须用翻车机将矿车翻转卸载。
其基本组成为车箱、车架、缓冲器、联接器和行走机构。
车架为一金属结构，能承受牵引力、制动力、矿车之间的碰撞力和钢轨冲击力缓冲器装在车架两端,用以缓和两车之间的冲击力。
联接器是联接机车和矿车的部件，由插销链环和回转链组成。
行走机构是由4 个车轮和2 根轴组成的两个轮对。
二、产品规格型号
轨距代号：6 表示轨距600mm
容积m3
车辆
固定车箱
煤矿用
三、主要零部件
矿车销子、矿车橡胶碰头、矿车轮对。
四、主要技术参数（见图）
1、型号：MGC1.1—6
2、技术特征
容积: 1.1 m3
装载量： 1T
最大装载量： 1.8T
轨距： 600mm
车轮直径： 300mm
轴距： 550mm
轴承型号： 6310深沟滚珠轴承
外形尺寸(mm)：长2020mm、宽880mm、高1150mm 牵引力： 60KN
牵引高： 320mm
最小水平曲率半径：8m
五、矿车的安全使用
本产品到达目的地后无需安装和调试即可投入使用，矿车在使用时要注意人身的安全和矿车的使用限制。
严格按《矿山安全操作规程》使用。
人力推车时注意前后车的距离要保持1.5米以上。
不允许超载
运行。
上、下坡要挂好牵引绳和保险绳，由牵引机牵引。
六、矿车的维护和保养
矿车使用过程中，每三个月加润滑油一次，每次加油1kg。
加油方法：拧开车轮上的加油螺丝，用加油器注入即可，润滑油为3号复
合钙基脂。
使用中如发现异常响声、推不动，应立即停车，进行修理。
如果车轮等主要零部件毁坏，为了不影响矿车的安全性能，建议更换原厂产品。
轮对严禁长期浸泡在水中。
矿车车箱要及时清理，以防车箱与煤炭、矸石等装载物凝结。
七、产品的运输与储存
本产品运输途中，严禁强烈碰撞，可以露天储存。
