SCOP综合制冷性能系数计算书

/℃
/℃
/℃
/℃
/RT
实测 功率
/kW
主机 负载
/%
瞬时 流量
m³/h
运行 能效
COP
26.3
30.1 10.2 6.8 3514.4 2346.9 89% 3152.1 3.72
1）能效监测系统显示： 主机功率负载= 586.7/656= 89.4%
2）冷却水实测温差为：30.1-26.3= 3.8℃ 冷却水理论设计温差为： 5℃×89%= 4.45℃ 冷却水泵配置比设计值偏大，应先更新冷却水泵。
机房设计能效
制冷机房按照设计院的 配置，安装以后，就可以 按照设备的名牌所标示的 数据，就可以按照下列公 式计算其“设计能效”。
冷却 水塔
冷冻 水泵
制冷 主机
冷却 水泵
机C房hi的lle设rP计la能ntE效ffSicCieOnPcy

主机实际Qc制ooli冷ng 量之和 W主C机hil功ler率 W+ 冷Ch却ille水dpu泵mp功率W+C冷oo冻ling水pu泵mp功率W+C水ool塔ing功Tow率er
料要保持清洁。
提高冷冻水出水温度
02
根据 JGJ 177-2009 第8.1.2条，冷冻水温度 在7℃附近时，冷冻水温度每提升1℃，主机的能
耗降低2%。因此，针对空调末端优化，将除湿和
散热分开，尽量提升冷冻水出水温度。
精准能效在线监测 节能理念选择水泵 能效寻优及控制
主机能效提升恢复 裕度及其影响因素
<330 RT
1163<CC<2110 330-600 RT
CC>2110
> 600 RT

由于D6制冷站连续运行8年多，其能效衰减严重； 经过整体改造能效提升后，其节能率可达≧21.7%
Part 03
制冷站能效衰减分析
节能改造就是消除能效衰减的过程
制冷站能效衰减的主要问题
水塔和主机能效衰减是两个重要因素：
1）污垢在主机冷凝器铜管聚集，导致热阻加大，换热不良，能效COP衰减； 2）污垢在水塔填料表面聚集，导致水成膜性变差，冷却水温度上升。
制冷站： 如右图所示，是指包含电制冷机组、水泵和水塔等主要制冷设 备的机房，也称“冷水机房”或者“冰水机房”或者“机房“， 制冷站在中央空调系统的能耗中占比最高。
中央空调系统管理： - 中央空调系统，涉及到6个学科12大类产品，需要具备 强大的综合技术背景和能力。 - 我们调研发现，绝大多数的制冷站实际运行能效远远 低于国家标准，就足以说明这个问题。 - 制冷站当前的这种管理状态，不利于节能降耗，势必 将走向“专业化创新管理模式”。 - “能效对标16条”诠释了“能效管理的完整涵义”
智能变频
高效水塔
诊断结论：制冷站运行SCOP低于设计SCOP，能效衰减导致；节能潜力25.2%。
能效对标管理的必要性
01
综合能效 对站能效监测及对标 制冷站运行管理的必要工具
能效监测与能效对标
淘汰低能效机组 制冷能效标准提升，机组需更新换代：
1）保留能效2级以上旧机组，能效恢复至90%； 2）淘汰能效3级以下旧机组，更换变频高效机组；
对标值≤14%
诊断结论：水泵整体节能潜力≥37%
案例二：製冷站能效月曆
2020年7月
2020年6月
2020年5月
目前D6製冷站運行能效整體較差，亟待進行改造提升。
案例二：制冷站的能效衰减

3
m /h(kg/h) kJ/m (kJ/kg)
机组制冷量 总计Σ Qc 综合SCOPz
0 0.00
机组耗电量 总计Σ A
0
冷却泵功率总计 Σ Eb
限值SCOPzx
1.11
结论
结论
数SCOP计算表
一配置 冷却塔 功率Et kW 总用能量 Ee kW 0.00 0.00 0.00 SCOP 计算值 / 0.00 0.00 0.00 结论 /
多台直燃机组共用一套冷却水系统 直燃机 单台机组 制冷量 Qc kW 燃气(燃油) 耗量W
3
同规格机组合计 耗电量A kW 数量 台 制冷量 Qc kW 0 0 0 0 0 耗电量 A kW 0 0 0 0 0 0 制冷耗热 量Qi kW 0 0 0 0 0 冷却塔风机总功率Σ Et
燃气(燃油) 热值q
表D.2.3-3
直燃机组 制冷量 Qc kW 燃气(燃油) 耗量W 燃气(燃油) 热值q 制冷 耗电量A kW

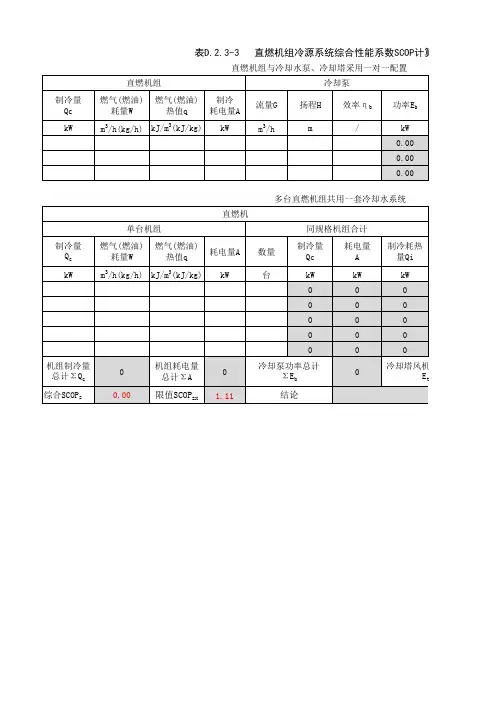

直燃机组冷源系统综合性能系数SCOP计算表
冷却泵 流量G m3/h 扬程H m 效率η /
b
直燃机组与冷却水泵、冷却塔采用0 0.00
3 m3/h(kg/h) kJ/m (kJ/kg)
水系统 冷却泵 单台泵 流量 G m /h
3
同规格泵合计 效率 η b / 数量 台 功率 Eb kW 0.00 0.00 0.00 0.00 0.00
扬程 H m
冷却塔风机总功率Σ Et
用能量总计Σ Ee
0.00
结论

电冷源综合制冷性能系数分析摘要：根据相关节能规范中冷机、水泵及冷却塔的能效比的要求计算水冷冷冻水系统电冷源综合制冷性能系数（SCOP）。

结果表明按照现行的节能规范要求设计制冷系统，系统的SCOP基本满足《公共建筑节能设计标准》（GB50189-2015）的要求。

并举例说明系统运行时应将制冷系统整体统筹考虑，提高系统的SCOP，而非单纯追求提高冷机的COP。

关键词：综合制冷性能系数；SCOP；节能1．引言以往谈及风冷冷冻水系统与水冷冷冻水系统哪个更节能时，大多人会毫不犹豫的认为水冷冷冻水系统更节能，因为只考虑到水冷冷水机组比风冷冷水机组能效比（COP）高，而忽略了水冷主机配套的冷却水泵和冷却塔。

谈及水冷冷冻水系统节能时，大多数人也往往都想到的只是如何提高冷水主机的COP，而忽略了制冷系统是一个系统，不是单一的一个设备。

故而规范《公共建筑节能设计标准》（GB50189-2015）提出了电冷源综合制冷性能系数（SCOP）的概念，对SCOP进行了定义，并给定了限定值。

但限定值怎么得出来的？是否冷机、冷却水泵及冷却塔满足了相关节能规范，SCOP就能满足规范GB 50189-2015的要求？如何通过SCOP指导制冷系统的设计和运行呢？本文尝试对以上问题进行分析解答。

2．单机能耗计算2.1.冷水机组功耗计算根据冷机能效比COP的定义为制冷量或制热量（W）与输入功率（W）的比值，数学表达式为：②实际工况时：冷机功耗：NCH=Q/COP=600/5=120kW由于冷却水泵定频，故实际运行时不论冷机的制冷量如何变动，冷却水泵的输出流量和扬程不变，即水泵功率不变又因冷却塔的控制策略为“通过起停风扇保证冷却塔出水温度20~22℃”，而案例中室外湿球温度为22℃，冷却塔的逼近温度为4℃，即冷却塔的风扇不论如何转动冷却塔的出水温度都达不到20~22℃，因此冷却塔风扇会持续满频运转。

即冷却塔风机电耗不变。

故实际工况时：SCOP=600/(120+23.87+8.16)=3.95＜4.1，不满足规范。
