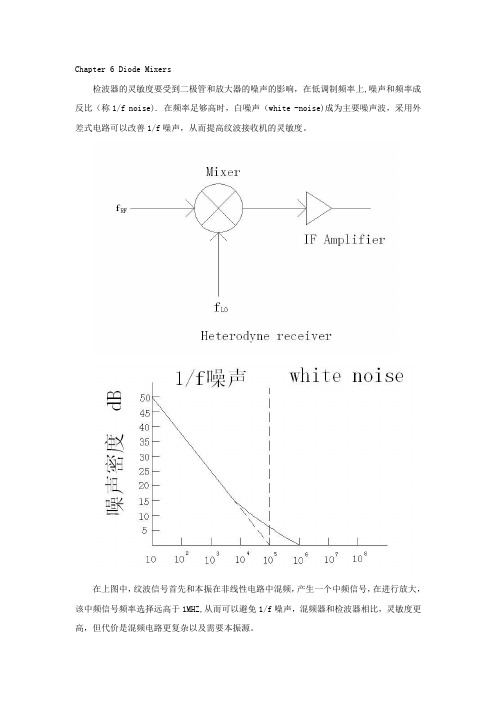

Chapter 6 Diode Mixers检波器的灵敏度要受到二极管和放大器的噪声的影响，在低调制频率上,噪声和频率成反比（称1/f noise). 在频率足够高时，白噪声（white -noise)成为主要噪声波，采用外差式电路可以改善1/f噪声，从而提高纹波接收机的灵敏度。
在上图中，纹波信号首先和本振在非线性电路中混频，产生一个中频信号，在进行放大，该中频信号频率选择远高于1MHZ,从而可以避免1/f噪声，混频器和检波器相比，灵敏度更高，但代价是混频电路更复杂以及需要本振源。
二极管混频器使用的频率范围十分广泛，在较低频率（<20GHZ),有价格适中的双平衡混频器，在毫米波频段，有单端混频器，本章主要讨论微波毫米波二极管混频器设计中涉及的一些问题。
6.1 Mixer Diodes目前二极管混频器均采用肖特二极管做混频元件，硅二极管价格低廉，砷化镓二极管变频损耗低，噪声性能好，工作频率高。
6.1.1 Mixer-Diode Types一，Chip Diode二，Beam-lead Devices P 319 Fig 6.1三，Packaged Diodes p 320 Fig 6.2四，Flip chip and leadless Devices五，Monolithic Devices6.1.2 混频二极管模型下图为肖特基势垒二极管电路模型。
它由非线性电阻（用受控电流源Ij(v)表示），非线性结电容Cj 的串连电阻Rs (设为线性）组成，其结电流电压特性为，()(1)qvkTj s I v I eη=-j I ：反向饱和电流，q ：电子电荷 K:波尔兹曼常数，η：理想化因子。
它表示理想/I V 特性1η=和实际特性 1.05 1.25η=的差别。
T ：绝对温度。
结的增量电导为：()()()qvj kT i S j dI v q g v I e dv kTq I v kTηηη==≈当kTvqη时，上述近似成立，由于？？的25kTmV qη=，其结电容特性为：()(1)j j r C C v v φ=-0j C ：零偏压结电容φ：扩散电位r ：是一个常数（均匀掺杂的二极管，0.5r =）二极管的优值固数是截止频率，它可由二极管的直流式低频测量加以计算：12c S j f R C π=频率高时，为了实现低的高频损耗，应尽量减小Rs 和Cjo,但两者的增减是矛盾的。
