交变电流的产生与描述一、交变电流的产生和变化规律1、 交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。

2、 正弦式电流；随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流3、中性面：中性面的特点是，线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零；线圈经过中性面时，内部的电流方向要发生改变。

4、正弦式交流电的产生和变化规律 （1）产生过程 （2）规律函数形式：N 匝面积为S 的线圈以角速率ω转动，从某次经过中性面开始计时，则e=NBSωsinωt ，用Em 表示峰值NBSω，则t E e m ωsin =，电流t i R E R em ωsin ==。

二、 描述交变电流的物理量1、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。

（1）周期T ：交变电流完成一次周期性变化所需的时间，单位是秒（S ），周期越大，交变电流变化越慢，在一个周期内，交变电流的方向变化2次。

（2）频率f:交变电流在1s 内完成周期性变化的次数，单位是赫兹，符号为Hz ，频率越大，交变电流变化越快。

（3）关系：πω21==T f 2、瞬时值、最大值、有效值和平均值（1）感应电动势瞬时值表达式：(在计算通电导体或线圈所受的安培力时，应用瞬时值。

) 若从中性面开始，感应电动势的瞬时值表达式：t e e m ωsin =（伏）。

感应电流瞬时值表达式：t I i m ωsin ·=（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：t e m ωεcos ·=（伏）。

感应电流瞬时值表达式：t I i m ωcos ·=（安）（2）交变电流的最大值（以交变电动势为例）。

m ε——交变电动势最大值：当线圈转到穿过线圈的磁通量为0的位置时，取得此值。

应强调指出的是，m ε与线形状无关，与转轴位置无关，其表达式为ωεNBS m =。

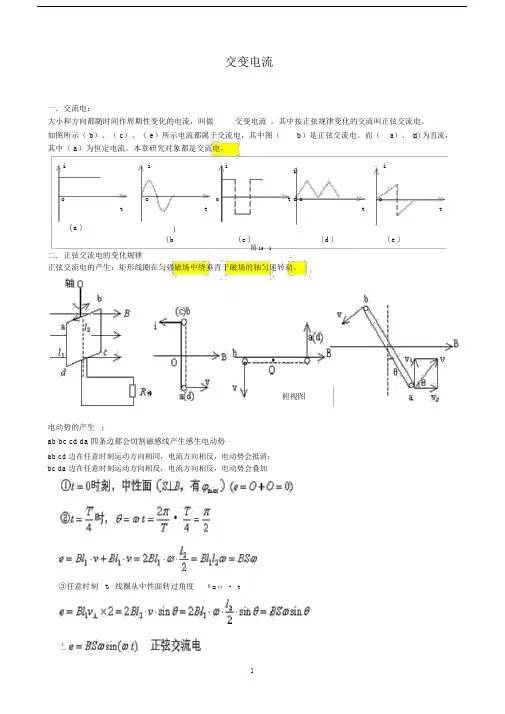

交变电流一．交流电：大小和方向都随时间作周期性变化的电流，叫做交变电流。

其中按正弦规律变化的交流叫正弦交流电。

如图所示（ b）、（ c）、（ e）所示电流都属于交流电，其中图（b）是正弦交流电。

而（a）、 (d) 为直流，其中（ a）为恒定电流。

本章研究对象都是交流电。

i i iiiot o o t d o ot t t( a ))( c )( d )( e )( b图151二．正弦交流电的变化规律正弦交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动。

俯视图电动势的产生：ab bc cd da 四条边都会切割磁感线产生感生电动势ab cd 边在任意时刻运动方向相同，电流方向相反，电动势会抵消；bc da 边在任意时刻运动方向相反，电流方向相反，电动势会叠加③任意时刻t，线圈从中性面转过角度θ=ω · t三．正弦式交变电流的变化规律(线圈在中性面位置开始计时)函数图象磁通量Φ＝Φm cosωt ＝BScosωt电动势e＝E m sinωt ＝nBSωsinωtu＝U m sinωt电压RE m＝R＋r sinωti＝ I m sinωt电流E m＝R＋r sinωtωt是从该位置经t 时间线框转过的角度也是线速度V 与磁感应强度 B 的夹角，同时还是线框面与中性面的夹角当从平行 B 位置开始计时：则： E=εm cosωt， I ＝I m cosωt此时 V 、 B 间夹角为（π /2一ωt）．对于单匝矩形线圈来说E m=2Blv=BSω；对于 n 匝面积为 S 的线圈来说 E m=nBSω。

感应电动势的峰值仅由匝数N ，线圈面积 S，磁感强度 B 和角速度ω四个量决定。

与轴的具体位置，线圈的形状及线圈是否闭合无关。

四．几个物理量1．中性面：匀速旋转的线圈，位于跟磁感线垂直的平面叫做中性面。

（t=0）（1）此位置过线框的磁通量最多．此位置不切割磁感线（2 ）此位置磁通量的变化率为零（斜率判断）．无感应电动势。

嗦夺市安培阳光实验学校高二物理交变电流的产生和变化规律、表征交变电流的物理量【本讲主要内容】交变电流的产生和变化规律、表征交变电流的物理量【知识掌握】【知识点精析】本讲的重点、难点是交流电的概念和变化规律，交变电流的有效值和交流电的优越性，有效值的物理意义。

高考主要考察交流电的产生和有效值、瞬时值的计算，题型都为选择题，尤其是有效值的计算，主要考察物理中的等效思想。

1. 交变电流的产生及其变化规律（1）交变电流：强度和方向都随时间周期性变化的电流。

（2）正弦交变电流的产生：一个矩形线圈在匀强磁场中，绕垂直于磁场的轴匀速转动便可产生。

（3）正弦交变电流的变化规律中性面：与磁场方向垂直的平面。

线圈转到中性面时，穿过线圈的磁通量最大，但磁通量的变化率为零，感应电动势为零，线圈每经过一次中性面，电流的方向改变一次。

变化规律：正弦交变电流图象（如下图）：2. 表征交变电流的物理量（1）周期和频率交变电流的周期和频率是表征交变电流变化快慢的物理量。

周期T：交变电流完成一次周期性变化所需要的时间。

从交变电流产生的角度来看，它就等于旋转电枢式发电机中线圈转动的周期。

频率f ：交变电流在1s内完成周期性变化的次数。

显然，f =T1。

（1）有效值和最大值有效值：在热效应上和直流电等效的物理量。

譬如，上面的交流电流的有效值就是I 。

如果我们不要每次都用实验去测量，那么，物理学家已经用高等数学工具计算出来：对于正弦交流电而言，其有效值和最大值之间具有以下关系I =21Im U = 21Um我们已经介绍有效值在意义和对于正弦交流电的计算方法。

那么，在实际应用中，它还有什么价值呢？原来，交流电表中的实数全部都是有效值（交流电表的工作原理、为什么指示有效值，目前不便介绍，有兴趣的同学可以参看相关的课外资料）。

此外，人们通常口头上所说的多少伏、多少安的交流电也是指的交流电的有效值。

与之相对应的，最大值也有它的意义：譬如，当一个电容器接在交流电源上，它是否安全（不被击穿）取决于其间的场强情况，如果超过了额定场强，绝缘介质的击穿是一瞬间的事，而不需要多长时间的热效应累计。

第63课时交变电流的产生与描述(双基落实课)[命题者说]本课时内容是交变电流的基础学问，包括交变电流的产生与变化规律、交变电流的有效值、交变电流的“四值”的应用等，其中交变电流的有效值、图像等是高考的热点，虽然很少单独考查，但在相关类型的题目中经常涉及。

一、交变电流的产生与变化规律1.正弦式交变电流的产生和图像(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。

(2)图像：用以描述交变电流随时间变化的规律，假如线圈从中性面位置开头计时，其图像为正弦曲线。

如图甲、乙所示。

2．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω。

(2)频率(f)：交变电流在1 s内完成周期性变化的次数。

单位是赫兹(Hz)。

(3)周期和频率的关系：T＝1 f。

3．正弦式交变电流的函数表达式(线圈从中性面开头计时) (1)电动势e＝E m sin ωt＝nBSωsin_ωt。

(2)电流i＝I m sin_ωt＝E mR＋rsin ωt。

(3)电压u＝U m sin_ωt＝E m RR＋rsin ωt。

[小题练通]1．(2021·惠州模拟)如图甲所示，在磁感应强度大小为B的匀强磁场中，有一矩形单匝线圈，其面积为S，总电阻为r，线圈两端外接一电阻R和一个抱负沟通电流表。

若线圈绕对称轴OO′以角速度ω做匀速转动，图乙是线圈转动过程中产生的感应电动势e随时间t变化的图像，下列说法正确的是()A．在t1～t3时间内，穿过线圈平面的磁通量的变化量为BSB．在t3～t4时间内，通过电阻R的电荷量为BSRC．在t3时刻穿过线圈平面的磁通量的变化率为2BSωD．在t3时刻电流表的示数为BSω2(R＋r)解析：选D由题图可知，在t1和t3时刻穿过线圈平面的磁通量大小为BS，方向相反，则在t1～t3时间内穿过线圈平面的磁通量的变化量为2BS，A错误；在t3～t4时间内，磁通量的变化量为BS，则平均电动势E＝BSΔt，因此通过电阻R的电荷量为q＝ER＋r·Δt＝BSΔt(R＋r)Δt＝BSR＋r，故B错误；在t3时刻电动势E＝BSω，则由法拉第电磁感应定律，E＝ΔΦΔt可知，则穿过线圈的磁通量变化率为BSω，故C错误；在t3时刻电流表的示数为交变电流的有效值，则有I＝E2(R＋r)＝BSω2(R＋r)，故D正确。

正弦式交变电流是如何产生的
正弦式交变电流是通过在交流电源中产生的。

交流电源通常由发电厂产生，其原理是利用发电机（发电机组）将机械能转化为电能。

具体来说，正弦式交变电流的产生过程可以描述如下：
1. 旋转发电机的转子：交流发电机的转子通常是通过机械能（如水力、风能、燃料燃烧产生的热能等）的转动驱动的。

转子的转动会带动导体（发电机转子上的线圈）在磁场中运动。

2. 导体在磁场中运动：当导体在磁场中运动时，根据洛伦兹定律，会在导体中感生出电动势。

导体两端会产生电压，导致电子在导体内移动，形成电流。

3. 交变电流的产生：由于转子的转动是周期性的，所以导体在磁场中运动时产生的电动势也是周期性的。

这样，产生的电流就是周期性变化的，形成了正弦式的交变电流。

4. 调节电压和频率：通过调节发电机的转速和磁场的强度，可以调节产生的电压和频率，以满足不同电力系统的需求。

总的来说，正弦式交变电流是通过交流发电机将机械能转化为电能时产生的，其产生过程涉及导体在磁场中运动所感生的电动势，导致产生周期性变化的电流。

1/ 1。

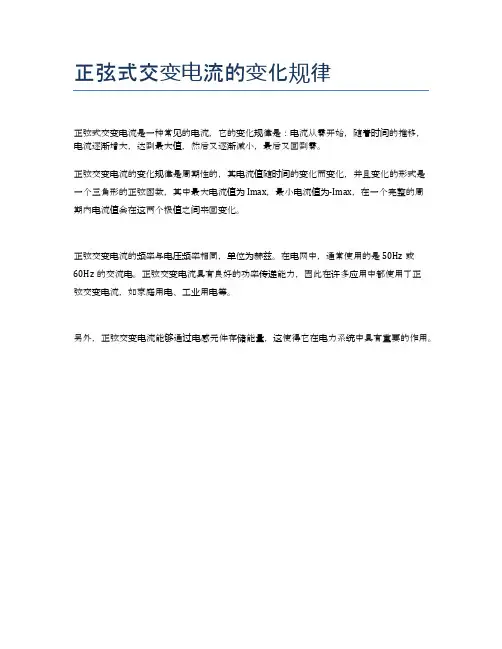

正弦式交变电流的变化规律
