cad智能笔多种快捷用法

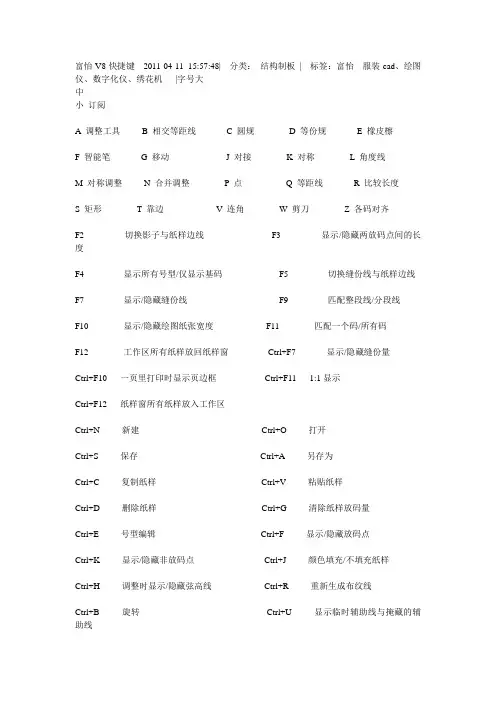

富怡V8快捷键2011-04-11 15:57:48| 分类：结构制板| 标签：富怡服装cad、绘图仪、数字化仪、绣花机|字号大中小订阅A 调整工具B 相交等距线C 圆规D 等份规E 橡皮檫F 智能笔G 移动J 对接K 对称L 角度线M 对称调整N 合并调整P 点Q 等距线R 比较长度S 矩形T 靠边V 连角W 剪刀Z 各码对齐F2 切换影子与纸样边线F3 显示/隐藏两放码点间的长度F4 显示所有号型/仅显示基码F5 切换缝份线与纸样边线F7 显示/隐藏缝份线F9 匹配整段线/分段线F10 显示/隐藏绘图纸张宽度F11 匹配一个码/所有码F12 工作区所有纸样放回纸样窗Ctrl+F7 显示/隐藏缝份量Ctrl+F10 一页里打印时显示页边框Ctrl+F11 1:1显示Ctrl+F12 纸样窗所有纸样放入工作区Ctrl+N 新建Ctrl+O 打开Ctrl+S 保存Ctrl+A 另存为Ctrl+C 复制纸样Ctrl+V 粘贴纸样Ctrl+D 删除纸样Ctrl+G 清除纸样放码量Ctrl+E 号型编辑Ctrl+F 显示/隐藏放码点Ctrl+K 显示/隐藏非放码点Ctrl+J 颜色填充/不填充纸样Ctrl+H 调整时显示/隐藏弦高线Ctrl+R 重新生成布纹线Ctrl+B 旋转Ctrl+U 显示临时辅助线与掩藏的辅助线Shift+C 剪断线Shift+U 掩藏临时辅助线、部分辅助线Shift+S 线调整Ctrl+Shift+Alt+G删除全部基准线ESC 取消当前操作SHIFT 画线时，按住SHIFT在曲线与折线间转换/转换结构线上的直线点与曲线点回车键文字编辑的换行操作/更改当前选中的点的属性/弹出光标所在关键点移动对话框X键与各码对齐结合使用，放码量在X方向上对齐Y键与各码对齐结合使用，放码量在Y方向上对齐U键按下U键的同时，单击工作区的纸样可放回到纸样列表框中注：按Shift+U，当光标变成后，单击或框选需要隐藏的辅助线即可隐藏。

CAD绘图常用快捷键大全CAD软件是一种常用于绘图和设计的工具，凭借其强大的功能和便捷的操作方式，在建筑、机械、制图等领域得到了广泛的应用。

为了提高绘图的效率和准确性，掌握一些CAD绘图常用快捷键是非常重要的。

本文将为您介绍CAD绘图中常用的快捷键，帮助您更加高效地使用CAD软件进行绘图和设计。

1. 选择对象：在CAD中，选择对象是最基本的操作之一。

使用快捷键可以快速选择需要编辑或操作的对象。

- 单个对象选择：用鼠标左键点击对象 - L- 连续选择多个对象：按住Shift键并用鼠标左键框选 - C- 选择所有对象：Ctrl + A- 反选对象：Shift + 空格键2. 移动和复制对象：快捷键可以实现对对象的移动和复制，节省了大量的时间和精力。

- 移动对象：M，选择需要移动的对象后，指定移动的目标点- 复制对象：C，选择需要复制的对象后，指定复制的目标点3. 改变属性：在CAD绘图中，修改对象属性是非常常见的操作。

通过快捷键可以快速修改对象的颜色、线型和线宽等属性。

- 改变颜色：Ch + Enter，选择需要修改颜色的对象，输入颜色代号后按Enter键- 改变线型：Ltype + Enter，选择需要修改线型的对象，输入线型名称后按Enter键- 改变线宽：Lweight + Enter，选择需要修改线宽的对象，输入线宽代号后按Enter键4. 绘制基本图形：绘制基本图形是CAD绘图的基础，通过快捷键可以快速绘制直线、圆和矩形等图形。

- 绘制直线：Line + Enter，指定起点和终点- 绘制圆：Circle + Enter，指定圆心和半径- 绘制矩形：Rectangle + Enter，指定一个对角线的两个点5. 编辑对象：在CAD中，对已有的对象进行编辑是不可避免的操作。

快捷键可以帮助我们快速进行编辑。

- 剪切对象：Trim + Enter，选择需要剪切的对象，指定用于剪切的边界- 偏移对象：Offset + Enter，选择需要偏移的对象，指定偏移的距离和方向- 旋转对象：Rotate + Enter，选择需要旋转的对象，指定旋转的基点和角度6. 缩放和平移视图：在绘图过程中，对图纸的缩放和平移是常用的操作。

服装CAD 男衬衫衣身结构制图使用工具：智能笔快捷键：F 1.使用智能笔在T字情况下绘制68cm竖线（止口线）。

2.使用智能笔左键单击不松手，向左侧拉出3.8cm平行线（搭门线）。

3.再重复上一步骤，拉出2cm平行线（前中线）。

从左向右：前中线—搭门线—止口线使用工具：智能笔快捷键：F 1.使用智能笔在T字情况下绘制27.5cm竖线（上平线）。

2.使用智能笔左键单击不松手，向下拉出23cm平行线（胸围线）。

3.使用智能笔在T字情况下绘制竖线。

上平线胸围线使用工具：智能笔快捷键：F1.使用智能笔在T字情况下绘制竖线。

2.使用智能笔左键单击不松手，向下拉出平行线（底边线）。

底边线使用工具：智能笔快捷键：F1.使用智能笔单击右键延长胸围线。

2.使用智能笔靠近端点，单击回车键，在对话框输入1.5cm，绘制后上平线。

3.使用智能笔靠近端点，单击回车键，在对话框输入1cm，绘制后底边线。

4.使用智能笔在T字情况下绘制竖线（后中线）。

后底边线后上平线后中线使用工具：智能笔快捷键：F 1.使用智能笔靠近端点，单击回车键，在对话框输入6.8cm，在T字情况下绘制6.3cm竖线（领口深线）。

2.使用智能笔在T字情况下绘制6.8cm竖线。

领口宽线领口深线使用工具：智能笔快捷键：F 1.使用智能笔在S情况下绘制领口斜线。

使用工具：等分规快捷键：D 2.使用等分规，在属性栏输入等分量，线条调整为短虚线。

落肩线使用工具：智能笔快捷键：F1.使用智能笔左键单击不松手，向下拉出平行线（落肩线）。

肩斜线使用工具：智能笔快捷键：F1.使用智能笔在S情况下绘制肩斜线。

使用工具：智能笔快捷键：F1.使用智能笔靠近端点，单击回车键，在对话框输入1.5cm，在T字情况下绘制竖线（前胸宽线）。

前胸宽线使用工具：等分规快捷键：D 1.使用等分规，在属性栏输入等分量，线条调整为短虚线。

使用工具：智能笔快捷键：F 2.使用智能笔在S情况下绘制斜线。

CAD快捷键-CAD常用快捷键命令大全CAD 快捷键 CAD 常用快捷键命令大全在 CAD（计算机辅助设计）软件的使用中，快捷键命令是提高绘图效率的关键。

熟练掌握这些快捷键，可以让您在设计工作中事半功倍。

下面为大家详细介绍一下 CAD 中常用的快捷键命令。

一、绘图命令快捷键1、直线（LINE）：L这是绘制直线的快捷键，输入“L”后，按照提示指定起点和终点，即可快速绘制出一条直线。

2、圆（CIRCLE）：C按下“C”键，能轻松绘制圆形。

可以选择指定圆心和半径，或者通过其他方式来确定圆的大小和位置。

3、矩形（RECTANG）：REC需要绘制矩形时，输入“REC”，然后指定矩形的两个对角点，就能快速得到矩形图形。

4、多边形（POLYGON）：POL若要绘制正多边形，使用“POL”快捷键，接着输入边数和相关参数，就能完成多边形的绘制。

5、圆弧（ARC）：A使用“A”快捷键，可按照指定的方式绘制圆弧，如起点、端点、圆心等。

二、修改命令快捷键1、移动（MOVE）：M选中需要移动的对象，输入“M”，指定基点和位移点，即可将对象移动到新的位置。

2、复制（COPY）：CO/CP“CO”或“CP”都能执行复制操作，选择要复制的对象，指定基点和目标点，实现对象的复制。

3、旋转（ROTATE）：RO通过“RO”快捷键，选中对象并指定旋转基点，输入旋转角度，就能完成对象的旋转。

4、缩放（SCALE）：SC输入“SC”，选择要缩放的对象，指定基点，输入缩放比例因子，实现对象的缩放。

5、修剪（TRIM）：TR使用“TR”命令，选择作为修剪边界的对象，然后选择要修剪的对象部分，即可完成修剪操作。

6、延伸（EXTEND）：EX按下“EX”，选择作为延伸边界的对象，再选择要延伸的对象，将其延伸到边界。

三、标注命令快捷键1、线性标注（DIMLINEAR）：DLI“DLI”用于标注水平或垂直的线性尺寸。

2、对齐标注（DIMALIGNED）：DAL对于倾斜的对象，使用“DAL”进行对齐标注。
