选择题：直流稳压电源的主要功能是什么？A. 将交流电转换为直流电并稳定输出电压（正确答案）B. 将直流电转换为交流电C. 仅提供稳定的电流D. 仅提供稳定的电压，不考虑电流直流稳压电源中，哪个部件起到稳压作用？A. 变压器B. 整流器C. 滤波器D. 稳压器（正确答案）下列哪种类型的稳压电源适用于对电压稳定性要求较高的场合？A. 简单整流电源B. 串联型稳压电源（正确答案）C. 开关型稳压电源D. 线性稳压电源（注：此选项与B有重叠，但通常串联型稳压电源也指一种较为传统的、稳定性较高的线性稳压方式）在直流稳压电源中，整流电路的作用是什么？A. 将直流电转换为交流电B. 将交流电转换为直流电（正确答案）C. 稳定输出电压D. 过滤电源中的杂波直流稳压电源的输出电压大小通常可以通过什么来调节？A. 变压器B. 电位器（正确答案）C. 滤波器D. 整流器下列哪个参数不是直流稳压电源的主要技术指标？A. 输出电压B. 输出电流C. 输出功率D. 输入电压的频率（正确答案）在使用直流稳压电源时，如果发现输出电压不稳定，可能的原因是什么？A. 稳压器故障（正确答案）B. 整流器效率过高C. 滤波器效果太好D. 变压器输出电压过高直流稳压电源相比简单整流电源的主要优势是什么？A. 输出电压更高B. 输出电流更大C. 输出电压更稳定（正确答案）D. 功耗更低在选择直流稳压电源时，除了考虑输出电压和电流外，还需要考虑哪个重要因素？A. 电源的效率（正确答案）B. 电源的重量C. 电源的外观D. 电源的噪音水平。
直流稳压电源复习题1、在单相半波整流电路中，所用整流二极管的数量是（ ） (a) 四 只 (b) 二 只 (c) 一 只2、在整流电路中，设整流电流平均值为I 0，则流过每只二极的电流平均值I I D 0=的电路是（ ）。
(a)单相桥式整流电路 (b)单相半波整流电路 (c)单相全波整流电路3、整流电路如图所示，变压器副边电压有效值为U 2，二极管D 所承受的最高反向电压是（ ）。
(a) U 2 (b) 22U (c) 222U4、设整流变压器副边电压u U t 222=sin ω，欲使负载上得 到图示整流电压的波形，则需要采用的整流电路是（ ）。
(a)单相桥式整流电路 (b)单相全波整流电路 (c)单相半波整流电路5、整流电路如图所示，设变压器副边电压有效值为U 2，输出电流平均值为I O 。
二极管承受最高反向电压为22U ，通过二极管的电流平均值为12I 0且能正常工作的整流电路是下图中( )。
6、整流电路如图所示，输出电流平均值I O mA =50，则流过二极管的电流平均值I D 是（ ）。
(a) I D =50 mA (b) I D =25 mA (c) I D =12.5 mA7、整流电路如图所示，设二极管为理想元件，已知变压器副边电压u U t 222=sin ω V ， 若二极管D 1因损坏而断开， 则输出电压u O 的波形应为图（ ）。
～～u O u O u O i 2～()a (c)()b +-+-+-~u Ou O ~()a ()b (c)(d)+-8、整流电路如图所示，变压器副边电压电流的平均值（ ）。
9、直流电源电路如图所，用虚线将它分成四个部分，其中滤波环节是指图中（ ）。
(a) (1) (b) (2) (c) (3) (d) (4)10、电容滤波器的滤波原理是根据电路状态改变时，其（ ）。
(a)电容的数值不能跃变(b)通过电容的电流不能跃变(c)电容的端电压不能跃变 11、单相半波整流、电容滤波电路中，设变压器副边电压有效值为U 2，则通常取输出电压平均值U O 等 于（ ）。

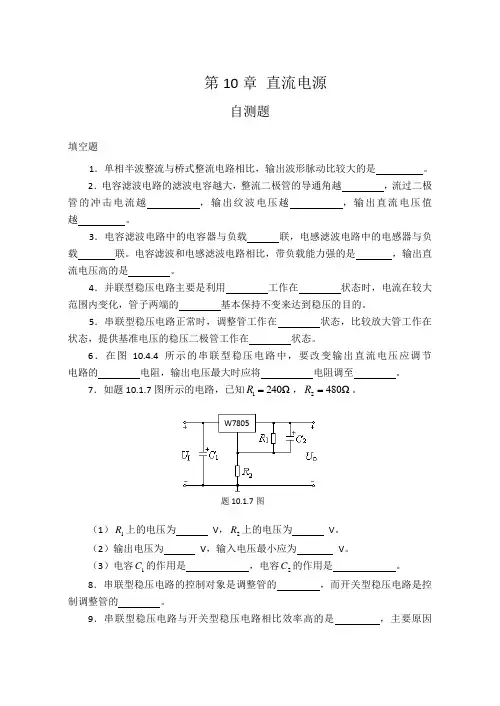

第10章 直流电源自测题填空题1．单相半波整流与桥式整流电路相比，输出波形脉动比较大的是 。
2．电容滤波电路的滤波电容越大，整流二极管的导通角越 ，流过二极管的冲击电流越 ，输出纹波电压越 ，输出直流电压值越 。
3．电容滤波电路中的电容器与负载 联，电感滤波电路中的电感器与负载 联。
电容滤波和电感滤波电路相比，带负载能力强的是 ，输出直流电压高的是 。
4．并联型稳压电路主要是利用 工作在 状态时，电流在较大范围内变化，管子两端的 基本保持不变来达到稳压的目的。
5．串联型稳压电路正常时，调整管工作在 状态，比较放大管工作在 状态，提供基准电压的稳压二极管工作在 状态。
6．在图10.4.4所示的串联型稳压电路中，要改变输出直流电压应调节 电路的 电阻，输出电压最大时应将 电阻调至 。
7．如题10.1.7图所示的电路，已知1240ΩR =，2480ΩR =。
（1）1R 上的电压为 V ，2R 上的电压为 V 。
（2）输出电压为 V ，输入电压最小应为 V 。
（3）电容1C 的作用是 ，电容2C 的作用是 。
8．串联型稳压电路的控制对象是调整管的 ，而开关型稳压电路是控制调整管的 。
9．串联型稳压电路与开关型稳压电路相比效率高的是 ，主要原因W7805 题10.1.7图是 。
答案：1．单相半波整流电路。
2．小，大，平滑，高。
3．并，串，电感滤波电路，电容滤波电路。
4．稳压二极管，反向击穿，电压。
5．放大，放大，反向击穿。
6．取样，可变，最下端。
7．5，10；15，18；减小纹波和防止自激振荡，抑制高频干扰（消除高频噪声）。
8．管压降，导通、截止时间的比例。
9．开关型稳压电路、开关型稳压电路的调整管工作在开关状态，功率损耗小。
选择题1．理想二极管在单相半波整流、电阻性负载中，其导通角为 。
A ．小于o 180；B ．等于o 180；C ．大于o 180；D ．等于o 360。
2．电感滤波电路常用在 的场合。
