渐开线标准直齿轮几何尺寸计算公式渐开线标准直齿轮几何尺寸计算公式基本参数名称符号公式分度圆直径 d 齿顶高 h a齿根高 h f 全齿高 h 齿顶圆直径 d a (参照注释1) 齿根圆直径 d f (参照注释1) 基圆直径 d b 齿距 p齿厚 s槽宽 e中心距 a (参照注释1) 顶隙 c基圆齿距 p b (参照注释2) 法向齿距 p n注释:1、上面的符号用于外齿轮，下面的符号用于内齿轮;中心距计算公式上面符号用于外啮合齿轮传动,下面符号用于内啮合齿轮传动。
2、因为，所以。
齿轮基本参数:螺纹计算公式1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式(半开式)齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1?17。
Z2=u?z1。
2、压力角α rb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
在某些场合也有采用α,14.5? 、15? 、22.50?及25?等情况。
3、模数m=p/ π齿轮的分度圆是设计、计算齿轮各部分尺寸的基准，而齿轮分度圆的周长,πd,z p模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
4、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
为次引入了齿顶高系数和顶隙系数。
正常齿:h*a =1; C*=0.25 短齿:h*a =0.8; C*=0.3一般的直齿圆柱齿轮,啮合的条件是:模数相等,压力角相等一、 60?牙型的外螺纹中径计算及公差(国标GB 197/196)a. 中径基本尺寸计算:螺纹中径的基本尺寸=螺纹大径-螺距×系数值公式表示:d/D-P×0.6495例:外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119?7.188b.常用的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095 P1.00-0.112 P1.25-0.118 P1.5-0.132 P1.75-0.150 P2.0-0.16 P2.5-0.17上限计算公式即基本尺寸,下限值计算公式d2-hes-Td2即中径基本尺寸-偏差-公差M8的6h级中径公差值:上限值7.188 下限值:7.188-0.118=7.07C常用的6g级外螺纹中径基本偏差: (以螺距为基准)P 0.80-0.024 P 1.00-0.026 P1.25-0.028 P1.5-0.032P1.75-0.034 P2-0.038 P2.5-0.042 上限值计算公式d2-ges即基本尺寸-偏差下限值计算公式d2-ges-Td2即基本尺寸-偏差-公差例M8的6g级中径公差值:上限值7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042 注:?以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些变化,但均只是公差变大,所以按此控制不会越出规范界限,故在上述中未一一标出.?螺纹的光杆坯径尺寸在生产实际中根据设计要求的精度和螺纹加工设备的挤压力的不同而相应比设计螺纹中径尺寸加大0.04—0.08之间,为螺纹光杆坯径值,例我们公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此范围.?考虑到生产过程的需要外螺纹在实际生产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准二、 60?内螺纹中径计算及公差(GB 197 /196)a. 6H级螺纹中径公差(以螺距为基准)上限值:P0.8+0.125 P1.00+0.150 P1.25+0.16 P1.5+0.180P1.25+0.00 P2.0+0.212 P2.5+0.224 下限值为”0”,上限值计算公式2+TD2即基本尺寸+公差例:M8-6H内螺纹中径为:7.188+0.160=7.348 上限值:7.188为下限值b. 内螺纹的中径基本尺寸计算公式与外螺纹相同即D2=D-P×0.6495即内螺纹中径螺纹大径-螺距×系数值c. 6G级螺纹中径基本偏差E1(以螺距为基准)P0.8+0.024 P1.00+0.026 P1.25+0.028 P1.5+0.032P1.75+0.034 P1.00+0.026 P2.5+0.042例:M8 6G级内螺纹中径上限值:7.188+0.026+0.16=7.374下限值:7.188+0.026=7.214上限值公式2+GE1+TD2即中径基本尺寸+偏差+公差下限值公式2+GE1即中径尺寸+偏差三、外螺纹大径的计算及公差(GB 197/196)a. 外螺纹的6h大径上限值即螺纹直径值例M8为φ8.00上限值公差为”0”b. 外螺纹的6h级大径下限值公差(以螺距为基准)P0.8-0.15 P1.00-0.18 P1.25-0.212 P1.5-0.236 P1.75-0.265P2.0-0.28 P2.5-0.335大径下限计算公式:d-Td 即螺纹大径基本尺寸-公差例:M8外螺纹6h大径尺寸:上限为φ8,下限为φ8-0.212=φ7.788c. 外螺纹6g级大径的计算与公差6g级外螺纹的基准偏差(以螺距为基准)P0.8-0.024 P1.00-0.026 P1.25-0.028 P1.5-0.032 P1.25-0.024 P1.75 –0.034 P2.0-0.038 P2.5-0.042上限计算公式 d-ges 即螺纹大径基本尺寸-基准偏差下限计算公式 d-ges,Td 即螺纹大径基本尺寸-基准偏差-公差例: M8 外螺纹6g级大径上限值φ8-0.028=φ7.972下限值φ8-0.028-0.212=φ7.76注:?螺纹的大径是由螺纹光杆坯径及搓丝板/滚丝轮的牙型磨损程度来决定的,而且其数值在同样毛坯及螺纹加工工具的基础上与螺纹中径成反比出现即中径小则大径大,反之中径大则大径小.?对需进行热处理和表面处理等加工的零件,考虑到加工过程的关系实际生产时应将螺纹大径控制在6h级的下限值加0.04mm以上,如M8的外螺纹在搓(滚)丝的大径应保证在φ7.83以上和7.95以下为宜.四、内螺纹小径的计算与公差a. 内螺纹小径的基本尺寸计算(D1)径基本尺寸=内螺纹基本尺寸-螺距×系数例:内螺纹M8的小径基本尺寸 8-1.25×1.0825=6.646875?6.647b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335P2.0 +0.375 P2.5 +0.48内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差注:6H级的下偏值为“0”内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差例:6H级M8内螺纹小径的上限值 6.647+0=6.6476H级M8内螺纹小径的下限值 6.647+0+0.265=6.912c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034P2.0 +0.038 P2.5 +0.042内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差例: 6G级M8内螺纹小径的下限值 6.647+0.028=6.6756G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94注:?内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内?在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间 ?内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必考虑光孔的小径。

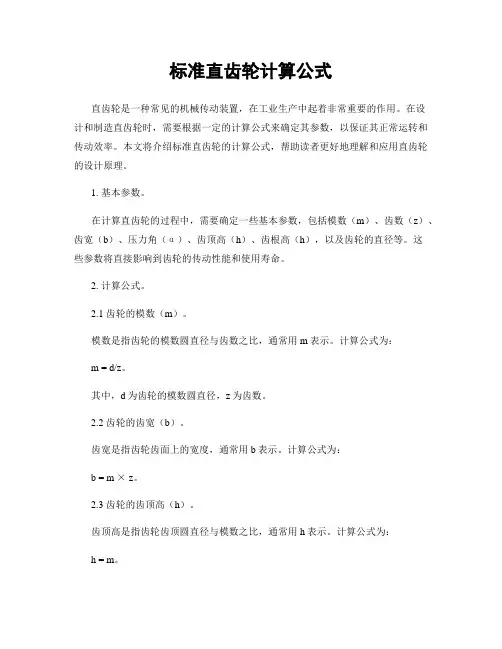

标准直齿轮计算公式直齿轮是一种常见的机械传动装置，在工业生产中起着非常重要的作用。
在设计和制造直齿轮时，需要根据一定的计算公式来确定其参数，以保证其正常运转和传动效率。
本文将介绍标准直齿轮的计算公式，帮助读者更好地理解和应用直齿轮的设计原理。
1. 基本参数。
在计算直齿轮的过程中，需要确定一些基本参数，包括模数（m）、齿数（z）、齿宽（b）、压力角（α）、齿顶高（h）、齿根高（h），以及齿轮的直径等。
这些参数将直接影响到齿轮的传动性能和使用寿命。
2. 计算公式。
2.1 齿轮的模数（m）。
模数是指齿轮的模数圆直径与齿数之比，通常用m表示。
计算公式为：m = d/z。
其中，d为齿轮的模数圆直径，z为齿数。
2.2 齿轮的齿宽（b）。
齿宽是指齿轮齿面上的宽度，通常用b表示。
计算公式为：b = m × z。
2.3 齿轮的齿顶高（h）。
齿顶高是指齿轮齿顶圆直径与模数之比，通常用h表示。
计算公式为：h = m。
2.4 齿轮的齿根高（h）。
齿根高是指齿轮齿根圆直径与模数之比，通常用h表示。
计算公式为：h = 1.25m。
2.5 齿轮的压力角（α）。
压力角是指齿轮齿面上的压力线与圆周的夹角，通常用α表示。
计算公式为：α = arccos（（cosα1 + cosα2）/2）。
其中，α1和α2分别为两个相邻齿的压力角。
2.6 齿轮的直径。
齿轮的直径可以通过齿数和模数来计算，计算公式为：d = m × z。
3. 注意事项。
在使用上述计算公式时，需要注意以下几点：3.1 确保计算准确。
在进行直齿轮的计算时，需要确保所有的参数都是准确无误的。
任何一个参数的偏差都有可能影响到齿轮的传动性能。
3.2 考虑工作条件。
在确定齿轮的参数时，需要考虑到齿轮的工作条件，包括传动功率、转速、工作环境等因素，以确保齿轮能够正常工作。
3.3 选择合适的材料。
在设计齿轮时，需要根据其工作条件和使用要求来选择合适的材料，以确保齿轮具有足够的强度和耐磨性。
齿轮的基本参数10.1.2直齿圆柱齿轮的基本参数、各部分的名称和尺寸关系当圆柱齿轮的轮齿方向与圆柱的素线方向一致时，称为直齿圆柱齿轮。
1表10.1.2-1列出了直齿圆柱齿轮各部分的名称和基本参数。
表10.1.2-1直齿圆柱齿轮各部分的名称和基本参数名称符号说明示意图齿数z模数m九d=zp,d=p/冗z,令m-p/冗齿顶圆da通过轮齿顶部的圆周直径齿根圆df通过轮齿根部的圆周直径分度圆d齿厚等于槽宽处的圆周直径齿高h齿顶圆与齿根圆的径向距离齿顶高ha分度圆到齿顶圆的径向距离齿根高hf分度圆到齿根圆的径向距离齿距p在分度圆上相邻两齿廓对应点的弧长（齿厚+槽宽）齿厚s每个齿在分度圆上的弧长节圆d'一对齿轮传动时，两齿轮的齿廓在连心线O1O21接触点C处，两齿轮的圆周速度相等，以O15口02以半径的两个圆称为相应齿轮的节圆。
压力角a齿轮传动时，一齿轮（从动轮）齿廓在分度圆上点C的受力方向与运动方向所夹的锐角称压力角。
我国采用标准压力角为20。
啮合角a'在点C 处两齿轮受力方向与运动方向的夹角模数表示齿轮牙的大小。
齿轮模数=分度圆直径+齿数=齿轮外径+（齿数+2）模数m是设计和制造齿轮的重要参数。
不同模数的齿轮要用不同的刀具来加工制造。
为了便于设计和加工，模数数值已标准化，其数值如表10.1.2-2所示。
表10.1.2-2齿轮模数标准系列（摘录GB/T1357-1987）注：选用模数时，应优先选用第一系列；其次选用第二系列；括号内的模数尽可能不用。
标准直齿圆柱齿轮各部分的尺寸与模数有一定的关系，计算公式如表10.1.2-3标准齿轮模数尺数计算公式齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-4.5模数比如：M432齿齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M12齿就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
标准齿轮的参数标准齿轮是指符合齿轮几何尺寸规范，齿廓曲线与齿距分配均符合国家标准的齿轮。
以下是一些标准齿轮的基本参数：1. 齿数（Z）：指一个齿轮的轮齿总数。
2. 模数（m）：模数是齿轮的一个重要参数，它表示齿轮轮齿的大小。
模数越大，轮齿就越大，齿轮所能承受的载荷也就越大。
一般用以下公式计算：m = d/z，其中d为齿轮的直径，z为齿数。
3. 齿形角（α）：齿形角是齿轮轮齿上任一点切线的夹角。
常用的齿形角有三种：α=20°（用于大、中模数）、α=15°（用于小模数）、α=40°~45°（用于特大模数）。
4. 螺旋角（β）：螺旋角是指齿轮轴线与齿面的夹角。
螺旋角的数值通常在8°~35°范围内。
5. 齿顶圆直径（da）：指齿轮两侧齿顶圆的直径。
6. 齿根圆直径（df）：指齿轮两侧齿根圆的直径。
7. 中心距（a）：指两个齿轮的中心距离。
除了以上基本参数外，标准齿轮还有其他一些参数，如齿高、齿宽等，这些参数也会影响齿轮的性能和尺寸。
在实际应用中，标准齿轮具有以下优点：1. 标准化程度高，便于设计和制造。
2. 强度高，耐磨性好，使用寿命长。
3. 传动平稳，噪音低。
4. 结构简单，安装方便。
5. 制造成本较低。
因此，标准齿轮被广泛应用于各种机械传动系统中，如汽车、飞机、机床等。
但是，标准齿轮也有一些缺点，如传动精度不高、制造和安装要求较高、对环境温度和湿度敏感等。
因此，在实际应用中需要根据具体情况选择合适的齿轮类型和参数。
总之，标准齿轮是一种常见的齿轮类型，其参数的选择对于齿轮的性能和尺寸有着重要的影响。
在设计制造过程中需要充分考虑各种因素，以保证齿轮的可靠性、稳定性和寿命。
同时，对于使用者来说也需要根据实际情况选择合适的齿轮类型和参数以满足其使用要求。
