【CN209896871U】长定子直线电机的封装工装【专利】

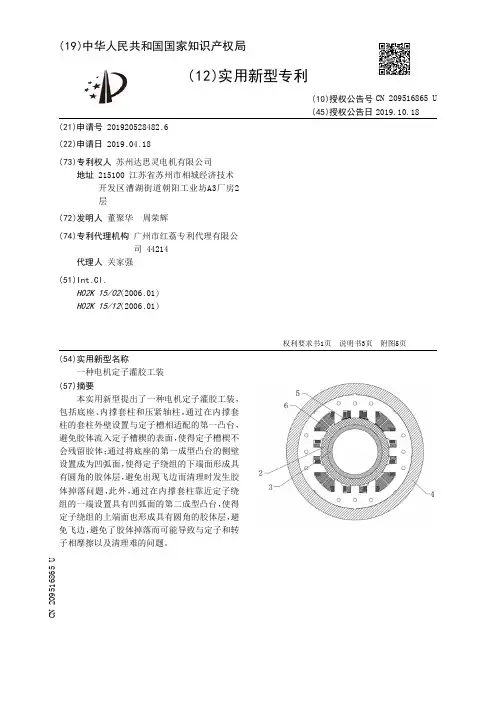

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920528482.6(22)申请日 2019.04.18(73)专利权人 苏州达思灵电机有限公司地址 215100 江苏省苏州市相城经济技术开发区漕湖街道朝阳工业坊A3厂房2层(72)发明人 董聚华　周荣辉　(74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 关家强(51)Int.Cl.H02K 15/02(2006.01)H02K 15/12(2006.01)(54)实用新型名称一种电机定子灌胶工装(57)摘要本实用新型提出了一种电机定子灌胶工装，包括底座、内撑套柱和压紧轴柱，通过在内撑套柱的套柱外壁设置与定子槽相适配的第一凸台，避免胶体流入定子槽楔的表面，使得定子槽楔不会残留胶体；通过将底座的第一成型凸台的侧壁设置成为凹弧面，使得定子绕组的下端面形成具有圆角的胶体层，避免出现飞边而清理时发生胶体掉落问题，此外，通过在内撑套柱靠近定子绕组的一端设置具有凹弧面的第二成型凸台，使得定子绕组的上端面也形成具有圆角的胶体层，避免飞边，避免了胶体掉落而可能导致与定子和转子相摩擦以及清理难的问题。

权利要求书1页 说明书3页 附图5页CN 209516865 U 2019.10.18C N 209516865U权　利　要　求　书1/1页CN 209516865 U1.一种电机定子灌胶工装，其特征在于，包括底座、内撑套柱以及压紧轴柱，所述底座用于将电机壳体的第一端封闭，所述内撑套柱用于穿过定子，且与所述底座连接，所述内撑套柱包括套柱内壁和套柱外壁，所述套柱外壁上设置有若干条第一凸台，所述第一凸台与定子槽的槽口相适配，若干所述第一凸台沿所述内撑套柱轴向延伸；所述压紧轴柱配置在所述内撑套柱内，用于使所述套柱外壁与定子槽楔贴合。

2.根据权利要求1所述的一种电机定子灌胶工装，其特征在于，所述底座包括依次设置的基底、连接凸台以及第一成型凸台，所述基底与电机壳体的第一端的端面贴合；所述连接凸台的侧壁与电机壳体的第一端的端口内壁贴合；所述第一成型凸台的侧壁与电机壳体的第一端的端口内壁贴合，所述第一成型凸台的端面的中心与所述内撑套柱的一端贴合，所述第一成型凸台的端面的边沿与定子绕组的端面贴合。

专利名称：一种具有夹持式定子的精密直线驱动装置
专利类型：发明专利
发明人：程廷海,乔广达,高强,于洋,卢晓晖,张晓松,李义康,徐毓鸿
申请号：CN201910922755.X
申请日：20190927
公开号：CN110581670B
公开日：
20220401
专利内容由知识产权出版社提供
摘要：一种具有夹持式定子的精密直线驱动装置，以解决当前压电粘滑直线驱动装置行程小、无自定心功能、位移回退明显等问题。

本发明由基座单元、固定导轨组件、滑动导轨单元、驱动单元、上盖组件、调节杆组件组成，固定导轨组件与基座单元通过螺钉连接，滑动导轨单元与固定导轨组件配合安装，驱动单元安装固定在上盖组件之上并通过调节杆组件将它们与基座单元连接。

本发明通过对驱动装置的结构设计实现对驱动阶段摩擦力的综合调控及其自定心功能，显著提高直线驱动装置的定位精度，减少位移回退；可广泛应用于半导体加工等微纳精密驱动与定位技术领域。

申请人：长春工业大学
地址：130012 吉林省长春市朝阳区延安大街2055号
国籍：CN
更多信息请下载全文后查看。

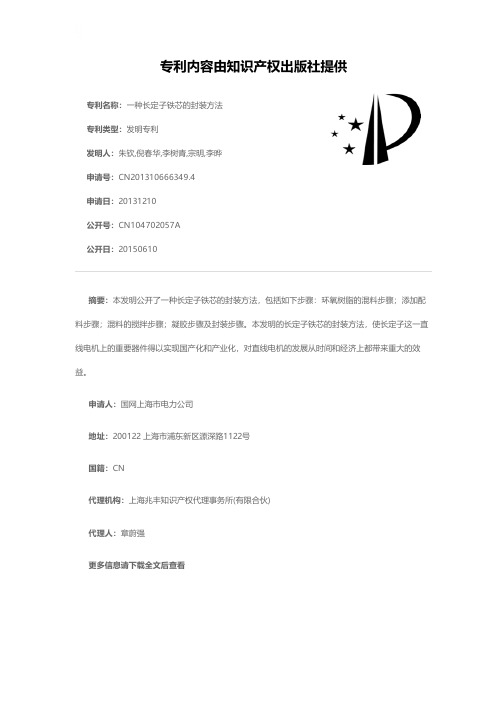

专利名称：一种长定子铁芯的封装方法专利类型：发明专利
发明人：朱钦,倪春华,李树青,宗明,李晔申请号：CN201310666349.4
申请日：20131210
公开号：CN104702057A
公开日：
20150610
专利内容由知识产权出版社提供
摘要：本发明公开了一种长定子铁芯的封装方法，包括如下步骤：环氧树脂的混料步骤；添加配料步骤；混料的搅拌步骤；凝胶步骤及封装步骤。

本发明的长定子铁芯的封装方法，使长定子这一直线电机上的重要器件得以实现国产化和产业化，对直线电机的发展从时间和经济上都带来重大的效益。

申请人：国网上海市电力公司
地址：200122 上海市浦东新区源深路1122号
国籍：CN
代理机构：上海兆丰知识产权代理事务所(有限合伙)
代理人：章蔚强
更多信息请下载全文后查看。

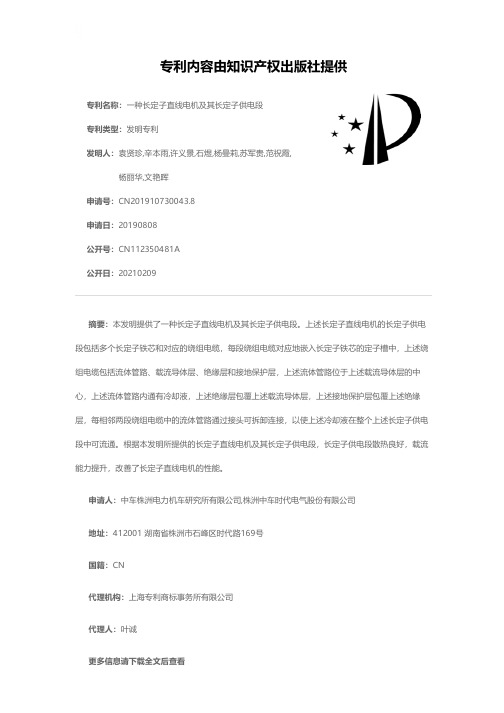

专利名称：一种长定子直线电机及其长定子供电段
专利类型：发明专利
发明人：袁贤珍,辛本雨,许义景,石煜,杨曼莉,苏军贵,范祝霞,杨丽华,文艳晖
申请号：CN201910730043.8
申请日：20190808
公开号：CN112350481A
公开日：
20210209
专利内容由知识产权出版社提供
摘要：本发明提供了一种长定子直线电机及其长定子供电段。

上述长定子直线电机的长定子供电段包括多个长定子铁芯和对应的绕组电缆，每段绕组电缆对应地嵌入长定子铁芯的定子槽中，上述绕组电缆包括流体管路、载流导体层、绝缘层和接地保护层，上述流体管路位于上述载流导体层的中心，上述流体管路内通有冷却液，上述绝缘层包覆上述载流导体层，上述接地保护层包覆上述绝缘层，每相邻两段绕组电缆中的流体管路通过接头可拆卸连接，以使上述冷却液在整个上述长定子供电段中可流通。

根据本发明所提供的长定子直线电机及其长定子供电段，长定子供电段散热良好，载流能力提升，改善了长定子直线电机的性能。

申请人：中车株洲电力机车研究所有限公司,株洲中车时代电气股份有限公司
地址：412001 湖南省株洲市石峰区时代路169号
国籍：CN
代理机构：上海专利商标事务所有限公司
代理人：叶诚
更多信息请下载全文后查看。

专利名称：一种直线电机线圈成型装置专利类型：实用新型专利
发明人：廖天雄
申请号：CN201920779420.2
申请日：20190528
公开号：CN209947645U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种直线电机线圈成型装置，包括若干线夹和用于嵌设所述线夹的固定组件；所述线夹包括主杆、第一挡块和第二挡块，所述第一挡块和所述第二挡块均套设在所述主杆上，以限制线圈的宽度；所述第二挡块能够沿所述主杆滑移，并能够通过第一紧固件和所述主杆固定；所述固定组件包括支撑架和穿设在所述支撑架上的压杆，所述线夹能够嵌设在所述支撑架内；所述压杆和所述支撑架螺纹连接，并能够压设在所述线夹上。

本实用新型能够提高线圈成型的效率。

申请人：苏州英力智传动机电科技有限公司
地址：215000 江苏省苏州市高新区联港路569号2号厂房
国籍：CN
代理机构：苏州市中南伟业知识产权代理事务所(普通合伙)
代理人：郭磊
更多信息请下载全文后查看。
