张拉膜结构的膜材分类

膜结构张拉膜膜结构张拉膜是现代建筑领域中比较常见的一种建筑形式，它不但具有美观、耐久等优点，同时还能有效地调节室内温度和湿度，满足人们对于舒适性和环保性的需求。

本文将从膜结构张拉膜的定义、应用范围、特点、材料等方面进行详细解析。

一、膜结构张拉膜的定义膜结构张拉膜是指采用高强度、高耐久性的聚酯纤维和涂层膜材料，经过一系列的加工工艺后成为薄膜材料，再通过张拉、支撑和固定等方式构成建筑空间形式的整体系统。

膜结构张拉膜广泛应用在大型公共建筑、机场、体育场馆、展览馆等建筑领域。

其外观形态因设计团队的不同以及应用的场所而异，具有多样化的表现形式。

二、膜结构张拉膜的应用范围膜结构张拉膜在建筑领域中的应用相对较广泛，特别是在大型建筑、航空机库、博物馆、体育馆等场所中得到了广泛的应用。

它具有灵活性、轻便性、自由曲面、大跨度和自如造型等特点。

同时，它还能够有效地遮阳、调节室内温度和湿度，使得建筑物内部环境更加舒适。

此外，膜结构张拉膜还能够让建筑更具现代感、科技感以及创造性。

三、膜结构张拉膜的特点1.轻质化：膜结构张拉膜自重轻，重量仅占同样跨度的钢结构的1/20至1/30，可以减少建筑物自重带来的荷载，进而减少对地基的要求。

2.自由曲面：膜材料能够承受均布载荷，所以膜结构张拉膜可以制造出高度自由的曲面。

3.大跨度：由于膜结构张拉膜自重轻，因此可以实现大跨度结构的建造，大大拓展了建筑设计的空间。

4.美观性：膜结构张拉膜具有高透光性，并且可以通过不同材质、厚度和色彩的变化使建筑物更加美观，同时还可以与周围环境相融合，增强了建筑物的整体感。

5.环境适应性：膜材料具有良好的隔热性能，能够有效地遮阳、调节室内温度和湿度，同时还能够有效地抵御风、雨、雪等天气条件的影响。

四、膜结构张拉膜的材料膜结构张拉膜的材料主要有以下几类：1.高分子膜材料：高分子膜材料通常采用聚氯乙烯（PVC）、氯化聚乙烯（CPA）、聚乙烯（PE）等薄膜材料，在强度和耐久性方面表现良好，价格相对较便宜，因此在膜结构行业中广泛应用。

张拉膜结构范文张拉膜结构是一种由柔性材料构成的建筑结构，其特点是通过张拉力将薄膜拉紧以在空中形成自支撑的空间。

张拉膜结构具有轻巧、形态多样、施工方便、透光性好等优点，广泛建于体育场馆、展览馆、车站和一些公共建筑中。

张拉膜结构的主要构成部分包括膜材、张拉系统和支撑系统。

膜材一般采用塑料薄膜，如聚对苯二甲酸乙二酯（PET）薄膜等，其在支撑系统的作用下通过张拉力紧密贴合在一起。

张拉系统由张拉索、张拉杆和张拉节点组成，负责施加张拉力。

支撑系统包括支撑构架和建筑结构的承重部分，可采用钢结构、混凝土结构等。

薄膜的形状和张拉力的施加方式是影响张拉膜结构性能的重要因素。

常见的薄膜结构形状包括尖顶、圆顶、双曲面和单曲面等。

张拉力可以通过张拉系统调整，并通过预应力调整膜材的初始状态，以保持薄膜表面的平整度和稳定性。

在施工中，张拉膜结构的搭建一般分为预制和现场施工。

预制是指将薄膜和张拉系统在工厂中加工好，然后再运输到现场进行组装。

现场施工则是直接在施工现场进行整个薄膜结构的搭建和张拉。

1.重量轻：膜材采用轻型塑料薄膜，相比传统建筑材料如钢、混凝土等，重量更轻，减少了对建筑结构的负荷，提高了施工效率。

2.形态多样：薄膜材料可以根据不同的设计要求进行自由弯曲，可以形成各种独特的建筑形式，满足建筑师的创意和设计需求。

3.透光性好：薄膜结构具有良好的透光性，可以有效利用自然光，减少对室内照明的需求，节约能源。

4.施工方便：薄膜结构的施工过程比传统结构简便，不需要大量的钢筋混凝土工程，减少施工时间和费用。

5.抗风性能优异：张拉膜结构的薄膜与支撑系统之间的张拉力能够使其具有抗风性能，可以在恶劣的气候条件下保持稳定。

6.可持续性：薄膜材料具有可回收和可再利用的特点，可以减少对环境的污染。

同时，薄膜结构能够有效地应对环境变化，具有较长的使用寿命。

在实际应用中，张拉膜结构广泛用于体育场馆、展览馆、车站、游泳池和公共建筑等场所。

与传统建筑相比，张拉膜结构具有更高的空间利用效率和更低的成本，成为现代建筑领域的一种重要建筑形式。

/ / / / /
车棚张拉膜，膜结构的介绍
今天和大家一起讨论下，什么是膜结构，张拉膜结构。

膜结构是一种建筑与结构完美结合的结构体系。

它是用高强韩国车棚度柔性薄膜材料与支撑体系，具有一定刚度的稳定的表面形成结合，能韩国车棚承受荷载的空间结构。

其造型自由轻，阻燃，创建一个简单，快速安装，节能，使用方便，安全的优势，因此它被广泛用于世界各地的所有。

这种结构形式的体育场馆，人口廊道，小品，公共娱乐广场，展览，购物中心等，尤其是适合
膜结构形式分类
从结构模式，大致可分为骨架型，紧张型，充气膜结构3种形式
1。

骨架式膜结构
张拉膜材料的形式，较低的支撑结构的稳定性高，结构上由集成后骨架的钢结构或木屋顶，因为屋顶模型更简单，更开放的部门，不容易受到限制，经济效益高的特点，广泛适用于任何规模的空间。

2。

张力膜结构
与薄膜材料，电缆和支柱形式，用绳子和柱子的膜材料的稳定，在紧张的形式进口。

除了可以练习有创意，创新和美观的造型外，也能展现膜结构的结构形式的精神。

近年来，大跨度空间也多用于电缆和压缩材料组成的电缆网，以支持上层的膜材料的形式。

施工精度高，结构性能强，具有丰富的表达力。

3。

充气膜结构
韩国车棚充气膜结构，膜材料固定于屋顶结构周边，利用送风系统让室内气压上升到一定的压力，使内部和外部的压力差产生的屋顶，抵抗力量，采用压力支持，和电缆作为辅助材料，没有任何梁柱支撑，可以有更多的空间，施工方便，经济效益高，但需要维持供应24小时运行，在过去的操作和维修费用上的成本机是较高的。

/ / / /。

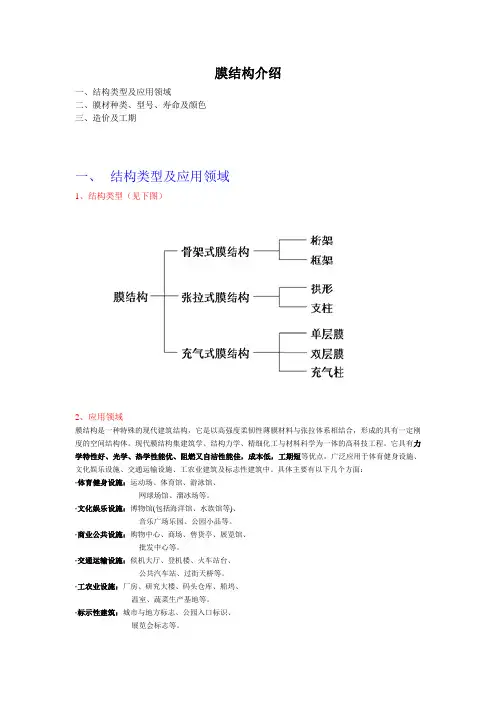

膜结构介绍一、结构类型及应用领域二、膜材种类、型号、寿命及颜色三、造价及工期一、结构类型及应用领域1、结构类型（见下图）2、应用领域膜结构是一种特殊的现代建筑结构，它是以高强度柔韧性薄膜材料与张拉体系相结合，形成的具有一定刚度的空间结构体。

现代膜结构集建筑学、结构力学、精细化工与材料科学为一体的高科技工程。

它具有力学特性好、光学、热学性能优、阻燃又自洁性能佳，成本低，工期短等优点，广泛应用于体育健身设施、文化娱乐设施、交通运输设施、工农业建筑及标志性建筑中。

具体主要有以下几个方面：·体育健身设施：运动场、体育馆、游泳馆、网球场馆、溜冰场等。

·文化娱乐设施：博物馆(包括海洋馆、水族馆等)、音乐广场乐园、公园小品等。

·商业公共设施：购物中心、商场、售货亭、展览馆、批发中心等。

·交通运输设施：候机大厅、登机楼、火车站台、公共汽车站、过街天桥等。

·工农业设施：厂房、研究大楼、码头仓库、船坞、温室、蔬菜生产基地等。

·标示性建筑：城市与地方标志、公园入口标识、展览会标志等。

膜结构工程，其规模可大可小，有几十平方米的街心小品，也有候机大厅、体育场；其寿命可长可短，从临时性展篷，到30年以上永久建筑，色彩可素可花，膜材像布一样可以染成各种花色；尤其是膜材的半透明性能，使夜空中的膜建筑在灯光照射下，映现出梦幻般的色彩。

膜结构在建筑业中以其奇特的魅力独领风骚!二、膜材种类、型号、寿命及颜色1、膜材种类膜材根据基层与涂层的不同，分为G类膜材和P类膜材；G类膜材为不燃类膜材，P 类膜材为阻燃类膜材。

我们市面上常用的为P类膜材。

膜材可根据其强度、重量与厚度，G类膜材（玻璃纤维膜材）可分为A、B、C、D、E 级；P类膜材（聚酯纤维膜材）也可分为A、B、C、D、E级。

设计时应根据结构承载力要求选用不同级别的膜材。

2、膜材的型号常用的P类膜材为：A、法国法拉利：（T系列）FERRARI 702T，FERRARI 1002T，FERRARI 1202T（S系列）502S，702S，1002S，1202S，1302S，1502SB、德国米乐：FR700，FR900，FR1000，FR1400C、韩国秀博：MS01，MS02，MS03，MS04，MS05，MS06D、德国杜肯：duraskinB6951、duraskinB6617、duraskinB6915E、比利时希运：B9153、B6101等3、膜材的使用寿命一般而言，生产企业出具质量保证期证书G类膜材为10¬15年，P类一般为10年；膜结构的设计使用年限一般G类膜材为>25年，P类膜材>10年。

膜材料分类是什么？膜材料的性质是什么？通俗地讲，膜材就是氟塑料表面涂层与织物布基按照特定的工艺粘合在一起的薄膜材料。

常用的氟素材料涂层有PTFE（聚四氟乙烯）、PVDF（聚偏氟乙烯）、PVC（聚氯乙烯）等。

织物布基主要用聚酯长丝（涤纶PES）和玻璃纤维有两种。

膜材的粘合就是将涂层与基材合二为一组成整体。

建筑结构所用的膜材大多是以压延成型和涂刮成型的。

所谓压延成型，就是将选定的软PVC经塑炼后投入压延机，按照所需厚度、宽度压延成膜，立即与布基粘合，再经过轧花、冷却即可制得压延膜材。

而涂刮成型，则是将聚氯乙烯糊均匀地涂或刮在布基上，再加热处理即可获得涂刮膜材，普遍的是采用刮刀直接涂刮，也有采用辊式涂刮的。

根据表面涂层（Coating）和织物基材（Layer）不同，膜材料分为三大类：（1）A类膜材是玻璃纤维布基上敷聚四氟乙烯树脂（PTFE），这种膜材的化学性能极其稳定，露天使用寿命达25年以上，为不燃材料（通过A级防火测试）。

（2）B类膜材料是玻璃纤维布基上敷硅酮涂层，由于膜材自身性能欠佳，现在基本不再使用。

（3）C类型膜材料是聚酯长丝布基上涂聚氯乙烯树脂（PVC），这种膜材受自然条件如日晒雨淋等影响较大，一般使用寿命为10年至15年，是难燃材料（通过B1级防火测试）。

膜材料的性质膜作为继木材、砖石、金属、混凝土之后的第五代建筑结构材料，具有显著的自身特性。

第一代木材和第三代钢材拉压性能均良好，第二代砖石和第四代混凝土则只具备良好的抗压能力，作为第五代的膜材料则只能受拉，没有承压和抗弯曲能力，这是膜的最本质的特征。

具体地讲，膜材的主要特征如下：（1）拉伸性能膜材的拉伸性能包括拉伸强度、拉伸模量和泊松比三个力学指标。

膜材本身不能受压也不能抗弯，但具有很高的拉伸强度，所以要使膜结构正常工作就必须引入预拉力、并形成互反曲面。

通常膜材料的拉伸强度都可达100MPa以上。

模材应力-应变关系是非线性的，一般采用切线模量作为弹性模量，膜材的弹性膜量约为钢的1/3左右。

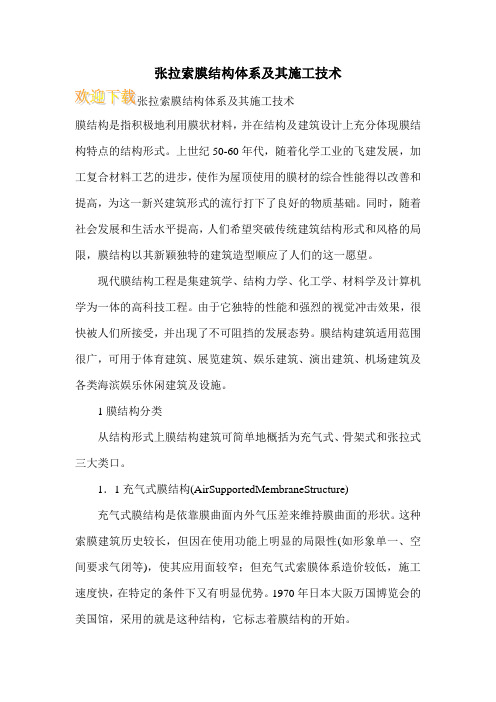

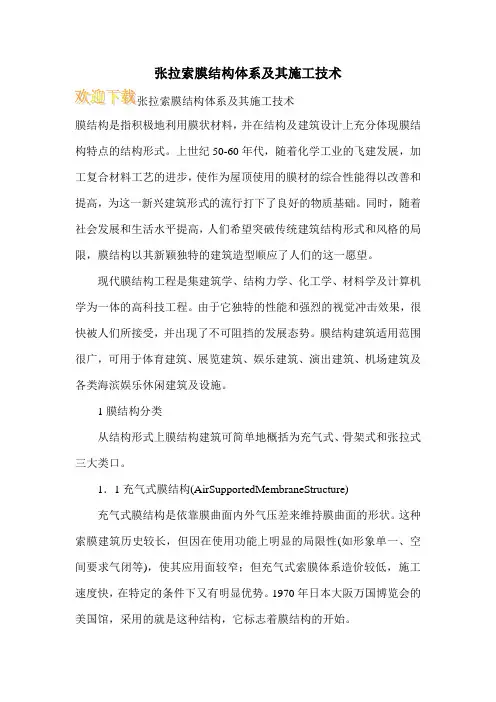

张拉索膜结构体系及其施工技术膜结构是指积极地利用膜状材料，并在结构及建筑设计上充分体现膜结构特点的结构形式。

上世纪50-60年代，随着化学工业的飞建发展，加工复合材料工艺的进步，使作为屋顶使用的膜材的综合性能得以改善和提高，为这一新兴建筑形式的流行打下了良好的物质基础。

同时，随着社会发展和生活水平提高，人们希望突破传统建筑结构形式和风格的局限，膜结构以其新颖独特的建筑造型顺应了人们的这一愿望。

现代膜结构工程是集建筑学、结构力学、化工学、材料学及计算机学为一体的高科技工程。

由于它独特的性能和强烈的视觉冲击效果，很快被人们所接受，并出现了不可阻挡的发展态势。

膜结构建筑适用范围很广，可用于体育建筑、展览建筑、娱乐建筑、演出建筑、机场建筑及各类海滨娱乐休闲建筑及设施。

1膜结构分类从结构形式上膜结构建筑可简单地概括为充气式、骨架式和张拉式三大类口。

1．1充气式膜结构(AirSupportedMembraneStructure)充气式膜结构是依靠膜曲面内外气压差来维持膜曲面的形状。

这种索膜建筑历史较长，但因在使用功能上明显的局限性(如形象单一、空间要求气闭等)，使其应用面较窄；但充气式索膜体系造价较低，施工速度快，在特定的条件下又有明显优势。

1970年日本大阪万国博览会的美国馆，采用的就是这种结构，它标志着膜结构的开始。

1．2骨架式膜结构(FrameworkMembraneStructure)骨架式索膜建筑常在某些特定的建筑中被采用，是由于其结构形式本身的局限性(骨架体系自平衡，膜体仅为辅助物，使膜体强度高的特点发挥不足等)；而骨架形式与张拉形式的结合运用，常可取得更富于变化的建筑效果。

骨架式索膜体系建筑表现含蓄，结构性能有一定的局限性，造价低于张拉式体系。

1996年亚特兰大奥运会主体育馆(佐治亚穹顶)为这类结构的典型工程。

1．3张拉式索膜结构(TensionedCable-MembraneStructure)张拉式索膜建筑可谓索膜建筑的精华和代表。

以膜 材 、 钢索及 支柱构 成 ， 利用钢 索与支 柱在膜材 中导人 张力 以达 安定 的形式 。其不但具 有创新 陛， 而且它 的外形非 常美观 ， 而且还 是最 具有 膜结构 的一种类 型 。 近年来 ， 大 型跨距 空 间也多采 用以钢索 与压缩 材构 成钢索 网来支撑 上部膜材 的形式 。 由于建 设活动 的精确性 比较好 ， 而且 构造 的性 能很优 秀 ， 同时它 的表现力 也是很好 的 ， 因此 它在成 本上 要稍 微的 比上一种要 低一些 。 的说服力与表现力这句话揭示了张拉膜结构的精髓 。针对这种结构来 １ － ３充气 式膜结构 说， 所 有的支撑 以及装饰 等都米 有实际 的意义 ， 它 的构 造本来 就 已经完 它是说把膜材设置在屋顶的构造附近， 使用送风体系确保物种的 美 的体现 了一 切 的内涵。或者说 ，所有 的不合乎构 造 的造 型都没 有意 气 压增加 到适 当的压力 ， 此 时屋 内外就 会存在 压力差值 ， 这样就 能应对 义 ， 主要是 由于那种膜要 不就是 乱飘 ， 要不 就是不稳 定 。文 章讲述 的这 外力现象 ， 由于它是使 用气 压来 维持 ， 并且 用钢 索 当成是 配合材 料 的 ， 种 材料本 身就是融合 了力 和形 。 所 以不需要 任何 的梁或者是 柱等 ， 所 以它的空 间更宽 ， 而 且建设 活动很 张拉膜结 构的基本组 成单元 通常有 ： 膜材、 索与支 承结构 。 在砖 、 石 方便 ， 利 润 比较 好 ， 不 过要确 保送 风设 备持 续 的运作 一天 ， 其运行 以及 等五种材料之后， 膜材开始融入到建设活动中， 成为第六类材料 。其本 维护 资金 非常 多。 来 不可 以受压 ， 而且也 不可 以被 弯折 。因此要想确 保其运 作合 理 ， 就应 ２关于材料 该 合理 的引入预 张力 。 除此之外 ， 要 想确保其 活动合理 的另一个 特征 即 用到结 构 中的材 料有着 非常优 秀的强度 ， 而且它 的柔 韧性非 常高 ， 是 要形成互 反 曲面。在以往 的结构 中 ， 为降低变形 现象 ， 就 要提 升结构 是 由纤维 编织成 织物基 材 ，在其基 材两 面以树脂 为涂 层材所 加工 固定 自身 的抗 力特点 。 因为膜 结构是经 由形状 的变化而 将力扩散 开来 ， 从 而 而成 的材 料 ， 中心 的织物基 材分为 聚酯纤维及 玻璃纤 维 ， 而作 为涂层 材 获得最小 内力增 长的 。 如 果它在水 平方位周 围发生 了变化 的话 ， 就会 出 使用 的树 脂有 聚氯 乙烯 树脂 、 硅酮 及聚 四氟 乙烯树 脂 ， 在力学 上织物 基 现两类 回复力 ， 第一 种是通过 变形而 导致的 。 第 二种是 通过材 料而导致 材及涂 层材分 别具有影 响下列 的功能性 质 。 的 。一般 来说 ， 它 的几何刚度要 大大 的超过它 的 ｌ 生的刚度 ， 因此要 确 织物 基材— —抗 拉强度 ， 抗 撕裂强 度 ， 耐热性 ， 耐 久． Ｉ 生， 防火性 。 保所有 的膜片有 着优 秀的刚度 ， 就应 尽量形成 负高斯 曲面 ， 即沿 对 角方 涂层 材一 耐候 胜， 防污 眭 ， 加 工性 ， 耐水 性 ， 耐品 ， 透 光 胜。 向分别 形成 “ 高点 ” 和“ 低 点” 。 “ 高点 ” 通 常是 由桅 杆来提供 的 ， 或许 是因 ３合理 的选取材 料 为这种问题， 一些材料中也将其成为悬挂膜结构 。 用 到建设 中的材 料 ， 由于它们 的层 材 是不 一样 的 ， 所 以分成 Ｐ Ｖ Ｃ 索作为膜材的弹性边界， 将膜材划分为一系列膜片， 从而减小了膜 膜与 ｗＥ Ｆ膜 ， 在选 材 的时候 ， 要 充分 的分析建 筑 的面积 以及使用 方 向 材 的 自由支承 长度 ， 使薄 膜表面更 易形成较 大的 曲率。有文献 指 出 ， 膜 以及 使用 的时间等等 的 多项 内容 。 材 的 自由支 承长度 不宜超 过 １ ５ 米， 且单 片膜 的覆盖 面积不 宜大 于 ５ ０ ０ Ｐ Ｖ Ｃ膜 ： 其在 材料 和制 作 上都 较之 于 另外 的一 种要 节省 ， 而 且它 平米。此外，索的另一个重要作用就是对桅杆等支承结构提供附加支 的优 势 比较 多 ， 比如 质地较 软 ， 而且便于 开展建设 工作 。不 过它也 存在 撑 ， 进而确保不会 由于其破损而导致构造出现塌陷等问题。 些 问题 ，比如强度 以及使用 时间 和耐火性等 方面都较 之于 另外 的一 对 于其设计 来说 ， 要 注重 如下 的要素 ： 种要差一些。Ｐ Ｖ Ｃ膜材是由聚脂纤维织物加上 Ｐ Ｖ Ｃ涂层而成 ， 普通建 （ １ ） 初始 态分 析 ： 确保 生成 形状 稳定 、 应力 分布 均匀 的三维 平 衡 曲 筑 使用 的材料 ， 是在 Ｐ Ｖ Ｃ涂层 材 的表面 处理上 ， 涂 以数 ｍｉ ｃ ｒ ｏ ｎ 厚 的压 面 ， 而 且可 以应 对多种情 况 中的受力性 ， 其实 多次修 正的活动 。 克力树脂 ， 进而提升它的防污特征。 不过， 当长久的使用之后 ， 它就容易 （ ２ ） 荷 载态 分析 ： 张拉 膜结构 自身 重量 很轻 ， 仅为 钢结 构 的 １ ／ ５ ， 混 掉色， 而且会 变脏 ， 质量 也不如 之前 好 。常见 的这 类材料 的使用 时 间比 凝 土结构 的 １ ／ ４ ０ ； 所以它 能够很好地 应对地 震 ， 同时对 风 的影响也 很敏 较久， 由于运 行的环 境不一样 ， 一般在五 到八年之 间 。为提升其 耐候 陛 感。 除此之 外 ， 还要分 析到雪等 的作用 。因为 现在来讲可 以观测 的 内容 特征， 近年来 已研发 出以氟 素系树脂 于 Ｐ Ｖ Ｃ涂层 材 的表 面处 理上做涂 不 是很全 面 ， 故对膜结构 的设计 通常采用 安全系数 法 。 层， 这样可提 升它 的耐候性 特点 。 （ ３ ） 主要 结构构件 尺寸 的确 定 ， 及对 支承结构 的有限元 分析 。如果 Ｐ Ｖ Ｄ Ｆ Ｐ Ｖ Ｄ Ｆ是二 氟化 树脂 的略称 ，在 Ｐ Ｖ Ｃ膜 表 面处 理上 加 以 设 计措施 和它 的构 造不一样 的话 ， 要 落实好 多种设计措 施 间的参数 变 Ｐ Ｖ Ｄ Ｆ 树 脂涂层 的材 料称 为 Ｐ Ｖ Ｄ Ｆ膜 。它 和普通 的 Ｐ Ｖ Ｃ比对 来看 ， 其 化 。 持续 时间更久 ， 一般 可 以达 到七年 到十年之 间。 （ ４ ） 连 接设计 ： 包 括螺栓 、 焊 缝和次要 构件尺寸 。 Ｐ Ｖ Ｆ Ｐ Ｖ Ｆ是一 氟化树 脂的 略称 。Ｐ Ｖ Ｆ 膜 材是在 Ｐ Ｖ Ｃ膜 的表 面处 其在方 案时期 的时候要落 实好如 下的 内容 ： 理上 以 Ｐ Ｖ Ｆ 树 脂做 薄膜 状薄 片加 工 ， 它 比前 一种 更加 的持 久 ， 而且 更 （ １ ） 预张力 的 大小及 张拉 方式 ； （ ２ ） 持久 性 和耐火 性 ； （ ３ ） 分析 到膜 能应对 污染 。不 过 由于 它的制作性 和实用 性 以及耐 火性等都 不是非 常 面 的形 状 ， 防止 出现存 水现 象 ； （ ４ ） 关键 节点 的设计 ， 以避免 应力 集 中 ； （ ５ ） 考 虑膜材 的运输和 吊装 。 的优 秀 ， 所有它 的使用方 向受到 一定 的局 限 。 Ｆ Ｅ膜 ： Ｖ Ｆ Ｆ Ｅ膜是 在超 细玻璃 纤维织 物上 ，涂 以聚 四氟 乙烯树 在设计 的 时

张拉膜结构的概念
只有正确表达结构逻辑的建筑才有强大的说服力与表现力这句话揭示了张拉膜结构的精髓。

对于张拉膜结构，任何附加的支撑和修饰都是多余的，其结构本身就是造型；换句话说，不符合结构的造型是不可能的，因为那样的薄膜不是飘动的就是缺乏稳定性的。

张拉膜结构的美就在于其力与形的完美结合。

张拉膜结构的基本组成单元通常有：膜材、索与支承结构(桅杆、拱或其他刚性构件) 。

膜材一种新兴的建筑材料，已被公认为是继砖、石、混凝土、钢和木材之后的第六种建筑材料。

膜材本身受压不大，抗弯也不是很好，所以要使膜结构正常工作就必须引入适当的预张力。

此外，要保证膜结构正常工作的另一个重要条件就是要形成互反曲面。

传统结构为了减小结构的变形就必须增加结构的抗力；而膜结构是通过改变形状来分散荷载，从而获得最小内力增长的。

当膜结构在平衡位置附近出现变形时，可产生两种回复力：一个是由几何变形引起的；另一个是由材料应变引起的。

通常几何刚度要比弹性刚度大得多，所以要使每一个膜片具有良好的刚度，就应尽量形成负高斯曲面，即沿对角方向分别形成高点和低点。

高点通常是由桅杆来提供的，也许是由于这个原因，有些文献上也把张拉膜结构叫做悬挂膜结构(suspension membrane)。

索作为膜材的弹性边界，将膜材划分为一系列膜片，从而减小了膜材的自由支承长度，使薄膜表面更易形成较大的曲率。

有文献指出，膜材的自由支承长度不宜超过15米，且单片膜的覆盖面积不宜大于500平米。

此外，索的另一个重要作用就是对桅杆等支承结构提供附加支撑，从而保证不会因膜材的破损而造成支承结构的倒塌。

信阳张拉膜结构信阳张拉膜结构作为一种以高强度合成纤维材料为主要材料的建筑结构体系，被广泛地应用于各种建筑形态、场馆场所和公共空间等领域，具有轻量化、美观、使用寿命长、施工快捷简便、安全可靠等多种优点。

本文旨在介绍信阳张拉膜结构的构成、特点、应用等方面的内容。

一、信阳张拉膜结构的构成信阳张拉膜结构是由三个基本部分组成的：张拉膜、张拉索和钢结构。

其中，张拉膜是由高强度合成纤维材料制成的薄膜，其厚度约为0.1~1.2mm之间；张拉索是由一根或多根细钢丝或钢缆组成的索条，通过对沿钢结构投影方向的预张力实现对张拉膜的张拉作用；钢结构则是用来支撑张拉膜和张拉索的结构体系，通常采用钢材焊接而成。

这三者密切协作，形成了一个完整的建筑空间结构。

二、信阳张拉膜结构的特点（一）轻质化：由于张拉膜的材料有超强韧性和弹性变形能力，可以承受较大的荷载，所以可以减小钢结构的截面积，从而达到轻量化的目的。

因此，信阳张拉膜结构的重量比钢结构和混凝土结构轻很多，对于可自由变形的外壳而言，抗风和抗震的功能由于外壳形态本身的柔性，它可以通过变形而“缓冲”住风或地震作用产生的荷载，减小了荷载引起的破坏程度。

（二）美观性：信阳张拉膜结构可以通过不同的膜材料和支撑框架组合设计，形成非常美观的建筑外立面，可以创造出各种奇妙的形状和线条，使建筑物更加的时尚、卓尔不群。

（三）使用寿命长：由于张拉膜是采用超强韧性和弹性变形能力的高强度合成纤维材料制成，其使用寿命长达20到30年，甚至更久，且耐腐蚀、抗紫外线、防火等特性十分优良，可以在不同的气候条件下长期使用。

（四）施工快捷简便：由于信阳张拉膜结构采用了预制加工、现场拼装的方法，极大地缩短了施工周期。

通常情况下，完成一栋中等规模的建筑物需要几个月的时间，而传统的混凝土和钢结构建筑则需要数年的时间，大大提高了工程的经济效益。

（五）安全可靠：信阳张拉膜结构采用了严格的设计、制造和施工标准，同时还需要进行重重审查和严密监控，可以保证工程质量和施工安全。

张拉索膜结构体系[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!张拉索膜结构体系张拉式索膜结构体系由膜体（膜材）、张拉索（边索、谷索、脊索和拉地索）、支承结构、锚固体系及各部分之间的连接节点等组成。

1膜材膜材是由高强度的织物基材加上聚合物涂层构成的复合材料。

膜材根据基材和表面涂层的不同，一般分为三大类：A种膜材（玻璃纤维基材、PTFE涂层）、B种膜材（玻璃纤维基材、硅酮涂层）、C种膜材（聚酯长丝基材、PVC涂层）。

其中A种膜材多用于美洲和日本，C种膜材在欧洲较为常见，而B种膜材由于其自身性能等原因很少采用。

2索常见膜结构中所用的索有钢丝等。

根据索所处的位置和功能的不同可将索分为边索、谷索、脊索和拉地索。

3支承结构膜结构都是支承在一定的结构体系上。

根据支承条件不同可将索膜结构支承体系分为三大类：刚性支承体系、柔性支承体系和混合支承体系。

由于膜结构靠结构内的预应力来形成建筑的造型，故对支承结构的安装精度要求较高。

在膜结构吊装前，须根据规范和设计要求对支承结构进行复测，并做复测纪录。

4锚固体系属于自平衡体系的索膜结构，其索和膜的预应力是由边界结构构件来承受的，而非自平衡结构是通过抗拉锚固体系传递抵抗索拉应力效应的。

抗拉锚固体系可分为以下几类：重力锚固体系、抗拔桩锚固体系、阻力锚固体系（板式、蘑菇式、挡土墙式）、摩擦锚固体系和岩石锚固体系等。

5节点膜结构的连接包括膜节点、膜边界、膜角点、膜脊和膜谷。

膜节点是指膜裁剪片之间的连接，膜边界是指膜材与支承结构之间的连接，膜角点是指膜边界交汇的点，膜脊和膜谷是指支承结构最高和最低处膜的连接。

节点设计是膜结构设计不可缺少的一部分，设计节点时不仅要考虑节点的功能要求，还应该满足美观的需要，且作为屋面节点还应该有良好的防水性能。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

高效的传力途径和传力方式——张拉膜结构
张拉膜结构：以膜材、钢索及支柱构成，利用钢索与支柱在膜材中导入张力以达安 定的 形式。 优点：连续拉间断压的状态符合自然界的固有规律, 能最大限度地利用结构材料特性, 从 而可以以尽量少的材料建相互正交的纤维织物组成，由于纤维织物是柔性材料。 自身强度是靠拉力产生。刚度和稳定性的获得是通过预应力和曲度来达到静态的平衡，对 应于这些方向的内压力产生反力，使系统保持静态平衡。
在膜材、钢索、支柱一起作用下 形成的受力表面。由两组反向的 的应力线生成
如果其中一组应力线为水平状， 另一组为放射状，就形成了放 射状的帐篷
通过支柱，钢索的张拉形成空间扭曲的表面
最中间的钢柱受到压应力最大，因此 钢柱的尺寸大，周围的钢柱尺寸较小
尖部膜材料所受应力大，可使顶部膜 材料变厚，增大受力面积减小拉应力 （膜结构成产厚度不同可能带来成本 的增加。。。）
其主方向(经向)将承担这种荷载，而垂直于该方向的纬向是另一曲面，将帮助系统维护稳 定。这种受力方式使任何局部荷载均由整体结构来承担，充分发挥了纤维的抗拉性。因此， 膜布是一种新型的空间结构材料膜布在平衡状态下有两个弯曲方向!其曲率半径相反，一 个是凸出，一个是凹下，纤维股的方向一般与这两个方向平行。

透光率（%）
13±3
JIS Z-8722
玻璃纤维
EC3/4
-
膜材宽度
≥4.2米
-
丝径
3~4μm
4.4.2屋面老虎窗张拉膜结构工程的内膜采用进口的PTFE膜材，投标方须提供15年质保书，技术要求如下表。
膜材规格表
项目
数据
实验方法
厚度（毫米）Βιβλιοθήκη 0.35±0.1-
重量（g/M2）
350±35
-
经向抗拉强度（N/3CM）
4.4张拉膜结构工程主要材料的技术要求
4.4.1雨棚张拉膜结构工程和屋面老虎窗张拉膜结构工程的外膜采用进口的PTFE膜材（玻璃纤维织物聚四氟乙烯涂层），膜材类别为G类，代号为GT，级别B级，使用年限为25年，投标方须提供15年质保书，技术要求如下表。
膜材规格表
项目
数据
实验方法
厚度（毫米）
0.8±0.1
ASTM C 423-99a
膜材宽度
≥3.0米
-
-
重量（g/M2）
1200±120
-
经向抗拉强度（N/3CM）
4400±200
JIS L-1096
纬向抗拉强度（N/3CM）
3600±150
JIS L-1096
经向抗撕裂强度(N)
500±50
DIN 53363
纬向抗撕裂强度(N)
500±50
DIN 53363
抗剥离强度（N/5CM）
100±10
DIN 53357
1800±90
JIS L-1096
纬向抗拉强度（N/3CM）
1350±70
JIS L-1096
经向抗撕裂强度(N)

张拉膜结构的组成及张拉膜结构的设计是什么张拉膜结构是依靠膜自身的张拉应力与支撑杆和拉索共同构成机构体系。

张拉膜结构车棚是由多种高强薄膜材料及加强构件（钢架、钢柱或钢索）通过一定方式使其内部产生一定的预张应力以形成某种空间形状，作为覆盖结构，并能承受一定的外荷载作用的一种空间结构形式。

城市的交通枢纽是城市命脉的关键性建筑，使用功能要求建筑物各组成单元的标志明确。

因而近来年，这类建筑越来越多采用膜结构。

建筑膜材料的使用寿命为25年以上。

在使用期间，在雪或风荷载作用下均能保持材料的力学形态稳定不变。

建成於1973年的美国加州La Verne大学的学生活动中心是已有23年历史的张拉膜结构建筑．跟踪测试与材料的加载与加速气候变化的试验，证明它的膜材料的力学性能与化学稳定性指标下降了20%至30%，但仍可正常使用。

膜的表层光滑，具有弹性，大气中的灰尘、化学物质的微粒极难附著与渗透，经雨水的冲刷建筑膜可恢复其原有的清洁面层与透光性。

张拉整体结构是由一组连续的拉杆和连续的或不连续的压杆组合而成的自应力、自支撑的网状杆系结构，其中「不连续的压杆」的含义是压杆的端部互不接触，即一个节点上只连接一个压杆。

Tensegrity是美国建筑师R.B.Fuller首先提出的一种结构思想，他认为宇宙的运行就是按照张拉整体的原理进行的，即万有引力是一个平衡的张力网，各个星球是这个网中的一个个独立的孤立点。

这种结构体系中的索网就相当於宇宙中的万有引力，独立的受压杆件相当於宇宙中的星球。

膜结构设计一、膜结构采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。

二、膜结构应根据建筑物的性质和等级、使用年限、使用功能、结构跨度、防火要求、地区自然条件及膜材的耐用年限等要求进行膜材选用。

三、膜结构的设计应根据荷载、支承条件、制作加工、施工工况及其它特殊条件进行。

四、膜结构的设计内容包括形状设计、荷载分析、裁剪设计、配件设计、支承结构设计。

ASTM C 423-99a
声音平均吸收率：
0.75
ASTM C 423-99a
膜材宽度
≥3.0米
-
抗剥离强度（N/5CM）
100±10
DIN 53357
透光率（%）
13±3
JIS Z-8722
玻璃纤维
EC3/4
-
膜材宽度
≥4.2米
-
丝径
3~4μm
4.4.2屋面老虎窗张拉膜结构工程的内膜采用进口的PTFE膜材，投标方须提供15年质保书，技术要求如下表。
膜材规格表
项目
数据
实验方法
厚度（毫米）
0.35±0.1
-
重量（g/M2）
350±35
-
经向抗拉强度（N/3CM）
1800±90
JIS L-1096
纬向抗拉强度（N/3CM）
1350±70
JIS L-1096
经向抗撕裂强度(N)
120±6
DIN 53363
纬向抗撕裂强度(N)
100±5
DIN 53363
透光率（%）
13±3
DIN 5036
噪音降低系数：
0.78
44张拉膜结构工程主要材料的技术要求441雨棚张拉膜结构工程和屋面老虎窗张拉膜结构工程的外膜采用进口的ptfe膜材玻璃纤维织物聚四氟乙烯涂层膜材类别为类代号为gt级别b级使用年限为25年投标方须提供15质保书技术要求如下表
4.4张拉膜结构工程主要材料的技术要求
4.4.1雨棚张拉膜结构工程和屋面老虎窗张拉膜结构工程的外膜采用进口的PTFE膜材（玻璃纤维织物聚四氟乙烯涂层），膜材类别为G类，代号为GT，级别B级，使用年限为25年，投标方须提供15年质保书，技术要求如下表。

膜结构介绍一种适合建筑的新材料的出现，必然引建筑结构的革命，如历史上的混凝土和钢材，70年代以来，以欧美为中心发展起来的新型织物膜材，也是如此，用这种优良的织物，辅以柔性或钢性支撑，可绷成一个曲率互反，有一定刚度和张力的结构体系。

这种全新的建筑结构形式，集建筑学、结构力学、材料学与精细化工、计算机技术等为一体，具有以下优秀的特点：1、造型的艺术性。

它既能充分发挥建筑师的想象力，又能体现结构构件清晰受力之类。

2、良好的自洁性。

膜建筑中采用具有防护涂层的膜材，可使建筑具有良好的自洁效果，同时保证建筑的使用寿命。

3、施工的快捷性。

膜建筑工程中所有加工和制作均在工厂内完成，现场只进行半成品组装，因此施工简便快捷，施工周期短。

4、较好的经济性。

由于膜材具有一定的透光率，白天可减少照明强度和时间，因而比较节约能源，降低了长期使用费用，同时夜间彩灯透射形成的绚烂景观也能达到很好的广告宣传效益。

5、结构自重轻，非常适合于建造大跨度空间结构。

膜结构的分类膜结构按结构受力特性大致可分为充气式膜结构、张拉式膜结构（Tension/Suspension membrane structure）、骨架式膜结构（Frame membrane strcture，Cable dome membrane structure）、组合式膜结构（Compound membrane structure）等几大类。

充气式膜结构张拉式膜结构骨架式膜结构组合式膜结构膜应用领域：★ 体育设施：体育场、健身中心、游泳馆、网球馆、篮球馆等。

★ 商业设施：商场、购物中心、大型会展场所、餐厅、酒店（挑檐）等。

★ 文化设施：展览中心、剧院、会议厅、博物馆、植物园、水族馆、音乐广场等。

★ 交通设施：机场、火车站、公交车站、收费站、码头、加油站、天桥连廊等。

★ 工业设施：工厂、仓库、科研中心、处理中心、温室、物流中心等。

★ 景观设施：建筑入口、标志性建筑或景观性小品、广场休闲区、海滨娱乐休闲建筑、居住小区、游乐场、步行街、停车场、楼宇屋顶改造更新等。

膜结构工程本工程商业楼屋面采用膜结构。

膜材材料采用白色意大利进口膜材NAIZIL—Ⅱ。

一、基本概述一个完整的张拉模结构一般由以下三部分组成：（1）形成曲面结构的张拉膜材；（2）用于加强膜面的脊素和谷素，以及将膜内力传向支承结构的边索；（3）支承索膜体系的支架结构。

二、工艺流程设计阶段：业主或建筑师的创意方案→可行性形状分析、提供三维形状、展开面积、投影面积→膜结构支承体系扩初，提供结构形态、含钢量→施工图，膜应力分析、支承结构分析加工阶段：施工组织设计膜体加工组织设计、支承结构加工组织设计、安装施工组织设计支承结构加工常规、防腐、整形、批括工艺、初涂装检测支承结构的基础测定部分发运工地膜体加工膜体检测、色差组合、热合工艺测定膜体检测膜体包装发运工工地按安装施工组织（模拟安装）安装阶段：支承结构横平竖直，相关平行上膜体准备措施膜提升膜体展开膜体初就位循序张拉涂料扫尾支承结构节点紧固膜端铝紧固膜体三次拉伸全面检测落场清业主验收后期跟踪、回访三、膜结构的裁剪制作方法1．裁剪方法简介膜结构的裁剪拼接过程无论如何都是会有误差的，这是因为首先用平面膜片拼成空间曲面就一定会有误差，其次膜布是各向异性非线性材料，在把它张拉成曲率变化多端的空间形状时，不可避免的会与初始设计形状有出入。

迄今为止，已建立了很多种方法来处理这一问题。

很难评价哪个方法的精确度一定就高，但还是有几个标准可以用来判断这些裁剪方法是否实用。

那就是可靠性、灵活性和完成时间。

2．膜结构交互式裁剪过程裁剪缝的布置。

布置膜结构表面裁剪缝时要考虑以下几个因素: （1）表面曲率裁剪方法采用曲面膜单元，所以可以得到每个单元的曲率。

如果相邻单元曲率相差很大，说明在这个位置，曲面扭曲的很严重，如果裁剪缝在此处不切断重新开始，那么裁剪膜块的边界在此处就会有很大的弧形。

从相邻单元曲率的变化趋势，可以判断出测地线的大致走向。

（2）膜材料的幅宽找形分析过程中的平面网格划分时，就要考虑到膜材料的幅宽。

pvdf张拉膜结构
PVDF张拉膜结构是一种由聚偏氟乙烯（Polyvinylidene Fluoride，简称PVDF）薄膜制成的张拉结构。

PVDF是一种具有优异耐候性、耐化学性和良好机械性能的高分子材料。

PVDF张拉膜结构通常由PVDF薄膜和支撑系统组成。

PVDF 薄膜在张拉时形成拉伸状态，通过张拉力与支撑系统之间的相互作用实现牢固固定。

薄膜的张拉状态使得整个结构具有较高的刚度和稳定性，能够抵抗风力和其他外部力的影响。

PVDF张拉膜结构的优点包括：
1. 良好的透光性：PVDF薄膜本身具有良好的透光性，能够充分利用自然光线，使结构内部充满柔和的自然光。

2. 耐候性好：PVDF材料具有优异的耐候性，可以在严酷的户外环境下长时间使用而不会发生褪色、老化等问题。

3. 抗腐蚀性好：PVDF材料耐化学性能良好，能够有效抵抗酸碱腐蚀、大气污染物等的侵蚀。

4. 灵活性好：PVDF薄膜具有一定的可延展性，能够根据需要制作出不同形状和曲面结构，具有较高的设计自由度。

5. 轻质化：PVDF张拉膜结构自身重量很轻，不需要过多的支撑结构，减轻了整体结构的重量和造价。

PVDF张拉膜结构广泛应用于建筑、体育场馆、会展中心等场所的屋顶遮阳、外墙装饰等领域，逐渐成为现代建筑领域的一种独特的建筑结构形式。
