PD2032M使用手册文档编号：DOC09173 Rev:1.1 E10302 【使用该产品前，请详细阅读该手册！并妥善保存该手册，以防不时之需！】临海市东茂电气有限公司地址：浙江省临海市柏叶西路345号2F邮编：317000电话：0576-******** 85155523传真：*************Email：**************http:// 第一章概述：PD2032M步进驱动器是东茂电气有限公司在继承以往细分驱动技术上，引入了全新的"纯正弦"电流控制技术研发成功的新一代细分步进驱动器，电机噪音和运行平稳性明显改善，驱动器的发热量比市场上现有产品减少30%以上，提高了位置控制的精度，具有多种保护功能。
因此特别适合于要求低噪声、低发热与高平稳性的高要求场合。
第二章产品特点：●高性能、低价格、超低噪声●可驱动4、6、8 线两相步进电机●电机和驱动器发热很低●光隔离差分信号输入●供电电压可达35VDC ●脉冲响应频率最高可达200KHz（更高可选）●输出电流可达2.5A ●4种细分可选●输入信号TTL 兼容●具有过热等保护功能●静止时电流自动减半●脉冲/方向或CW/CCW 双脉冲功能可选（双脉冲需定制）●强制脱机控制端口FERR ●相原点信号TIM和保护动作信号O.H输出第三章应用领域：适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。
在用户期望小噪声、高精度、高速度的设备中应用效果特佳。
第四章订货信息：驱动器型号输出电流输入电压步进脉冲频率备注PD2032M 0.5-2.5A 12-38V 0-200KHZPD2064M 1-4.3A 32-70V 0-200KHZPD2066M 1-6A 32-70V 0-200KHZPD2118M 1-8A 90-132V 0-200KHZPD2228M 1-8A 180-264V 0-200KHZ第五章技术参数：5.1 电气指标说明PD2032M最小值最大值典型值单位输入电压12 35 28 VDC输出电流0.5 2.5 用户指定 A步进脉冲频率0 200 - KHZ脉冲宽度 1.5 - 2.5 µs绝缘电阻500 - - MΩ5.2 使用环境及参数场合尽量避免导电粉尘、油雾及腐蚀性气体环境温度0℃—+50℃最高工作温度70℃使用环境湿度40%—90% RH9（不能结露和有水珠）保存温度-20℃—125℃重量约300 克冷却方式正常通风环境下，自然冷却可满足要求。

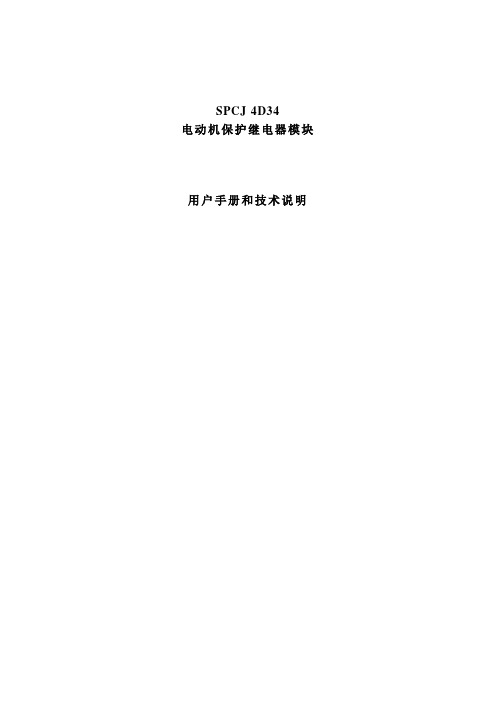

SPCJ 4D34电动机保护继电器模块用户手册和技术说明1MRS 750476-MUM EN出版日期97.3.5版本 B审核G L SPCJ 4D34批准JS 动机保护继电器模块数据更改恕不通知目录特性 -----------------------------------------------------------装置说明------------------------------------------------------热过载装置 ------------------------------------------------时间/电流特性---------------------------------------------启动管理装置 ---------------------------------------------高设定值过流装置 ----------------------------------------接地故障保护装置 ----------------------------------------相不平衡保护装置 ----------------------------------------相序错保护装置-------------------------------------------欠流保护装置 ---------------------------------------------累积启动时间计时器 -------------------------------------自管理------------------------------------------------------ 框图 -----------------------------------------------------------前面板---------------------------------------------------------操作指示------------------------------------------------------继电器设定值 ------------------------------------------------编程开关------------------------------------------------------开关组检查和计算举例 -------------------------------------测量数据------------------------------------------------------42记录信息------------------------------------------------------设定值和寄存器主菜单和子菜单 --------------------------技术数据------------------------------------------------------串行通信------------------------------------------------------事件代码 ---------------------------------------------------远程数据传输 ---------------------------------------------故障代码------------------------------------------------------特性热过载保护，电动机满载电流设定范围0.5...1.5×I n，安全停车时间设定范围2...120秒。
一概述智能控制器是框架式空气断路器的核心部件,适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行.同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控,遥调等，智能控制器支持多种协议以适用不同的组网要求。
二基本功能对于M型无任何可选功能（加＊的项目）时其功能配置为基本功能，如表1所示：表1 基本功能配置2。
1.3 通讯功能通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus,Profibus-DP，Device net。
2。
1.4增选功能选择增选功能为可选项，M型,H型都可以选择增选功能配置，不同增选功能代号与增选功能内容如表2所示.表2 增选功能配置表2。
1。
5 区域连锁及信号单元的选择“区域连锁及信号单元”为可选项,M型、H型都可以选择信号单元的功能配置，当信号单元选择为S2,S3时,控制器具备区域连锁功能.2.2 技术性能2。
2.1 适用环境工作温度：－10℃～＋70℃（24h•内平均值不超过+35℃)储存温度:－25℃～＋85℃安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露.污染等级：3级。
（在和断路器装配在一起的情况下)安装类别：Ⅲ。
（在和断路器装配在一起的情况下）2.2.2工作电源由辅助电源和电源互感器同时供电,保证负载很小和短路情况下控制都可以可靠工作。
控制器的供电方式有下面3种方式:a。
电源CT供电额定电流大于等于400A时，一次电流单相不低于0.4In，三相不低于0。
SPAC204M马达保护器通信协议（V1.2）第一章内容简要1.1 通信协议的目的本通信协议的作用使信息和数据在上位机（主站）和下位机（SPAC204M马达保护器）之间有效地传递，主站可以访问和设置通信网络内所有SPAC204M的通信变量。
1.2 MODBUS通信协议的版本本协议适用于SPAC204M低压马达保护器主体程序V0103版本（截至2009年3月2日），如产品软件升级则再进行协议修改。
1.3 传输特性传输方式：异步串行通信方式采用规约：MODBUS从站规约传输速率：1200 / 2400 / 4800 / 9600 / 19200bps。
传输电缆：采用带屏蔽的多芯铜导线，接口标准应采用一对双绞线。
组成RS-485网络时，双绞线电缆特性阻抗约120Ω，导线电阻应小于0.10Ω/m，导线间电容应小于60pF/m，导线与屏蔽层间电容小于100pF/m。
RS-485接口：端子A、B最大传输距离：1300米网络连接主站数目：1个网络连接从站数目：最多250个应答时间：大于3.5个字符时间RS-485网络匹配电阻的选取：双绞线网络两端的匹配电阻选取，以现场通信正常为准，一般地1.2km时取120Ω，600m时取220Ω，300m时取330Ω。
如通信误码率较大，观察通信时的波形，匹配电阻做适当改变。
第二章 MODBUS串行通信协议2.1 MODBUS协议基本规则以下规则确定在RS485回路中控制器和其他设备的通信规则：1.所有RS485回路通信应遵照主/从方式。
在这种方式下，信息和数据在单个主站和最多255个从站（监控设备）之间传递；2.主站将初始化和控制所有在RS485通信回路上传递的信息；3.无论如何都不能从一个从站开始通信；4.所有RS485环路上的通信都以“打包”方式发生。
一个报文就是一个简单的字符串（每个字符串8位），一个报文中最多可含255个字节。
组成这个报文的字节构成标准异步串行数据，并按8位数据位、1位停止位、无校验位的方式传递；5.主站发送报文称为请求，从站发送报文称为响应；6.任何情况从站只能响应主站一个请求。
CSP203 LA MACHINE92503015631 revASAMPLE SETTINGS CSP203 LA MACHINEDESCRIPTION • Thick, shaggy fuzz• Alternate octave up fuzz voice • True bypass switchingCONTROLSOCTAVE switch engagesoctave up fuzz mode (red LED indicates engaged)TONE knob controls the color of the fuzz signalOUTPUT knob controls overall effect volumeDISTORTION knob controls overall amount of fuzz FOOTSWITCH toggles effect on/bypass (blue LED indicates on)DIRECTIONS• Run a cable from your guitar to La Machine’s INPUT jack and run another cable from La Machine’s OUTPUT jack to your amplifier.• Start with all controls at 12 o’clock.• Turn the effect on by depressing the footswitch.• Rotate the OUTPUT knob clockwise to increase overall effect volume orcounterclockwise to decrease it.SPECIFICATIONS Input Impedance 13 kΩ, 500 HzOutput Impedance* 28 kΩNominal Input Level-14 dBVNoise Floor** -72 dBV Tone Control ±10 dB, 10 kHz Distortion Gain ±21 dB to +65 dB, 500 Hz Bypass True HardwireCurrent Draw 2.5 mA Power Supply9 volts DC*Output control at middle position**A-weighted, all controls at middle position, OCTAVE switch in the out position• Rotate the DISTORTION knob clockwise to increase amount of fuzz or counterclockwise to decrease it.• Rotate the TONE knob clockwise for a warmer fuzz sound or counterclockwise for a brighter fuzz sound.• To engage La Machine’s octave up fuzz mode, push in the OCTAVE switch.DUNLOP MANUFACTURING, INC. P .O. BOX 846 BENICIA, CA 94510 U.S.A. TEL: 1-707-745-2722 FAX: 1-707-745-2658POWERThe MXR La Machine is powered by one 9-volt battery (remove bottom plate to install), a 9-volt AC adapter such as the Dunlop ECB003/ECB003E, or a DC Brick ™ power supply .。
