A320“空中客车”(Airbus)双发中短程客机2010-01-02 15:06来源:互联网作者:航空图点击: 1546次A320“空中客车”(Airbus)双发中短程客机概况A320是欧洲空中客车工业公司研制的双发窄机身中短程客机。
该机采用最先进的设计和生产技术、新材料及先进数字式航空电子设备。
它是世界上第一种使用电传操纵的亚音速民用客机。
在A310的机翼基础上又进行了新的设计。
它比现在所有的单过道客机的客舱都宽敞，双水泡形的机身截面大大提高了货舱中装运行李和集装箱的能力。
空中客车工业公司对A320所确定的设计方针是“以新制胜”。
1979年7月宣布A320方案，当时称为SA计划，1982年2月正式编号为A320，1983年12月A320计划正式上马，并开始生产准备，1984年3月2日开始制造，1987年2月22日首次试飞，1988年2月获得型号合格证并交付使用。
截止1993年9月1日，各型A320共获得638架订货和411架意向订货，已交付415架。
A320的生产在空中客车工业公司各成员国中分工如下：法国航宇公司制造机翼前缘之前的机身、中央翼盒、发动机挂架以及最后总装；德国航宇公司制造中、后机身、襟翼、垂尾、方向舵以及舱内装修；英国航宇公司制造机翼主体、副翼和扰流片；西班牙航空制造公司制造尾翼、升降舵、主起落架舱门和后机身钣金件；比利时空中客车工业公司制造前缘缝翼。
A320有两种型别：A320-100 基本型。
为生产线上第21架之前的产品。
A320-200 远程型。
为生产线上第22架之后的产品。
它与-100型主要区别是：采用中央翼油箱，增加8034升燃油，航程增大2000公里；翼尖上装有与A310-300相似的“翼尖帆片”。
2010-01-02 15:06来源:互联网作者:航空图点击: 1547次A320“空中客车”(Airbus)双发中短程客机(航空图) 设计特点机翼悬臂式中下单翼，采用与A300/A310类似的超临界后加载翼型。
ATA24 电源系统一、概述图24—11．正常交流供电（见图24—1）两台IDG向飞机整个网络供电，参数：115V、400HZ、90KVA三相交流。
IDG（组合驱动发电机），由发电机和恒装组成，恒装作用使发电机频率恒定。
另外APU发电机也可向网络供电，参数同主GEN一样。
在地面，外电源可向飞机整个网络供电，参数：115V、400HZ、不小于90KVA，三相交流。
GEN1→AC BUS1→AC ESS BUS；GEN2→AC BUS2。
发电机不能并联供电，只能独立供电。
四级优先供电顺序：1）主发电机供电 2）地面电源供电 3）APU发电机供电 4）另一台主GEN供电2．正常直流供电（见图24—1）变压整流器TR将115V AC转为28VDC输出。
AC BU1S→TR1→DC BUS1；AC BUS2→TR2→DC BUS2。
DC BUS1 →DC ESS BUS和 DC BAT BUS供电。
DC BAT BUS→BAT充电或电瓶向DC BAT BUS放电。
3．故障情况图 24—2 TR1失效 TR1或TR2失效，AC ESS BUS →ESSTR→DC ESS BUS。
4、应急供电图24—3 应急发电机工作图24—4只有电瓶1）两AC BUS无电且飞机速度＞100Kts：（见图24—3）冲压涡轮RAT放出→给兰系统增压→驱动CSM/G →AC ESS BUS。
CSM/G →ESS TR →DC ESS BUS。
2）只有电瓶（见图24—4）静变流机STAT INV将DC变为115V单相AC输出：BAT 1→STAT INV →AC ESS BUS；BAT2 →DC ESS BUS5、电源系统供电情况A. 空中: 正常情况两台IDG向整个网络供电，或APU GEN代替失效的发电机供电。
应急情况下 1）EMER GEN供电。
2）STAT INV 工作B．地面：1）EXT PWR或APU GEN向整个网络供电。

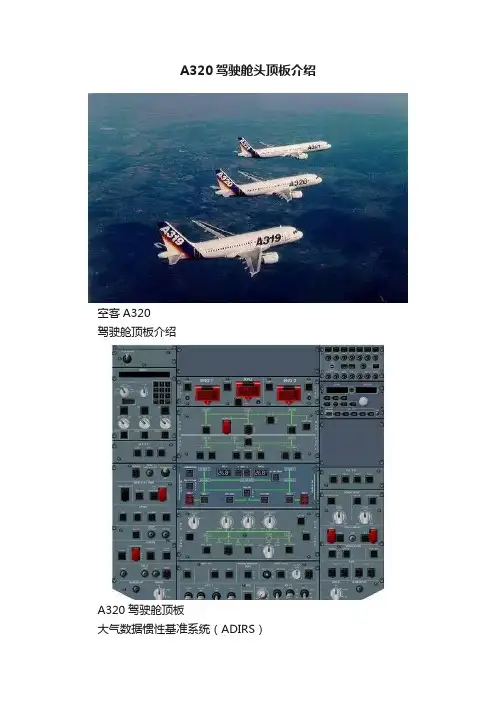

A320驾驶舱头顶板介绍空客A320驾驶舱顶板介绍A320驾驶舱顶板大气数据惯性基准系统（ADIRS）① IR1(2)(3)方式旋钮OFF：ADIRU 未通电，ADR 及IR 数据不可用。
NAV：正常工作方式给飞机各系统提供全部惯性数据ATT：在失去导航能力时，IR 方式只提供姿态及航向信息。
必须通过CDU 控制组件输入航向并需不断地更新。
(大约每10 分钟一次)② IR1(2)(3)灯故障灯(FAULT)：当失效影响了相应的IR 时琥珀色灯亮并伴有ECAM 注意信息常亮：相应的IR 失去闪亮：在ATT 姿态方式里姿态及航向信息可能恢复校准灯(ALIGN)：常亮：相应的IR 校准方式正常工作闪亮：IR 校准失效或10 分钟后没有输入现在位置，或关车时的位置和输入的经度或纬度差超过1度时熄灭：校准已完毕③ 电瓶供电指示灯仅当1 个或多个IR 由飞行电瓶供电时，琥珀色灯亮。
在校准的开始阶段。
但不在快速校准的情况下它也会亮几秒钟。
注：当在地面时，至少有一个ADIRU 由电瓶供电的情况下：·一个外部喇叭响·一个在外部电源板上的ADIRU 和AVNCS 蓝色灯亮④ 数据选择钮该选择钮用来选择将显示在ADIRS 显示窗里的信息测试：输入(ENT)和消除(CLR)灯亮且全部8 字出现TK/GS：显示真航迹及地速PPOS：显示现在的经纬度WIND：显示真风向及风速HDG：显示真航向和完成校准需要的时间(以分为单位)STS：显示措施代码⑤ 系统选择钮OFF：控制及显示组件(CDU)没有通电。
只要相关的IR 方式选择器没有在OFF(关)位ADIRS 仍在通电状态。
1.2.3：显示选择系统的数据⑥ 显示显示由数据选择器选择的数据键盘输入将超控选择的显示⑦ 键盘允许现在位置或在姿态(ATT)方式里的航向输入到选择的系统里字母键：N(北)/S(南)/E(东)/W(西)作为位置输入。
H( * )作为航向输入(ATT 方式)数字键：允许人工输入现在位置(或姿态方式里的磁航向)CLR (消除)键：如果数据是一个不合理的值，输入后综合提示灯亮。
史上最全、最详细A320驾驶舱讲解，必须收藏！源自@张德浩没有醉驾驶舱理念 FCTM-AOP-10-20-10空客飞机驾驶舱的设计通过飞机操作环境满足飞行机组的操作需求，同时保证电传操纵家族最大的共性。
A320系列飞机驾驶舱面板布局顶板 Overhead Panel遮光板 Glareshield主仪表板 Main Instrument Panel中央操纵台 Pedestal侧操纵台 Lateral Consoles脚蹬 Pedals设计理念 FCTM-AOP-10-20-20OVERHEAD PANEL 顶板与发动机相连的系统控制面板是垂直布局的，以便能直接并本能的完成正常/非正常程序。
此外，这个布局的目的是尽可能减少飞行机组的错误。
GLARESHIELD 遮光板遮光板支持自动飞行系统(AFS)的短期的策略控制。
可以“抬头”进行操纵并对于两名飞行员都能容易进行操纵。
MAIN INSTRUMENT PANEL 主仪表板主仪表板主要支持对于以下功能是必须的显示组件：‐ FLY 飞行 (PFD )‐ NAVIGATE 导航 (ND)‐ COMMUNICATE 通讯 (DCDU（新飞机部分选装）)‐ MONITOR the various aircraft systems 监控各个飞机系统(ECAM).The display units are located in the full and non-obstructed view of both pilots.显示组件位于两名飞行员全部并无遮挡的视野中。
PEDESTAL 中央操纵台中央操纵台主要支持以下控制：‐ 发动机和推力（发动机主电门，推力手柄）‐ 飞机形态（减速板手柄，襟翼手柄，方向舵配平）‐ 导航(MCDU, FMS)‐ 通信(RMP).风挡参考 CCOM/05-020 Clearview Windows1.fixed windows2.sliding windows侧窗操作参考FCOM/DSC-56-40 Sliding Windows 驾驶舱照明 FCOM/DSC-33-10 Cockpit Lighting驾驶舱通风 CCOM/02-090 Cockpit Air Conditioning驾驶舱应急设备FCOM/DSC-25-10 Flight DeckFCOM/DSC-25-20 Emergency Equipment撤离绳 CCOM/05-020 Escape Rope氧气 FCOM/DSC-35-20 Fixed Oxygen System for CockpitFCOM/PRO-NOR-SOP EMERGENCY EQUIPMENT驾驶舱预先准备检查下列应急设备‐ 救生衣存放‐ Xxx stowed‐防烟罩或PBE存放‐ 便携灭火瓶保险在位/压力绿区‐氧气面罩存放‐ 应急手电筒存放‐ 撤离绳存放顶板信息索引（按SOP检查操作顺序）风挡雨刷 WIPER 参考 FCOM/DSC-30-60-20 Rain Removal电源 ELEC 参考 FCOM/DSC-24-20 Electrical火警 FIRE参考 FCOM/DSC-26-20-20 Fire Protrction - Engines and APU 参考 FCOM/DSC-31-05-30 Attention - GettersAPU 参考 FCOM/DSC-49-20 APU空调 AIR COND参考 FCOM/DSC-21-10 Air Conditioning 参考 FCOM/DSC-36-20 PeneumaticA320A321通风 Ventilation参考 FCOM/DSC-21-30 Ventilation货舱加温 CARGO HEAT （选装）参考 FCOM/DSC-21-40 Cargo驾驶舱灯光 INT LT参考 FCOM/DSC-33-10 Cockpit Lighting舱音记录器 RCDR参考 FCOM/DSC-23-10-40 Cockpit Voice Recorder 参考 FCOM/DSC-31-60-20 FLT Recorders撤离 EVAC 参考FCOM/DSC-23-40-10 Emergency EvacuationADIRS 参考 FCOM/DSC-34-NAV-10-20 ADIRS经典款时尚款外部照明 EXT LT 参考 FCOM/DSC-33-20-20旅客通知 SIGNS参考 FCOM/DSC-33-30-20 Emergency Lighting参考 FCOM/DSC-33-40-10 Signs机舱增压 CABIN PRESS参考 FCOM/DSC-21-20-40 Pressurizition燃油 FUEL 参考 FCOM/DSC-28-20 Fuel构型I构型II(部分新飞机加装额外中央油箱ACT)音频转换 AUDIO SWITCHING参考 FCOM-DSC-23-10-50 Audio SwitchingRMP 参考 FCOM/DSC-23-10-20 Radio Management PanelACP 参考 FCOM/DSC-23-10-50 Audio Control Panel使用原理 FCTM/AOP-10-20-30顶板的暗舱概念每个按钮都有一盏或两盏灯:‐上部表示告警或系统状态(e.g. FAULT light, OPEN light).如果无需显示警告或系统状态，两个灰点取代灯的位置‐ 下部对应于:·在按钮电门上，对应系统控制的选项(e.g. ON, OFF, OVRD), or·在按钮上，对应系统的状态(e.g. MAN).如果无需显示系统控制的选项，两个灰点取代灯的位置。
A320驾驶舱设备以及各系统面板介绍首先，我们来介绍一些基本的驾驶舱设备。
A320的驾驶舱由两个座椅组成，左边是机长座位，右边是副驾驶座位。
每个座位都配备了用于控制飞机的操纵杆和脚踏板。
操纵杆用于控制飞行的姿态，包括上升、下降和转弯。
脚踏板用于控制飞机的方向，也就是左右转向。
在驾驶舱的中央，有一个大型的玻璃仪表板，称为电子集成仪表系统（EFIS）。
该系统由数个显示屏组成，用于显示飞机的各种重要信息。
这些信息包括航向、高度、速度、姿态、油量等。
驾驶员可以通过这些屏幕获得必要的信息，以便正确地操作飞机。
在驾驶舱的中上部分，有一个叫做全彩式头顶显示器（HUD）的设备。
该设备可以将飞行数据投影到飞行员的视场上，使其可以同时看到飞行数据和外界景象，从而提高飞行员的注意力和反应速度。
接下来我们来介绍一些系统面板。
A320的驾驶舱面板包括了飞行控制面板（FCP）、主要飞行显示（PFD）、导航显示（ND）、机组通信面板（GCP）、自动飞行面板（AFP）、空调操作面板（ACOP）等多个面板。
飞行控制面板（FCP）位于操纵杆旁边，用于控制自动驾驶系统。
飞行员可以通过该面板设定飞行的高度、速度和航向，在达到设定值后，飞机会自动进行相应的调整。
主要飞行显示（PFD）位于驾驶员的前方，在EFIS仪表板上显示飞机的基本航行参数，包括航向、高度、速度等信息。
导航显示（ND）用于显示导航信息，例如飞机当前位置、航路以及地图等，以帮助驾驶员进行导航。
机组通信面板（GCP）用于控制驾驶员与空中交通管制和其他机组成员之间的通信。
自动飞行面板（AFP）用于控制自动驾驶系统的工作模式和参数。
空调操作面板（ACOP）用于调整飞机的空调系统，以确保驾驶舱和客舱的舒适度。
除了上述面板外，A320的驾驶舱还有一些其他的设备和面板，用于控制飞机的其他系统，例如燃油系统、油门控制、液压系统、襟翼和襟翼翻板等。
这些设备和面板的位置和功能都是根据空中客车的标准设计，以保证驾驶员能够方便地控制飞机的各个部分和系统。

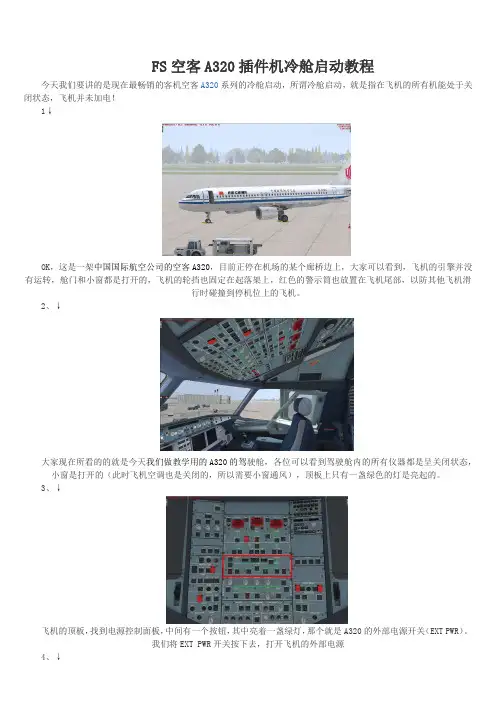

FS空客A320插件机冷舱启动教程今天我们要讲的是现在最畅销的客机空客A320系列的冷舱启动，所谓冷舱启动，就是指在飞机的所有机能处于关闭状态，飞机并未加电！1↓OK，这是一架中国国际航空公司的空客A320，目前正停在机场的某个廊桥边上，大家可以看到，飞机的引擎并没有运转，舱门和小窗都是打开的，飞机的轮挡也固定在起落架上，红色的警示筒也放置在飞机尾部，以防其他飞机滑行时碰撞到停机位上的飞机。
