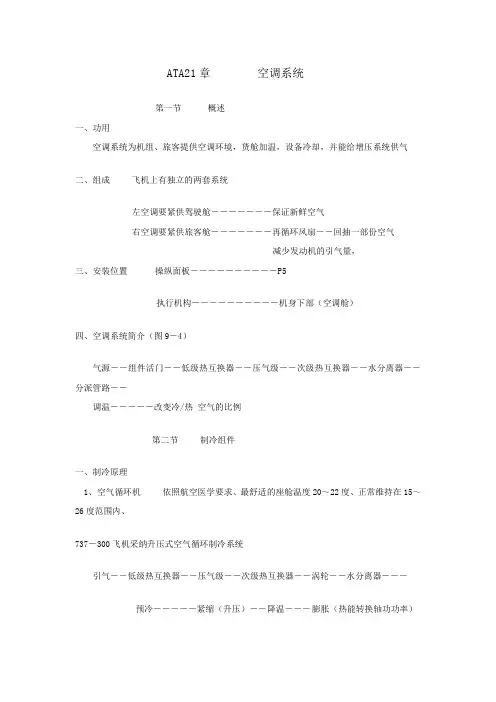

ATA21章空调系统第一节概述一、功用空调系统为机组、旅客提供空调环境,货舱加温,设备冷却,并能给增压系统供气二、组成飞机上有独立的两套系统左空调要紧供驾驶舱―――――――保证新鲜空气右空调要紧供旅客舱―――――――再循环风扇――回抽一部份空气减少发动机的引气量,三、安装位置操纵面板――――――――――P5执行机构―――――――――-机身下部(空调舱)四、空调系统简介(图9-4)气源――组件活门――低级热互换器――压气级――次级热互换器――水分离器――分派管路――调温―――――改变冷/热空气的比例第二节制冷组件一、制冷原理1、空气循环机依照航空医学要求、最舒适的座舱温度20~22度、正常维持在15~26度范围内、737-300飞机采纳升压式空气循环制冷系统引气――低级热互换器――压气级――次级热互换器――涡轮――水分离器―――预冷―――――紧缩(升压)――降温―――膨胀(热能转换轴功功率)CRJ-200飞机采纳三轮式空气循环制冷系统原理涡轮别离驱动压气级和风扇(减少涡轮风扇及操纵活门)涡轮风扇涡轮冷却器――――涡轮压气级涡轮风扇压气级其大体原理:空气在涡轮中进行膨胀,内能减少,同时对外作功,驱动压气级,空气在压气级一端被紧缩,温度升高,然后通过二级热互换器再次降温后,在空气循环机的涡轮一端膨胀做功,将热能转化为动能,使空气本身的温度和压力大大降低,由此取得具有要求的冷空气二、热互换器把热量从一种载热介质传递给另一种载热介质的设备热互换器空气/空气―――――――――――――――空气作为介质空气/液体―――――――――――――――液体作为介质液体/液体―――――――――――――――液体作为介质升温为目的――加热器降温为目的――散热器3、组件活门――开关作用正常流量‘AUTO’位―――――55磅/分操纵引气进入组件的流速高流量‘HIGH’位―――――――80磅/分高流量‘APU’位―――――――100磅/分工作原理;电门在自动位时,随座舱高度转变进行流量调剂,当座舱高度增加供气量慢慢减小,达到55磅/分,假设另一组件关闭,程序将自动转为高流量。

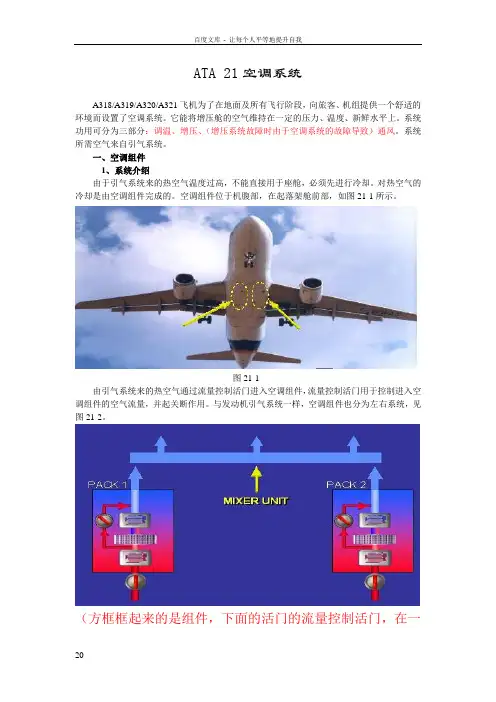

ATA 21空调系统A318/A319/A320/A321飞机为了在地面及所有飞行阶段,向旅客、机组提供一个舒适的环境而设置了空调系统。
它能将增压舱的空气维持在一定的压力、温度、新鲜水平上。
系统功用可分为三部分:调温、增压、(增压系统故障时由于空调系统的故障导致)通风。
系统所需空气来自引气系统。
一、空调组件1、系统介绍由于引气系统来的热空气温度过高,不能直接用于座舱,必须先进行冷却。
对热空气的冷却是由空调组件完成的。
空调组件位于机腹部,在起落架舱前部,如图21-1所示。
图21-1由引气系统来的热空气通过流量控制活门进入空调组件,流量控制活门用于控制进入空调组件的空气流量,并起关断作用。
与发动机引气系统一样,空调组件也分为左右系统,见图21-2。
(方框框起来的是组件,下面的活门的流量控制活门,在一级热交换机与空气循环机之间到二级热交换机出口的活门是旁通活门)图21-2空调组件(PACK)内部有一组空气循环机和两级热交换器。
空气循环机利用热空气驱动涡轮,消耗热量来降低热空气温度。
两级热交换器是利用外来冷空气给热空气散热,降低热空气温度,冷空气由PACK进口风门和PACK出口风门控制,见图21-3。
为控制空调组件出口温度,在组件上装有旁通活门,通过控制旁通活门开度,可控制流经空气循环机和热交换器热空气流量,从而控制空调组件出口温度。
(从二级热交换器出来的空气温度一般都很低)(两级热交换器之间是空气循环机,空气循环机中有涡轮)图21-3旁通活门和流量控制活门对于A319/A320/A321飞机,是由PACK控制器控制,对于A318飞机,是由空调系统控制器控制(ACSC)。
PACK进口风门和PACK出口风门也由PACK 控制器控制或空调系统控制器控制(ACSC)。
为避免在起飞着陆时,外来物进入空调组件,PACK进口风门和PACK出口风门将自动关闭。
两个空调组件是自动的和相互独立地提供冷空气,供到混合总管。

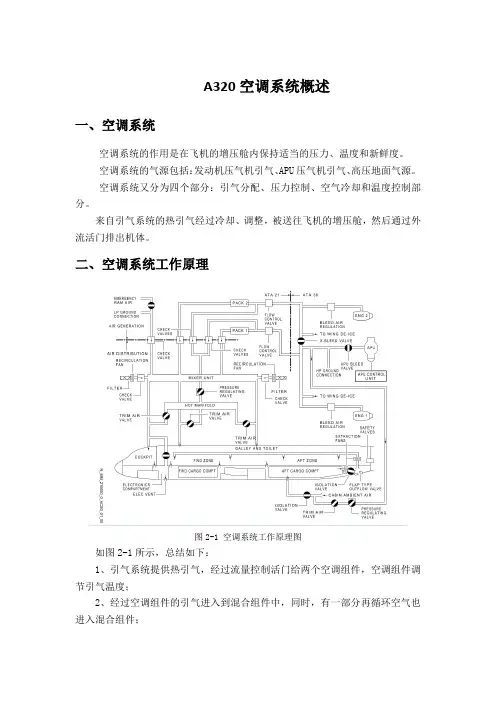

A320空调系统概述一、空调系统空调系统的作用是在飞机的增压舱内保持适当的压力、温度和新鲜度。
空调系统的气源包括:发动机压气机引气、APU压气机引气、高压地面气源。
空调系统又分为四个部分:引气分配、压力控制、空气冷却和温度控制部分。
来自引气系统的热引气经过冷却、调整,被送往飞机的增压舱,然后通过外流活门排出机体。
二、空调系统工作原理图2-1 空调系统工作原理图如图2-1所示,总结如下:1、引气系统提供热引气,经过流量控制活门给两个空调组件,空调组件调节引气温度;2、经过空调组件的引气进入到混合组件中,同时,有一部分再循环空气也进入混合组件;3、一旦两台空调组件都故障,一个冲压空气活门(图2-2)可以提供冲压空气到混合组件;4、混合组件是空调系统引气分配的核心部件,经过混合组件的空气将会分别被分配到驾驶舱、前客舱和后客舱三个区域;5、经过混合组件的空气还会和热总管中的热引气进行混合,这些热引气通过空气配平活门调节各个区域的温度;6、提供到机身的空气最终通过外流活门排出机外。
图2-2 冲压空气活门三、空调组件空调组件是最基本也是空调系统最主要的温度调节组件1、空调组件的位置图3-1 空调组件进气口图3-2 空调组件出气口A320装有两台可独立工作的空调组件PACK1(10HM)和PACK2(11HM),它们连接到引气总管,位于起落架舱前部的翼根处,准确的说,两个组件位于隔框35 和41 之间的机腹整流罩非增压区域。
每个PACK有一个进气口和一个出气口,如图3-1和图3-2所示。
2、空调组件的组成图3-3 空调组件部件图如图3-3所示,每一个PACK组件由8部分组成:主热交换器、初级热交换器、管道、空气循环装置(包括涡轮、再循环风扇)、冷凝器、水分离器、再加热器和止回阀。
3、空调组件的工作过程如图3-4所示,空调组件的工作过程可总结如下:(1)从空调组件进气口进来的外界空气先后流过主、初级热交换器,然后一部分从从空调组件的出气口流出,一部分通过再循环风扇形成再循环空气。

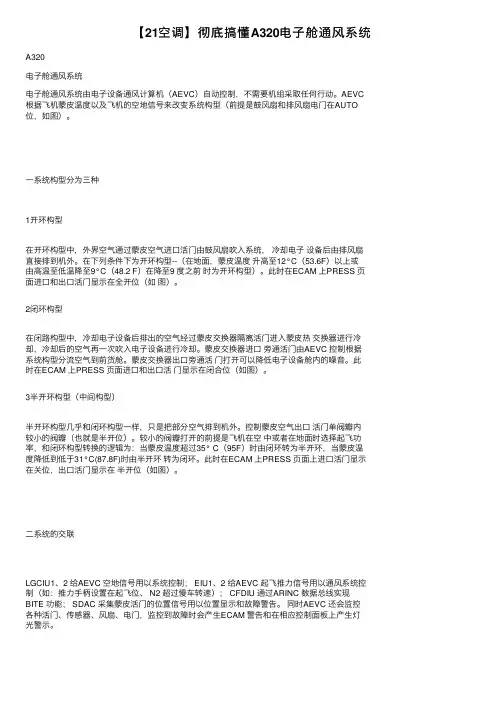

【21空调】彻底搞懂A320电⼦舱通风系统A320电⼦舱通风系统电⼦舱通风系统由电⼦设备通风计算机(AEVC)⾃动控制,不需要机组采取任何⾏动。
AEVC 根据飞机蒙⽪温度以及飞机的空地信号来改变系统构型(前提是⿎风扇和排风扇电门在AUTO 位,如图)。
⼀系统构型分为三种1开环构型在开环构型中,外界空⽓通过蒙⽪空⽓进⼝活门由⿎风扇吹⼊系统,冷却电⼦设备后由排风扇直接排到机外。
在下列条件下为开环构型--(在地⾯,蒙⽪温度升⾼⾄12°C(53.6F)以上或由⾼温⾄低温降⾄9°C(48.2 F)在降⾄9 度之前时为开环构型)。
此时在ECAM 上PRESS 页⾯进⼝和出⼝活门显⽰在全开位(如图)。
2闭环构型在闭路构型中,冷却电⼦设备后排出的空⽓经过蒙⽪交换器隔离活门进⼊蒙⽪热交换器进⾏冷却,冷却后的空⽓再⼀次吹⼊电⼦设备进⾏冷却。
蒙⽪交换器进⼝旁通活门由AEVC 控制根据系统构型分流空⽓到前货舱。
蒙⽪交换器出⼝旁通活门打开可以降低电⼦设备舱内的噪⾳。
此时在ECAM 上PRESS 页⾯进⼝和出⼝活门显⽰在闭合位(如图)。
3半开环构型(中间构型)半开环构型⼏乎和闭环构型⼀样,只是把部分空⽓排到机外。
控制蒙⽪空⽓出⼝活门单阀瓣内较⼩的阀瓣(也就是半开位)。
较⼩的阀瓣打开的前提是飞机在空中或者在地⾯时选择起飞功率,和闭环构型转换的逻辑为:当蒙⽪温度超过35° C(95F)时由闭环转为半开环,当蒙⽪温度降低到低于31°C(87.8F)时由半开环转为闭环。
此时在ECAM 上PRESS 页⾯上进⼝活门显⽰在关位,出⼝活门显⽰在半开位(如图)。
⼆系统的交联LGCIU1、2 给AEVC 空地信号⽤以系统控制; EIU1、2 给AEVC 起飞推⼒信号⽤以通风系统控制(如:推⼒⼿柄设置在起飞位、 N2 超过慢车转速); CFDIU 通过ARINC 数据总线实现BITE 功能; SDAC 采集蒙⽪活门的位置信号⽤以位置显⽰和故障警告。
