9 恒定电流综合检测知识讲解

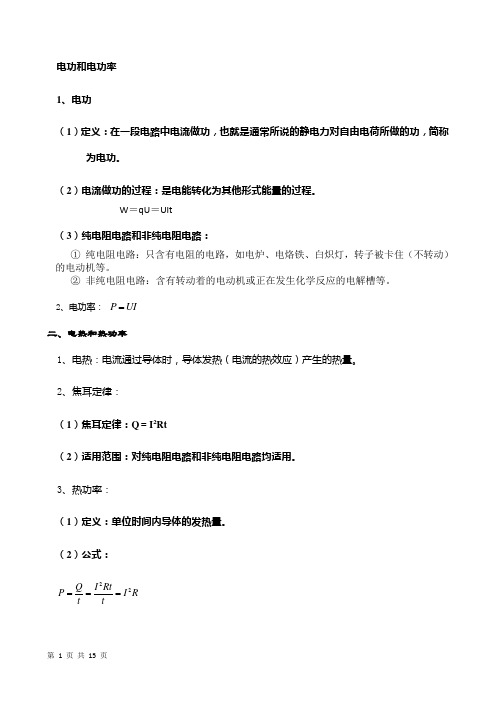

电功和电功率 1、电功（1）定义：在一段电路中电流做功，也就是通常所说的静电力对自由电荷所做的功，简称为电功。

（2）电流做功的过程：是电能转化为其他形式能量的过程。

W ＝qU ＝UIt（3）纯电阻电路和非纯电阻电路：① 纯电阻电路：只含有电阻的电路，如电炉、电烙铁、白炽灯，转子被卡住（不转动）的电动机等。

② 非纯电阻电路：含有转动着的电动机或正在发生化学反应的电解槽等。

2、电功率： P UI =二、电热和热功率1、电热：电流通过导体时，导体发热（电流的热效应）产生的热量。

2、焦耳定律：（1）焦耳定律：Q ＝I 2Rt（2）适用范围：对纯电阻电路和非纯电阻电路均适用。

3、热功率：（1）定义：单位时间内导体的发热量。

（2）公式：22Q I Rt P I R t t===三、电功和电热1、在纯电阻电路中，电流通过电阻元件时，电流做功——电能全部转化为内能（电功等于电热：Q ＝W ）。

22U Q W UIt I Rt t R====2、在非纯电阻电路中：电流做功——电能转化为机械能、化学能和内能等（电功大于电热：W ＞Q ）。

W UIt =，2Q I Rt = （即：UIt ＞I 2Rt ）三、电功率和热功率 1、区别：（1）电功率：某段电路消耗的全部电功率 P ＝UI（2）热功率：某段电路因发热而消耗的功率P ＝I 2R 2、联系：（1）纯电阻电路：P 电＝P 热22U P UI I R R===（2）非纯电阻电路：P 电＝P 热＋P 其他（P 电＞P 热）P 电＝UI ，P 热＝I 2R P 其他＝P 电－P 热【例2】一台电动机，额定电压是220V ，线圈电阻r ＝0.4Ω，在额定电压下通过的电流是50A ，则在额定电压下，电动机的输入功率P 入和热功率P 热分别为多少？其输出功率P 出又是多少？分析：P 入＝UI ＝220×50＝1.1×104W ＝11kW P 热＝I 2R ＝502×0.4＝1000W ＝1kW P 出＝P 入－P 热＝10kW【例3】一直流电动机的线圈电阻一定，当电源电压U 1＝0.3V 时，电动机不转动，通过电动机的电流为I 1＝0.3A ，当U 2＝2V 时，电动机正常运转，此时通过电动机的电流I 2＝0.8A 。

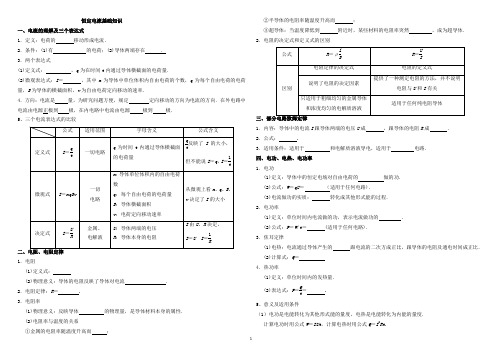

1恒定电流基础知识 一、电流的理解及三个表达式1．定义：电荷的 移动形成电流．2．条件：(1)有 的电荷；(2)导体两端存在 ． 3．两个表达式(1)定义式： ，q 为在时间t 内通过导体横截面的电荷量．(2)微观表达式：I ＝ ，其中n 为导体中单位体积内自由电荷的个数，q 为每个自由电荷的电荷量，S 为导体的横截面积，v 为自由电荷定向移动的速率．4．方向：电流是 量，为研究问题方便，规定 定向移动的方向为电流的方向．在外电路中电流由电源正极到 极，在内电路中电流由电源 极到 极． 5、三个电流表达式的比较1．电阻(1)定义式：(2)物理意义：导体的电阻反映了导体对电流 ． 2．电阻定律：R ＝ . 3．电阻率(1)物理意义：反映导体 的物理量，是导体材料本身的属性． (2)电阻率与温度的关系①金属的电阻率随温度升高而 ；②半导体的电阻率随温度升高而 ；③超导体：当温度降低到 附近时，某些材料的电阻率突然 ，成为超导体． 2．电阻的决定式和定义式的区别1．内容：导体中的电流I 跟导体两端的电压U 成 ，跟导体的电阻R 成 ． 2．公式： .3．适用条件：适用于 和电解质溶液导电，适用于 电路． 四、电功、电热、电功率 1．电功(1)定义：导体中的恒定电场对自由电荷的 做的功．(2)公式：W ＝qU ＝ （适用于任何电路)． (3)电流做功的实质： 转化成其他形式能的过程． 2．电功率(1)定义：单位时间内电流做的功，表示电流做功的 ．(2)公式：P ＝W /t ＝ (适用于任何电路)． 3．焦耳定律(1)电热：电流通过导体产生的 跟电流的二次方成正比，跟导体的电阻及通电时间成正比． (2)计算式：Q ＝ 4．热功率(1)定义：单位时间内的发热量． (2)表达式：P ＝Q t＝ . 5、意义及适用条件（1）电功是电能转化为其他形式能的量度，电热是电能转化为内能的量度． 计算电功时用公式W ＝IUt ，计算电热时用公式Q ＝I 2Rt .2（2）从能量转化的角度来看，电功和焦耳热之间的数量关系是W ≥Q 、UIt ≥I 2Rt .①纯电阻电路：如电炉等构成的电路，电流做功将电能全部转化为内能，此时有W ＝Q .计算时可任选一公式：W ＝Q ＝Pt ＝I 2Rt ＝UIt ＝U 2Rt .②非纯电阻电路：如含有电动机、电解槽等的电路，电流做功除将电能转化为内能外，还转化为机械能、化学能等，此时有W >Q .电功只能用公式W ＝UIt 来计算，焦耳热只能用公式Q ＝I 2Rt 来计算．对于非纯电阻电路，欧姆定律不再适用五、串、并联电路的特点 1．特点对比2.(1)串联电路的总电阻 其中任一部分电路的总电阻．(2)并联电路的总电阻 其中任一支路的总电阻，且小于其中最小的电阻．(3)无论电阻怎样连接，每一段电路的总耗电功率P 总是等于各个电阻耗电功率之 ． (4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变 ． 六、电源的电动势和内阻 1．电动势(1)定义：电动势在数值上等于非静电力把1 C 的 在电源内从 移送到 所做的功． (2)表达式(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量． 2．内阻电源内部也是由导体组成的，也有电阻，叫做电源的 ，它是电源的另一重要参数． 七、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成 ，跟内、外电路的电阻之和成 ．2．公式⎩⎪⎨⎪⎧I ＝E R ＋r只适用于纯电阻电路E ＝U 外＋U 内适用于任何电路3．路端电压U 与电流I 的关系 (1)关系式：U ＝ . (2)U －I 图象如图1所示．①当电路断路即I ＝0时，纵坐标的截距为 ．②当外电路电压为U ＝0时，横坐标的截距为 ． ③图线的斜率的绝对值为电源的 ． 两种图像的比较电阻中的电流随电阻两端电压的变化八、电路动态变化的分析1、电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化．2、电路动态分析的方法(1)程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U端的变化→固定支路⎩⎪⎨⎪⎧并联分流I 串联分压U→变化支路.(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．3②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．图3③在如图3所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R 并与灯泡并联，另一段R 串与并联部分串联．A 、B 两端的总电阻与R 串的变化趋势一致．3．“串反并同”结论法(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大。

恒定电流知识点总结恒定电流知识点总结恒定电流1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内通过导体横载面的电量(C)，t:时间(s)｝2.欧姆定律：I=U/R{I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝4.纯电阻电路中:由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝6.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝7.电阻、电阻定律：R=L/S{:电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝8.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U 外{I:电路中的.总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝9.电路的串/并联串联电路(P、U与R成正比)并联电路(P、I与R 成反比)电阻关系(串同并反)R串=R1+R2+R3+1/R并=1/R1+1/R2+1/R3+电流关系I总=I1=I2=I3I并=I1+I2+I3+电压关系U总=U1+U2+U3+U总=U1=U2=U3功率分配P总=P1+P2+P3+P总=P1+P2+P3+10.欧姆表测电阻(1)电路组成(2)测量原理两表笔短接后,调节Ro使电表指针满偏，得Ig=E/(r+Rg+Ro)接入被测电阻Rx后通过电表的电流为Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)由于Ix与Rx对应，因此可指示被测电阻大小(3)使用方法:机械调零、选择量程、欧姆调零、测量读数{注意挡位(倍率)｝、拨off挡。

《恒定电流》知识点与典型例题解析《恒定电流》知识点与例题解析知识点总结一、基本概念及基本规律1．电流 电流的定义式：t q I =，适用于任何电荷的定向移动形成的电流。

对于金属导体有I=nq v S （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），此公式只适用于金属导体，千万不要到处套用。

2．电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比，公式：sl R ρ=。

（1）ρ是反映材料导电性能的物理量，叫材料的电阻率，单位是Ω m 。

（2）纯金属的电阻率小，合金的电阻率大。

（3）材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。

）铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。

②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。

③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。

能够发生超导现象的物体叫超导体。

材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。

我国科学家在1989年把T C 提高到130K 。

现在科学家们正努力做到室温超导。

3．部分电路欧姆定律 RU I =（适用于金属导体和电解液，不适用于气体导电） 电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。

还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。

4．电动势与电势差电动势：E=W/q ，单位：V电势差：U=W/q ，单位：V在电源外部的电路中，是静电力对自由电荷做正功，电流由电源的正极流向负极，沿电流方向电势降低；而在电源内部是电荷受的非静电力克服静电力做功，电流由负极流向正极，沿电流电势升高。

恒定电流知识点归纳恒定电流是指电路中通过导体的电流是保持不变的状态。

在恒定电流下，电流的大小不会随时间的变化而变化。

以下是有关恒定电流的一些重要知识点的概括。

1.恒定电流的特点：恒定电流的特点是电路中通过导体的电流大小是不变的。

这意味着电流在整个电路中的各个点上的大小保持一致。

2.恒定电流的产生：恒定电流可以通过直流电源或恒定电流源提供。

直流电源提供的电流是恒定的，而恒定电流源则通过自身的控制系统来维持恒定的电流输出。

3.恒定电流和欧姆定律：根据欧姆定律，电流、电阻和电压之间存在以下关系：I=V/R，其中I是电流，V是电压，R是电阻。

在恒定电流下，电阻不变，则根据欧姆定律，电压和电流成正比。

4.恒定电流的测量：恒定电流可以通过电流表来测量。

电流表是连接在电路中的一种测量仪器，它可以测量通过它的电流大小。

在恒定电流下，电流表的指针或数字显示将保持不变。

5.恒定电流与电路元件的关系：在恒定电流下，电路中不同的电路元件会表现出不同的特性。

例如，电阻器基于欧姆定律会产生电压降，电流源会保持恒定输出电流。

6.恒定电流和能量转换：在恒定电流下，电路中的能量转换是恒定的。

例如，在恒定电流通过电阻器时，电能被转化为热能，从而导致电阻器发热。

这种能量转换是稳定的，不会随时间的推移而变化。

7.恒定电流和电路分析：恒定电流可以简化电路分析。

由于电流保持不变，可以使用基本电路定律（如欧姆定律和基尔霍夫定律）对电路进行分析，并解决电路中的未知量。

8.恒定电流和电路中的其他影响因素：在实际电路中，还存在其他影响恒定电流的因素，如电路中的电感和电容等。

这些元素会引入电流的变化，并导致电路中的振荡和反馈效应。

总结：恒定电流是电路中通过导体的电流保持不变的状态。

恒定电流不受时间的影响，具有稳定的特点。

恒定电流与欧姆定律、电路元件的特性、能量转换和电路分析等有着密切关系。

对于电路设计和分析来说，恒定电流是一个基本的概念，对于理解电路的行为和性能非常重要。

恒定电流知识点恒定电流是电学中的一项基本概念，指电路中流过导体的电流大小保持不变的情况。

在恒定电流下，电流值不随时间变化，因此也称之为恒流。

恒定电流有以下几个重要的知识点：一、恒定电流的特征恒定电流的特征在于电流的大小保持不变，这意味着每个电子的流动速度和数量都是恒定的。

在一个闭合电路中，电子从正极流向负极，形成电流的闭合回路。

在该回路中，电流通过导线以相同的速率和数量流动，不随时间变化。

二、恒定电流的电路关系在恒定电流的情况下，电路中的电压和电阻呈线性关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值：I = V/R。

换句话说，当电压保持不变时，电流与电阻成反比关系；当电阻保持不变时，电流与电压成正比关系。

三、恒定电流的单位和测量恒定电流的单位是安培（A）。

安培是国际单位制中电流的基本单位，表示每秒通过导体横截面上的电荷量。

测量电流常用的仪器是电流表，连接在电路中的导线上，可准确测量电流的大小。

四、恒定电流的应用恒定电流在电学中有广泛的应用。

在日常生活中，我们常见的电子设备如电灯、电视、冰箱等都需要恒定电流来正常工作。

此外，恒定电流还被广泛应用于电化学、电镀、电解等工业领域。

五、恒定电流的影响因素恒定电流的大小受多种因素影响。

其中，电源的电压和电阻是两个主要因素。

当电源的电压增大或电阻减小时，电流也会相应地增大。

此外，电路中的温度、导线材料等因素也会对恒定电流产生影响。

六、恒定电流的安全问题在处理恒定电流时，安全是非常重要的考虑因素。

电流过大可能对人体产生危险，因此，我们需要采取正确的安全措施，如佩戴绝缘手套和穿戴防护设备，以确保自身安全。

总结：恒定电流是电学中的核心概念，表征电路中电流保持不变的情况。

了解恒定电流的特征、电路关系、单位和测量方法、应用领域、影响因素以及安全问题对于理解电学原理和应用非常重要。

在日常生活中，我们常常接触到恒定电流，因此理解和熟悉恒定电流的知识点对我们来说至关重要。

恒定电流知识点总结一、知识网络电流：定义、微观式：I=q/t，I=nqSv电压：定义、计算式：U=W/q，U=IR。

导体产生电流的条件：导体两端存在电压电阻：定义、计算式：R=U/I，R=ρl/s。

金属导体电阻值随温度升高而增大基本半导体：热敏、光敏、掺杂效应概念超导：注意其转变温度电动势：由电源本身决定，与外电路无关，是描述电源内部非静电力做功将其它形式的能转化为电能的物理量电阻定律：R=ρl/s欧姆定律：部分电路：I=U/R闭合电路：I=E/(R+r)，或E=U 内+U 外=IR+Ir适用条件：用于金属和电解液导电恒电功：规律定电流电功率：公式：W=qU=Iut纯电阻电路：电功等于电热非纯电阻电路：电功大于电热，电能还转化为其它形式的能用电器总功率：P=UI，对纯电阻电路：P=UI=I2R=U2/R电源总功率：P 总=EI电源输出功率：P 出=UI电源损失功率：P 损=I2r电源的效率：=P出⨯100% =U⨯100% ，P出E对于纯电阻电路，效率为100%实验二、知识归纳伏安法测电阻：R=U/I，注意电阻的内、外接法对结果的影响描绘小灯泡的伏安特性测定金属的电阻率：ρ=R s / l测定电源电动势和内阻电表的改装：多用电表测黑箱内电学元件一、部分电路欧姆定律电功和电功率(一)部分电路欧姆定律1.电流(1)电流的形成：电荷的定向移动就形成电流。

形成电流的条件是：①要有能自由移动的电荷；②导体两端存在电压。

(2)电流强度：通过导体横截面的电量q 跟通过这些电量所用时间t 的比值①电流强度的定义式为：②电流强度的微观表达式为：n 为导体单位体积内的自由电荷数，q 是自由电荷电量，v 是自由电荷定向移动的速率，S 是导体的横截面积。

(3)电流的方向：物理学中规定正电荷的定向移动方向为电流的方向，与负电荷定向移动方向相反。

在外电路中电流由高电势端流向低电势端，在电源内部由电源的负极流向正极2.电阻定律(1)电阻：导体对电流的阻碍作用就叫电阻，数值上：。

高中物理恒定电流知识点归纳恒定电流是指电流大小和方向不发生变化的电流，它在电路中的作用非常重要。

本文将对恒定电流的相关知识进行归纳。

恒定电流的基础概念在电路中，电子在导体中移动形成电流。

电流的大小和方向取决于电子的数量和移动方向。

如果电子的数量和移动方向保持不变，那么电流就是恒定电流。

恒定电流可以表示为：I = Q / t其中，I 表示电流，Q 表示通过截面的电荷量，t 表示时间。

恒定电流的单位是安培（A）。

恒定电流的特性恒定电流有以下特性：1.电流大小不变：恒定电流在电路中流动时，电流大小不会发生变化。

2.电流方向不变：恒定电流在电路中流动时，电流方向不会发生变化。

3.电流稳定：恒定电流在电路中流动时，电流稳定，不会出现突然增加或减小的情况。

4.恒定电流的大小受电压和电阻的影响：当电压和电阻不变时，恒定电流大小保持不变。

恒定电流的计算方法1.直接测量电流表读数：将电流表串联在电路中，测量电流表的读数，即可得知电路中的电流大小。

2.根据欧姆定律计算：欧姆定律表示 U = RI，其中 U 表示电压，R 表示电阻，I 表示电流。

利用欧姆定律，可以根据电源电压和电阻计算出电路中的电流大小。

3.根据功率和电压计算：根据功率公式 P = UI，其中 P 表示功率，U 表示电压，I 表示电流，利用功率公式可以根据电源功率和电压计算出电路中的电流大小。

恒定电流的应用1.简单电路：在简单的电路中，恒定电流可以用于驱动电器，如电灯、电风扇等。

2.电化学：在电化学反应中，恒定电流可以用于电解、电沉积等过程。

3.电磁学：在电磁学中，恒定电流可以用于产生恒定的磁场。

4.计算机技术：在计算机技术中，恒定电流用于计算机主板上的电源电路。

恒定电流的注意事项1.确保电路合理：在使用恒定电流时，需要确保电路结构合理，避免短路，否则会引起危险。

2.谨慎操作电路：在操作电路时，应该正确选择电器、电源和电线，以及正确地连接电路，避免出现电击等危险。

9 恒定电流综合检测暑期生活第九篇：恒定电流复习目标1 .通过含容电路、动态问题、电功率分配问题的讨论，提高对电路的判断分析 能力。

2.通过解决含有电表的各类电路问题、电路故障的分析、黑箱问题的讨论，提 高解决电学实验问题的能力。

一、选择题(本题共12小题，共48分，在每小 题给出的四个选项中，有的只有一个选项正 确，有的有多个选项正确，全部选对的得 4分，选对但不全的得 2分，有选错的得 0分) 1.某课外活动小组将锌片和铜片插入一个西红柿中，用电压表测量 ' 铜片和锌片间电压为 0.30V.然后又将同样的 10个西红柿电池串联成电池组 (n 个相同电池串联时，总电动势为 nE ，总电阻为nr)，与一个额定电压为 1.5V 、额定功率为1W 的小灯泡相连接，小灯泡不 发光，测得小灯泡两端的电压为 0.2V.对此现象以下解释正确的是( )A .西红柿电池组的电动势大于小灯泡的额定电压，小灯泡已经烧毁B .西红柿电池组不可能提供电能C .西红柿电池组提供的电功率太小D •西红柿电池组的内阻远大于小灯泡的电阻 2•如图所示是一火警报警器的部分电路示意图，其中 R 3为用半 导体热敏材料制成的传感器•值班室的显示器为电路中的电流 表，a 、b 之间接报警器•当传感器 R s 所在处出现火情时，显示 器的电流I 、报警器两端的电压 U 的变化情况是 ( )A . I 变大，U 变大B . I 变大，U 变小C . I 变小，U 变小D . I 变小，U 变大3•—个电池组的电动势为 E ,内阻为r ，用它给一电阻为 R 的直流电动机供电, 正常工作时，通过电动机的电流为 I ，电动机两端的 电压为U ，经时间t4 .把标有“ 220V,100W ”的A 灯和“ 220V,200W ”的B 灯串联起来，接入 220V 的电路 中，不计导线电阻，则下列判断中正确的是( )A •两灯的电阻之比 R A : RB = 2 : 1 B •两灯的实际电压之比C .两灯实际消耗的功率之比 P A : P B = 1 : 2D .在相同时 间内，两灯实际发热之比为 Q A : Q B = 1 : 25.如图所示，电阻R I = 20 Q,电动机内阻的阻值R 2= 10 Q 当开关打开时，电流表的示数是 l o = 0.5A ，当开关合上后，电动机转 动起来，电路两端的电压不变，电流表的示数 I 和电路消耗的电 功率P 应是 ()A . I = 0.5AB . I<1.5AC . P = 15W 6 .在如图所示的电路中，由于某个电阻发生故障，电压表和电 流表的读数都增大，如果两只电表都可看作理想电表，则一定是()A . R 1断路B . R 1短路C . R 2短路D . R 3短 路7.在如图所示的电路中，电源电动势为 E 、内电阻为r , C 为电 容器，R 0为定值电阻，R 为滑动变阻器.开关闭合后，灯泡 L 能当电动机( )A .电源在内外电路做的功为 (I 2r + IU)tB .电池消耗的化学能为 IEtC .电动机输出的机械能为 IEt — l 2(R + r)t D .电池组的效率为 U —lrEh—©—-------- 1 1 ------------ _11 ----- ,£. _____________ ] 1正常发光•当滑动变阻器的滑片向右移动时，下列判断正确的是（ ）A .灯泡L 将变暗B .灯泡L 将变亮C .电容器C 的电荷量减小D .电容器C 的电荷量增大 &在商店选购一个 10 的电容器，在只有一台多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡 ②直流电流挡 ③欧姆挡④交流电压挡选好量程以后，再将多用电表两根测试表笔接待检电容器，如果电容器是优质的，电表指针应该是：⑤不偏转⑥偏转至最右边 ⑦偏转至中值⑧偏转一下又返回最左边正确的选项是A .①⑤B .①⑥C .③⑤D .③⑧ 9.如图所示，电阻 R i = 20 Q,电动机线圈电阻R 2= 10 Q 当开关S 断开时，电流表的示数为 0.5A ;当开关S 闭合后，电动机转起 来，电路两端电压不变.电流表显示的电流 I 或电路消耗的电功 率P 应是（ ）A . I = 1.5AB . I>1.5AC . P = 15WD . P<15W10. 在如图所示的 U —I 图象中，直线I 为某一电源的路端电压 与电流的关系图象，直线n 为某一电阻 R 的伏安特性曲线.用该 电源直接与电阻 R 相连组成闭合电路.由图象可知（ ）A .电源的电动势为 3V ，内阻为0.5 QB .电阻R 的阻值为1 QC .电源的输出功率为 2WD .电源的效率为 66.7%11. 下面列出的是某种电视机、电风扇、空调机和电冰箱铭牌上的一些参数：“5彩色电视按收机匸作电压;17O-24OV 工作频率；5OHz 额圧功率:酷戏 BC —65J?电冰箱匸作电J E ：22OV T 作频率;50Hz 额定功率;70W耗电量8kW • h/24h 根据铭牌上提供的信息，下列说法正确的是 （ ）A .四种电器都正常工作时电风扇中通过的电流最小B .四种电器都正常工作时空调机消耗的电功率最大C .在24小时内正常使用的电冰箱比连续运转的电风扇耗电多D .在24小时内正常使用的电冰箱比连续运转的电风扇耗电少KFR —33GW 空调机工作电圧;200¥ 工作频率;5OHz 制冷/制热电流:6. 2A/6.2AKS —69电风扇W'ffr额定电K : 220V匸作频率:50llz 额從功率;65 W12. 如图所示，R o为热敏电阻（温度降低电阻增大）,D为理想二极管（正向电阻为零，反向电阻无穷大），C为平行电板电容器，C中央有一带电液滴刚好静止，M点接地.下列各项单独操作可能使带电液滴向上运动的是（）A .滑动变阻器 R 的滑动触头P 向上移动B .将热敏电阻R o 加热C .开关K 断开D .电容器C 的上极板向上移动 二、实验题（本题共2小题，共18分）13. 现有一特殊的电池，其电动势 E 约为9V ，内阻r 在35 Q 〜55 Q 范围，最大允许电 流为50mA.为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验•图 中电压表的内电阻很大，对电路的影响可以不计， R 为电阻箱，阻值范围为 0〜9999Q, R o是定值电阻（1）实验室备有的保护电阻 R o 有以下几种规格，本实验应选用 ________ ____ .A . 10 Q, 2.5WB . 50 Q, 1.0WC . 150 Q, 1.0WD . 1500 Q, 5.0W图甲 ⑵该同学接入符合要求的 R 0后，闭合开关 S ,调整电阻箱的阻值读出电压表的示数 U 再改变电阻箱阻值，取得多组数据，作出了如图乙所示的图线•则根据该同学所作的图线 可知图象的横坐标与纵坐标的比值表示 _______________________ ._________ Q.14. 为了精确测量某待测电阻 R x 的阻值（约为30 Q ）有以下一些器材可供选择.电流表：A 1（量程0〜50mA ，内阻约12 Q ） A 2（量程0〜3A ，内阻约0.12 Q ）电压表：V 1（量程0〜3V ，内阻很大） V 2（量程0〜15V ，内阻很大）电源：E （电动势约为3V ，内阻约为0.2 Q ） 定值电阻：R （30 Q,允许最大电流 1.0A ） 滑动变阻器：R 1（0〜10 Q,允许最大电流2.0A ） 滑动变阻器：R ?（0〜1k Q,允许最大电流 0.5A ） 单刀单掷开关S 一个，导线若干 （1） 电流表应选 ____ ，电压表应选 _______ ，滑动变阻器应选 ________ .（填字母代号） （2）请在方框中画出测量电阻 R x 的实验电路图（要求测量值的范围尽可能大一些，所用 器材用对应的符号标出）（3）某次测量中，电压表示数为 U 时，电流表示数为I ，则计算待测电阻阻值的表达式为 R x= _________ . 三、计算题（本题共包括 4小题，共54分，解答时应写出必要的文字说明、方程式和重要 演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位）15. 禾U 用电动机通过如图所示的电路提升重物，已知电源电动势 E = 6V ，电源内阻r =1Q,电阻R = 3Q,重物质量 m = 0.10kg ，当将重物固定时，电压表的示数为 5V ，当重物 不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为 5.5V ，求重物匀速 上升时的速度大小（不计摩擦，g 取10m/s 2）.图乙（3）根据乙图所作出的图象求得该电池的电动势 V ,内电阻 r 为16.如图所示的电路中，电阻 R i =R 2= R 3= 10 Q,电源内阻表•当开关S i 和S 2均闭合时，电压表的示数为 10V.求： (1) 电阻R 2中的电流为多大？ (2) 路端电压为多大？ (3) 电源的电动势为多大？(4) 当开关S 1闭合而S 2断开时，电压表的示数变为多大？17•如图所示为一种测定风力的仪器原理示意图，图中 P 为金属球，悬挂在一细长金属丝下面，0是悬点，R o 是保护电阻，CD 是水平放置的光滑电阻丝，与细金属丝始终保持良 好接触•无风时细金属丝与电阻丝在 C 点接触•此时电路中电流为 I o ；有风时金属丝将偏 转一角度，偏转角度 B 的大小与风力大小有关•已知风力方向水平向左， CO = H , CD = L ,球质量为 m ,电阻丝单位长度的阻值为K ，电源内阻和金属丝电阻均不计•金属丝偏转B 角时，电流表的示数为I ',此时风力大小为 F ，试写出：(1) 风力大小F 与B 的关系式.(2) 风力大小F 与电流表示数I '的关系式.18•用四个阻值均为 R 的电阻连成如图所示的电路•开关 S 闭合时，有一质量为 m ,带电 荷量为q 的小球静 止于水平放置的平行板电容器的中点，平行板电容器的下极板接地•现 打开开关 S ,这个带电小球便向平行板电容器的一个极板运动，并和此板碰撞，碰撞过程 中小球没有机械能损失，只是碰后小球的电荷量发生变化，碰后小球带有和该极板同种性 质的电荷，并恰能运动到另一极板，设两极板间距离为 d ，不计电源内阻，求(1) 小球开始带什么电？小球开始在中点的电势是多少？电源电动势 E 为多大？(2)小球与极板碰撞后的电荷量 q '为多少？r = 5 Q,电压表可视为理想电。

恒定电流知识点总结1. 恒定电流的特点恒定电流的特点是电流的大小和方向在一定时间内保持不变。

在电路中，恒定电流通常由直流电源产生，如电池或直流发电机。

恒定电流可以通过导线传输，用于驱动电器或进行化学反应等。

2. 恒定电流的产生恒定电流可以通过直流电源产生。

直流电源产生的方法有多种，如化学形成电池、机械形成直流发电机和半导体元件形成的稳压源等。

通过这些方式产生的直流电源，可以提供恒定电流供应。

3. 恒定电流的度量恒定电流的大小通常用安培（A）表示，1安培等于1库仑/秒。

在实际应用中，通常采用安培表或万用表等测量工具来测量电路中的恒定电流大小。

4. 恒定电流的应用恒定电流在工业、农业、医疗、科研等领域广泛应用。

例如，用于电动机、发电机、电解等设备中。

在医疗行业中，恒定电流可以用于治疗和诊断，如心脏起搏器、电生理监视仪器等。

5. 恒定电流的保护在电路中，恒定电流的保护工作非常重要。

对于电路中的恒定电流，需要采取一些措施以防止过载、短路等故障造成对电路的损坏。

常见的保护措施包括使用熔断器、继电器、避雷器等设备。

6. 恒定电流的衰减在电路中，恒定电流可能因为电阻、电感等元件的影响而衰减。

在设计电路时，需要考虑这些因素，采取一些措施以减小电流的衰减，确保电路正常工作。

7. 恒定电流的传输恒定电流可以通过导线传输，用于驱动电器或进行化学反应等。

在传输过程中，需要考虑导线的材料、截面积、长度等因素对恒定电流的影响，以保证电流的稳定传输。

总之，恒定电流是电路中常见的一种电流形式，具有在一定时间内电流大小和方向不变的特点。

了解恒定电流的产生、度量、应用、保护、衰减和传输等知识点，对于设计、使用和维护电路具有重要的意义。
