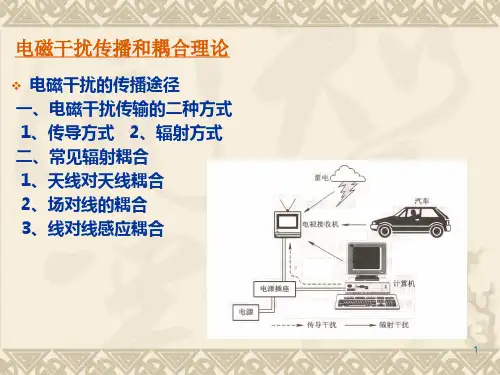

电磁干扰传播和耦合理论ppt课件

有限差分法
总结词
有限差分法是一种将偏微分方程离散化 为差分方程的方法。
VS
详细描述
有限差分法通过将连续的时间和空间变量 离散化为有限个离散点，并使用差分近似 代替微分，将偏微分方程转化为离散的差 分方程组。然后，使用迭代或其他数值方 法求解该差分方程组，以获得近似解。
谱方法
总结词
谱方法是一种基于傅里叶级数或其它正交多 项式展开的数值方法。
详细描述
在电路中，耦合现象通常表现为信号的传递 和干扰。例如，变压器、电感和电容等元件 之间存在电磁耦合，这些耦合会导致信号的 传输和能量的损失。为了减小耦合效应，工 程师需要合理地设计电路布局和元件参数，
以优化电路性能。
建筑结构的耦合分析
总结词
建筑结构的耦合分析是指将结构视为一个整体，分析其各组成部分之间的相互作用和影 响。
02
根据影响和作用的范围，耦合可以分为局部耦合和全局耦合。局部耦合是指影 响和作用仅限于系统或组件的局部范围，而全局耦合则是指影响和作用遍及整 个系统或组件。
03
根据影响和作用的稳定性，耦合可以分为稳定耦合和不稳定耦合。稳定耦合是 指影响和作用在长时间内保持稳定，而不稳定耦合则是指影响和作用随时间变 化而变化。
时空耦合模型是指系统中各部分之间 的相互作用关系不仅与它们的状态变 量有关，还与时间和空间有关。
时空耦合模型在气候变化、地震预测 和城市规划等领域有广泛应用，例如 气候模式和城市交通网络等。
在时空耦合模型中，各部分之间的相 互作用力不仅与它们的状态变量成正 比，还与时间和空间有关，因此系统 状态的演化是时空相关的。
耦合的应用场景
01
在通信系统中，耦合可 以被用于描述信号传输 过程中的能量损失和干 扰现象。

解得A2=67。在该段内线性化特性为S(△f)=67lg(△f/△B2)。 在2MHz<△f≤4MHz内,△B3=2MHz,当△f3=4MHz时S(△f)=60dB △f2=2MHz时,特性常数项S(△B3)=20dB,代入式(5.9)中，
60=20+A3lg(△f/△B3)，解得A3=133。在该段内线性化特性为 S(△f)=20+133 lg(△f/△B3)。 如果△f=3MHz，代入上式得S(△f)=43dB。
30 MHz~300 MHz
一54 —68 —78 —86 —92 —97 —102 —106 —110
大于300 MHz
—55-一64 —70 一75 — 79 —82 —85 —88 —90
17
谐波辐射信号的功率频谱特性
谐波辐射信号的功率频谱特性也采用调制包络曲来描述。 谐波信号的调制包络特性的形状与基波调制包络特性相似，按特性形状通常可
1
5．1 天线对天线的干扰分析
5．1．1无线电发射机的辐射特性 图5—1 调频广播和电视发射的频谱特性
2
无论发射机产生的有用信号和无用
信号，对于其他接收机来说都是潜
工作频段
在的干扰源
无意发射信号
基波信号
谐波信号
图5—2 发射机输出频谱特性
3
发射机的输出作为干扰源
• 只关注它所产生的电磁能量的时间分布、空间分布和频谱特性 • 干扰辐射能量的时间分布主要取决于发射机的工作制式 • 干扰辐射能量的空间分布主要取决于发射功率和发射天线的方向性 • 基波辐射信号是最主要的干扰源
33
定向辐射天线的立体方向图
由于立体图形画起来困难，常用两个平面的图形来表征
34
平面方向图

汇报人：
01
02
03
04
05
06
01
无线电干扰是无人机电磁干扰的主要来源之一。
无人机在使用过程中会向周围环境发射无线电信号，这些信号可能会干扰其他设备的正 常运行。
无线电干扰会对无人机的遥控信号产生干扰，使得无人机无法准确接收指令。
无线电干扰还会对无人机的图像传输产生干扰，使得无人机传输的图像出现卡顿、失真 等现象。
传播途径：通过 电源线、控制信 号线等直接传导 干扰信号
影响：导致其他 电子设备运行异 常、损坏或功能 失效
预防措施：采用 滤波器、隔离变 压器等设备，抑 制直接耦合干扰
无人机通过电磁波传输数据 电磁波在空间中传播时产生感应电场 感应电场与无人机金属部件相互作用产生感应电流 感应电流产生二次电磁场，对其他电子设备造成干扰
干扰能力
无线电干扰：无人机使用无 线电通信，可能对其他无线 电设备造成干扰
雷达干扰：无人机干扰雷达 信号，影响雷达正常工作
图像干扰：无人机干扰图像 传输，导致图像质量下降
电磁脉冲攻击：无人机可能 被用于进行电磁脉冲攻击，
对目标造成破坏
02
定义：无人机通 过直接传导电磁 干扰信号的方式， 对其他电子设备 产生干扰
辐射耦合：通过空间电磁波传播 传导耦合：通过线路传导干扰信号 感应耦合：通过磁场感应干扰信号 静电耦合：通过静电感应产生干扰信号
03
无人机无法精准定位 飞行过程中出现偏移 飞行区域受限 对安全造成威胁
无人机无法与遥控器连接
无人机无法与空中交通管制系统连 接
添加标题
添加标题
无人机无法与卫星导航系统连接

确定测试目的和标准
设定测试环境和条件

Ø
分析传导耦合最常用的就是传输线理论, 电路理 论
3.
电磁骚扰耦合的传递函数
Ø
对所有的耦合模型均可赋与某种传递函数，一方 是骚扰源(发射器)，另一方是敏感设备 敏感设备上的电磁干扰都可以表示为骚扰的函数 关系
f t (Z A , Z B , Z C , Z s , Z e )
Ø
17
电磁骚扰传播 3.
磁偶极子
u
一个半径a 远小于波长的小环形载流导线可看成是 磁偶极子
22
3.
电磁骚扰传播
磁偶极子
Er = 0 = Eθ 0 I ma2k 4 1 1 Eϕ = ω − + ω − cos( t kr) sin( t kr) sinθ 2 4ωε kr (kr) I ma2 k 3 −1 1 ωt − kr) cosθ Hr = 2 (kr) 2 sin(ωt − kr) + (kr) 3 cos( I ma 2 k 3 −1 1 1 Hθ = ωt − kr) + ωt − kr) sinθ sin(ωt − kr) + cos( cos( 2 3 4 kr ( kr ) ( kr ) = Hϕ 0
远区电磁场的特点
u
远区场也称为辐射场
− I m r02 k 3 Eϕ ≈ sin θ cos(ωt − kr ) 4ωεr 2 2 − I r H ≈ m 0 k sin θ cos(ωt − kr ) θ 4r
3.
电磁骚扰传播
− I m ∆lk Hϕ ≈ sin θ sin(ωt − kr ) 4πr 2 − I ∆ lk m E ≈ 30 sin θ sin(ωt − kr ) θ 4πεr
