浙教版科学八年级上册第四章电阻与电压巩固练习B1．某同学为探究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把下表中的合金线分别接入电路中测出通过合金线的电流大小则（）序号长度/米横截面积/毫米2 材料1 1 0．1 镍铬2 0．5 0．1 镍铬3 1 0．2 镍铬4 1 0．1 锰铜A．采用序号1 与2 对比，可探究电阻是否与材料有关B．采用序号1 与3 对比，可探究电阻是否与横截面积有关C．采用序号2 与4 对比，可探究电阻是否与长度有关D．采用序号3 与4 对比，可探究电阻是否与横截面积有关2．在学习和研究中，我们经常会用到一些科学方法，如控制变量法、类比法、转换法、模型法等。
下述事例中所用的科学方法相同的是（）①影响导体电阻大小的因素②探究影响物质溶解性的因素③研究电流时用水流作类比④探究电流与电压、电阻的关系⑤通过电解水来研究水的组成A．①②⑤B．③④⑤C．②③④D．①②④3．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．4．一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A．电阻的最小值是50Ω，允许通过的最大电流是1.5AB．电阻的最小值是50Ω，允许通过的最小电流是1.5AC．电阻的最大值是50Ω，允许通过的最小电流是1.5AD．电阻的最大值是50Ω，允许通过的最大电流是1.5A5．如图所示的电路，电源电压不变。
闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路6．如图电路，当S1、S2都接通后，电压表所测量的是( )A．L1两端的电压B．L2两端的电压C．电源电压D．无法确定7．小明有多根材料和长度都相同但粗细不同的铅笔芯，如图是他自制的简易调光灯电路。
闭合开关，灯泡很亮，想要变暗些，应向______移动回形针。
浙教版八年级科学上册第四章强化复习一、基础知识梳理默写(一)电荷与电流1.物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电，另一个失去电子的物体就带的正电，这种现象称为摩擦起电，这种聚集于物体上的电荷叫做。
2. 电荷相互排斥，电荷相互吸引。
3.能提供的装置，叫做电源。
定向运动的方向为电流方向。
4.把、用电器和用导线连接起来组成的电流路径叫做电路；用代替实物表示电路的图称为电路图。
按连接方式，电路分为和。
(二)电流的测量1.导体中称为电流强度，简称电流。
2.电流是指内通过导线某一截面的电荷的多少，用字母表示。
它的单位是，简称安，符号为。
1安(A)= 毫安(mA)；1毫安(mA)= 微安(μA)。
3.可用电流表来测量的值，学校实验室常用的电流表一般有个接线柱，个量程。
4.正确使用电流表：(1)正确选择量程。
在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表的接线柱，如果指针偏转角度太小，再使用较小的量程；(2)电流表必须在被测的电路中；(3)使电流从电流表的“”或“”接线柱流入，从“”接线柱流出；(4)绝对不允许不经过而把电流表直接连到电源的两极上。
(三)物质的导电性与电阻1.依据是否容易导电，物质分为、和半导体三类。
2.电阻表示导体对的阻碍作用。
导体对电流的阻碍能力越强，其就越大。
3.电阻用字母表示。
它的单位是，简称欧，符号是。
1兆欧(MΩ)= 千欧(kΩ)；1千欧(kΩ)= 欧(Ω)。
4.导体的电阻大小与导体的、、和有关。
(四)变阻器1.电阻器，也称，用来控制电路中的大小。
改变电路中的电流大小，要使用可以改变电阻值的电阻器，即。
2.常用变阻器就是靠改变接入电路的电阻丝的来改变电阻大小的。
(五)电压的测量1.电压可给提供推动作用。
2.电压用字母表示。
它的单位是，简称伏，符号为；1千伏(kV)=103伏(V)，1伏(V)= 毫伏(mV)，1毫伏(mV)= 微伏(μV)。

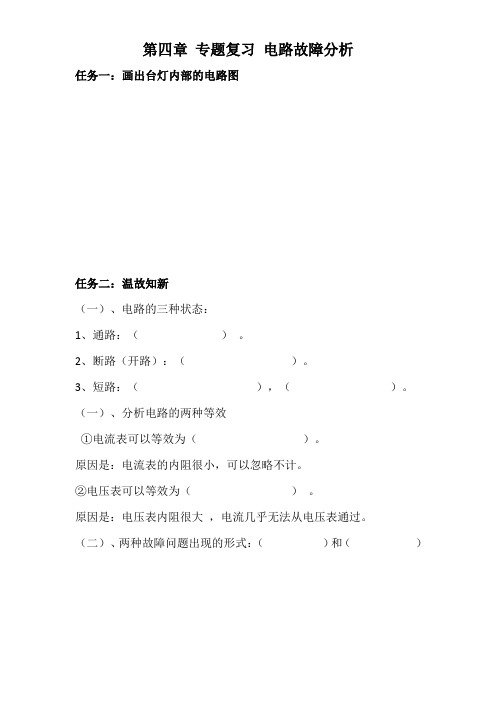

第四章专题复习电路故障分析任务一：画出台灯内部的电路图任务二：温故知新（一）、电路的三种状态：1、通路：（）。
2、断路（开路）：（）。
3、短路：（），（）。
（一）、分析电路的两种等效①电流表可以等效为（）。
原因是：电流表的内阻很小，可以忽略不计。
②电压表可以等效为（）。
原因是：电压表内阻很大，电流几乎无法从电压表通过。
（二）、两种故障问题出现的形式：（）和（）任务三：趁热打铁——小灯泡断路检测任务四：案例分析[例1]在图中，当开关K闭合后，两只小灯泡发光，电压表示数为4伏。
过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_________________。
[例2] 如图所示的电路中，电源电压不变。
闭合开关K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
任务五：巩固提高1.如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。
若电路故障只出现在灯L和变阻器R中的一处，则故障原因是（）。
2.在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，两灯中有一灯熄灭，三个电表中只有一个电表的示数变小，则电路故障是（）。
电流表A1的示数（）；电流表A2的示数（）；电压表V的示数（）。
（均填“变大”，“变小”，“不变”）。
电阻专项练习1、下列关于导体和绝缘体的说法中错误的是（）A、容易导电的物体叫导体，不容易导电的物体叫绝缘体B、金属能导电的原因是金属里面有自由的电子C、绝缘体也能带电D、绝缘体不能导电的原因是绝缘体内没有电子2、下列做法中，使电阻丝的电阻变大的是（）A、把电阻丝拉长B、把电阻丝对折C、把电阻丝剪掉一段D、把电阻丝绕成螺线管3、如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A、A接M，B接NB、C接M，D接NC、A接M，D接ND、B接M，C接N4、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）A、P1放在最右端，P2放在最右端B、P1放在最左端，P2放在最左端C、P1放在最右端，P2放在最左端D、P1放在最左端，P2放在最右端5、如图为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最______（填“左”或“右”）端。
（2）滑片向B端滑动时，小灯泡_________（填“变亮”“变暗”或“不变”）。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______________________________。
6、如图所示是探究影响导体电阻大小因素的实验电路，下表中给出了可供选择同种材料制成的几种导体，分别用A、B、C三个字母代表。
问：（1）实验中，通过观察电流表的示数可以判断导体的______大小，小灯泡在电路中的主要作用是______________________________________________________。
（2）通过对___和___导体进行实验，可探究电阻的大小与长度的关系。
（3）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻值将__________（填“变大”“变小”或“不变”）。

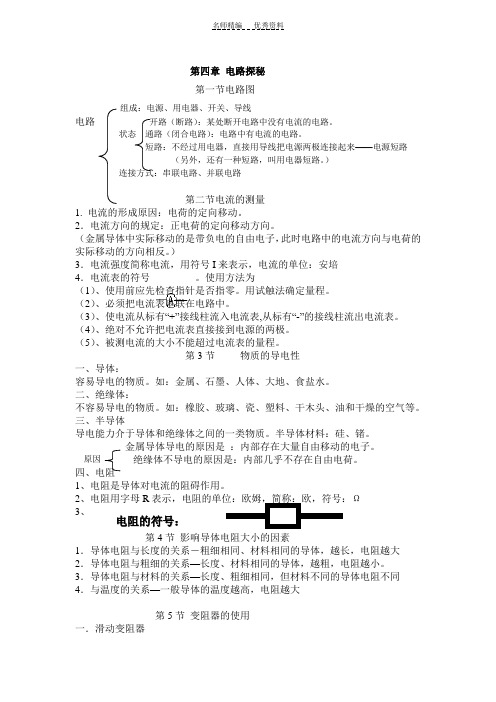

原因电阻的符号：第四章电路探秘第一节电路图组成：电源、用电器、开关、导线电路开路（断路）：某处断开电路中没有电流的电路。
状态通路（闭合电路）：电路中有电流的电路。
短路：不经过用电器，直接用导线把电源两极连接起来——电源短路（另外，还有一种短路，叫用电器短路。
）连接方式：串联电路、并联电路第二节电流的测量1. 电流的形成原因：电荷的定向移动。
2．电流方向的规定：正电荷的定向移动方向。
（金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与电荷的实际移动的方向相反。
）3．电流强度简称电流，用符号I来表示，电流的单位：安培4．电流表的符号。
使用方法为（1）、使用前应先检查指针是否指零。
用试触法确定量程。
（2）、必须把电流表串联在电路中。
（3）、使电流从标有“+”接线柱流入电流表,从标有“-”的接线柱流出电流表。
（4）、绝对不允许把电流表直接接到电源的两极。
（5）、被测电流的大小不能超过电流表的量程。
第3节物质的导电性一、导体：容易导电的物质。
如：金属、石墨、人体、大地、食盐水。
二、绝缘体：不容易导电的物质。
如：橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气等。
三、半导体导电能力介于导体和绝缘体之间的一类物质。
半导体材料：硅、锗。
金属导体导电的原因是：内部存在大量自由移动的电子。
绝缘体不导电的原因是：内部几乎不存在自由电荷。
四、电阻1、电阻是导体对电流的阻碍作用。
2、电阻用字母R表示，电阻的单位：欧姆，简称：欧，符号：Ω3、第4节影响导体电阻大小的因素1．导体电阻与长度的关系－粗细相同、材料相同的导体，越长，电阻越大2．导体电阻与粗细的关系—长度、材料相同的导体，越粗，电阻越小。
3．导体电阻与材料的关系—长度、粗细相同，但材料不同的导体电阻不同4．与温度的关系—一般导体的温度越高，电阻越大第5节变阻器的使用一．滑动变阻器1．原理：改变电阻线在电路中的长度，从而改变接入电路的电阻。
2．构造：3、结构示意图：3．电路符号：4．使用：上、下各有一个接线柱接入电路中。
《科学》八年级单元练习(十四 )—共 6 页 )(第四章综合)班级学号姓名成绩一、选择题 (每题只有一个正确答案，每题 2 分，共 50 分 )1.科学实验室中，丈量电流的工具或仪器是()A. 验电器B. 电能表C. 电流表D. 测电笔2.在国际单位制中，电压的单位是()A. 安培B. 焦耳C. 伏特D.库仑3.绝缘体不简单导电是由于绝缘体内()A. 没有电子B. 几乎没有电荷C. 正负电荷总数相等D. 能够自由挪动的电荷极少4. 某家用电器工作时的电流大概是安，这个家用电器可能是 ()A. 空调器B. 白炽灯C.电子腕表D.电饭锅5.如右图所示为滑动变阻器的构造表示图，将滑动变阻器的两个接线柱接到电路中，要求滑片 P 向右挪动时，电路中的电流渐渐变小，连入电路的接线柱是()A.A 和 BB.B 和 CC.B 和 DD.A 和 D6.以下四个电路图中，当开关S 闭合后，两盏灯并联的电路是()7.在温度一准时，比较两根镍铬合金线电阻的大小，以下说法正确的选项是()A. 长导线的电阻大B. 横截面积大的导线电阻大C.长度相等时，粗导线的电阻大D.横截面积相等时，长导线的电阻大8.对于电流方向，以下说法中正确的选项是()A.电荷运动的方向，叫做电流方向B.人们把负电荷运动的方向，规定为电流方向C.金属导体中，自由电子挪动的方向，就是电流方向D. 正电荷挪动的方向，规定为电流方向9.以下说法中正确的选项是 ()A. 经过导体的电流越大，导体的电阻就越小B.橡胶没有电阻，导线有电阻C.导体两头电压为零时，电流为零，但电阻不为零D.只有导体才能作电工材料10.在以下图所示的电路图中，能用电压表正确测出灯L 2两头电压的是 ()11.以下图的物体中，制造它们的资料都是绝缘体的一组是()12.以下要素：①导体两头的电压；②导体的长度；③经过导体的电流；④导体的横截面积；⑤导体的资料.此中影响导体电阻大小的是()A. ①③B.①⑤C.②④⑤D. ①④⑤13.对于电流表的使用，以下表达中错误的选项是()A. 被测电流不要超出电流表的量程B.将电流表串连在被测电路中D.电流表能够直接接在电源两极上14.一个电阻值为R，两头所加电压为U，经过电阻的电流为I，假如加在此电阻两头电压变成 2U，则 ()A. 电流不变，电阻不变B.电流加倍，电阻不变C.电流不变，电阻加倍D.电流加倍，电阻加倍15.如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化状况应是()A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小16.以以下图所示，要使灯泡L 2发光，一定闭合的开关是 ()22、S3l、 S31、 S2、 S317.在一个电路中有两个完整同样的用电器，用电流表丈量时发现经过每个用电器的电流大小都相等，则这两个用电器的连结()A. 必定是串连B.必定是并联C.可能是串连，也可能是并联D. 没法判断18.如上图所示，电源电压不变，当开关S 闭合时，电流表示数是 1 安；当开关S 断开时，电流表示数是0.6 安，则电阻R1与电阻 R2的阻值之比是()∶ 2∶ 3∶3D.3 ∶ 519.以下图，只闭合开关S 时，两灯均不亮，同时闭合开关S 和 S l时，灯 L 1亮， L2不亮，电路可能出现的故障是 ()A. 灯 L 1断路B.灯 L 2断路C.灯 L 1短路D.灯 L 2短路20.以下图的电路中，当闭合开关S 后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有显然偏转，该电路中的故障可能是()A. 电流表坏了B.灯泡 L1的灯丝断了C.两个灯泡都断路D. 灯泡 L 2的灯丝断了21.在“研究电流跟电压、电阻的关系”实验中，其实验步骤分为()A.保持电阻不变和保持电压不变两个步骤进行B.保持电流不变和保持电压不变两个步骤进行C.保持电阻不变和保持电流不变两个交骤进行D.保持电流不变、电阻不变、电压不变三个步骤进行22.甲乙两个办公室为了相互传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按开关都只好使对方的电铃发声，正确的电路图应是以下图中的()电阻23.镍铬合金甲、乙，已知甲、乙的长度之比是5：3，横截面积之比是2： 5，则甲、乙R 甲、 R 乙之比是 ()：： 2 C. 25： 6D.6 ： 2524.长10 米、电阻均为10 欧的铜导线两根，接长成为20 米的导线，接长后的导线电阻为()欧欧 C.5 欧欧25.如右上图，当开关S 闭合时，灯L 1、 L2均不亮。
八上第四章6-7节知识点+练习第6节电流与电压、电阻的关系(一)电流与电压、电阻的关系A.实验研究的方法——控制变量法1 保持电阻不变，改变电压，研究电流随电压的变化关系；滑动变阻器的作用：一是保护电路；二是多次改变电阻两端电压和电流大小2保持电压不变，改变电阻，研究电流随电阻的变化关系滑动变阻器的作用：一是保护电路；二是保持电阻两端电压不变B.电流与电压、电阻的关系1.电流与电压的关系：在电阻一定时，导体中的电流跟这段导体两端的电压成正比2.电流跟电阻的关系：在电压不变时，导体中的电流与导体的电阻成反比(二)欧姆定律A.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比B.欧姆定律的表达式U—电压—伏特（V）R—电阻—欧姆（Ω）I—电流—安培（A）C.理解欧姆定律的注意事项➢U = IR电压是形成电流的原因（先有了电压才会有电流，有爸爸才有儿子），所以不能说成电压与电流成正比（但可以说是电流与电压成正比）➢错误!未找到引用源。
：电阻是导体本身的一种性质，给定的导体的电阻是不变的，所示不能说电阻与电压成正比，与电流成反比(三)欧姆定律的应用（伏安法测电阻）A.实验原理B.滑动变阻器的作用一是保护电路；二是多次改变电路中的电流电压，最终达到多次测量求平均值的目的C.连接电路的注意事项1.连接实物电路时，开关要断开2.实验前，滑动变阻器的滑片要置于阻值最大处3.电表的正、负接线柱不能接反第7节电路分析与应用(一)串、并联电路的特点电路图电流I＝I1＝I2I＝I1＋I2电压U＝U1＋U2U＝U1＝U2电阻R＝R1＋R2＝＋串联电路电压和电阻成正比＝＝并联电路电流和电阻成反比＝＝推导公式21IIRUI===总总总2111IIRUI===总21RRIUR+==总总总2111R-RIUR总==21UURIU+=⨯=总总总2111U-URIU总=⨯=21IIRUI+==总总总2111I-IRUI总==2121RRRRIUR+==总总总111IUR=21UURIU==⨯=总总总2111UURIU==⨯=总③不管是串联还是并联电路中，某个电阻的阻值增大，电路的总电阻都是增大；如果电路中电阻的个数增多，则串联电路的总电阻增大，而并联电路的总电阻减小（小于最小电阻）。
浙教版科学八年级（上）第四章复习训练（1）原理和作用:靠改变连入电路中的电阻线的有效长度来改变电阻，从而改变电路中的电流强度和部分电路两端的电压。
(2）使用方法：①要与控制电路串联②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置(滑动变阻器的最大电阻一定）④通过滑动变阻器的电流不能超过其允许通过的最大电流例：如图滑动变阻器的铭牌上标有“50 ，1A"字样，它表示的意义是什么？已知AP=20欧，那么,当用不同接线柱将变阻器接入电路时，变阻器接入电路的电阻各是多少？当接哪几个接线柱时，滑片P向左移动,电阻变大？第六节电压的测量1、水与电类比（1)、抽水机：把B处的水抽到A处,使A、B间保持一定水压，从而形成水流.(抽水机→水压→水流）（2)、电源:使电源正极聚集正电荷,负极聚集负电荷,正负极间存在电压,使自由电荷发生定向移动，形成电流。
(电源→电压→电流）2、电路中得到持续电流的条件： A、有电源存在电压 B、闭合电路3、电压：（1）电压用字母U表示(2)电压的单位是伏特，简称伏，符号为V；更大的单位有千伏、毫伏和微伏换算关系式:1千伏=1000伏 1伏=1000毫伏 1毫伏=1000微伏4、一些常见的电压值：A、一节干电池:1.5V B、对人体安全的电压：≤36VC、照明电路电压：220VD、一只蓄电池：2V5、电压的测量：电压表（1）、电压表有三个接线柱,两个量程（2）、使用：①必须把电压表并联在被测电路的两端②把电压表的正接线柱接在跟电源正极相连的那端③被测电压不能超过电压表的量程④允许电压表直接连入电源两极上测电源电压。
第七节电流、电压、电阻的关系一、研究电流和电压的关系1、实验：保持电阻不变，研究电流和电压的关系（1）电流表测量通过电阻R的电流；电压表测量通过电阻R两端的电压；（2）滑动电阻器R/的作用：改变电阻R两端电压。
浙教版科学八年级（上）第四章复习训练分电路两端的电压。
（2）使用方法：①要与控制电路串联②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置（滑动变阻器的最大电阻一定）④通过滑动变阻器的电流不能超过其允许通过的最大电流例：如图滑动变阻器的铭牌上标有“50 ，1A”字样，它表示的意义是什么？已知AP=20欧，那么，当用不同接线柱将变阻器接入电路时，变阻器接入电路的电阻各是多少？当接哪几个接线柱时，滑片P 向左移动，电阻变大？第六节电压的测量1、水与电类比（1）、抽水机：把B处的水抽到A处，使A、B间保持一定水压，从而形成水流。
（抽水机→水压→水流）（2）、电源：使电源正极聚集正电荷，负极聚集负电荷，正负极间存在电压，使自由电荷发生定向移动，形成电流。
（电源→电压→电流）2、电路中得到持续电流的条件： A、有电源存在电压 B、闭合电路3、电压：（1）电压用字母U表示（2）电压的单位是伏特，简称伏，符号为V；更大的单位有千伏、毫伏和微伏换算关系式：1千伏=1000伏 1伏=1000毫伏 1毫伏=1000微伏4、一些常见的电压值：A、一节干电池：1.5V B、对人体安全的电压：≤36VC、照明电路电压：220VD、一只蓄电池：2V5、电压的测量：电压表（1）、电压表有三个接线柱，两个量程（2）、使用：①必须把电压表并联在被测电路的两端②把电压表的正接线柱接在跟电源正极相连的那端③被测电压不能超过电压表的量程④允许电压表直接连入电源两极上测电源电压。
第七节电流、电压、电阻的关系一、研究电流和电压的关系1、实验：保持电阻不变，研究电流和电压的关系（1）电流表测量通过电阻R的电流；电压表测量通过电阻R两端的电压；（2）滑动电阻器R/的作用：改变电阻R两端电压。
（闭合开关前，滑动变阻器的滑片应移到电阻最大的位置。
）*该实验保持电阻R不变，改变电阻R两端的电压，研究电流与通过电阻R两端的电压之间的关系。
2、结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比。
二、研究电流和电阻的关系1、实验：保持电压不变，研究电流和电阻的关系*该实验保持电阻R 两端的电压不变，改变电阻R ，研究电流与通过这段导体的电阻端的之间的关系。
2、结论：导体两端的电压不变时，通过导体的电流和它的电阻成正比。
三、欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
R = U/I U=IR *有人根据公式R=U/I 跟公式I=U/R 在形式上相似，说“电阻R 跟电压成正比，跟电流成反比。
”你认为这种说法对吗？为什么？答：不对。
因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
四、欧姆定律的应用-------测量一个定值电阻的阻值测量一个定值电阻的阻值-------伏安法测电阻。
电压表测出电阻R 两端的电压，用电流表测出通过电阻R 电流，然后计算出电阻的值。
*滑动变阻器R /的作用：可以读出多组数据，然后算出平均值。
第八节 电路连接一、串联电路的特点： 二、并联电路的特点：（1）电流表测量通过电阻R 的电流；电压表测量通过电阻R 两端的电压； （2）滑动电阻器R /的作用：保持电阻R 两端电压不变。
（闭合开关前，滑动变阻器的滑片应移到电阻最大的位置。
） （3）更换不同的电阻做实验 I R U ＝单位：I------安 U---- 伏R---- 欧 1：闭合开关后，电流路径只有一条，开关同时控制两盏灯。
把其中一个灯泡拿掉，发生的现象是电路断开； 2：串联电路中的电流各处相等。
3：串联电路中总的电压等于各灯两端的电压之和 1：闭合开关后，电流路径有两条或两条以上，干路开关控制整个电路上的电灯。
支路开关控制该支路上的电灯。
2：并联电路中各支路上的电灯相互不影响。
3：并联电路中干路上的总电流等于各条支路的电流之和 4：并联电路中两端的总电压等于各支路两端的电压课内练习与训练第一节电路图[基础过关]1.用一个开关同时控制两只电灯发光，两只电灯在电路中 ( )A.一定要串联B.只有并联C. 可以是串联，也可以是并联D. 不可能是并联2.在两只电灯的串联电路中，以下说法中不正确的是 ( )A.通过一只电灯的电流也一定通过另一只电灯B.电路中只用一个开关就可以C. 一只电灯短路，会造成另一只电灯短路D.一只电灯烧坏，会造成另一只电灯开路[深化提高]3.下图中，闭合S后，属于串联电路的是，属于并联电路的是。
4.如图，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线去检查电路，将导线先接在L1的两端发现L1发光，由此可以判断 ( )A.灯L1短路B.灯L1开路C. 灯L2短路D.灯L2开路5.根据下图电路图，连接实物图。
6.要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，画出电路图，连接实物图。
第二节电流的测量[基础过关一]1.流过灯a的电流I a＝5500毫安，流过灯b的电流I b＝0.55安。
流过灯c的电流I c＝5.5×103微安，比较三个电流大小正确的是 ( )A.I a＝I b<I cB.I a>I b>I cC.I a>I b>I cD.I a>I b>I c2.已知流过灯L的电流方向是a到b，如图4—18，则流过灯的电子方向是。
3.在用电流表测电流时，连接好电路，闭合开关，若发现电流表指针向逆时针方向偏，应立即，并调换。
4.下列用电流表测L1的电流图中，电流表连接正确的是 ( )[深化提高一]5.使用电流表时，一般不能把电流表直接接在电源两极上，是因为 ( )A.流过电流表的电流太小，不能测出电流值D.流过电流表的电流太小，会损坏电流表C流过电流表的电流太大，不能测出电流值D.流过电流表的电流太大，会损坏电流表[基础过关二]1.电流表是测量电路中大小的工具，连接时应联在被测电路中，使电流从接线柱流进，接线柱流出。
2.电流表有两个量程和，最小刻度值分别为和安。
3.绝(填“能”或“不能”)把电流表直接接在电源两极，以防电流(填“过大”或“过小”)烧坏电流表。
4.串联电路中的电流特点是: ，并联电路中的电流特点是：。
5.在下图中，已知电流表A1的示数为0.4安，则电流表A2的示数为安，电流表A3的示数(填“大于”、“小于”或“等于”)0.4安。
6.如图所示，若电流表A1的示数为0.4安，电流表A2的示数为0.1安，则电流表A的示数为( )A.0.4安B.0.1安C.0.5安D.0.3安7.上题中，若电流表A的示数为0.4安，电流表A1的示数为0.1安，则电流表A2示数为 ( )A.0.5安B.0.3安 C 0.4安 D.0.1安第三节物质的导电性[基础过关]1.在通常情况下，下列各物质全部属于导体的是 ( )A. 食盐水、锗、玻璃B.汞、碳棒、人体C. 纯水、铜、食盐D.铁丝、硅、大地2.电线芯通常是用铜丝做成的，是因为，容易；外套是用塑料橡胶做的，因为它们是，能够防止。
3. 800欧＝千欧 2.5×103千欧＝兆欧[深化提高]4.金属导体导电是因为 ( )A.具有原子B.具有电子C. 具有自由电子D.具有原子核第四节影响导体电阻大小的因素[基础过关]1.导体的电阻是导体的一种性质。
影响导体电阻大小的因素有、、、。
2.关于导体的电阻大小，下列说法中正确的是 ( )A.导体的长度越大，电阻越大D.导体的横截面积越小，电阻越大C. 铜导线的电阻一定比铝导线的电阻小D.材料相同的导线，越长、越细，电阻越大3.把长10米、电阻为10欧的铜导线拉成长20米的铜导线，拉长后的铜导线电阻为 ( )A.10欧B.20欧C.40欧D.2.5欧4．把长10米、电阻为10欧的铜导线平分两等份后，合成一根长5米的铜导线，合并后铜导线电阻为（）A.10欧B.20欧C.40欧D.2.5欧5.有电阻均为10欧的相同导线若干根，现要求得到15欧的电阻值，则应 ( )A.把两根接长后使用B.把两根合并后使用C. 一根取半与另一根接长后使用D.一根取半与另一根合并后使用第五节变阻器的使用[基础过关]1.滑动变阻器是可变电阻，其改变电阻的原理是 ( )A.改变电阻丝的横截面积B.改变电阻丝连入电路的长度C. 滑片跟电阻丝发生摩擦D.改变接线柱中的导线连接2.下图是能调节电灯亮度的电路图，要使电灯变暗，滑片P应 ( )A.向a端移动B.向b端移动C. 在b点不动D.在中间不动[深化提高]3.如下图所示，两个滑动变阻器串联连入电路中，要使电阻中的电阻最大，则变阻器滑片应 ( )A. P1在B1，P2在B2B.P1在A1，P2在B2C.P1在A1，P2在A2D.P1在B1，P2在A24.如图所示电路，在开关S闭合前，滑动变阻器的滑片P应在端。
闭合开关S，当滑片P向左移动时，滑动变阻器连入电路的电阻变，观察到电流表的示数变。
第六节电压的测量[基础过关一]1.电源电压是使电路中发生定向移动形成的原因，通常用符号表示电压，单位是，单位的符号是。
2.有关电路中电压和电流关系的说法中，不正确的是 ( )A.电路中有电压，一定形成电流B.电路中有电流，必须要有电压C.电路中没有电压，一定没有电流形成D.电路中没有电流，可能有电压3.测量电源两端的电压时，必须把跟电源联，并且把电压表的“”接线柱接在电源极那端。
4.实验室中最常见的电压表有个接线柱，个量程，分别为伏和伏，一大格分别表示伏和伏，最小刻度值分别表示伏和伏。
[深化提高一]5.如图所示的电路中，电压表测量的电压是 ( )A.灯L1的电压B.灯L2的电压C. 灯L1、L2的电压D.都不是6.某同学用0～3伏的接线柱测量灯两端的电压值，如图，但刻度盘上只有0～15伏的刻度值，根据指针的位置，测出灯两端的电压值为伏。
[基础过关二]1.用电压表测电路中灯L的电压值，应把电压表 ( )A.串联接入灯L两端B.并联接入灯L两端C. 串联、并联都可接入D.串联、并联都不能接入2．对于电流表、电压表测电源的电流和电压的说法中，正确的是 ( )A.电流表不可以直接接在电源两端B.电流表不可以接在电源两端C. 电压表可以直接接在电源两端D.以上说法都不对3.根据下图所示的电压表指针位置，如果接入0～3伏量程时，电压表示数为伏。
4.上图中，如果接入0～15伏量程时，电压表示数为伏。
[深化提高二]4.下图所示的电路中，闭合开关，灯L1两端的电压为1.5伏，灯L2两端的电压为2.0伏，则电源两端的电压是( )A.1.5伏B.2伏C.3.5伏D.0.5伏5.上图中，如果电源电压为15伏，灯L1两端的电压为10伏，则灯L2两端的电压为 ( )A.25伏B.5伏C.15伏D.10伏6.下图所示闭合开关，用电压表测出灯L1两端的电压为3伏，则电源两端的电压是 ( )A.3伏B.0伏C. 6伏D. 因不知灯L2的电压，故无法知道7.下图所示，闭合开关，电压表测出的电压是 ( )A.灯的电压B.灯L1的电压C. 电源电压D.灯L1、L2的电压第七节电流、电压、电阻的关系[基础过关一]1.为了研究电流、电压、电阻三个量的关系，所采取的研究方法正确的是 ( )A.先使其中的两个量保持不变，研究另一个量的变化规律B.先使其中的一个量保持不变，研究另两个量的变化规律C.同时研究三个量的相互关系D.以上三种方法都可以2.关于导体中的电流跟电阻的关系，下列说法正确的是 ( )A.电流跟电阻成反比B.通过导体的电流跟导体的电阻成反比C.当电压不变时，导体中的电流跟导体的电阻成反比D.当电阻不变时，导体中的电压跟导体的电流成反比3.一只阻值为100欧的电阻接在电压为25伏的电源上，流过电阻的电流为安；当电源电压减小5伏时，流过电阻的电流减小到安。
