腹部CT_断层解剖结构腹部CT可以显示以下器官和结构:1.胃:胃位于腹部的上部,位于膈肌之下,是一个呈弯曲状的器官。
腹部CT可以清晰显示胃的形态、位置和大小,帮助医生评估胃的功能和病变。
2.肝脏:肝脏是腹部最大的器官,位于右上腹部。
腹部CT可以显示肝脏的大小、形状和结构,包括肝叶、肝窦、肝小叶等。
此外,腹部CT还可以评估肝脏的血液供应和肿瘤的存在。
3.胆囊和胆管:胆囊是一个位于肝脏下方的袋状结构,储存胆汁。
胆管是将胆汁从肝脏输送到小肠的管道。
腹部CT可以显示胆囊的大小、形状和位置,以及胆囊和胆管是否存在结石或炎症等问题。
4.胰腺:胰腺是一个位于腹部中央的背面器官,主要负责产生胰岛素和消化酶。
腹部CT可以评估胰腺的大小、形态和结构,帮助检测胰腺炎、胰岛细胞瘤等疾病。
5.肾脏和肾上腺:肾脏是两个位于腹部上部的器官,负责排除体内废物和调节电解质平衡。
腹部CT可以显示肾脏的大小、形态和位置,评估肾脏的功能和是否存在结石、肿瘤等异常。
同时,腹部CT还可以显示肾上腺的位置和形态。
6.肠道:腹部CT可以显示小肠和大肠的形态和结构,帮助评估肠壁的异常、梗阻和炎症等情况。
此外,腹部CT还可以检测肠道的病变和肿瘤。
7.脾脏:脾脏是一个位于腹腔左上侧的器官,主要负责过滤血液和免疫功能。
腹部CT可以显示脾脏的大小、形态和位置,评估脾血供和是否存在肿瘤等异常情况。
除了以上器官和结构,腹部CT还可以显示腹腔内的血管、淋巴结、神经和腹腔壁等。
腹部CT的图像可以以不同层面、不同方向进行重建和解剖观察,有助于医生进行临床诊断和手术规划。
总而言之,腹部CT是一种非常重要的医学影像技术,可以显示腹部各种器官和结构的解剖情况,帮助医生诊断和治疗腹部疾病。
在进行腹部CT检查时,患者需要保持适当的体位,遵守医生的指示,以确保获得清晰的影像。
腹部横断面共有15个,可分上腹部和下腹部两部分。
上腹部由第1~8横断面组成,有肝、胆、胰、脾、肾和肾上腺等器官的断面。
下腹部由第9~15横断面组成,主要为肠管的断面。

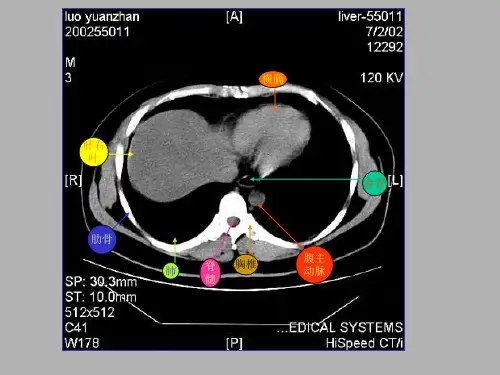

1.第1横断面平第10胸椎体的断面,肝和胃被剖开,左、右半肝均显示。
下腔静脉位于左、右半肝分界处的后缘,其直径为2.0cm 。
下腔静脉右缘有肝静脉的右后缘交汇入,直径约0.8cm 。
下腔静脉前方有从前外向后内走行管径较细的肝中间静脉。
下腔静脉左缘有肝的尾状叶,较小,其左侧有静脉韧带裂。
肝断面周围有膈肌的断面。
在肝左叶前方有心尖及心包的断面。
在肝左叶后方、有膈的食管裂孔及食管,其直径为1.5cm 。
在食管后方、第10胸椎体前方左侧有胸主动脉的断面,直径约1.5cm ,在该动脉两侧有奇静脉和半奇静脉。
在肝左叶和心尖左侧有胃底的剖面。
在该层断面周围,膈肌上方有右肺中叶、下叶及左肺舌叶和下叶的断面。
第10胸椎体后有椎管、内容脊髓。
在棘突两侧有竖脊肌,其后有斜方肌。
在该肌外侧有背阔肌、其深面有前锯肌。
肋骨之间有肋间肌。
第10胸椎横突与第10肋骨形成肋横突关节。
向外、向前依次为第9肋骨、第8肋骨、第7肋骨、第6肋骨及第5肋骨的断面,在胸廓前部有第5肋软骨与第5肋骨相接,第5肋软骨有较长的断面,其内侧有圆形较粗的第6肋软骨,最内侧有较小而圆的第7肋软骨断面。
在第7肋软骨后内方有胸骨体下端的断面。
腹部第1层横断面 腹部的横断面2.第2横断面该断面平第10胸椎体下方椎间盘的断面,该断面右侧被肝所占据;左侧被胃所充满,周边残留左、右肺下缘及膈肌的断面。
胸壁仍然由第10~5肋骨断面、肋间肌和第5~7肋软骨、胸骨体下端断面所围成。
椎间盘后方有椎管,内有脊髓及被膜,椎管后壁两侧有关节突关节的断面,显示窄而横行的关节腔。
在椎极后方、棘突两侧有竖脊肌、斜方肌。
胸壁外后方有背阔肌与前锯肌。
肝的断面中部有由前外向后内斜行的肝中间静脉,分肝为左、右半肝。
肝中间静脉直径约0.5cm ,其后内方有下腔静脉断面,直径为2.2cm ,其位于左右半肝分界处的后缘。
断层解剖学解剖学教研部实用断层影像解剖学人体断层解剖学是解剖学的重要分支。
目前,人体断层解剖学已成为识别多种现代医学影像的重要基础科学。
断层影像解剖学是研究机体正常形态结构及其相关机能变化规律的科学,是解剖学与医学影像学相结合而产生的新兴边缘科学,属于应用解剖学范畴。
本世纪70年代以来B超、CT、MRI和ECT等现代医学影像技术在临床应用及介入放射学的发展给断层解剖学提出了新课题、新要求。
要想提高医学影像的分析能力和诊断准确率,应具有扎实的断层解剖学基础,否则将无法胜任用现代化医学影像仪器装备的临床工作。
因此,学习和研究断层解剖学是每个医务工作者的当务之急。
基于医学教育和临床工作需要,我们利用自制的实物标本和CT图像、MRI图像,制作了断层解剖学和影像解剖学视听教材。
由于本学科正处于飞速发展之中,再加上编者水平有限,不妥之处在所难免,敬请同行和读者不吝赐教,以求改进和进一步完善。

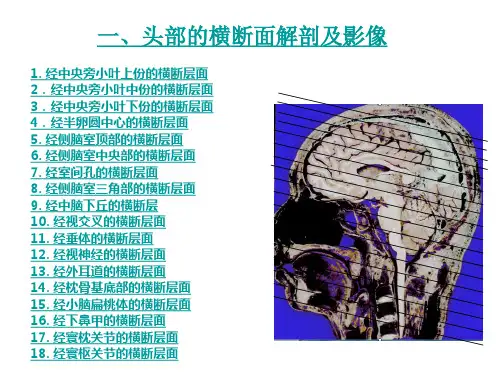

(一)颅脑部断层影像解剖(1)颅脑正中矢状断面(图1):脑位于颅腔内由端脑、间脑、中脑、脑桥、延髓及小脑六个部分组成,通常,中脑、脑桥、延髓合称脑干。
胼胝体分为胼胝体膝部、胼胝体干和胼胝体压部,透明隔,第三脑室,前下方有视交叉,乳头体,交叉池是视交叉周围的蛛网膜下池。
脚间池是大脑脚之间的蛛网膜下池,交叉池和脚间池合称鞍上池,鞍上池向下与脑桥池相续,内有基底动脉。
第三脑室后方分别有中间帆腔、松果体、大脑大静脉池、中脑四叠体,背侧有四叠体池,向上与大脑大静脉池相续。
小脑幕位于小脑与端脑枕叶之间,第四脑室位于脑桥、延髓和小脑之间,向上经中脑水管与第三脑室相通。
枕大池也称为小脑延髓池。
颅脑正中矢状层面MRI图像:端脑、间脑、中脑、脑桥、延髓及小脑,胼胝体,胼胝体膝,胼胝体干,胼胝体压部,第三脑室,视交叉,乳头体,交叉池,脚间池,脑桥池,中间帆腔,大脑大静脉池,四叠体,四叠体池,第四脑室,经中脑水管与第三脑室相通,小脑幕,枕大池,位于延髓、小脑与枕鳞之间。
轴位断层标本腹腔动脉(4)左隔脚(5)右隔脚(6)下腔静脉(7)钩突(8)肠系膜上静脉(9)脾静脉(10)肝门静脉(11)胰体(12)胰颈(13)胰头(14)胰十二指肠上动脉(15)胆总管(l6)十二指肠降部(l7)肝右叶(18)胆囊体(19)横结肠(20)胃幽门部(21)空肠(22)降结肠(23)左肾(24)肾窦(25)左肾上腺(26)右肾(27)第1腰椎(28)脊髓(29)马尾(30)竖脊肌(31)背阔肌(32)腹外斜肌(33)腹直肌性)轴位断层标本动脉(4)左隔脚(5)右隔脚(6)下腔静脉(7)钩突(8)肠系膜上静脉(9)脾静脉(10)肝门静脉(11)胰体(12)胰颈(13)胰头(14)胰十二指肠上动脉(15)胆总管(l6)十二指肠降部(l7)肝右叶(18)胆囊体(19)横结肠(20)胃幽门部(21)空肠(22)降结肠(23)左肾(24)肾窦(25)左肾上腺(26)右肾(27)第1腰椎(28)脊髓(29)马尾(30)竖脊肌(31)背阔肌(32)腹外斜肌(33)腹直肌腹部肝脏右叶下部、胰腺头部层面(女性)轴位断层标本(1)腹主动脉(2)左隔脚(3)右隔脚(4)左肾动脉(5)左肾静脉(6)右肾动脉(7)肠系膜上动脉(8)肠系膜上静脉(9)胰头(l0)钩突(11)胆总管(12)下腔静脉(13)有肾静脉(14)右肾(15)左肾(l6)肾皮质(17)肾锥体(18)肾柱(19)肾窦(20)肝右叶(21)右肋隔隐窝(22)胆囊底(23)结肠有曲(24)十二指肠降部(25)横结肠(26)空肠(27)降结肠(28)腰大肌(29)腰方肌(30)第1腰椎(31)竖脊肌(32)背阔肌(33)腹外斜肌(34)腹直肌(1)腹主动脉(2)左隔脚(3)右隔脚(4)左肾动脉(5)左肾静脉(6)右肾动脉(7)肠系膜上动脉(8)肠系膜上静脉(9)胰头(l0)钩突(11)胆总管(12)下腔静脉(13)有肾静脉(14)右肾(15)左肾(l6)肾皮质(17)肾锥体(18)肾柱(19)肾窦(20)肝右叶(21)右肋隔隐窝(22)胆囊底(23)结肠有曲(24)十二指肠降部(25)横结肠(26)空肠(27)降结肠(28)腰大肌(29)腰方肌(30)第1腰椎(31)竖脊肌(32)背阔肌(33)腹外斜肌(34)腹直肌腹部肝脏右叶下部、胰腺头部层面(男性)轴位断层标本腹部肝脏右叶下部、胰腺头部、肾门层面(女性)轴位断层标本(1)腹主动脉(2)左肾静脉(3)左肾动脉(4)右肾静脉(5)右肾动脉(6)肾窦(7)肾盂(8)肾大盏(9)肾小盏(10)左肾(11)右肾(12)下腔静脉(13)钩突(14)肠系膜上动脉(15)肠系膜上静脉(16)胰头(17)十二指肠降部(l8)肝有叶(19)升结肠(20)横结肠(21)大网膜(22)空肠(23)肠系膜(24)肠系膜根(25)降结肠(26)第1~2腰椎间盘(27)左隔脚(28)右隔脚(29)腰大肌(30)腰方肌(31)竖脊肌(32)背阔肌(33)腹外斜肌(34)腹内斜肌(35)腹横肌(36)腹直肌腹部肝脏右叶下部、胰腺头部、肾门层面(男性)轴位断层标本(1)腹主动脉(2)左肾静脉(3)左肾动脉(4)右肾静脉(5)右肾动脉(6)肾窦(7)肾盂(8)肾大盏(9)肾小盏(10)左肾(11)右肾(12)下腔静脉(13)钩突(14)肠系膜上动脉(15)肠系膜上静脉(16)胰头(17)十二指肠降部(l8)肝有叶(19)升结肠(20)横结肠(21)大网膜(22)空肠(23)肠系膜(24)肠系膜根(25)降结肠(26)第1~2腰椎间盘(27)左隔脚(28)右隔脚(29)腰大肌(30)腰方肌(31)竖脊肌(32)背阔肌(33)腹外斜肌(34)腹内斜肌(35)腹横肌(36)腹直肌腹部肝脏右叶下极、十二指肠乳头层面(女性)轴位断层标本(1)腹主动脉(2)左隔脚(3)右隔脚(4)下腔静脉(5)左肾(6)右肾(7)肾盂(8)肾窦(9)肾皮质(10)肾髓质(11)肝有叶(12)升结肠(13)十二指肠降部(14)十二指肠乳头(15)胰头(16)钩突(17)肠系膜上静脉(18)肠系膜上动脉(19)十二指肠升部(20)肠系膜根(21)横结肠(22)空肠(23)降结肠(24)第2腰椎(25)腰大肌(26)腰方肌(27)竖脊肌(28)腹外斜肌(29)腹内斜肌(30)腹横肌(31)腹直肌腹部肝脏右叶下极、十二指肠乳头层面(男性)轴位断层标本(1))腹主动脉(2)左隔脚(3)右隔脚(4)下腔静脉(5)左肾(6)右肾(7)肾盂(8)肾窦(9)肾皮质(10)肾髓质(11)肝有叶(12)升结肠(13)十二指肠降部(14)十二指肠乳头(15)胰头(16)钩突(17)肠系膜上静脉(18)肠系膜上动脉(19)十二指肠升部(20)肠系膜根(21)横结肠(22)空肠(23)降结肠(24)第2腰椎(25)腰大肌(26)腰方肌(27)竖脊肌(28)腹外斜肌(29)腹内斜肌(30)腹横肌(31)腹直肌腹部肝脏右叶下极、十二指肠水平部层面(女性)轴位断层标本(1)腹主动脉(2)下腔静脉(3)十二指肠降部(4)十二指肠水平部(5)十二指肠升部(6)肠系膜上动脉(7)肠系膜上静脉(8)左肾(9)左输尿管(10)肾窦(11)右输尿管(12)右肾(13)升结肠(14)肝右叶(15)横结肠(16)空肠(17)肠系膜(18)降结肠(19)第2腰椎(20)腰大肌(21)腰方肌(22)竖脊肌(23)腹外斜肌(24)腹内斜肌(25)腹横肌(26)腹白线(27)腹直肌腹部肝脏右叶下极、十二指肠水平部层面(男性)轴位断层标本(1)腹主动脉(2)下腔静脉(3)十二指肠降部(4)十二指肠水平部(5)十二指肠升部(6)肠系膜上动脉(7)肠系膜上静脉(8)左肾(9)左输尿管(10)肾窦(11)右输尿管(12)右肾(13)升结肠(14)肝右叶(15)横结肠(16)空肠(17)肠系膜(18)降结肠(19)第2腰椎(20)腰大肌(21)腰方肌(22)竖脊肌(23)腹外斜肌(24)腹内斜肌(25)腹横肌(26)腹白线(27)腹直肌腹部肾脏下极层面(女性)轴位断层标本1)腹主动脉(2)肠系膜下动脉(3)左输尿管(4)左肾下端(5)下腔静脉(6)有输尿管(7)右肾下端(8)升结肠(9)十二指肠水平部(10)横结肠(11)小肠(12)肠系膜(13)降结肠(14)腰大肌(15)腰方肌(16)第3腰椎(17)竖脊肌(18)腹外斜肌(19)腹内斜肌(20)腹横肌(21)腹直肌(22)大网膜腹部肾脏下极层面(男性)轴位断层标本(1)腹主动脉(2)肠系膜下动脉(3)左输尿管(4)左肾下端(5)下腔静脉(6)有输尿管(7)右肾下端(8)升结肠(9)十二指肠水平部(10)横结肠(11)小肠(12)肠系膜(13)降结肠(14)腰大肌(15)腰方肌(16)第3腰椎(17)竖脊肌(18)腹外斜肌(19)腹内斜肌(20)腹横肌(21)腹直肌(22)大网膜1)腹主动脉(2)肠系膜下动脉(3)左输尿管(4)下腔静脉(5)有输尿管(6)升结肠(7)回肠(8)空肠(9)肠系膜(10)肠系膜根(11)降结肠(12)腰大肌(13)第3~4腰椎间盘(14)竖脊肌(15)腹外斜肌(16)腹内斜肌(17)腹横肌(18)腹直肌(19)脐(1)腹主动脉(2)肠系膜下动脉(3)左输尿管(4)下腔静脉(5)有输尿管(6)升结肠(7)回肠(8)空肠(9)肠系膜(10)肠系膜根(11)降结肠(12)腰大肌(13)第3~4腰椎间盘(14)竖脊肌(15)腹外斜肌(16)腹内斜肌(17)腹横肌(18)腹直肌(19)脐腹部腹主动脉分叉水平层面(女性)轴位断层标本(1)左骼总动脉(2)左骼总静脉(3)左输尿管(4)生殖腺动、静脉(5)右骼总动脉(6)右骼总静脉(7)右输尿管(8)肠系膜(9)肠系膜根(1)回肠(11)升结肠(12)阑尾(13)空肠(14)降结肠(15)腰4~5椎间盘(16)第5腰椎(17)腰大肌(18)腰方肌(19)竖脊肌(20)腹外斜肌(21)腹内斜肌(22)腹横肌(23)腹直肌腹部腹主动脉分叉水平层面(男性)轴位断层标本(1)左骼总动脉(2)左骼总静脉(3)左输尿管(4)生殖腺动、静脉(5)右骼总动脉(6)右骼总静脉(7)右输尿管(8)肠系膜(9)肠系膜根(1)回肠(11)升结肠(12)阑尾(13)空肠(14)降结肠(15)腰4~5椎间盘(16)第5腰椎(17)腰大肌(18)腰方肌(19)竖脊肌(20)腹外斜肌(21)腹内斜肌(22)腹横肌(23)腹直肌标本(3)左输尿管(4)左骼内动脉(5)左骼外动脉(6)乙状结肠系膜根(7)右输尿管(8)右骼总动脉(9)右骼总静脉(10)右骼内动脉(11)右骼外动脉(12)盲肠(13)回盲瓣(14)回肠末端(15)阑尾(16)回肠(17)空肠(18)肠系膜根(19)乙状结肠(20)第5腰椎(21)第5腰神经(22)椎管(23)有腰大肌(24)竖脊肌(25)骼峪上缘(26)腹外斜肌(27)腹内斜肌(28)腹横肌断层标本(3)左输尿管(4)左骼内动脉(5)左骼外动脉(6)乙状结肠系膜根(7)右输尿管(8)右骼总动脉(9)右骼总静脉(10)右骼内动脉(11)右骼外动脉(12)盲肠(13)回盲瓣(14)回肠末端(15)阑尾(16)回肠(17)空肠(18)肠系膜根(19)乙状结肠(20)第5腰椎(21)第5腰神经(22)椎管(23)有腰大肌(24)竖脊肌(25)骼峪上缘(26)腹外斜肌(27)腹内斜肌(28)腹横肌后序1、本ppt为综合各家图片后由青岛大学2011级肝胆外科研究生整理而成,为提倡资源分享,特设一定的财富币。
