喷射器工作原理

文丘里喷射器原理

文丘里喷射器是一种基于狭义相对论原理的推进器，利用相对论效应将高速离子推出，产生巨大的推力。其主要原理是质子通过加速器加速到高能量，然后通过电磁场把它们推动到极高的速度，最后通过喷射口喷射出去，产生推力。

文丘里喷射器最早由美国物理学家罗伯特·H·文丘里于1945年提出，并在1953年首次实现。该喷射器可以用于太空航行中的推进系统，它的特点是推力大、速度高。相对于传统的喷气推进器，文丘里喷射器具有明显的优势。

文丘里喷射器的工作原理与狭义相对论中的动能相转化有关。根据质能方程E=mc²可知，质量和能量之间存在着等价关系。文丘里喷射器利用这种质量与能量之间的关系，将离子加速到高能量状态，再将其喷射出去，达到推进航天器的目的。

当离子加速到极高的速度时，它们具有高能量，即具有巨大的动能。在文丘里喷射器中，这些高能量的离子通过一个窄小的喷射口被喷射出去，形成后向的冲量。由于离子的质量较小，喷射速度非常高，达到了相对论极限。

喷射出去的离子在空间中撞击周围的气体分子或其他物质，产生反作用力，即推力。这种反作用力就是文丘里喷射器产生的推力，它可用于推动航天器或其他需要推进的装置。

文丘里喷射器具有一些显著的优点。首先，由于离子速度非常高，喷射速度接近光速，所以其喷射速度比传统的喷气推进器更快，从而产生更大的推力。其次，文丘里喷射器利用的是相对论效应，这意味着相对论效应是基本不受限制的，并且在较高的速度下仍然可以发挥作用。

然而，文丘里喷射器也存在一些限制。首先，加速过程中的能量损耗会使得推力效率降低。此外，加速器的体积较大，会增加飞行器的质量并且占用较大的空间。由于加速离子需要消耗大量的能量，所以文丘里喷射器的能源需求较高，这也是一个挑战。

总的来说，文丘里喷射器是一种基于相对论原理的高效推进器，利用相对论效应将高能量离子喷射出去，产生巨大推力。它具有推力大、速度高的优势，但也面临能量损耗、体积较大和能源需求较高的限制。随着技术的进步和研究的深入，文丘里喷射器将在航天领域发挥更大的作用。

蒸汽喷射器的工作原理

蒸汽喷射器是一种利用高速喷射蒸汽产生负压的设备。其工作原理可以概括如下：

1. 蒸汽供应：蒸汽喷射器通过连接到蒸汽源（如锅炉或蒸汽发生器）来获取蒸汽。蒸汽源提供高温和高压的蒸汽。

2. 主喷嘴：蒸汽喷射器内部有一个主喷嘴，通常为环形设计。蒸汽从主喷嘴中高速喷出，形成一个气流。

3. 混合室：气流在喷射器内部与外界空气混合，在混合室中形成高速的喷射流。混合室设计使蒸汽与外界空气充分混合。

4. 负压产生：当喷射流从喷射器口喷出时，它会通过喷射器的收缩部分，形成一个窄小的喉道。喷射流速度增加，压力降低，产生负压。

5. 吸入流体：产生的负压通过吸引作用力，将外界流体（如水或其他液体）吸入到喷射器中。

6. 混合：喷射器内喷射流与吸入流体混合，形成蒸汽和吸入流体的混合物。

7. 冷凝：混合物进一步沿着喷射器内部冷却，并逐渐转变为液体。

通过以上过程，蒸汽喷射器将蒸汽的能量转化为负压，实现吸入和混合流体的功能。因其简单结构和可靠性，蒸汽喷射器被广泛应用于许多工业和商业领域，如清洗、加热、真空提取等。

蒸汽喷射器工作原理

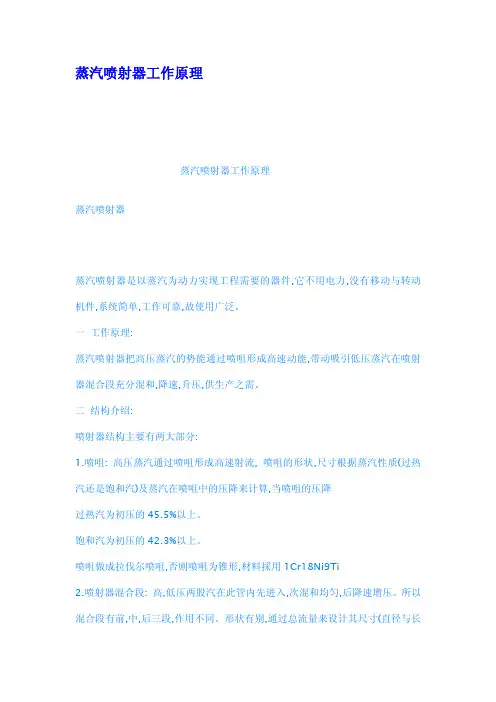

蒸汽喷射器工作原理

蒸汽喷射器

蒸汽喷射器是以蒸汽为动力实现工程需要的器件,它不用电力,没有移动与转动

机件,系统简单,工作可靠,故使用广泛。

一工作原理:

蒸汽喷射器把高压蒸汽的势能通过喷咀形成高速动能,带动吸引低压蒸汽在喷射

器混合段充分混和,降速,升压,供生产之需。

二结构介绍:

喷射器结构主要有两大部分:

1.喷咀:高压蒸汽通过喷咀形成高速射流,喷咀的形状,尺寸根据蒸汽性质(过热

汽还是饱和汽)及蒸汽在喷咀中的压降来计算,当喷咀的压降

过热汽为初压的45.5%以上。

饱和汽为初压的42.3%以上。

喷咀做成拉伐尔喷咀,否则喷咀为锥形,材料採用1Cr18Ni9Ti

2.喷射器混合段:高,低压两股汽在此管内先进入,次混和均匀,后降速增压。所以

混合段有前,中,后三段,作用不同。形状有别,通过总流量来设计其尺寸(直径与长度)最终合成所需压力的蒸汽。

连结上二者的机件称汽室,使二件保持合理的距离,具有一定空间。蒸汽喷射器

的材质常用20#优质碳素钢。

三使用范围:

1.蒸汽喷射增压器:能量较高的高温高压蒸汽经喷咀高速射流吸引低压蒸汽混

合成工艺所需温度与压力的(中压)蒸汽供生产使用。这是解决工艺需要的一种较

节能的形式(相对减温减压器而言),也比较方便。

有一种叫作二次蒸汽回收器的设备也属此类型。

2.蒸汽喷射热水器:通过蒸汽射流吸引一定量冷水加温到所需温度,并送到需要

的场所,可以用于供暖和生活用水。

3.蒸汽喷射真空器:通过蒸汽射流,抽出容器内的空气,使容器具有一定的真空。

如汽轮机轴封抽气器,防止汽机向外漏汽,并回收热量与工质。又如使大型循环水

泵吸水段抽真空引来低位水流之水。

原理：利用流体来传递能量和质量的真空获得装置，采用有一定压力的水流通过

对称均布成一定侧斜度的喷咀喷出，聚合在一个焦点上。由于喷射水流速特别高，

将压力能转变为速度能，使吸气区压力降低产生真空。数条高速水流将被抽吸的

气体攫走，经过文氏管收缩段与喉径充分混合压缩，进行分子扩散能量交换，速

蒸汽喷射器的工作原理

引言概述：

蒸汽喷射器是一种常见的工业设备，广泛应用于能源、制药、化工等领域。它的工作原理基于蒸汽的高速喷射，通过能量传递和物质混合实现各种工艺需求。本文将详细介绍蒸汽喷射器的工作原理，包括喷射原理、喷射效应、喷射器构造、工作过程和应用场景。

一、喷射原理：

1.1 蒸汽喷射器的喷射原理基于贝努利定律，即在流体的流动过程中，速度增加时压力会降低。

1.2 当高速蒸汽通过喷嘴的狭窄通道流过时，由于速度增加，压力降低，形成负压区域。

1.3 这种负压将吸引周围环境中的液体或气体，实现物质的吸入和混合。

二、喷射效应：

2.1 蒸汽喷射器的喷射效应主要包括负压效应和能量传递效应。

2.2 负压效应使得喷射器能够吸入液体或气体，实现混合、增压和排放等功能。

2.3 能量传递效应使得蒸汽的动能能够转化为其他形式的能量，如压力能和动能。

三、喷射器构造：

3.1 蒸汽喷射器主要由喷嘴、喷管和混合腔组成。

3.2 喷嘴是蒸汽喷射器的核心部件，通过调整喷嘴的形状和尺寸，可以控制蒸汽的速度和喷射效果。 3.3 混合腔用于将蒸汽和吸入物质进行混合，形成均匀的混合物。

四、工作过程：

4.1 当蒸汽进入喷嘴时，由于喷嘴的狭窄通道，蒸汽的速度增加，压力降低。

4.2 同时在喷嘴周围形成负压区域，吸引周围的液体或气体进入喷嘴。

4.3 进入混合腔后，蒸汽与吸入物质混合，形成均匀的混合物，实现所需的工艺过程。

五、应用场景：

5.1 蒸汽喷射器广泛应用于能源行业，如发电厂中的锅炉喷射器，用于喷射燃料和调节燃烧过程。

5.2 在制药和化工领域，蒸汽喷射器可以用于混合、增压、干燥等工艺过程。

5.3 此外，蒸汽喷射器还可以用于环境保护领域，如烟气脱硫装置中的脱硫剂喷射器，用于净化废气。

总结：

蒸汽喷射器是一种基于蒸汽喷射原理的工业设备，通过负压效应和能量传递实现吸入、混合和增压等功能。它的构造简单，应用广泛，在能源、制药、化工等领域发挥着重要作用。对于理解蒸汽喷射器的工作原理，可以从喷射原理、喷射效应、喷射器构造、工作过程和应用场景等方面进行详细了解。
