传感器知识点总结

第五章 传感器

第一节：认识传感器

（1、传感器）

（2、传感器的原理和分类）

第二节：常见传感器的工作原理及应用

（1、光敏电阻）

（2、热敏电阻和金属热电阻）

（3、应变式力传感器）

（4、电容式传感器）

（5、声传感器）

（6、温度传感器）

（7、传感器应用的一般模式）

第三节：利用传感器制作简单的自动控制装置

（1、电饭锅的工作原理）

（2、火灾报警器的工作原理）

（3、斯密特触发器）

（4、蜂鸣器）

（5、鼠标）

（6、常见传感器的应用）

（7、常见电学原件的原理）

第一节 传感器

一、传感器

1．定义：能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转化为电路的通断的器件或者装置。

2.功能：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

二、传感器的原理和分类

1．传感器原理

传感器感受的通常是非电学量，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的通常是电学量，如电压值、电流值、电荷量等，这些输出信号是非常微弱的，通常要经过放大后，再送给控制系统产生各种控制动作。传感器原理如下图所示。

2．传感器的分类

常用传感器是利用某些物理、化学或生物效应进行工作的。根据测量目的不同，可将传感器分为物理型、化学型和生物型三类。

物理型传感器是利用被测量物质的某些物理性质（如电阻、电压、电容、磁场等）发生明显变化的特性制成的，如光电传感器、力学传感器等。

化学型传感器是利用能把化学物质的成分、浓度等化学量转换成为电学量的敏感元件制成的。

生物型传感器是利用各种生物或生物物质的特性做成的，用以检测与识别生物体内化学成分的传感器，生物或生物物质主要是指各种酶、微生物、抗体等，分别对应酶传感器、微生物传感器、免疫传感器等等。

第二节 常见传感器的工作原理及应用

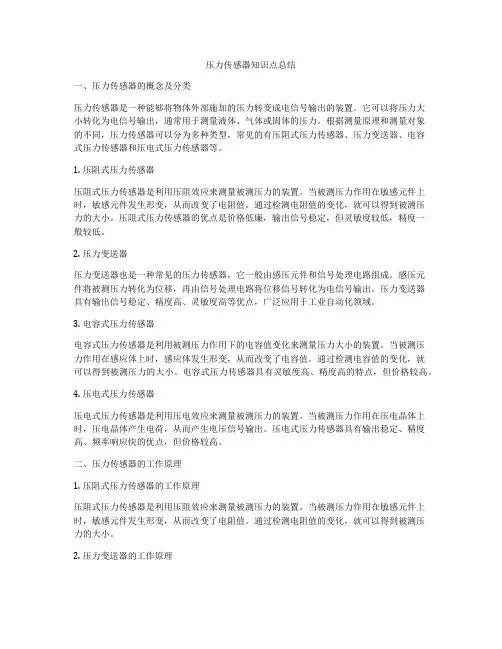

压力传感器知识点总结

一、压力传感器的概念及分类

压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器

压阻式压力传感器是利用压阻效应来测量被测压力的装置。当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。通过检测电阻值的变化，就可以得到被测压力的大小。压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器

压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器

电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。通过检测电容值的变化，就可以得到被测压力的大小。电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器

压电式压力传感器是利用压电效应来测量被测压力的装置。当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理

1. 压阻式压力传感器的工作原理

压阻式压力传感器是利用压阻效应来测量被测压力的装置。当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理 压力变送器一般由感压元件和信号处理电路组成。感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

传感器知识点总结

一、 传感器的基本概念

传感器是将感知到的信息转化为电信号或其他可识别形式的装置。传感器可以感知物理量、化学量、生物量等，并将其转换为电信号输出。传感器是现代科技发展中不可或缺的重要组成部分，广泛应用于工业自动化、环境监测、医疗诊断和智能家居等领域。传感器的种类繁多，包括压力传感器、温度传感器、光学传感器、湿度传感器等。

二、 传感器的分类

根据传感原理的不同，传感器可以分为多种类型。常见的传感器分类包括：

1. 按照感知物理量不同分类

- 压力传感器：用于测量压力的传感器，常用于工业控制和汽车行业。

- 温度传感器：用于测量温度的传感器，广泛应用于空调、冰箱、热水器等设备中。

- 湿度传感器：用于测量湿度的传感器，常用于气象观测和温室控制等场合。

- 光学传感器：用于测量光的强度和波长的传感器，广泛应用于光电设备和光学仪器中。

- 力传感器：用于测量物体受力情况的传感器，常用于机械测试和体重秤等设备中。

2. 按照传感原理不同分类

- 电阻式传感器：利用电阻值的变化来感知物理量的传感器，包括压敏电阻、热敏电阻等。

- 电容式传感器：利用电容值的变化来感知物理量的传感器，包括湿度传感器和接近开关等。

- 光电式传感器：利用光电效应来感知物理量的传感器，包括光敏电阻、光电开关等。

3. 按照工作原理不同分类

- 主动式传感器：需要外部能量源来激励的传感器，如光电传感器、超声波传感器等。

- 被动式传感器：不需要外部能量源来激励的传感器，如压力传感器、温度传感器等。

4. 按照测量方式不同分类

- 直接测量传感器：直接测量感知物理量的传感器，如温度计、湿度计等。

- 间接测量传感器：通过其他物理量的变化间接测量感知物理量的传感器，如电磁流量计、毫米波雷达等。 三、 传感器的工作原理

传感器的工作原理多种多样，其中常见的包括电阻变化原理、电容变化原理、光电效应原理、霍尔效应原理等。不同类型的传感器采用不同的工作原理来感知物理量，并将其转化为电信号输出。以下是常见工作原理的简要介绍：

光电操作知识点总结

一、光电传感器的基本原理

光电传感器是一种能够将光信号转换成电信号的器件。根据工作原理的不同，光电传感器可以分为光电开关、光电电眼、光电编码器等。其中，光电开关是将入射光束转化成控制信号的一种装置，主要用于检测、计数、测距等应用；光电电眼是能够检测物体的存在、颜色、形状和位置等信息的光电传感器；光电编码器是一种用于检测转速、位置、角度等参数的装置，主要应用于机械控制系统中。

光电传感器的基本原理是利用光电效应将光信号转换成电信号。光电效应是指当光线照射到半导体表面时，由于光子的能量激发了半导体中的电子，从而产生了电流或电压的变化。根据光电效应的不同机制，光电传感器可以分为光电导、光电效应、光电光管、光电晶体等不同类型。

二、光电操作的应用领域

光电操作技术在工业生产、仓储物流、交通运输、家居安防等领域都有着广泛的应用。其主要应用包括但不限于以下几个方面：

1. 工业自动化：光电操作技术在工业自动化生产中起着至关重要的作用。它可以用于检测产品的位置、颜色、形状、大小等信息，控制生产线的速度、卸载、包装等工作。光电传感器还可以用于检测机械设备的旋转速度、位置变化、输送带的限位、缺货等情况。

2. 仓储物流：在仓储物流领域，光电操作技术主要用于实现自动化分拣、货物追踪、库存管理等功能。光电传感器可以用于检测货物的到达与离开、货架位置信息、货物的体积和重量等数据，以便于实现自动分拣、库存盘点等操作。

3. 交通运输：在交通运输领域，光电操作技术主要应用于交通信号控制、车辆识别、车道探测等方面。光电传感器可以用于检测车辆的到达与离开、车辆的颜色与型号、车道的限位、人行道的行人流量等信息，以便于实现交通信号灯的自动控制、车辆识别、车道探测等功能。

4. 家居安防：在家居安防领域，光电操作技术主要用于智能门窗、智能照明、智能监控等方面。光电传感器可以用于检测门窗的开合状态、房间的光线亮度、房间的温度湿度等信息，以便于实现智能家居系统的自动控制、安全监控等功能。
