特殊字符 代码输入 说明

± %%P 公差符号

— %%O 上划线

▁ %%U 下划线

% %%% 百分比符号

Φ %%C 直径符号

° %%D 角度

%%nnn nnn为ASCII码  左手键”快捷命令表

A *ARC 创建圆弧

AD*ATTEDIT改变属性信息

AA*AREA计算对象或指定区域的面积和周长

AG*ALIGN 将对象与其他对象对齐

AP*APPLOAD加载或卸载应用程序

AR*ARRAY 阵列

AT*MATCHPROP将选定对象的特性应用到其他对象

ATT *ATTDEF创建属性定义

AV*DSVIEWER 鸟瞰视图

B *BLOCK 创建块

BD*BOUNDARY 从封闭区域创建面域或多段线

BR*BREAK 打断选定对象

C *CIRCLE创建圆

CA*CAL 计算算术和几何表达式

CC*COPY复制对象

CF*CHAMFER为对象的边加倒角

CT*CUTCLIP剪切图形

CR*COLOR 设置新对象的颜色

D *DIMSTYLE 创建和修改标注样式

DA*DIMANGULAR创建角度标注

DB*DIMBASELINE 从上一个标注或选定标注的基线处创建标注

DC*DIMORDINATE 创建坐标点标注

DD*DIMDIAMETER 创建圆和圆弧的直径标注

DE*DIMLINER 创建线性标注

DG*DIMALIGNED创建对齐线性标注

DR*DIMRADIUS创建圆和圆弧的半径标注

DT*DIST测量两点之间的距离和角度

DV*DVIEW 定义平行投影或透视视图

DZ*LEADER创建连结注释与几何特征的引线

E *ERASE 从图形中删除对象

ED*DDEDIT编辑文字、标注文字、属性定义和特征控制框

ES*ELLIPSE创建椭圆

EG*LENGTHEN 修改对象的长度和圆弧的包含角

EX*EXTEND延伸对象

ER*LAYER 管理图层和图层特性

EE*LINETYPE 加载、设置和修改线型

F *FILLET倒圆角

FC*POLYGON创建闭合的等边多段线

FD*OPEN打开现有的图形文件

FE*EXPORT以其他文件格式输出

FF*LINE创建直线段

FG*PLINE 创建二维多段线

FGE *PEDIT 编辑多段线和三维多边形网格

FW*LWEITH设置线宽、线宽显示选项线宽单位

FS*OFFSET偏移

FT*FILTER为对象选择创建过滤器

FV*MOVE移动对象

FX*PROPERTIES控制现有对象的特性

G *GROUP 对象编组

R *PAN 在当前视口中移动视图

RW*REDRAW刷新当前视口中的显示

RA*RAY 画射线

RD*REDO撤销前面UNDO 或U 命令的效果

RE*REGEN 从当前视口重生成整个图形

REE *RENAME修改对象名

REC *RECTANG绘制矩形多段线 RT*ROTATE旋转

RR*RENDER渲染

SA*SAVEAS另存为

SV*SAVE保存

SC*SCALE 按比例放大或缩小对象

SD*DDSELECT 选项设置

SS*HATCH 用无关联填充图案填充区域

ST*STYLE 创建、修改或设置命名文字样式

T *TRIM修剪对象

TB*TOOLBAR显示、隐藏和自定义工具栏

TE*TOLERANCE创建形位公差

TT*TEXT创建单行文字对象

TTT *MTEXT 创建多行文字对象

V *UNDO撤消命令

VV*UNITS 控制坐标和角度的显示格式并确定精度

W *WBLOCK将对象或块写入新的图形文件

WW*MIRROR镜像

WE *WEDGE

创建三维实体并使其倾斜面沿X 轴方向

X *EXPLOPE将合成对象分解成它的部件对象

XA*XATTACH将外部参照附着到当前图形

XB*XBIND 将外部参照依赖符号绑定到当前图形中

XC*XCLIP 定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面

XX*XLINE 创建无限长的直线（即参照线）

Z *ZOOM放大或缩小视图中对象的外观尺寸

ZA*ZOOMALL缩放全部

ZD*ZOOMDYNAMIC 动态缩放

ZE*ZOOMEXTENTS 缩放范围

合集下载

CAD%%特殊符号代码

CAD%%特殊符号代码

%%d：角度 %%p：正负 %%u：下划线 %%130：Ⅰ级钢筋φ

%%131：Ⅱ级钢筋φ %%132：Ⅲ级钢筋φ %%133：Ⅳ级钢筋φ

%%130%%145ll%%146：冷轧带肋钢筋 %%130%%145j%%146：钢绞线符号

%%134：小于等于≤ %%135：大于等于≥ %%136：千分号

%%137：万分号 %%138：罗马数字Ⅺ %%139：罗马数字Ⅻ

%%C：圆直径 %%D：度数符号 %%142 为平方米。

%%0~32：空号 %%123： { 左大括号 %%33： ! %%124： |

%%34 ：“ 双引号 %%125 ：} 右大括号

%%35： # %%126： ~ %%36 ：$ %%127 ：0 度

%%37： % %%128 ：± %%38： & %%129 ：φ

%%39 ：‘ 单引号 %%130： α %%40 ：( 左括号 %%131 ：β

%%41： ) 右括号 %%132： δ %%42：* 乘号 %%133 ：i

%%43： + 加号 %%44： ， 逗号 %%138 ：(上标) m %%45 ：- 减号

%%46 ： 。 句号 %%47： / 除号 %%58： ： 冒号

CAD命令、特殊符号代码大全_2016_整理-推荐下载

CAD命令、特殊符号代码大全_2016_整理-推荐下载

常见的快捷命令

（一）字母类

1、对象特性

ADC, *ADCENTER（设计中心“Ctrl＋2”） CH, MO *PROPERTIES(修

改特性“Ctrl＋1”)

MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式）

COL, *COLOR（设置颜色） LA, *LAYER（图层操作）

LT, *LINETYPE（线形） LTS, *LTSCALE（线形比

例）

LW, *LWEIGHT （线宽） UN, *UNITS（图形单位）

ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属

性）

BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对

齐）

EXIT, *QUIT（退出） EXP, *EXPORT（输出其它

格式文件）

IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义

CAD设置）

PRINT, *PLOT（打印） PU, *PURGE（清除垃圾）

R, *REDRAW（重新生成） REN, *RENAME（重命名）

SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置

极轴追踪）

OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预

览）

TO, *TOOLBAR（工具栏） V, *VIEW（命名视图）

AA, *AREA（面积） DI, *DIST（距离）

LI, *LIST（显示图形数据信息）

2、绘图命令：

PO, *POINT（点） L, *LINE（直线）

XL, *XLINE（射线） PL, *PLINE（多段线）

ML, *MLINE（多线） SPL, *SPLINE（样条曲

线）

POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形）

C, *CIRCLE(圆) A, *ARC(圆弧)

DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）

CAD命令、特殊符号代码大全

CAD命令、特殊符号代码大全

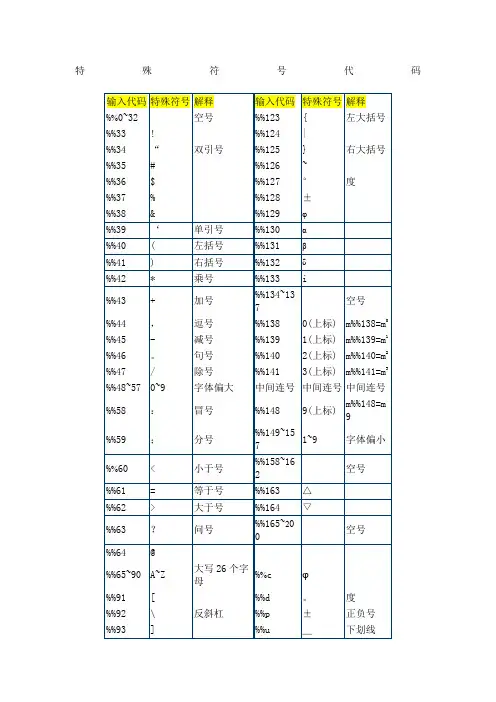

特殊符号代码

输入代码 特殊符号 解释 输入代码 特殊符号 解释

%%0~32 空号 %%123 { 左大括号

%%33 ! %%124 |

%%34 “ 双引号 %%125 } 右大括号

%%35 # %%126 ~

%%36 $ %%127 ° 度

%%37 % %%128 ±

%%38 & %%129 φ

%%39 ‘ 单引号 %%130 α

%%40 ( 左括号 %%131 β

%%41 ) 右括号 %%132 δ

%%42 * 乘号 %%133 i

%%43 + 加号 %%134~137 空号

%%44 ， 逗号 %%138 0(上标) m%%138=m0

%%45 - 减号 %%139 1(上标) m%%139=m1

%%46 。 句号 %%140 2(上标) m%%140=m2

%%47 / 除号 %%141 3(上标) m%%141=m3

%%48~57 0~9 字体偏大 中间连号 中间连号 中间连号

%%58 ： 冒号 %%148 9(上标) m%%148=m9

%%59 ； 分号 %%149~157 1~9 字体偏小

%%60 < 小于号 %%158~162 空号

%%61 = 等于号 %%163 △

%%62 > 大于号 %%164 ▽

%%63 ？ 问号 %%165~200 空号

%%64 @

%%65~90 A~Z 大写26个字母 %%c φ

%%91 [ %%d 。 度

%%92 \ 反斜杠 %%p ± 正负号

%%93 ] %%u ＿ 下划线 %%94 ^ %%o ─ 上划线

%%95 _ %%96 ‘ 单引号

%%97~122 a~z 小写26个字母

常见的快捷命令

（一）字母类

1、对象特性

ADC,*ADCENTER（设计中心“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”)

CAD填充图案代码查询(工程必备)

CAD填充图案代码查询(工程必备)

AutoCAD填充图案

填充图案代码查询
