超声波测距 毕业设计

.

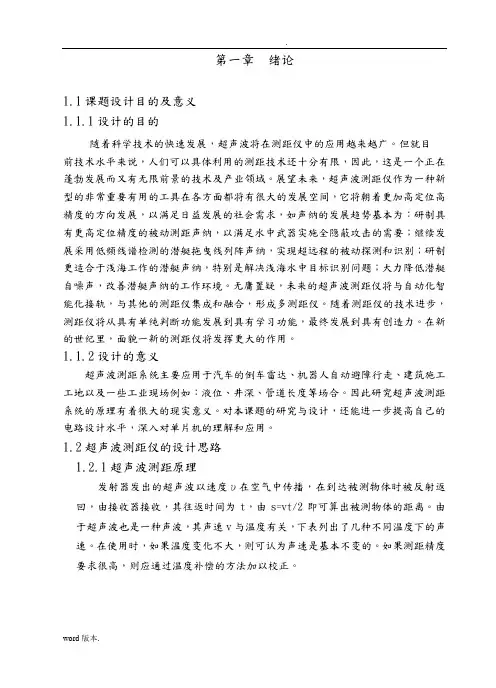

word版本. 第一章 绪论

1.1课题设计目的及意义

1.1.1设计的目的

随着科学技术的快速发展，超声波将在测距仪中的应用越来越广。但就目

前技术水平来说，人们可以具体利用的测距技术还十分有限，因此，这是一个正在蓬勃发展而又有无限前景的技术及产业领域。展望未来，超声波测距仪作为一种新型的非常重要有用的工具在各方面都将有很大的发展空间，它将朝着更加高定位高精度的方向发展，以满足日益发展的社会需求，如声纳的发展趋势基本为：研制具有更高定位精度的被动测距声纳，以满足水中武器实施全隐蔽攻击的需要；继续发展采用低频线谱检测的潜艇拖曳线列阵声纳，实现超远程的被动探测和识别；研制更适合于浅海工作的潜艇声纳，特别是解决浅海水中目标识别问题；大力降低潜艇自噪声，改善潜艇声纳的工作环境。无庸置疑，未来的超声波测距仪将与自动化智能化接轨，与其他的测距仪集成和融合，形成多测距仪。随着测距仪的技术进步，测距仪将从具有单纯判断功能发展到具有学习功能，最终发展到具有创造力。在新的世纪里，面貌一新的测距仪将发挥更大的作用。

1.1.2设计的意义

超声波测距系统主要应用于汽车的倒车雷达、机器人自动避障行走、建筑施工工地以及一些工业现场例如：液位、井深、管道长度等场合。因此研究超声波测距系统的原理有着很大的现实意义。对本课题的研究与设计，还能进一步提高自己的电路设计水平，深入对单片机的理解和应用。

1.2超声波测距仪的设计思路

1.2.1超声波测距原理

发射器发出的超声波以速度υ在空气中传播，在到达被测物体时被反射返回，由接收器接收，其往返时间为t，由s=vt/2即可算出被测物体的距离。由于超声波也是一种声波，其声速v与温度有关，下表列出了几种不同温度下的声速。在使用时，如果温度变化不大，则可认为声速是基本不变的。如果测距精度要求很高，则应通过温度补偿的方法加以校正。

.

西南科技大学

毕业设计（论文）

题目名称：超声波测距模块的设计

年 级： ■本科 □专科

学生学号：

学生姓名： 指导教师：

学生单位： 技术职称：

学生专业： 教师单位：信息工程学院

西 南 科 技 大 学 教 务 处 制

超声波测距模块的设计

摘要：超声波测距应用十分广泛。论文在分析可行性、可靠性的基础上，参照工程设计方法，确立了结构化设计的思路。本文设计了一套超声波检测系统，该系统是一种基于AT89C51 单片机的超声波测距系统,它根据超声波在空气中传播的反射原理, 以超声波传感器为接口部件, 应用单片机技术和超声波在空气中的时间差来测量距离。该系统主要由主控制器模块、超声波发射模块、超声波接收模块和显示模块等四个模块构成。设计利用51单片机系统的I/O口，使超声波传感器发出40KHz的超声波，反射回来的超声波信号，经过放大和整形电路进入单片机，比较调试后确定其对应的距离，完成测距。可实现3米内测距，盲区7厘米，具有LCD显示功能。

关键词：超声波；超声波传感器；AT89C51单片机；LCD显示单元；测距仪

Design of Ultrasonic Distance measurement

Abstract: The ultrasonic ranging application is extremely widespread. After the feasibility

and reliability has been analysised, the structure design technique was established. This

article introduces an ultrasonic distance measurement based on the AT89C51 single-chip

大学学士学位论文

I 摘 要

随着社会的发展，人们对距离或长度测量的要求越来越高。在社会生活中应用超声波测距技术已很广泛，如汽车倒车雷达、测距仪和物位测量仪等都可以通过超声波来实现。由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声测距技术的研究和开发具有实际意义。

本文介绍了一种利用超声波测距的系统，该系统是一种基于STC12C2052 单片机的超声波测距系统，它根据超声波在空气中传播的反射原理，以超声波传感器为检测部件，应用单片机技术和超声波在空气中的时间差来测量距离。该系统主要由主控制器模块、超声波发射模块、超声波接收模块和显示模块等四个模块构成。通过单片机的I/O口控制超声波发射电路发出40KHz的超声波，反射波经由超声波检测接收电路、放大电路送入单片机外部中断端，通过计算超声波的发射和返回的时间，确定超声波发生器和反射物体之间的距离，完成测距。该系统可实现4米内测距，盲区20厘米。

关键词： 超声波；测距；单片机

大学学士学位论文

II Abstract

With the development of society, the demand on the measurement of distance or length is

increasing. It is applied widely by ultrasonic to measure distance,such as cars reversing radar，

range finder and level measurement and so on.Because of the strong point of ultrasonic, low

energy consumption,long distance transporting in media, thus it is practical and significant to

.

.

毕业设计（论文）

题 目：基于单片机的超声波测距仪

.

. 摘 要

在空气介质中超声测距传感器因其性能好，价格低廉、使用方便，在现场机器人定位系统、车辆自动导航、车辆安全行驶辅助系统、城市交通管理和高速公路管理监测系统，以及河道、油井和仓库及料位的探测中都有应用。由于超声波传播不易受干扰，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距和物位测量等都可以通过超声波来实现。为此，深入研究超声波的产生与传播规律、开发高性能超声波换能器及其收发电路，对于超声波检测技术的发展具有十分重要的现实意义。

本设计介绍了基于单片机控制的超声测距的原理：由STC89C52控制定时器产生一定频率脉冲，计算从发射到接收回波时间，从而得到实测距离，数据处理采用，显示距离，语音播报。

关键词：超声波，距离测量，语音播报，单片机.

. ABSTRACT

In the air medium, ultrasonic range finder sensor because of its good

performance, low price, convenient use, in the field of robot positioning

system, automatic vehicle navigation, vehicle safety driving assist system, city

traffic management and management of expressway monitoring system, as

well as river, well and warehouse and material level detection used in.

Because the ultrasonic wave propagation is not susceptible to interference,
