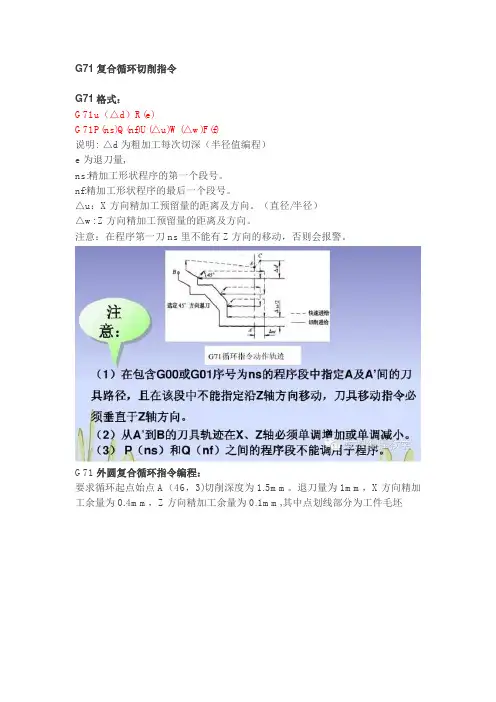

G71格式：G71u（△d）R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)说明: △d为粗加工每次切深（半径值编程）e为退刀量,ns:精加工形状程序的第一个段号。nf:精加工形状程序的最后一个段号。△u：X方向精加工预留量的距离及方向。（直径/半径）△w: Z方向精加工预留量的距离及方向。注意：在程序第一刀ns里不能有Z方向的移动，否则会报警。

G71外圆复合循环指令编程：

要求循环起点始点A（46，3)切削深度为1.5mm。退刀量为1mm，X方向精加工余量为0.4mm，Z方向精加工余量为0.1mm,其中点划线部分为工件毛坯

G71复合循环切削指令

G71格式：

G71u（△d）R(e)

G71P(ns)Q(nf)U(△u)W(△w)F(f)

说明: △d为粗加工每次切深（半径值编程）

e为退刀量,

ns:精加工形状程序的第一个段号。

nf:精加工形状程序的最后一个段号。

△u：X方向精加工预留量的距离及方向。（直径/半径）

△w: Z方向精加工预留量的距离及方向。

注意：在程序第一刀ns里不能有Z方向的移动，否则会报警。

G71外圆复合循环指令编程：

要求循环起点始点A（46，3)切削深度为1.5mm。退刀量为1mm，X方向精加工余量为0.4mm，Z方向精加工余量为0.1mm,其中点划线部分为工件毛坯

授课教师

安玉明 授课班级

授课时间 10数控一 10数控二 10机电一 10机电二 10机电三 10机加班

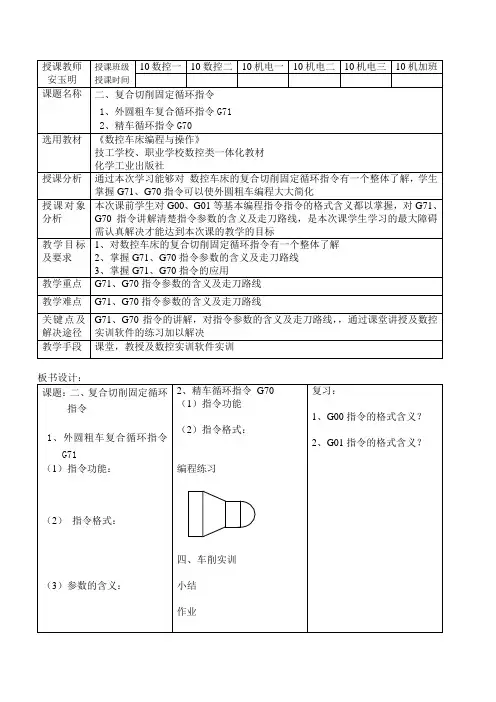

课题名称 二、复合切削固定循环指令

1、外圆粗车复合循环指令G71

2、精车循环指令G70

选用教材 《数控车床编程与操作》

技工学校、职业学校数控类一体化教材

化学工业出版社

授课分析 通过本次学习能够对 数控车床的复合切削固定循环指令有一个整体了解，学生掌握G71、G70指令可以使外圆粗车编程大大简化

授课对象分析 本次课前学生对G00、G01等基本编程指令指令的格式含义都以掌握，对G71、G70指令讲解清楚指令参数的含义及走刀路线，是本次课学生学习的最大障碍需认真解决才能达到本次课的教学的目标

教学目标及要求 1、对数控车床的复合切削固定循环指令有一个整体了解

2、掌握G71、G70指令参数的含义及走刀路线

3、掌握G71、G70指令的应用

教学重点 G71、G70指令参数的含义及走刀路线

教学难点 G71、G70指令参数的含义及走刀路线

关键点及解决途径 G71、G70指令的讲解，对指令参数的含义及走刀路线，，通过课堂讲授及数控实训软件的练习加以解决

教学手段 课堂，教授及数控实训软件实训

板书设计：

课题：二、复合切削固定循环指令

1、外圆粗车复合循环指令G71

（1）指令功能：

（2） 指令格式：

（3）参数的含义：

2、精车循环指令 G70

（1）指令功能

（2）指令格式：

编程练习

四、车削实训

小结

作业

复习：

1、G00指令的格式含义？

2、G01指令的格式含义？

教 学 环 节 备 注

一 、组织教学

二、教学过程

1、复习提问：1、G00指令的格式及含义？

2、G01指令的格式及含义？

2、导入新课：数控车床加工余量较大轴类工件时使用简单指令编程比较麻烦，为简化编程，数控系统具备一些循环加工功能并使用G代码调用

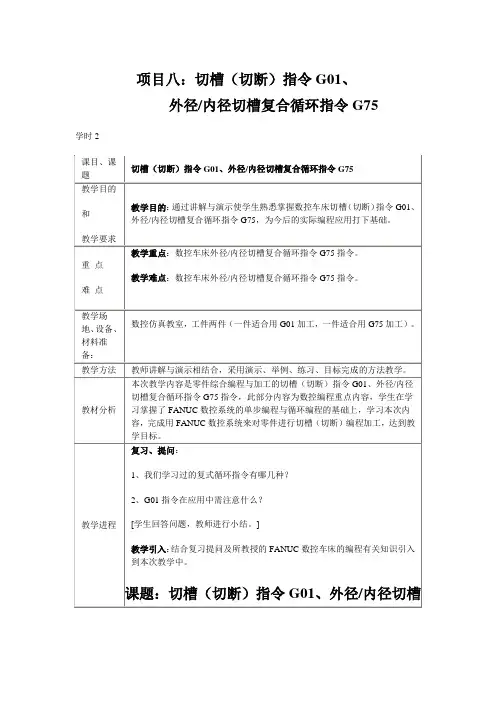

项目八：切槽（切断）指令G01、

外径/内径切槽复合循环指令G75

学时2

课目、课题 切槽（切断）指令G01、外径/内径切槽复合循环指令G75

教学目的

和

教学要求 教学目的：通过讲解与演示使学生熟悉掌握数控车床切槽（切断）指令G01、外径/内径切槽复合循环指令G75，为今后的实际编程应用打下基础。

重 点

难 点 教学重点：数控车床外径/内径切槽复合循环指令G75指令。

教学难点：数控车床外径/内径切槽复合循环指令G75指令。

教学场地、设备、材料准备： 数控仿真教室，工件两件（一件适合用G01加工，一件适合用G75加工）。

教学方法 教师讲解与演示相结合，采用演示、举例、练习、目标完成的方法教学。

教材分析 本次教学内容是零件综合编程与加工的切槽（切断）指令G01、外径/内径切槽复合循环指令G75指令，此部分内容为数控编程重点内容，学生在学习掌握了FANUC数控系统的单步编程与循环编程的基础上，学习本次内容，完成用FANUC数控系统来对零件进行切槽（切断）编程加工，达到教学目标。

教学进程 复习、提问：

1、我们学习过的复式循环指令有哪几种？

2、G01指令在应用中需注意什么？

[学生回答问题，教师进行小结。]

教学引入：结合复习提问及所教授的FANUC数控车床的编程有关知识引入到本次教学中。

课题：切槽（切断）指令G01、外径/内径切槽复合循环指令G75

对于一般的单一切槽或切断，可采用G01指令即可，对于宽槽或多槽加工可采用子程序及复合循环指令进行编程加工

一、G01切槽

编程示例：如图所示，切削直槽，槽宽5mm并完成两个0.5mm宽的倒角。切槽刀宽为4mm。

N10 T0202；

N20 G00 X31.0Z-24.5 M03 S500;

N30 G01 X26.0 F0.05;

N40 X31.0;

N50 W-1.5;

N60 X29.0 W1.0;
