变频恒压供水的原理

共5页 第1页 感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》

变频恒压供水控制柜

使

用

说

明

书

江苏花都环保科技有限公司

共5页 第2页

一、概述

恒压供水系统是在传统供水系统的基础上发展起来的一种新型供水方式。该系统可广泛用于宾馆、大中型饭店、民用住宅、工矿企业、机场等场所的生产、生活用水。设备包括水泵机组、电气控制柜、底座、管道、阀门、仪表等。

二、安装

1. 设备安装前请检查各部件是否齐全、完好；

2. 检查电气控制柜（下称电柜）在运输、搬运过程中， 柜内的元器件端子等是否有松动、脱落现场，发现后应及时紧固好；

3. 电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况；

4. 将设备搬放就位、放平，然后进行二次灌浇固定，设备应平整，不应有附加机械应力；

5. 将电源线从柜体底部进线口引入，接于空气开关 L1、L2、L3端子N、PE上。

6. 将水泵电机线从柜体底部接入，按电机序号依次接线；

7. 接好液位浮球、出水压力变送器信号线，信号控制线建议用RVVP2×1.0屏蔽电缆，屏蔽层接地；

8. 根据电机功率，调整好热继电器的相应电流整定值；

三、调试 （以下说明及图片都以4台泵为例）

1. 向电柜送电，合上空气开关QF， 检查电源电压、相序是否符合设备的技术要求（3N～380V／220V 50HZ）； 如相序故障灯亮，调换总开关出线的2根线。

2. 手动工频测试：把“手动 自动”开关拨至“手动”，所有泵手动开关拨至“关”，合上分开关，把泵手动开关拨至“开”，可工频运行泵，检查水泵的转向是否正确，如反转，调换水泵接至端子排上的2根线。

3. 手动变频测试：把“手动 自动”开关拨至“自动”，在视窗系统内进入【泵控制】画面，所有泵手动开关拨至“关”，系统方式开关“测试 运行”切换至“测试”，把某一台泵的手动开关拨至“开”，泵变频运行，检查转向，如不对，把变频器输出端的2相线对调。将泵检修开关拨至“运行”，将“手动

变频恒压供水系统的构成及原理

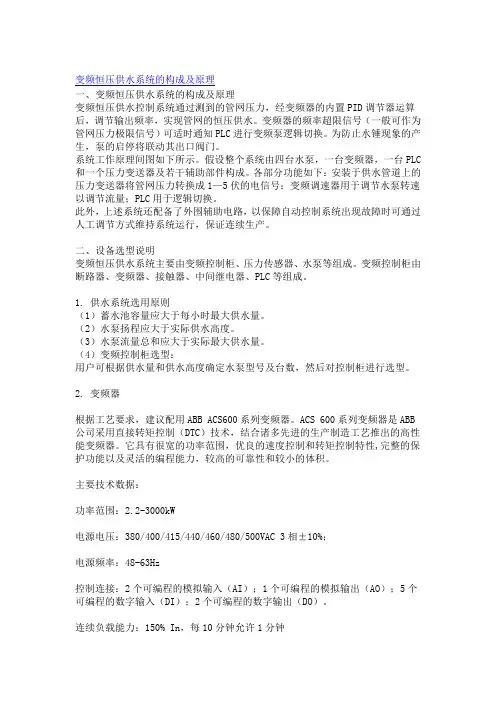

一、变频恒压供水系统的构成及原理

变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。为防止水锤现象的产生，泵的启停将联动其出口阀门。

系统工作原理间图如下所示。假设整个系统由四台水泵，一台变频器，一台PLC和一个压力变送器及若干辅助部件构成。各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。

此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。

二、设备选型说明

变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

1. 供水系统选用原则

（1）蓄水池容量应大于每小时最大供水量。

（2）水泵扬程应大于实际供水高度。

（3）水泵流量总和应大于实际最大供水量。

（4）变频控制柜选型：

用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

2. 变频器

根据工艺要求，建议配用ABB ACS600系列变频器。ACS 600系列变频器是ABB公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。

主要技术数据：

功率范围：2.2-3000kW

电源电压：380/400/415/440/460/480/500VAC 3相±10%；

电源频率：48-63Hz

控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。

标准实用

文案大全

供水系统方案图

标准实用

文案大全

变频恒压供水系统构成及工作原理

1 系统的构成

图3-1 系统原理图

如图3-1所示，整个系统由三台水泵，一台变频调速器，一台PLC和一个压力传感器及若干辅助部件构成。三台水泵中每台泵的出水管均装有手动阀，以供维修和调节水量之用，三台泵协调工作以满足供水需要；变频供水系统中检测管路压力的压力传感器，标准实用

文案大全 一般采用电阻式传感器(反馈0～5V电压信号)或压力变送器(反馈4～20mA电流)；变频器是供水系统的核心，通过改变电机的频率实现电机的无极调速、无波动稳压的效果和各项功能。

从原理框图，我们可以看出变频调速恒压供水系统由执行机构、信号检测、控制系

统、人机界面、以及报警装置等部分组成。

(1)执行机构

执行机构是由一组水泵组成，它们用于将水供入用户管网，图2.3中的3个水泵分为二种类型:

调速泵:是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定。

恒速泵:水泵运行只在工频状态，速度恒定。它们用于在用水量增大而调速泵的最大供水能力不足时，对供水量进行定量的补充。

(2)信号检测

在系统控制过程中，需要检测的信号包括自来水出水水压信号和报警信号:

①水压信号:它反映的是用户管网的水压值，它是恒压供水控制的主要反馈信号。

②报警信号:它反映系统是否正常运行，水泵电机是否过载、变频器是否有异常。该信号为开关量信号。

(3)控制系统

供水控制系统一般安装在供水控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。

①供水控制器:它是整个变频恒压供水控制系统的核心。供水控制器直接对系统中的工况、压力、报警信号进行采集，对来自人机接口和通讯接口的数据信息进行分析、实施控制算法，得出对执行机构的控制方案，通过变频调速器和接触器对执行机构(即水标准实用

变频恒压供水设备工作原理及原理图

变频恒压供水设备工作原理这一相关知识，由兴崛供水为您全面讲述并提供工作原理图。

变频恒压供水设备工作原理：交流电动机的旋转速度与输入电的频率成正比，变频调速供水设备就是基于上述原理，采用压力传感器、可编程控制器、变频器及水泵电机构成以及设定压力为基准的闭环自动调节系统，具有控制水泵恒压供水的功能；通过压力传感器按受管网的压力信号，经微机与设定压力进行比较运算，输出调节参数送给变频器控制其频率的变化。用水量多时，频率提高，电机泵转数加快；反之频率降低，电机泵转数下降，既能保证用户用水又节省电能。

变频恒压供水设备一台变频器控制多台水泵”的多泵控制系统。在这里兴崛供水利用PLC设计一套变频调速恒压供水系统，该系统可根据管网瞬间压力变化自动调节某台水泵的转速和多台水泵的投入及退出，使管网主干管出口端保持在恒定的设定压力值，并满足用户的流量需求，使整个系统始终保持高效节能的最佳状态。可实现恒压变量、双恒压变量等控制方式，多种启停控制方式，该系统可以通过人意修改参数指令（如压力设定值、控制顺序、控制电机数量、压力上下限、PID值、加减速时间等）；具有完善的电气安全保护措施，对过流、过压、欠压、过载、断水等故障均能自行诊断并报警。

兴崛变频恒压供水设备是非常理想的一种节能供水设备，节能效果好，结构紧凑，占地面积小，运行稳定可靠，使用寿命长，方案设计灵活，供水压力可调，流量可大可小，完全可以取代水塔、高位水箱及各种气压式供水设备，可彻底免除水质的二次污染。全自动变频恒压供水设备亦用于改造原有老式泵房设备，改造后同样可以达到高效节能、自动恒压供水的目的。

变频恒压供水设备组成：

变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：
