电磁感应的应用和原理图

电磁感应的物理原理及应用一、物理原理电磁感应是一种现象，当一个电流通过导线时，会产生磁场。

而当导线处于磁场中移动时，会产生感应电流。

这个现象称为电磁感应。

电磁感应的基本原理是：当导体相对于磁场发生相对运动时，磁场的变化将在导体中产生感应电流。

有两个基本定律与电磁感应相关：1.法拉第电磁感应定律法拉第电磁感应定律是描述磁场变化导致感应电流产生的定律。

它表明，当导体回路中的磁通量发生变化时，沿回路产生的感应电动势的大小与磁通量变化率成正比。

根据法拉第电磁感应定律可以得到一个重要的公式：ε = - dΦ/dt其中，ε表示感应电动势，dΦ/dt表示磁通量的变化率。

负号表示感应电动势的方向与磁场变化的方向相反。

2.楞次定律楞次定律描述了电流的产生和方向。

它规定了当磁通量变化时，产生的感应电流会产生一个磁场，该磁场的方向与原来磁场的方向相反。

楞次定律可以根据实验可得一个定性规律：感应电流的磁场总是阻碍产生它的磁通量变化。

二、应用电磁感应在许多领域都有广泛的应用。

以下是一些主要的应用领域：1.发电电磁感应是发电机的基本原理。

通过利用电磁感应，将机械能转化为电能。

当转子旋转时，导线在磁场中移动，产生感应电流。

这种感应电流通过导线和交流或直流电源连接，从而将机械能转化为电能。

2.感应加热电磁感应加热利用感应电流在导体中产生的热量。

当导体放入一个交变电流的磁场中，导体中感应电流产生阻力，进而产生热量。

这种加热方式通常用于工业加热和炉子。

3.变压器变压器是利用电磁感应原理工作的，使用两组线圈，通过互相感应电流变化来改变电压。

变压器用于改变交流电的电压，使其适合在不同的电力系统中传输和使用。

4.感应电动机感应电动机是在旋转磁场中工作的电机。

感应电动机基于电磁感应原理，通过感应电流产生旋转磁场。

这种电动机结构简单，可靠性高，广泛应用于各个领域。

5.感应传感器感应传感器利用电磁感应原理来检测和测量物理量。

例如，电磁流量计使用电磁感应原理来测量液体的流量。

电磁感应的原理及应用电磁感应是电磁学中的一个基本概念，它描述了电流在电磁场中引起的电磁现象。

本文将介绍电磁感应的原理，并探讨一些实际应用。

一、电磁感应的原理电磁感应是指通过磁场的变化引起的电场的变化，或者通过电场的变化引起的磁场的变化。

据法拉第电磁感应定律，当导体中的磁通量发生变化时，将会在导体两端产生感应电动势。

电磁感应的原理可以用以下公式表示：ε = -dΦ/dt其中，ε表示感应电动势，Φ表示磁通量，t表示时间。

二、电磁感应的应用1. 发电机发电机就是一种将机械能转化为电能的装置，其核心原理就是电磁感应。

通过不断旋转的磁场相对于线圈，可以产生感应电动势，从而生成电能。

发电机广泛应用于发电厂、风力发电、水力发电等领域。

2. 变压器变压器是通过电磁感应原理工作的电气设备，用于改变交流电的电压和电流大小。

它由两个线圈和铁芯组成。

当一个线圈中通电时，产生的磁场会感应另一个线圈中的感应电动势，从而实现电能的传输和变压。

变压器应用广泛，常见于电力输配电系统和各种电子设备。

3. 电感传感器电感传感器是一种利用电磁感应原理测量和监测物理量的装置。

通过将被测量物理量与电感耦合，使得物理量的变化能够引起感应电动势的变化。

在工业控制、环境监测、医疗设备等领域中，电感传感器被广泛应用于测量温度、压力、位移等。

4. 感应加热感应加热是利用电磁感应原理加热物体的一种方法。

通过在高频交流电源中通电产生的高频电磁场，感应加热可以快速加热金属物体。

这种加热方式操作简单、效率高，广泛应用于金属熔炼、淬火、电焊等领域。

5. 磁浮列车磁浮列车是一种基于电磁感应原理的交通工具。

通过在轨道上安装电磁线圈，产生的磁场与列车底部悬挂的磁体相互作用，实现悬浮和推动。

磁浮列车具有高速、无摩擦、低噪音等优势，被视为未来城市交通发展的方向。

6. 电磁炉电磁炉是一种利用电磁感应原理加热食物的厨房设备。

通过在炉底放置线圈，产生的高频电磁场能够感应加热锅底，从而实现快速加热。

电磁感应的工作原理及应用一、电磁感应的基本原理电磁感应是一种由变化磁场引起的电场感应，或者由变化电场引起的磁场感应的现象。

它是通过磁场线剪切导线，使导线内的自由电子受到力的作用而产生感应电流。

电磁感应的基本原理可以总结为以下几点：1.法拉第定律：法拉第定律指出，只要导线在磁感线剪切的过程中发生变化，就会在导线两端产生感应电动势。

感应电动势的大小与感应磁场的变化速率成正比。

2.洛伦兹力：洛伦兹力是由磁场对运动电荷的作用而产生的力。

当导线中有电流流过时，由于磁场的存在，导线上的自由电子受到力的作用，从而产生电磁感应。

二、电磁感应的应用1. 发电机发电机是利用电磁感应的原理将机械能转化为电能的设备。

发电机的基本工作原理是通过转动的磁场使导线产生电动势，并在导线上产生感应电流。

发电机在发电厂和各种机械设备中都有重要的应用，是现代工业和生活中不可或缺的设备。

2. 变压器变压器是利用电磁感应原理而工作的一种设备，用于改变交流电的电压。

变压器由两个或多个线圈组成，通过变换磁场的方式将电能从一个线圈传递到另一个线圈。

变压器广泛应用于电力系统和电子设备中，用于电压调节和输电。

3. 感应炉感应炉是一种利用电磁感应加热的设备。

感应炉通过感应线圈产生高频磁场，并将能量传递给在其内部放置的导体，从而使导体发热。

感应炉在工业生产中广泛应用于金属加热、熔炼和处理等领域。

4. 电磁传感器电磁传感器是利用电磁感应的原理将物理量转化为电信号的设备。

常见的电磁传感器有磁力计、电磁流量计、电磁温度传感器等。

它们通过感应磁场的变化，测量和检测各种物理量，并将其转化为电信号进行处理和控制。

5. 感应加热感应加热是利用电磁感应原理将电能转换为热能的过程。

感应加热通过感应线圈产生的高频电磁场使导体内部的自由电子产生运动，并产生热量。

感应加热广泛应用于工业加热、熔炼、焊接和烘烤等领域。

6. 感应电磁波炉感应电磁波炉是一种利用电磁感应加热的厨房设备。

电磁感应的原理与电磁感应现象的应用电磁感应是电磁学中一项重要的实验现象，它揭示了电流与磁场的相互作用。

电磁感应的原理基于法拉第电磁感应定律，该定律由英国物理学家迈克尔·法拉第在19世纪初提出。

本文将详细介绍电磁感应的原理，并探讨其在现实生活中的应用。

一、电磁感应的原理电磁感应的原理可以用法拉第电磁感应定律来描述。

该定律表明，当导体中的磁通量发生变化时，导体内将会产生感应电动势。

该电动势的大小与磁通量的变化率成正比。

当一个导体与一个变化的磁场相互作用时，导体内将会产生感应电流。

根据法拉第电磁感应定律，感应电动势的大小可以通过以下公式表示：ε = -N * (ΔΦ / Δt)其中，ε代表感应电动势，N代表线圈的匝数，ΔΦ代表磁通量的变化量，Δt代表时间的变化量。

负号表示感应电动势与磁通量的变化方向相反。

二、电磁感应现象的应用1. 发电机电磁感应的原理是发电机工作的基础。

通过一个导体的旋转运动，可以改变磁通量的大小和方向，从而在导体上产生感应电动势。

发电机将这种电动势转化为电流，实现了机械能向电能的转换。

发电机是我们日常生活中常见的装置，用于发电厂、风力发电和太阳能发电等领域。

2. 变压器变压器是基于电磁感应原理设计的设备，用于变换交流电的电压。

通过互感器的设计，变压器实现了将输入电压转换为输出电压的功能。

变压器中的两个线圈通过磁场的相互作用，使得输入线圈中的感应电流转化为输出线圈中的电流。

变压器广泛应用于电力输配系统中，实现电能的传输和分配。

3. 感应加热电磁感应的原理也被应用于感应加热技术。

感应加热是利用感应电流在电导体内产生的焦耳热来加热物体的一种方法。

通过改变磁场的强度和频率，可实现对不同材料的加热控制。

感应加热技术广泛应用于工业加热领域，如金属熔炼、焊接和金属热处理等。

4. 磁卡技术磁卡技术是基于电磁感应原理的应用之一。

磁卡上的磁条包含了一系列的磁化区域，这些磁化区域的改变会导致磁场的变化。

电磁感应现象及应用电磁感应是指当导体中的电流发生变化时，会产生电磁感应现象。

这个现象是基于法拉第电磁感应定律而展开的，法拉第电磁感应定律规定了电磁感应的基本规律。

本文将探讨电磁感应现象的原理以及它在日常生活和工业领域中的应用。

一、电磁感应现象的原理电磁感应现象是由变化磁场产生的，根据法拉第电磁感应定律，当导体中的磁通量发生变化时，导体中就会产生感应电动势。

这个电动势的大小与磁通量变化的速率成正比。

根据法拉第电磁感应定律，可以写出以下的数学表达式：$\varepsilon =-\frac{d\Phi }{dt}$其中，$\varepsilon$代表感应电动势，$\Phi$代表磁通量，$dt$代表时间的微小变化量。

二、电磁感应现象的应用1.发电机发电机是利用电磁感应原理工作的设备。

通过旋转导体线圈在磁场中，可以产生感应电动势，进而产生电流。

这种电流可以用来驱动电器设备或者储存起来供日后使用。

2.变压器变压器也是应用了电磁感应原理的装置。

它通过交流电在一绕组中产生变化的磁场，进而在另一绕组中感应出电动势。

通过调整绕组的匝数比例，可以实现电压的升降。

3.感应炉感应炉是利用电磁感应加热的设备。

通过感应炉中的电磁线圈产生交变磁场，将导体置于磁场中，导体会受到感应电流的激发，从而发热加热。

感应炉的加热速度快、效率高，被广泛应用于冶金、机械加工等领域。

4.磁浮列车磁浮列车是利用电磁感应原理实现的高速交通工具。

磁浮列车在轨道上装有导体线圈，当电流通过线圈时，会产生磁场。

通过与轨道上的磁场相互作用，磁浮列车可以实现悬浮并且以高速行驶。

5.感应传感器感应传感器利用电磁感应原理检测物理量。

例如，磁感应传感器可以通过感应磁场变化来检测金属物体的接近或离开；温度传感器利用磁场和温度的关系来测量温度变化。

三、电磁感应的实际应用案例1.磁力发电磁力发电是一种利用电磁感应原理生成电力的方式。

通过将大型磁体与线圈结合起来，并利用风力或水力等能源使磁体旋转，可以产生电能供人们使用。

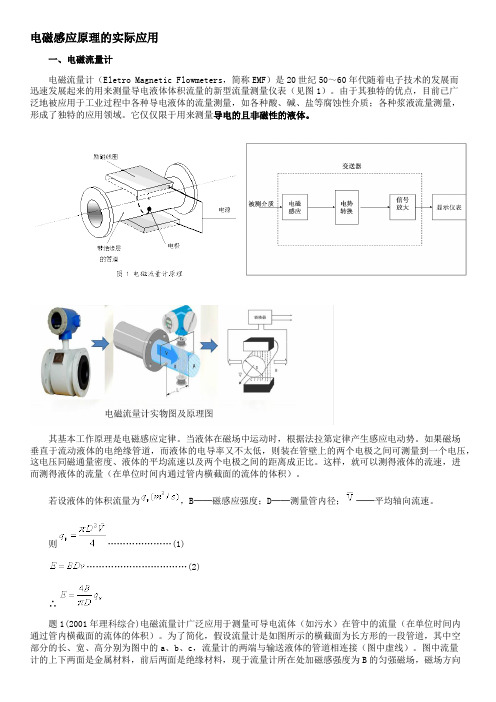

电磁感应原理的实际应用一、电磁流量计电磁流量计（Eletro Magnetic Flowmeters，简称EMF）是20世纪50～60年代随着电子技术的发展而迅速发展起来的用来测量导电液体体积流量的新型流量测量仪表（见图1）。

由于其独特的优点，目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种浆液流量测量，形成了独特的应用领域。

它仅仅限于用来测量导电的且非磁性的液体。

其基本工作原理是电磁感应定律。

当液体在磁场中运动时，根据法拉第定律产生感应电动势。

如果磁场垂直于流动液体的电绝缘管道，而液体的电导率又不太低，则装在管壁上的两个电极之间可测量到一个电压，这电压同磁通量密度、液体的平均流速以及两个电极之间的距离成正比。

这样，就可以测得液体的流速，进而测得液体的流量（在单位时间内通过管内横截面的流体的体积）。

若设液体的体积流量为，B──磁感应强度；D──测量管内径；──平均轴向流速。

则 (1) (2)∴题1(2001年理科综合)电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积）。

为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c，流量计的两端与输送液体的管道相连接（图中虚线）。

图中流量计的上下两面是金属材料，前后两面是绝缘材料，现于流量计所在处加磁感强度为B的匀强磁场，磁场方向垂直于前后两面。

当导电液体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值。

已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为（）A．B．C．D．解析：在时间t内，流过管中的流体体积为： (1)流过管道的流体切割磁感线在上下两表面产生的电动势 (2)又根据闭合电路欧姆定律有 (3)则由（1）（2）（3）可得流体的流量A项正确。

2.为了诊断病人心脏功能和动脉血液粘情况，需测量血管中血液的流量，如图示为电磁流量计示意图，将血管置于磁感强度为B的磁场中，测得血管两侧a、b两点电压为U，已知管的直径为d，则血管中血液的流量Q（单位时间内流过的体积）．（C）根据U=Bdv得v=流量Q=πd2v=.二、电子感应加速器电子感应加速器是加速电子的装置。

电磁感应器的应用原理图1. 电磁感应器的基本原理电磁感应器是一种电子器件，利用电磁感应原理来检测、测量和监控目标物体的位置、状态、速度等信息。

其基本原理可以简述如下： - 当一个导体在磁场中移动或磁场相对于导体发生变化时，会在导体中产生感应电动势。

- 由于感应电动势的存在，导体两端会出现电压差，这个电压差可以用来测量或检测目标物体的运动、位置等信息。

2. 电磁感应器的主要应用领域电磁感应器的应用非常广泛，涵盖了许多领域。

下面列举了一些主要的应用领域： - 工业自动化：电磁感应器常被用于检测和监控机械设备的运行状态，如转速、位置等。

- 汽车工业：电磁感应器被广泛应用于汽车制动系统、转速测量、工艺控制等方面。

- 家用电器：电磁感应器可以用于探测电器设备的电压、温度、湿度等参数，实现智能控制。

- 医疗设备：电磁感应器可以应用于医疗设备中，如心电图监测、血压测量等。

- 安防领域：电磁感应器可以应用于安防设备中，实现门禁、入侵检测、红外测温等功能。

3. 电磁感应器的类型及其特点根据应用需求和工作原理，电磁感应器可以分为多种类型。

下面列举了几种常见的电磁感应器及其特点： - 磁敏感应器：对磁场的变化非常敏感，常用于检测磁场强度和方向的变化。

- 变压感应器：利用感应电动势来测量目标物体的变压情况，常用于电力系统中的电压测量。

- 电感感应器：利用感应电动势来测量目标物体的电感情况，常用于电路中的电感测量。

- 光敏感应器：利用光辐射对导体产生光电效应，常用于检测光照强度、防盗灯具等。

4. 电磁感应器的工作原理示意图下图展示了一个简单的电磁感应器的工作原理示意图：+----+ +---+ +---+| | Moving | | | || +----------------------> | | || | | | | || +----------------------> | | || | Magnetic | | | |+----+ Field +---+ +---+在上述示意图中，一个导体以箭头表示的方向移动，穿过垂直于箭头方向的磁场。

电磁感应原理生活中的应用1. 无线充电技术•无线充电技术是一种利用电磁感应原理实现的无线充电方式。

通过将电能从发射器传输到接收器，从而实现设备的充电。

无线充电技术广泛应用于智能手机、平板电脑等便携设备的充电。

•无线充电技术的主要原理是通过发射器中的电磁场感应接收器中的线圈，从而将电能传输到接收器，进而实现充电。

这种技术不仅可以方便用户使用，还可以减少长期充电所带来的电池寿命损耗。

2. 感应灯•感应灯是一种利用电磁感应原理实现的自动感应灯。

当有人靠近时，感应灯会自动亮起，无人时会自动熄灭。

这种灯具有能够节约能源、提高照明效果的优势，因此在生活中得到广泛应用。

•感应灯的原理是通过感应器感应到人体的热释放和电磁辐射，从而控制灯的开关。

感应灯通常安装在走廊、过道等频繁经过但使用时间较短的地方，以便更加智能地控制照明。

3. 电磁炉•电磁炉是一种利用电磁感应原理实现加热的厨房用具。

与传统的火炉相比较，电磁炉具有高效、安全、环保的特点。

•电磁炉的工作原理是通过电磁线圈产生的交变电磁场感应锅底，从而将电能转化为热能进行加热。

这种加热方式不仅快速，而且不会产生明火和烟雾，大大提高了厨房的安全性和环保性。

4. 电能表•电能表是一种利用电磁感应原理测量电能消耗的设备。

它通过测量电流和电压的变化，从而计算出电能的消耗。

电能表在家庭、工业和商业用电中起到了重要的作用。

•电能表的原理是通过感应线圈感应通过线路的电流，并通过测量电压和电流的关系来计算电能消耗。

这种测量方式简单可靠，广泛应用于电力计量领域。

5. 电动车充电桩•电动车充电桩是一种利用电磁感应原理为电动车充电的设备。

它通过感应线圈感应电动车的电池，并传输电能进行充电。

电动车充电桩在城市中的停车场和充电站中得到了广泛应用。

•电动车充电桩的工作原理是通过感应线圈感应电动车中的电池，并将电能通过充电桩传输到电动车中进行充电。

这种充电方式方便快捷，可以满足电动车日常使用的电能需求。

电磁传感器的原理及应用思维导图简介•什么是电磁传感器？•电磁传感器的作用和应用领域。

•为什么电磁传感器在现代科技中如此重要？基本原理•电磁感应定律作为电磁传感器的基本原理。

•电磁传感器的结构和工作原理。

•电磁感应的数学描述和基本公式。

电磁传感器的类型•基于电磁感应原理的传感器分类。

•磁场传感器。

–磁敏电阻(MR)传感器。

–磁导率传感器。

–磁感应强度传感器。

•电磁波传感器。

–雷达传感器。

–微波传感器。

–光电子传感器。

•电磁流量传感器。

–涡街流量传感器。

–电磁流量计。

电磁传感器的应用领域•工业自动化。

–机器人。

–过程控制。

–无人驾驶。

•医疗诊断。

–磁共振成像(MRI)。

–心电图(ECG)。

–血糖监测仪。

•环境监测。

–气体传感器。

–污染物监测。

–温湿度传感器。

•安防监控。

–磁性开关。

–人体红外传感器。

–摄像头。

电磁传感器的应用案例•智能家居系统中的应用。

•车载传感器的应用。

•医疗设备中的应用案例。

•工业自动化中的应用案例。

电磁传感器的发展趋势•小型化和微型化技术的应用。

•无线通信和互联网的结合。

•多模式传感器的开发。

•新材料的应用。

未来展望•电磁传感器在未来的应用前景。

•电磁传感器将如何影响人们的生活和工作。

•电磁传感器技术的创新和突破。

以上是电磁传感器的原理及应用思维导图，包括了其基本原理、类型、应用领域、应用案例、发展趋势和未来展望等方面的内容。

电磁传感器在现代科技中扮演着重要的角色，它们可以在各个领域提供精准的测量结果，为人们的生产和生活带来便利和效益。

随着科技的发展，电磁传感器的功能和性能将不断提高，为人们创造更多的可能性。

电磁感应的原理、用途及应用1. 原理电磁感应是指通过磁场的变化产生电流的现象。

根据法拉第电磁感应定律，当一个导体在磁场中运动或磁场与导体相对运动时，导体中将会产生感应电流。

这种感应电流的产生是由磁通量的变化引起的。

磁通量表示通过一个面元的磁场总量，可以通过磁场的大小和面元的面积来计算。

电磁感应的原理可以归纳为以下几点： 1. 磁场的变化：当磁场的强度或方向发生变化时，会导致磁通量的变化。

2. 磁通量的变化：磁通量的变化会引起感应电流的产生。

3. 感应电流的产生：感应电流通过导体中形成闭合回路，从而形成一个环路电流。

2. 用途电磁感应的原理在许多领域中都有重要的应用。

下面列举了几个主要的用途：2.1 发电机发电机利用电磁感应的原理将机械能转化为电能。

发电机通过旋转磁场和定子线圈之间的相对运动，使定子线圈中产生感应电流。

这种感应电流可以通过导线输送到外部电路中，从而实现电能的转换和传输。

发电机在电力工业中广泛应用，为我们的生活和生产提供了稳定的电力供应。

2.2 变压器变压器也是利用电磁感应的原理工作的设备。

变压器由两个或多个线圈组成，其中一个称为原边线圈，另一个则为副边线圈。

当通过原边线圈中的电流产生磁场时，这个磁场将通过副边线圈，从而在副边线圈中产生感应电流。

变压器可以根据需要改变电压的值，是电力输送和分配中不可或缺的设备。

2.3 感应加热电磁感应也被用于感应加热的技术中。

通过在导体中产生感应电流，在电流通过导体时发生热量产生。

这种方法被广泛应用于熔炼、焊接和加热等工艺中。

感应加热具有高效、环保和精确控制温度等优点，在工业生产中得到了广泛应用。

2.4 传感器电磁感应原理也常常被用于制造传感器。

传感器通过感应磁场或者感应电流来测量、检测和监测各种物理量。

例如，磁力计利用电磁感应原理来测量和检测磁场的大小和方向；涡流传感器利用感应电流测量金属导体中的涡流损耗，从而检测涡流传感器中材料的特性。

3. 应用电磁感应的原理在许多领域中都有广泛的应用。

法拉第电磁感应定律的应用引言：法拉第电磁感应定律，也称为法拉第第一电磁感应定律，是电磁学的基本定律之一。

它描述了导体中的电动势与磁场变化之间的关系。

这一定律的应用十分广泛，涵盖了许多领域，从电力工程到通信技术，从工业控制到医学设备等等。

本文将深入探讨法拉第电磁感应定律的应用。

1.发电机原理发电机是法拉第电磁感应定律的一项重要应用。

根据该定律，当导体与磁场相对运动时，导体中就会产生电动势。

发电机利用这一原理将机械能转化为电能。

通过静磁场和旋转的导体线圈之间的相对运动，导体中的电流得以产生，从而产生电能。

这种方式广泛应用于电力工程中，满足了我们对电能的需求。

2.电感传感器电感传感器是利用法拉第电磁感应定律工作的传感器之一。

它基于当磁场通过一根线圈时，线圈中会产生电动势和电流的原理。

通过测量电感传感器线圈中的电压或电流变化，可以获得与外界磁场强度或位置有关的信息。

这种传感器在工业控制中被广泛使用，用于检测位置、速度和方向等参数。

3.变压器工作原理变压器是另一个重要的法拉第电磁感应定律应用。

变压器利用电磁感应原理，将交流电的电压从一个电路传递到另一个电路。

当一个线圈中的电流变化时，产生的磁场会感应到另一个线圈中，从而导致电流的变化。

通过合理设计线圈的绕组比例，可以实现输入、输出电压的变换，达到调节电压的目的。

变压器的应用范围广泛，从电力输配到电子设备都离不开它。

4.电磁兼容性电磁兼容性（EMC）是指电子设备在电磁环境中正常工作的能力。

法拉第电磁感应定律在理解和解决电磁兼容性问题方面起到了重要作用。

通过深入研究电磁波辐射、传导和耦合等现象，可以更好地设计和排布电子设备，减少电磁干扰和敏感度，提高设备的可靠性和稳定性。

5.电磁感应医学设备法拉第电磁感应定律的应用还延伸到医学设备领域。

例如，磁共振成像（MRI）技术利用该定律，通过强磁场和梯度磁场产生的变化磁场来获取人体内部的影像。

同样地，电磁感应也应用于心电图（ECG）测量仪、脑电图（EEG）仪和磁导航仪等医疗设备中，为诊断和治疗提供了重要的辅助手段。
