家装必看—图解地暖安装工艺流程及验收流程与传统采暖方式相比，地暖有很多优点。

地暖遵循中医所提倡的“温足而凉顶”的理想采暖概念，采暖过程主要通过自下而上的温度传递，温暖由脚自然而生，让家庭采暖变得舒适健康。

不过，作为一项系统工程，地暖素有“七分在安装”的说法，一套成功的地暖系统需要专业的暖通公司才能完成。

舒适100网一直立足于专业的地暖安装，旗下有十年地暖安装经验的设计、施工团队，我们将以水地暖为例，为您详细介绍地暖安装示意图及水地暖安装工艺流程。

地暖虽然舒适健康，但良好的地暖设计是地暖发挥自身优越性的前提，只有在设计上保证地暖的安装规范，才能从源头上杜绝地暖可能会出现的一系列问题，所以说，合理的地暖设计在地暖系统中十分关键。

地暖安装示意图-根据已经设计好的户型图进行安装地板采暖可以在水电改造工序全部结束后进行，也可以和水装修、强弱电系统改造结合进行。

在前期一定要预留地暖温控线和温控管，以免导致配合困难或责任不明耽误工期，质量难以保证。

用户需让我们与装修公司提前沟通，协调工作配合流程。

地暖安装示意图-在地暖安装前要预留温控线和温控管我们会根据不同房间的保温、散热状况、房间功能、家具摆放、地面铺材选择、热源可调节状况等有针对性地进行地板采暖系统设计，按要求铺设塑板，不会出现局部过冷或过热，加上采用不同配置的控制系统，会使不同房间都达到舒适满意的温度。

地暖安装示意图-铺设挤塑板在地暖施工中地暖管材的铺设是重中之重，地暖管材铺设的好好坏直接影响地暖系统的采暖效果，如果安装不当，地暖会出现局部不热或局部过热的现象，所以在地暖管材铺装时要注意照图施工。

地暖安装示意图-铺设反射膜地暖和墙壁之间有一定的距离，并且这段距离均匀的围绕着整个墙壁，这个就是伸缩缝，按照地暖的相关规定，但凡地暖安装工程的施工长度超过6米，一定要留伸缩缝，防止在使用时，由于热胀冷缩从而导致地暖龟裂影响供暖效果。

地暖安装示意图-铺设地暖管舒适100资深暖通专家张工介绍，红色的产品就是起传输导热作用的管材，管材是地暖工程中的重中之重，目前用于地暖铺装的管材有好几种，常见的有PEX、PERT、PB、铝塑管等。

施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。

（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

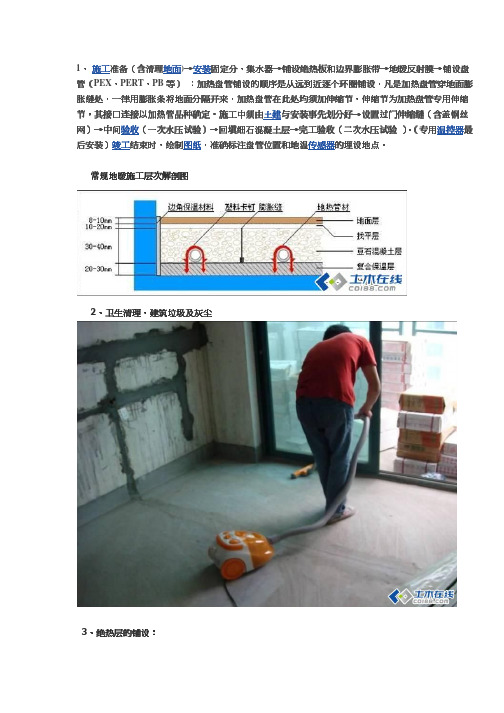

常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。

墙面根部应平、直且无积灰现象。

绝热层的铺设应平整，绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。

伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。

伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。

1、 施工准备准备（（含清理地面)→安装固定分固定分、、集水器集水器→→铺设绝热板和边界膨胀带铺设绝热板和边界膨胀带→→地暖反射膜地暖反射膜→→铺设盘管（PEX 、PERT 、PB 等） ：加热盘管铺设的顺序是从远到近逐个环圈铺设热盘管铺设的顺序是从远到近逐个环圈铺设，，凡是加热盘管穿地面膨胀缝处胀缝处，，一律用膨胀条将地面分隔开来一律用膨胀条将地面分隔开来，，加热盘管在此处均须加伸缩节加热盘管在此处均须加伸缩节，，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定其接口连接以加热管品种确定。

施工中须由土建与安装事先划分好与安装事先划分好→→设置过门伸缩缝设置过门伸缩缝（（含盖钢丝网）→中间验收（一次一次水压试验水压试验水压试验））→回填细石混凝土层回填细石混凝土层→→完工验收完工验收（（二次水压试验 （）。

（专用专用温控器最后安装后安装））竣工结束时结束时，，绘制图纸，准确标注盘管位置和地温传感器的埋设地点的埋设地点。

常规地暖施工层次解剖图2、卫生清理卫生清理，，建筑垃圾及灰尘3、绝热层的铺设绝热层的铺设：：铺设绝热层的地面应平整铺设绝热层的地面应平整、、干燥干燥、、无杂物无杂物。

墙面根部应平墙面根部应平、、直且无积灰现象直且无积灰现象。

绝热层的铺设应平整绝热层的铺设应平整，，绝热层相互间的接缝应严密绝热层相互间的接缝应严密。

直接与土壤接触的或有潮气侵入的地面直接与土壤接触的或有潮气侵入的地面，，在铺放绝热层之前应先铺一层防潮层防潮层。

聚苯乙烯泡沫塑料板绝热板绝热层厚度层厚度层厚度（（mm ） 楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40 重视边角隔热层的设置和就位 伸缩缝的设置伸缩缝的设置：：1. 在与内外墙在与内外墙、、柱及过门等交接处应敷设不间断的伸缩缝柱及过门等交接处应敷设不间断的伸缩缝，，伸缩缝连接处应采用搭接方式伸缩缝连接处应采用搭接方式，，搭接宽度不小于10mm ；伸缩缝与墙伸缩缝与墙、、柱应有可靠的固定方式柱应有可靠的固定方式，，与地面绝热层连接应紧密与地面绝热层连接应紧密，，伸缩缝宽度不宜小于20mm 。

预制沟槽（带龙骨）地暖板地暖系统预制轻薄型（无龙骨）增强型地暖板地暖系统干法地暖安装顺序示意图审核校对设计预制沟槽（带龙骨）地暖板干法地暖系统预制轻薄型（无龙骨）增强型地暖板干法地暖系统预制沟槽（带龙骨）地暖板热水地面辐射系统由预制沟槽（带龙骨）地暖板（简称“供暖板”）和地暖相关附件组成：供暖板产品组成----预制挤塑聚苯乙烯保温板、龙骨、加热管、均热层（0.2mm铝片）、蓄热面板。

是在工厂预制的一体化地面辐射供暖构件，产品分为木龙骨+纤维水泥板体系、无机复合龙骨+相变蓄热面板体系。

预制轻薄型温水辐射增强型供暖板热水地面辐射系统由预制轻薄型温水辐射增强型供暖板（简称“增强型供暖板”）和地暖相关附件组成：增强型供暖板产品组成----保温板、加热管、均热层、高强度纤维水泥板。

其成品厚度有26mm，保温板厚度20mm，加热管外径为12mm，高强度纤维水泥板厚度6mm，在工厂预制的一体化地面辐射供暖构件。

干法地暖工艺产品分类图集号审核校对设计页2-1预制沟槽（无机复合龙骨+相变蓄热面板体系）地暖板热水地面辐射系统构造：干法地暖内部部件一般分为：主体----支撑龙骨、预制沟槽挤塑板、导热铝片、蓄热面板配件----专用胶水、粗牙自攻螺钉、铝箔胶带、钢钉木地板地面构造做法地砖地面构造做法备注：找平层可根据具体需求设置和采用高精地面，水泥砂浆自流平等工艺和做法，楼板2m范围内平整度允许偏差4mm。

预制沟槽(带龙骨)地暖地面构造图（一）图集号审核校对设计页2-2预制沟槽（木龙骨+纤维水泥板体系）地暖板热水地面辐射系统构造：备注：找平层可根据具体需求设置和采用高精地面，水泥砂浆自流平等工艺和做法，楼板2m范围内平整度允许偏差4mm。

预制沟槽(带龙骨)地暖地面构造图（二）图集号审核校对设计页2-3预制轻薄型增强型地暖板地面构造图审核校对设计分（集）水器组装及安装图集号1木龙骨放线定位按照施工图进行木龙骨放线定位。

木龙骨长度、端头方向与墙面应留伸缩缝隙20mm，木龙骨接长的两端间缝隙应为5mm 左右，符合《木地板铺设技术与质量检测》WB/T1030-2006中相关规定。

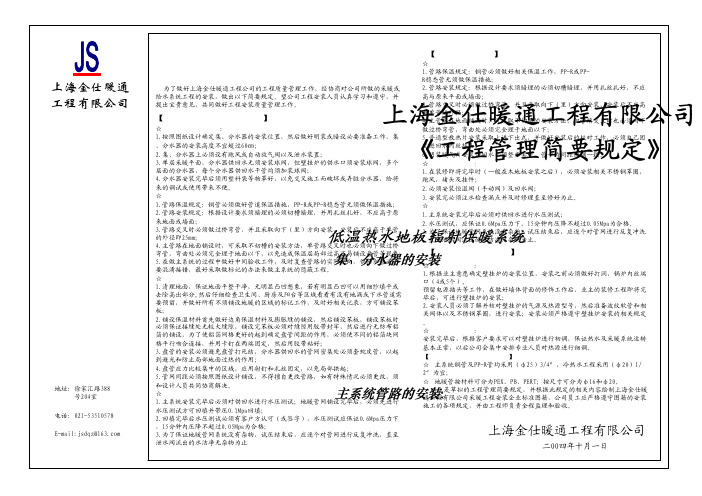

地暖施工图解控制要点
规范要求
集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
地采暖——地采暖安装做法
1、一般施工工序
边角保温及苯板铺设铝箔及钢丝网铺设盘管
一次打压地面混凝土浇筑二次打压
2、过程控制要点
1)加热管安装时禁止管道拧劲，弯曲管道时圆弧的顶部防止出现“死折”。

2)厨柜、水柜、浴缸、马桶等部位按照厨柜尺寸预留出来，不铺设地暖管道。

3)管道穿门口处加柔性波纹套管，套管长度≥门垛宽度（注意卫生间门槛处不设套管）。

4)管道密集处加柔性波纹套管（管间距小于100时加套管）。

5)分集水器前与地暖管连接处需选用钢塑转换接头连接，不得采用卡接。

6)加热管上皮混凝土保护层原则上不小于30mm。

7)门槛、降板处地采暖管道加强措施。

8)试验压力为工作压力的1．5倍，但不少于0.6MPa。

检验方法：稳压1h内压力降不大于0．05MPa且不渗不漏。

3、验收规范重点要求
1)地面下敷设的盘管埋地部分不应有接头。

2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的1．5倍，但不少于
0.6MPa。

检验方法：稳压1h内压力降不大于0．05MPa且不渗不漏。

3)加热盘管弯曲部分不得出现硬折弯现象，曲率半径应符合下列规定：塑料管：不应小于管道外径的8倍。

4)加热盘管管径、间距和长度应符合设计要求。

间距偏差不大于±10mm。
