低压配电与电能计量箱(柜)安装使用说明书

低压配电箱安装使用说明书宝临电气集团始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户场所；确保由专职电气人员进行安装、操作和维护；必须保证现场电气设备的联接条件和工作规程的适用性和安全性；有关开关设备的一切操作，都要遵守说明书中的相应规定；不要超出开关设备在正常工作条件下的技术参数的规定值；使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；若对本说明书尚有疑问，宝临电气将提供进一步的资询。

目录1产品概述 (4)1.1 简介 (4)1.2正常的工作环境条件 (4)1.3 特殊使用条件 (4)1.4 电气参数 (4)1.5 到货后检验 (4)1.6 安装 (4)1.7清理 (4)1.8综合调试 (5)1.9投入运行前的检查和试验 (5)2使用说明 (5)3维护、维修 (6)3.1检查与维护 (6)3.2维修 (6)4工程技术服务 (6)1. 产品概述1.1简介宝临电气低压系列配电箱，适用于三相交流低压配电系统中，额定电压为交流 220/ 380V、额定电流为630A 及以下、额定频率 50Hz，作为接受和分配电能使用。

产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。

可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、地铁等公共场所。

1.2正常的工作环境条件1.2.1 环境温度： -15℃~+45℃，24h平均温度不超过 +35℃1.2.2 大气条件：空气清洁，最高温度为 +45℃时相对湿度不得超过 50％。

在较低温度时，允许有较大的相对湿度，但因考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

1.2.3 污染等级： 31.2.4 海拔高度：安装场地的海拔不得超过 2000m。

1.2.5 应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。

GGD、MNSGCK、GCS55低压开关柜安装使用说明书一产品概述GGD 型交流低压配电柜是根据原能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而组织联合设计的新低压配电柜，其广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。

在交流50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统中，作为动力、照明、电容补偿、及配电设备的电能转换、分配和控制中使用.GGD. 是经过国家指定检测机构进行型式试验的组合式开关设备，它符合GB 7251.1 《低压成套开关设备和控制设备：第一部分，型式试验和部分型式试验成套设备》、 IEC60439—1《低压开关设备和控制设备组件：第一部分，经过型式试验和的部分型式试验组件》、IEC60529《确定外壳的防护等级及相应标准》。

GCK是经过国家指定检测机构进行型式试验的组合式开关设备，它系列产品符合GB7251 《低压成套开关设备和控制设备》、JB/T9661 《低压抽出式成套开关设备》、GB14048 《低压开关设备的控制设备》、GB4942 《低压电器外壳防护等级》、GB3047 《面板,框架和柜的基本尺寸》、GB9466 《低压成套开关设备基本试验方法》、GB2681 《电工成套装置中的导线颜色》、IEC439 《低压成套开关设备和控制设备》MNS系列产品是经过国家指定检测机构进行型式试验的组合式开关设备，它符合IEC493-1:1992 《低压成套开关设备和控制设备》和GB7251.1-1997 《低压成套开关设备和控制设备》二产品认证MNS产品已通过了强制性产品认证，获得了“CCC”认证证书；公司的质量保证体系和环境管理体系已通过了ISO9001 和ISO14001 的国际认证。

，并且具有防止误操作断路器；防止带负荷拉手车；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

电能计量箱使用说明书PXD2 电能计量箱介绍说明一. 电表箱概念:所有用户用电的总的一个电路分配箱二. 工作原理电表箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

三. 主要用途便于管理，当发生电路故障时有利于检修。

而且，方便停电、送电，起到计量和判断停、送电的作用。

电表箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。

四.技术要求1.安装适用范围:适合各种类型单相电能表户内、户外安装。

2.规格:分为2表位、4表位、6表位、8表位、9表位，10表位、12表位、16表位8个规格;对于16表位以上的电能表计量箱，可采取多个相关计量箱组合的方式，进线开关室、出线开关室公用。

五.使用条件1.海拔高度:不超过2000米2. 环境温度:,40?,，60?3. 环境湿度:年平均相对湿度不大于75%;月平均相对湿度不大于95%。

4.风速:可承受风力8级5. 产品应考虑凝露和温度骤变等的影响。

户外产品还应考虑雨和日照的影响。

六.电表箱特点:SMC材料作为世界上最先进的航空复合材料有着其它非金属材料和金属材料无法比拟的优势:1、玻璃钢电表箱材质是SMC航空复合材料，是一种优异的绝缘材料，具有高性能和绝缘电阻，防止漏电，适合应用于密集或狭窄场所，避免电表箱箱体触电现象的发生。

2、玻璃钢电表箱良好的耐腐蚀性能，本身具有良好的抗老性能，且制品表面具有一层耐紫外线能力极强的防护层，双重防护合产品具有更高的抗老化性能。

3、玻璃钢电表箱SMC是一种热的不良导体，耐高温热变形率低，绝热性可降低环境温差对电表箱箱体内部的影响，同金属材料相比可有效减少电表箱箱体内部凝露、凝露的发生。

计量柜是电能计量柜(箱)的简称，是电能计量装置的一种。

安装在用户处的电能计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

当发现电能计量装置故障时，应及时通知电能计量技术机构进行处理。

贸易结算用电能计量装置故障，应由供电企业的电能计量技术机构依照《中华人民共和国电力法》及其配套法规的有关规定进行处理。

计量柜的设计与安装：一、计量柜的配置方面10kV及以下供电的用户，应配置全国统一标准的电能计量柜(箱)。

35 kV供电的用户，宜配置全国统一标准的电能计量柜(箱)。

二、计量安全措施方面计量柜(箱)及二次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对老型计量装置，要在确保计量安全措施的前提下，逐步进行技术改造。

三、互感器选用与配置1、计量柜(箱)必须配置专用电流互感器。

2、不宜选用多抽头变比电流互感器。

3、进线柜的继电保护及电流表应另单独配置电流互感器。

4、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60％左右，至少应不小于30％。

5、专用互感器额定二次负荷的确定，应保证实际二次负荷在25％一100％额定二次负荷范围内。

四、计量准确度等级配置1、月平均用电量500万KwH及以上高压计费用户，或变压器容量为10000KVA及以上的高压计费用户，必须配置0.2 s级电流互感器；0.2级电压互感器；0.2 S或0.5 S级电能表。

2、月平均用电量100万kwh及以上高压计费用户，或变压器容量为2000kVA及以上的高压计费用户，必须配置0.2 s级的电流互感器，0.2级的电压互感器，0.5 s或0.5级的电能表。

3、月平均用电量在10万kwh及以上计费用户，或变压器容量为315 kVA及以上的计费用户，必须配置0.5 s级的电流互感器，0.5级的电压互感器，1.0级电能表。

4、变压器容量在315 kVA以下计费用户、三相低力用户、单相用户，应配置0.5 S级的电流互感器，2.0级电能表。

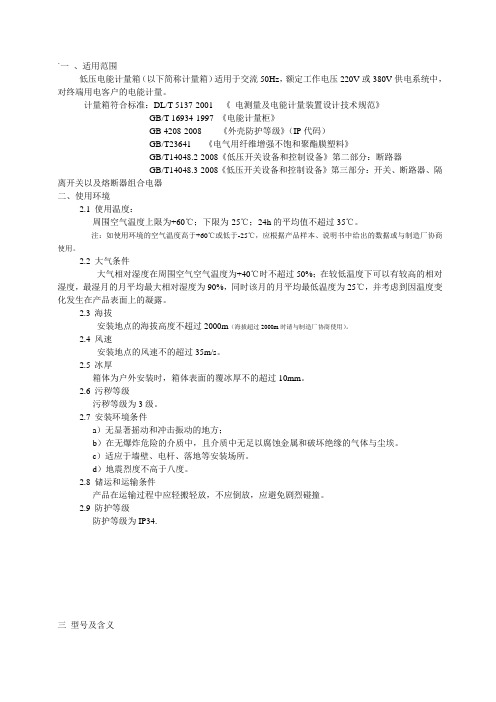

`一、适用范围低压电能计量箱（以下简称计量箱）适用于交流50Hz，额定工作电压220V或380V供电系统中，对终端用电客户的电能计量。

计量箱符合标准：DL/T 5137-2001 《电测量及电能计量装置设计技术规范》GB/T 16934-1997 《电能计量柜》GB 4208-2008 《外壳防护等级》（IP代码）GB/T23641 《电气用纤维增强不饱和聚酯膜塑料》GB/T14048.2-2008《低压开关设备和控制设备》第二部分：断路器GB/T14048.3-2008《低压开关设备和控制设备》第三部分：开关、断路器、隔离开关以及熔断器组合电器二、使用环境2.1 使用温度：周围空气温度上限为+60℃；下限为-25℃；24h的平均值不超过35℃。

注：如使用环境的空气温度高于+60℃或低于-25℃，应根据产品样本、说明书中给出的数据或与制造厂协商使用。

2.2 大气条件大气相对湿度在周围空气空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，并考虑到因温度变化发生在产品表面上的凝露。

2.3 海拔安装地点的海拔高度不超过2000m（海拔超过2000m时请与制造厂协商使用）。

2.4 风速安装地点的风速不的超过35m/s。

2.5 冰厚箱体为户外安装时，箱体表面的覆冰厚不的超过10mm。

2.6 污秽等级污秽等级为3级。

2.7 安装环境条件a）无显著摇动和冲击振动的地方；b）在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

c）适应于墙壁、电杆、落地等安装场所。

d）地震烈度不高于八度。

2.8 储运和运输条件产品在运输过程中应轻搬轻放，不应倒放，应避免剧烈碰撞。

2.9 防护等级防护等级为IP34.三型号及含义RN－ － －规格，例如：１００Ａ。

类型号，（01、02、03） 类型表位数：0 代表无表位 1 代表1表位 2 代表2表位 材质：P —PC 材质 S —SMC 材质 D —DMC 材质 L —冷轧钢材质 B —不锈钢材质 材质类型：F —非金属材质 J —金属材质 电表类型：D —单项直入式 S —三相直入式 G —三相互感器式 T —台区计量箱 C —CT X ：计量箱 企业代码 四 主要技术参数1、计量箱产品设计、材质及配件使用寿命不小于20 年，具体指标应满足Q/GDW11008国网企业标准6.5规定要求。

GGD低压配电柜使用说明CONTENTS PAGES一、介绍1、用途及特点 22、产品型号及含义 23、使用条件 24、电气参数 25、柜体结构 36、安装规范 37、产品成套性 48、订货须知 4二、使用方法1、系统一般组成 42、配电柜操作方法 53、维护、维修注意事项 6一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。

额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。

根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。

可作为更新换代的产品使用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。

24h内的平均温度不得大于+35℃。

3．2 户内安装使用，使用地点的海拔高度不超过2000M。

3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。

在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

3．4 设备安装时与垂直面的倾斜度不超过5度。

3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。

4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。

4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5.柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。

低压配电与电能计量箱（柜）安装使用说明书一产品概述XM照明电能计量箱广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。

在交流400V及以下的三相四线或三相五线系统中作为照明电能计量箱使用。

可根据用户需要，选用不同型号，不同电流等级的断路器，满足不同用户的需求。

XM照明电能计量箱符合GB7251.1-2006《低压成套开关设备和控制设备第3部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊耍求》等标准。

二使用环境条件2.1 周围空气温度不高于＋40℃，不低于－25℃。

24h内的平均温度不得高于＋35℃。

2.2 使用地点的海拔高度≤2000M。

2.3 设备安装时与垂直面的倾斜度不超过 5％。

2.4安装场所应干燥、无剧烈震动、无有害气体、蒸汽、导电性或爆炸性尘埃的场所。

2.5用户有特殊要求或上述使用条件不能满足时，应和制造厂协商解决。

三开关柜主要技术参数（仅供参考）四运输及存放4.1 出厂条件：确保所有的工作完成后，按照相关标准及设计要求进行出厂检验，符合要求方可出厂。

4.2 包装：照明电能计量箱根据运输条件的不同采取不同的包装方法。

4.3 运输与装卸：选择汽车运输，配电箱在运输或装卸时不应受到剧烈冲击。

4.4 交货及中间存储：4.4.1货到现场后，应进行如下检查：·依照装箱单检查是否缺件或运输损坏，并向发货人或运送者出具证明；·检查照明电能计量箱是否完好，是否受潮。

最好对损坏部分进行摄影。

4.4.2最适宜的中间存储条件：（依照开关柜和元件所要求的最小条件）·没有其他有害条件的影响；·干燥并且通风良好的储藏室，室内温度不低于-5℃，空气质量依照相关标准规定；·暂不使用的可存放于适当场所，叠放时不超过5台，确保配电箱通气性良好。

五现场安装5.1 现场要求：安装前需对安装场所检查，应满足相关标准的规定。

5.2 产品的安装：5.2.1配电箱安装时，如无设计要求，则一般暗装为底边距地1.5米，挂墙明装的配电箱中心距地1.3米(箱体高度大于0.8米)或1.5米(箱体高度小于0.8米)。

广东电网公司佛山供电局配网0.4kV低压柜(GGD) 订货技术条件书二00五年六月目录1.范围 (3)2. 应遵循的主要标准 (3)3. 主要技术条件 (3)3.1环境条件 (3)3.2工程条件 (4)3.3 设备的主要参数 (4)3.4 技术要求 (5)3.5 零配件要求 (7)4．监督制造 (7)5．试验 (7)6. 包装、运输 (8)6.包装 (8)6.2 运输 (8)7.供货范围 (9)8.中标厂商应提供的技术文件 (9)8.1厂商投标时应提供的图纸 (9)8.2 供方交货时应提供的技术文件和图纸………………………………………10.9. 主件选用厂商范围 (10)10. 附表 (10)1.范围本技术条件适用于佛山供电局10kV及以下配网工程对0.4kV低压柜(GGD)的招标通用订货，是相关设备通用订货合同的技术条款。

2.应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上应采用更高要求的标准。

供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB/T14048-1993 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》DL/T791-2001 《户内交流充气式开关柜选用导则》GB3096-1993 《城市区域环境噪声标准》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度：8度3.1.5 污秽等级：Ⅲ级3.1.6安装场所：户内3.2 工程条件3.2.1 系统概况a. 系统额定电压：0.4kVb. 系统额定频率：50Hzc. 系统中性点接地方式：接地。

JP系列低压综合配电箱安装使用说明书1、概述JP系列10kV变压器综合配电箱（以下简称“配电箱”），适用于广大农村配电变压器额定频率交流50Hz，额定工作电压400V，额定电流800A及以下的配电系统中，户外柱上安装使用。

配电箱具备远程在线监测、电能分配、电能计量、无功补偿和剩余电流保护等功能的综合低压成套开关设备与控制设备。

2、型号及含义JP —□/ □补偿容量（kvar）变压器容量（kVA）低压综合配电箱3、执行标准GB 4208 外壳防护等级（IP代码）GB/Z 6829 剩余电流动作保护电器的一般要求GB 7251.12 低压成套开关设备和控制设备第2部分：低压成套开关设备和控制设备第2部分：成套电力开关和控制设备GB/T 10233 低压成套开关设备和电控设备基本试验方法GB 13955 剩余电流动作保护装置安装和运行GB 14048.2 低压开关设备和控制设备第2部分：断路器GB/T 15576 低压成套无功功率补偿装置GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验DL/T 375 户外配电箱通用技术条件DL/T 499 农村低压电力技术规程DL/T 614 多功能电能表DL/T 620 交流电气装置的过电压保护和绝缘配合4、使用环境条件配电箱的使用环境条件，见表1。

表1 使用环境条件5、主要技术参数配电箱的主要技术参数，见表2、表3。

表3 400kVA配变用，1进3出，有补偿配电箱主要技术参数6、装置功能单元的划分和要求6.1 装置划分为以下单元：a)计量/测量表计单元；b)控制保护单元；c)无功补偿单元。

5.2.1 计量/测量表计单元计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。

Q/XXX X X X公司企业标准Q/XXX XXX－20XX-1XXX 低压电能表安装作业指导书2014-09-30发布2014-09-30实施目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)3.1 准备工作安排 (3)3.2 劳动组织及人员要求 (5)3.3 备品备件与材料 (6)3.4 工器具与仪器仪表 (7)3.5 技术资料 (8)3.6 作业前设备设施状态 (9)3.7 危险点分析与预防控制措施 (9)4 作业程序与质量要求 (11)4.1 开工 (11)4.2 工作项目和工艺标准 (12)4.3 竣工 (14)4.4 验收 (15)附录 A （规范性附录）流程图 (16)附录 B （规范性附录）报告样式 (18)前言本指导书依据XXX标准起草。

本指导书由鄂尔多斯电业局技术标准分委会提出并解释。

本指导书由生产技术处归口。

本指导书起草单位：东胜供电分局本指导书起草人：郝白玲、杜亦婷、李正阳、李世强本指导书审核人：王志勇本指导书批准人：乔玉良本指导书首次发布。
