IP子网的划分实验报告

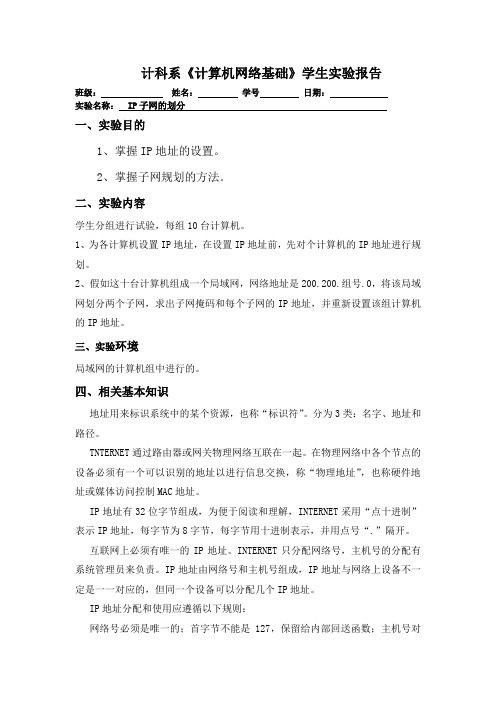

计科系《计算机网络基础》学生实验报告班级：姓名：学号日期：实验名称：IP子网的划分一、实验目的1、掌握IP地址的设置。

2、掌握子网规划的方法。

二、实验内容学生分组进行试验，每组10台计算机。

1、为各计算机设置IP地址，在设置IP地址前，先对个计算机的IP地址进行规划。

2、假如这十台计算机组成一个局域网，网络地址是200.200.组号.0，将该局域网划分两个子网，求出子网掩码和每个子网的IP地址，并重新设置该组计算机的IP地址。

三、实验环境局域网的计算机组中进行的。

四、相关基本知识地址用来标识系统中的某个资源，也称“标识符”。

分为3类：名字、地址和路径。

TNTERNET通过路由器或网关物理网络互联在一起。

在物理网络中各个节点的设备必须有一个可以识别的地址以进行信息交换，称“物理地址”，也称硬件地址或媒体访问控制MAC地址。

IP地址有32位字节组成，为便于阅读和理解，INTERNET采用“点十进制”表示IP地址，每字节为8字节，每字节用十进制表示，并用点号“.”隔开。

互联网上必须有唯一的IP地址。

INTERNET只分配网络号，主机号的分配有系统管理员来负责。

IP地址由网络号和主机号组成，IP地址与网络上设备不一定是一一对应的，但同一个设备可以分配几个IP地址。

IP地址分配和使用应遵循以下规则：网络号必须是唯一的；首字节不能是127，保留给内部回送函数；主机号对所属的网络号必须是唯一的；主机号各位不能全为1，这是广播地址；主机号不能全为0，这是本地网络。

私用地址不需要注册，仅用于局域网内部，且是唯一的。

五、实验步骤1、网络192.168.206.17有36台计算机，将局域网划分成十个子网，子网掩码和每个子网的IP地址规划：（1）求子网掩码：根据IP地址确定C类网络，主机地址低8位，子网数10个，设子网位数m,2m-2>=10,m>=4,根据主机数最多原则取m等于4。

则子网掩码是11111111.1111111.1111111.11110000。

竭诚为您提供优质文档/双击可除子网掩码与划分子网实验报告篇一：Ip地址及子网划分实验报告实验报告课程计算机网络基础教程实验名称Ip地址及子网划分专业班级学号学生姓名昆明理工大学津桥学院20XX年4月11日一、实验目的：熟悉Ip地址及子网掩码，熟练掌握子网划分。

二、试验配置三、实验内容：1.按图示完成网络连接。

2.使用c类地址：202.112.x.0（x为每人的学号后两位）分配给每台计算机，现需对其进行子网划分，公司要分为5个部分子网，请给出其子网掩码及子网Ip地址范围。

3.要求每两台相互之间不能ping通。

四、问题反思1.若使用缺省子网掩码能ping通吗？缺省子网掩码为255.255.255.0，不能ping通2.若要保证每子网40台pc，最多可以划分为多少子网？最多两个，40至少26等于64台,大于32台。

3.若使用b类Ip：175.16.8.0网段划分为10个子网，其子网掩码为？10个子网至少四位二进制，剩下四位，最终结果为：255.255.255.230篇二：计算机网络实验3-子网掩码与划分子网实验报告上机实验报告三一、实验目的（1）掌握子网掩码的算法。

（2）了解网关的作用。

（3）熟悉模拟软件packettracer5.3的使用。

二、实验内容1．（1）172.16.0.220/25和172.16.2.33/25分别属于那个子网?（2）192.168.1.60/25和192.168.1.66/26能不能互相ping通？为什么？所以不能互相ping通。

(3)210.89.14.25/23，210.89.15.89/23，210.89.16.148/23之间能否互相pIng通，为什么？第一个和第二个之间能ping通。

第一个和第三个之间不能ping通。

第二个和第三个之间不能ping通。

所以三个之间不能互相ping通。

1)172.16.0.220/25和172.16.2.33/25分别属于哪个子网？172.16.0.220/25属于172.16.0.128172.16.2.33/25属于172.16.2.02)192.168.1.60/26和192.168.1.66/26能不能互相ping通？为什么？不可以，不属于同一个子网3)210.89.14.25/23、210.89.15.89/23、210.89.16.148/23之间能否互相ping通，为什么？不可以，前两个属于同一个子网，最后一个不同子网2．因为分为二个不同的地点，每个地点有50台计算机，可得192.168.1.0/26子网掩码：192.168.1.0最大Ip地址为192.168.1.1，最小Ip地址为：192.168.1.62192.168.1.64/26子网掩码：192.168.1.64最大Ip地址为192.168.1.65，最小Ip地址为：192.168.1.128。

实验四 IP 子网划分一、实验目的：1. 掌握 IP 地址和子网掩码的含义；2. 掌握计算机 IP 地址的分配；3. 掌握 IP 子网划分的概念和划分方法。

二、实验设备硬件： PC 机四台和交换机一台软件： Windows 2000 professional拓扑结构图：三、背景知识1. IP 地址：在因特网上，所有的主机资源都通过 IP 地址来定位的，但 IP 地址是一个 32 位的二进制数字。

IP 地址由网络号和主机号两部分组成。

2. 子网掩码：是一个 32 位的二进制数字，用来确定一个 IP 地址的网络号（如果划分子网，网络号中包含子网号的长度），子网掩码与 IP 地址相与即得该 IP 地址的网络号。

子网掩码中与 IP 地址网络号相对应的部分全为 1 ，与主机号相对应的部分全为 0 。

3. 子网划分： IP 地址分为 A 、 B 、 C 、 D 、 E 五种标准类，前三类地址用于因特网中主机的定位，这三类网络中小的可以有 254 台主机，大的可以有上千万台主机，如要将标准网络划分为更小的网络则需进行子网划分。

子网划分是通过将主机位的一部分划分成子网号来进行的。

4. 子网划分计算：设从主机位借 N 位作子网号，剩余 M 位为主机位，则：子网数为： 2 N -2 ，每个子网中的主机数为： 2 M -2四、实验内容和要求1. 将给定的网络地址划分为子网地址；2. 设置子网中的 IP 地址，测试子网；五、实验步骤：将本组的 IP 地址网络 172.22.0.0 ，划分为两个子网，则子网掩码： 255.255.255.0子网一的网络地址为：172.22.16.0子网一中主机 1 的 IP 地址为： 172.22.16.42子网一中主机 2 的 IP 地址为： 172.22.16.29子网二的网络地址为： 172.22.32.0子网二中主机 1 的 IP 地址为： 172.22.32.31子网二中主机 2 的 IP 地址为： 172.22.32.45待本组所有 IP 地址设置好后，测试子网划分：（ 1 ） Ping 同一子网的 PC 机：命令描述：是否 Ping 通？：（ 2 ） Ping 本组非同一子网的 PC 机：命令描述：是否 Ping 通？：按上述子网重新设置本机的子网掩码和IP地址。

IP和子网划分实验报告任务：IP地址与子网划分1.任务目标（1）正确配置IP地址和子网掩码。

（2）掌握子网划分的方法。

2.项目所需设备准备（1）安装有Windows XP 操作系统的PC 2台。

（2）交换机1台。

（3直通线2根。

3.网络拓扑结构网络拓扑结构如图所示：图中用两台互连，通过修改一台的IP地址，来模拟两个子网中的不同主机。

4、项目实施步骤（1）硬件链接将两根直通双绞线的两端分别插入每台计算机网卡的RJ-45接口和交换机的RJ-45接口中，检查网卡和交换机的相应指示灯是否亮起，判断网络是否正常连通。

（2）TCP/IP协议配置步骤1：配置PC1计算机的IP地址为192.168.1.10，子网络掩码为255.255.255.0；PC2计算机的IP地址为192.168.1.20，子网络掩码为255.255.255.0；步骤2：在PC1和PC2之间用ping 命令测试网络的连通性，测试结果填入下表中步骤3：保持PC1的IP地址不变，PC2的IP地址修改为192.168.1.40；子网络掩码不变；步骤4：在次用ping命令测试网络的连通性，测试结果填入下表中。

计算机PC1 PC2PC1 ------- 连通正常PC2 连通正常--------（3）划分子网1步骤1：配置PC1计算机的IP地址为192.168.1.10，子网络掩码为255.255.255.224；PC2计算机的IP地址为192.168.1.20，子网络掩码为255.255.255.224；步骤2：在PC1和PC2之间用ping 命令测试网络的连通性，测试结果填入下表中；计算机PC1 PC2PC1 -------- 连通正常PC2 连通正常--------步骤3：保持PC1的IP地址不变，PC2的IP地址修改为192.168.1.40；子网络掩码不变；步骤4：在次用ping命令测试网络的连通性，测试结果填入下表中计算机PC1 PC2PC1 -------- 连通正常PC2 不能连通--------任务2、回答题通过IP地址及子网掩码可知道:在没划分子网的情况下，IP地址在有效的范围内都可以连通，而划分子网以后，连通性受到了限制。

子网划分实验报告一、实验目的：1.学习并理解子网划分的概念和原理；2.掌握子网划分的方法和步骤；3.实际操作网络设备进行子网划分。

二、实验原理：子网划分是在网络中将一个大的网络划分为若干个较小的子网，通过划分子网可以提高网络的管理性、安全性和性能。

子网划分的原理主要包括IP地址、掩码和子网划分位数的概念。

在IPv4中，IP地址由32位二进制数组成，其中前面的数位用于网络地址，后面的数位用于主机地址。

掩码是一个32位的二进制数字，用来指示网络地址中哪些位是网络位，哪些位是主机位。

子网划分位数是指将掩码中的主机位划分为子网位和主机位的数目。

三、实验步骤：1.确定网络的IP地址和掩码：假设本次实验网络的IP地址为192.168.0.0，掩码为255.255.255.0；2.确定子网划分位数：根据实际需求，确定本次实验的子网划分位数为2；3.计算子网数量：将子网划分位数转换为二进制，并计算出子网的数量。

在本次实验中，划分2位即可得到4个子网；4.分配子网IP地址：将IP地址中的主机位进行划分，为每个子网分配IP地址；5.配置网络设备：根据实验需求，将网络设备的IP地址设置为对应子网的网关地址，并进行相应的配置；6.测试网络连通性：在子网划分完成之后，进行网络连通性的测试，确保子网之间可以正常通信。

四、实验结果与分析：通过实验，成功完成了对一个网络进行子网划分的操作。

通过子网划分，可以将一个大的网络划分为若干个较小的子网，方便对网络进行管理和控制。

同时，通过子网划分还可以提高网络的安全性，将不同的部门或用户隔离开来，防止不同子网之间的非法访问。

五、实验总结：通过本次实验，我学习并掌握了子网划分的概念、原理和操作步骤。

子网划分在实际的网络中起到了很重要的作用，可以有效地提高网络的管理和控制能力，提高网络的安全性和性能。

我将继续深入学习网络相关知识，不断提高自己的技术水平。

实验5-1 子网划分实践一、实验目的（1）理解子网掩码相关原理，掌握通过子网掩码划分子网的方法。

（2）可变长子网掩码(Variable Length Subnet Mask，VLSM)的原理及子网划分的方法二、相关理论子网掩码是一个32位地址，在没有划分子网前，IP地址分为网络号和主机号两部分。

例如C类网络IP地址格式如下：若要将一个网络划分为若干个子网，可以从主机号中取出n位作为子网号，此时可划分出2n个子网。

例如若要将一个C类网划分为8个子网，则应用公式：2n≥N 即 2n≥8 => n=3说明子网位数为3位，将会从主机位中借出最高的三位作为子网位，剩余的5位仍然作为主机号使用，相应的子网掩码也有原先的255.255.255.0，变成了255.255.255.224。

则IP 地址格式如下：VLSM：当利用子网划分技术来进行IP地址规划时，经常会遇到各子网主机规模不一致的情况。

例如，对一家企业或公司来说，可能在公司总部会有较多的主机，而分公司或部门的主机数会相对较少。

为了尽可能地提高地址利用率，必须根据不同子网的主机规模来进行不同位数的子网划分，从而会在网络内出现不同长度的子网掩码长度并存的情况。

通常将这种允许在同一网络范围内使用不同长度子网掩码的情况称为可变长子网掩码(Variable Length Subnet Mask，VLSM)。

三、实验内容（1）等长子网掩码划分（2）VLSM子网划分四、实验步骤情景1：现在有一个学校的计算机系，新建了三个实验室，主机数量分别是62台、48台、50台。

现给一C类网络地址192.168.1.0/24，请将其进行子网划分，并分配给这三个实验室使用，如图5-24。

图5-24 实验室结构图（1）按照子网数量进行划分，子网数量为3，则应用公式：2n ≥N 即 2n≥3 => n=2n=2，说明子网位数为2位，将会从主机位中借出最高的两位作为子网位，剩余的6位仍然作为主机号使用，相应的子网掩码也由原先的__________________，变成了______________________，如图5-25。

子网划分实验报告实验名称：子网划分实验报告实验目的：1.了解子网划分技术的原理和应用；2.能够熟练运用子网划分技术进行网络设计和配置；3.掌握子网划分技术的实现方法，并能够处理实际网络中的问题。

实验环境：硬件：多个计算机、交换机、路由器；软件：某著名网络模拟软件（具体版本自定）。

实验步骤：1.了解子网划分技术的原理和应用；子网划分技术是指将一个网络划分成多个逻辑子网，以减少子网之间的广播流量、提高网络的安全性和可靠性。

子网划分技术的应用范围非常广泛，可以应用于任何规模的网络中。

2.熟练运用子网划分技术进行网络设计和配置；以某公司网络为例，该公司使用的是B类网络，掩码为255.255.0.0，但是由于公司的人员分布比较广，需要将公司网络划分成多个子网。

根据实际情况，我们将网络划分成了四个子网，具体配置如下：子网名称子网IP地址掩码总部 172.16.0.0 255.255.255.0营业部 172.16.1.0 255.255.255.0行政部 172.16.2.0 255.255.255.0财务部 172.16.3.0 255.255.255.03.掌握子网划分技术的实现方法，处理实际网络中的问题。

在实际的网络中，子网划分技术可以解决很多问题，其中最常见的问题是广播风暴。

广播风暴是指在网络中出现了过多的广播信息，导致网络拥堵甚至瘫痪。

通过将网络划分成多个子网，可以有效地限制广播消息的传播范围，避免广播风暴的发生。

实验结论：通过本次实验，我们深入了解了子网划分技术的原理和应用，掌握了子网划分技术的实现方法，加深了对网络设计和配置的理解。

同时，通过对实际网络中的问题进行处理，我们对如何避免网络故障和提高网络性能有了更为深入的认识，这对我们今后的工作和学习都有很大的帮助。

IP地址及子网划分实验报告
实验报告
课程计算机网络基础教程实验名称 IP地址及子网划分专业班级
学号学生姓名
昆明理工大学津桥学院
2013 年 4 月 11 日
一、实验目的:熟悉IP地址及子网掩码，熟练掌握子网划分。

二、试验配置
三、实验内容:
1. 按图示完成网络连接。

2. 使用C类地址:202.112.X.0(X为每人的学号后两位)分配给每台计算机，
现需对其进行子网划分，公司要分为5个部分子网，请给出其子网掩码及子网IP
地址范围。

IP范围子网掩码 202.112.05.33-202.112.05.62 255.255.255.224
202.112.05.65-202.112.05.94 255.255.255.224 202.112.05.97-202.112.05.126 255.255.255.224 202.112.05.129-202.112.05.158 255.255.255.224
202.112.05.161-202.112.05.190 255.255.255.224 3.要求每两台相互之间不能ping通。

四、问题反思
1. 若使用缺省子网掩码能ping通吗,
缺省子网掩码为255.255.255.0，不能ping通
2. 若要保证每子网40台PC，最多可以划分为多少子网,
6 最多两个，40至少2 等于64台,大于32台。

3. 若使用B类IP:175.16.8.0网段划分为10个子网，其子网掩码为, 10个子网至少四位二进制，剩下四位，最终结果为:255.255.255.230。

实验一 IP地址分类及子网划分一、实验目的1、掌握有类IP地址的使用及主机IP地址的设置；2、掌握子网掩码与子网划分使用；二、实验设备及环境安装Windows 2000的主机、交换机及路由器。

三、实验步骤1、首先设置我的IP地址为192.168.0.19，是C类地址，子网掩码为255.255.255.240；2、使用网络嗅探器Wireshark进行报文分析，重点是对ping命令过程的分析。

打开Wireshark ，定义捕捉过滤器。

3、设置显示过滤器，用ipconfig/all 得到本机网卡的物理地址并填写过滤表达式。

4、进入命令行模式，输入：ipconfig/all ，该命令显示了网卡的设置，其中有硬件地址。

5、再输入：arp –a，该命令显示ARP高速缓存中的IP和MAC的对应表。

如果ARP高速缓存中有数据则再输入：arp –d，该命令用来清空高速缓存表。

6、用ping命令测试子网中其它主机的连通，如：ping 192.168.0.18。

7、停止捕捉，并显示。

四、问题1、记录所设置的IP地址和掩码，说明所设IP的类别IP地址为192.168.0.19，是C类地址，子网掩码为255.255.255.2402、说明ping命令的经过（假设ARP高速缓存为空），并附上实验结果的抓图。

在同一网段内，ping命令会构建一个固定格式的ICMP请求数据包，然后由ICMP 协议将这个数据包连同地址“192.168.0.35”一起交给IP层协议（和ICMP一样，实际上是一组后台运行的进程），IP层协议将以地址“192.168.0.35”作为目的地址，本机IP地址作为源地址，加上一些其他的控制信息，构建一个IP数据包，并想办法得到192.168.0.35的MAC地址（物理地址，这是数据链路层协议构建数据链路层的传输单元——帧所必需的），以便交给数据链路层构建一个数据帧。

关键就在这里，IP层协议通过机器B的IP地址和自己的子网掩码，发现它跟自己属同一网络，就直接在本网络内查找这台机器的MAC,如果以前两机有过通信，在A机的ARP缓存表应该有B机IP与其MAC的映射关系，如果没有，就发一个ARP请求广播，得到B机的MAC,一并交给数据链路层。

子网划分实验报告子网划分实验报告一、实验目的网络是现代社会中不可或缺的一部分，而子网划分则是构建大型网络的重要步骤之一。

本实验的目的是通过实际操作，掌握子网划分的方法和技巧，以及了解子网划分对网络性能的影响。

二、实验原理子网划分是将一个大型网络划分为若干个较小的子网，每个子网都有自己的网络地址和子网掩码。

通过子网划分，可以提高网络的管理和安全性能，减少广播风暴的发生，提高网络的传输效率。

在进行子网划分之前，首先需要确定网络的主机数量和子网数量。

然后，根据主机数量和子网数量的关系，选择合适的子网掩码。

子网掩码是一个32位的二进制数，用于将IP地址划分为网络地址和主机地址两部分。

常用的子网划分方法有两种，一种是固定长度子网划分，另一种是可变长度子网划分。

固定长度子网划分是将网络地址空间按照固定长度的子网掩码划分为多个子网，每个子网都有相同数量的主机地址。

可变长度子网划分则是根据实际需要，灵活地划分子网，每个子网的主机数量可以不同。

三、实验步骤1. 确定网络的主机数量和子网数量。

2. 根据主机数量和子网数量的关系，选择合适的子网掩码。

3. 进行子网划分，将网络地址空间划分为多个子网。

4. 为每个子网分配一个唯一的子网地址。

5. 为每个子网分配IP地址范围。

6. 配置网络设备，将子网地址和IP地址范围应用到相应的接口上。

7. 测试网络连接和数据传输。

四、实验结果通过实验，我们成功地进行了子网划分，并配置了网络设备。

在测试阶段，我们发现子网划分后，网络的管理和安全性能得到了显著提升。

广播风暴的发生减少了，网络的传输效率也有所提高。

五、实验总结子网划分是构建大型网络的重要步骤，对于网络的管理和安全性能起到了关键作用。

通过本次实验，我们掌握了子网划分的方法和技巧，并了解了子网划分对网络性能的影响。

然而，子网划分并非一劳永逸的过程，随着网络的发展和扩张，可能需要重新进行子网划分。

因此，我们需要不断学习和掌握新的子网划分技术，以适应不断变化的网络环境。
