建筑智能化系统及系统集成”复习汇编

1.5A：3A（建筑设备自动化系统（Building Automation System）、通信自动化系统（Communication Automation System）、办公自动化系统（Office Automation System））+FAS（Fire Automation System）和安全防范系统SAS(Security Automation System)。

3C：现代计算机技术、现代通信技术、现代控制技术。

“3C”是智能建筑的技术基础。

建筑智能化系统的核心——3A+GCS+BMS。

SI：系统集成。

GCS是综合布线系统，它是在智能建筑中构筑信息通道的设施。

CCTV是闭路电视监视。

2.智能建筑快速发展的背景：技术背景：微电子集成技术的进步，使计算机技术、通信技术和控制技术发展迅猛经济背景：首先，第三产业的迅速崛起。

其次是世界经济全球化。

第三是世界经济由总量增长向效益增长转变。

社会背景：各国政府认识到只要在信息领域内争得领先地位，就能在高科技上获得最大的成就，在经济上获得最大的利益，能够提高社会物质文明发展水平。

3.综合布线的设计等级：基本型设计等级、增强型设计等级、综合型设计等级。

4.智能建筑的定义：智能建筑以建筑为平台，兼备通信、办公设备自动化，集系统结构、服务、管理、及它们之间的最优化组合，提供一个高效、舒适、安全、便捷的建筑环境。

美国智能大厦协会（AIBI）：智能建筑通过对建筑物的四个基本要素，即结构、系统、服务、管理以及它们之间内在关联的最优化，来提供一个投资合理且高效率的舒适、温馨、便利的环境，并帮助大楼的业主，物业管理人、租用人等注重节省费用、便利以及安全等方面的目标，以系统灵活性来适应市场。

5.双绞线分为：屏蔽双绞线和非屏蔽双绞线6.综合布线系统的特点：兼容性、开放性、灵活性、可靠性、先进性、经济性7.建筑设备自动化系统包含电力、照明、空调与冷热源、给排水、电梯等内容8.给水方式：高位水箱给水方式、水泵直接给水、气压给水方式9.火灾信息探测的方法：空气离化探测法、光电探测法、热（温度）探测法、火焰（光）探测法、可燃气体探测法10.我国、世界上最早的智能建筑：1990年建成的18层北京发展大厦十我国智能建筑的雏形。

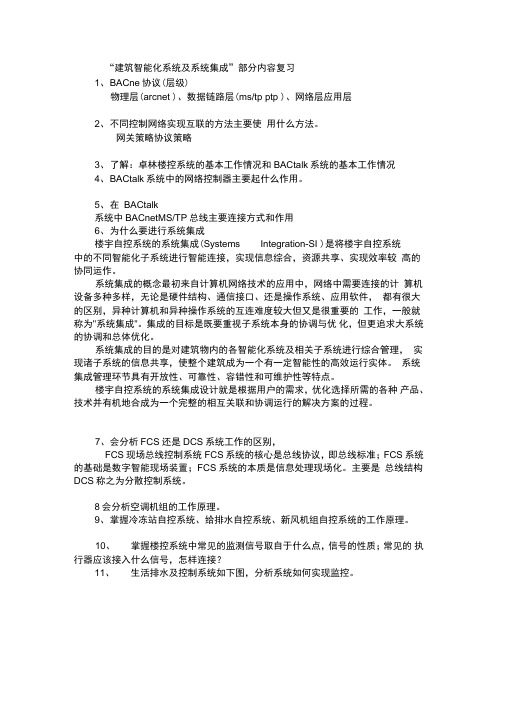

“建筑智能化系统及系统集成”部分内容复习1、B ACne协议(层级)物理层(arcnet )、数据链路层(ms/tp ptp )、网络层应用层2、不同控制网络实现互联的方法主要使用什么方法。

网关策略协议策略3、了解：卓林楼控系统的基本工作情况和BACtalk系统的基本工作情况4、B ACtalk系统中的网络控制器主要起什么作用。

5、在BACtalk系统中BACnetMS/TP总线主要连接方式和作用6、为什么要进行系统集成楼宇自控系统的系统集成(Systems Integration-SI )是将楼宇自控系统中的不同智能化子系统进行智能连接，实现信息综合，资源共享、实现效率较高的协同运作。

系统集成的概念最初来自计算机网络技术的应用中，网络中需要连接的计算机设备多种多样，无论是硬件结构、通信接口、还是操作系统、应用软件，都有很大的区别，异种计算机和异种操作系统的互连难度较大但又是很重要的工作，一般就称为"系统集成"。

集成的目标是既要重视子系统本身的协调与优化，但更追求大系统的协调和总体优化。

系统集成的目的是对建筑物内的各智能化系统及相关子系统进行综合管理，实现诸子系统的信息共享，使整个建筑成为一个有一定智能性的高效运行实体。

系统集成管理环节具有开放性、可靠性、容错性和可维护性等特点。

楼宇自控系统的系统集成设计就是根据用户的需求，优化选择所需的各种产品、技术并有机地合成为一个完整的相互关联和协调运行的解决方案的过程。

7、会分析FCS还是DCS系统工作的区别，FCS 现场总线控制系统FCS系统的核心是总线协议，即总线标准；FCS 系统的基础是数字智能现场装置；FCS系统的本质是信息处理现场化。

主要是总线结构DCS称之为分散控制系统。

8会分析空调机组的工作原理。

9、掌握冷冻站自控系统、给排水自控系统、新风机组自控系统的工作原理。

10、掌握楼控系统中常见的监测信号取自于什么点，信号的性质；常见的执行器应该接入什么信号，怎样连接？11、生活排水及控制系统如下图，分析系统如何实现监控。

楼宇自动化考试复习资料1、集散控制系统的主要结构与特点：答：DCS特点是现场由控制站进行分散控制，实时数据通过电缆传输送达控制室的操作站，实现集中监控管理，分散控制，将控制功能、负荷和危险分散化。

2、集散控制系统的特点：答：（1）分级递阶控制；（2）分散控制；（3）自治和协调性；（4）友好性；（5）适应性、灵活性和可扩充性；（6）开放系统；（7）可靠性和安全性。

3、楼宇自动化系统包括哪些分系统：答：楼宇自动化系统包括楼宇环境设备自动化系统（如空调自动化系统、热源自动化系统、给水排水自动化系统等）、供配电自动化系统、照明自动化系统、消防自动化系统、安全防范自动化系统、交通运输自动化系统等。

4、GB50314-2006《智能建筑设计标准》中对智能建筑的定义：答：以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保健康的建筑环境。

5、建筑智能化系统有哪些部分组成：答：建筑智能化系统可以简要的归纳为3A+GCS+BMSBAS:大楼自动化系统；OAS：办公自动化系统；GAS：通信自动化系统；GCS:综合布线系统；BMS：建筑物管理系统6、BAS：答：BAS通常包括设备控制与管理自动化（BA）、安全自动化(SA)、消防自动化(FA)。

但也有时把安全自动化(SA)和消防自动化(FA)和设备控制与管理自动化(BA)并列，形成所谓的“5A”系统。

7、GCS：答：GCS是在智能建筑中构筑信息通道的设施。

GCS可以以各种速率，9600b/s 到1000Mb/s，传送语音、图像、数据信息。

OA、CA 、BA和SA的信号从理论上都可以由GCS沟通。

GCS是智能建筑的神经系统。

8、供配电设备监控系统的构成：答：供配电设备监控系统一般采用集散系统结构，可分为三层：现场I/O、控制层和管理层。

9、安全防范技术系统组成：答：由6个系统组成：（1）电视监控系统CCTV；（2）防盗报警系统；（3）出入口控制系统；（4）电子巡更系统；（5）可视对讲系统；（6）停车管理系统。

一、单项选择（每题 1 分，共30 分）1．智能楼宇的3A指的是：（C）A. CAS; BAS; SASB. OAS; SAS; CASC. CAS; BAS; OASD. SAS; OAS; BAS2．楼宇自动化按其自动化程度可分为：（C ）A. 消防自动化；广播系统自动化；环境控制系统自动化B. 电力供应系统监测自动化；照明系统控制自动化；能源管理自动化C. 单机自动化；分系统自动化；综合自动化D. 设备控制自动化；设备管理自动化；防灾自动化3．集散控制系统的基本组成部分是（A ）A. 集中操作管理装置；分散过程控制装置；通信系统B. 现场控制装置；控制微机；综合布线系统C. 系统控制装置；系统工作软件；通信系统D. 生产管理级；控制管理级；生产过程管理4．下列智能楼宇用电设备中，属于一级负荷的是（B ）A. 消防电梯、消防水泵、空调B. 通信设备、保安设备、消防设备C. 消防设备、照明设备、管理计算机及外设D. 电梯、消防水泵、防排烟设施、5．大中型楼宇供电一般要求（B）A. 单独供电B. 两路独立电源供电C. 多路独立电源供电D. 三路独立电源供电6．低压配电方式一般有（A ）A. 放射式；树干式；混合式B. 放射式；总线式；树干式C. 星型；树干式；总线式D. 树干式；放射式；总线式7．一般说，空气调节主要指（C ）A. 对室温进行调节B. 对空气的其他状态参数进行调节C. 对空气的温度、湿度进行调节D. 对空气的湿度进行调节8．供水系统可分为（C ）A. 重力给水；动力给水B. 重力给水；水箱给水C. 重力给水；压力给水D. 水箱给水；压力给水9．智能楼宇对安保系统的要求（C ）A. 检测不安全因素；应对突发事件B. 门禁管制；向有关部门报警C. 防范；报警；监视与记录D. 门禁管制；监视；报警；10．火灾探测器按探测火灾不同的理化现象分为（A）A. 感烟；感温；感光；可燃气体探测器B. 光电感烟式；单源式；双源式；离子感烟式探测器C. 定温式；差定温式；紫外式；半导体型可燃气体探测器D. 点型探测器；线型探测器11．适用智能楼宇的信息传输网络，目前有哪几种技术（A）A. 程控交换机；局域网；综合业务数字网B. 程控交换机；广域网；局域网C. 广域网；局域网；综合数字业务网D. 综合业务数字网；程控交换机；宽带网12．模拟信号是（C ）A. 离散值B. 连续值C. 电磁波D. 电码冲13．数字传输也称（A ）A. 基带传输B. 宽带传输C. 信号传输D. 窄带传输14．信道容量是（C ）A. 信道带宽B. 信号速率C. 信道能传输信息的最大速率D. 信道物理介质属性15．传输损耗指（B ）A. 信道衰减；介质损耗；高频衰减B. 衰减；噪声；延迟崎变C. 热噪声；交调噪声；串声D. 衰减；崎变；脉冲噪声16．构成局域网元素是（A ）A. 网卡；电缆（光纤）系统；服务器；网络操作系统B. 网络微机；电缆系统；操作系统C. 网络微机；网卡；电缆系统；服务器D. 网络操作系统；网卡；电缆系统17．何种情况下采用频分多路复用技术（B ）A. 介质可用带宽与给定信号所需相匹配B. 介质可用带宽超过给定信号所需带宽C. 介质可用带宽不是给定信号所需带宽D. 介质能达到的位传输速率超过传输数字数据所需的数据传输率18．信息交换方式有以下几种（D）A. 报文交换；虚电路；数据报B. 电路交换；报文交换；虚电路C. 电路交换；分组交换；数据报D. 电路交换；分组交换；报文交换19．PABX 通信网络的拓扑结构为（C）A. 树型B. 环型C. 星型D. 总线型20．计算机网络的拓扑结构分为（B ）A. 树型；星型；干线型；环型B. 星型；总线型；环型；树型C. 总线型；干线型；树型D. 总线型；树型；环型；干线型21．安全防范系统一般由三部分组成（D ）A. 出入口管制系统、可视对讲系统、电视监视系统B. 防盗报警系统、可视对讲系统、电子巡更系统C. 防盗报警系统、停车场管理系统、电视监视系统D. 防盗报警系统、出入口管制系统、电视监视系统22．______________是通过探测物体的移动额发出报警的（D）A．被动式红外探测器B．主动式红外探测器C．反射式主动红外探测器D．微波防盗探测器23．电视监视系统中显示与记录设备主要有（D ）A. 监视器、录像机、视频切换器、摄像机等B. 监视器、录像机、视频分配器、摄像机等C. 监视器、录像机、画面分割器、摄像机等D. 监视器、录像机、视频分配器、视频切换器等24．消防供电通常采用（C）A. 单电源供电B. 双电源供电C. 单电源或双电源的双回路供电D. 单回路供电25．火灾探测器输出信号的识别处理方式主要有（A）A. 阈值比较方式、报警阈值自动浮动方式、分布智能方式、模式识别方式B. 报警阈值自动浮动方式、分布智能方式、模式识别方式C. 分布智能方式、模式识别方式、阈值比较方式D. 模式识别方式、报警阈值自动浮动方式、分布智能方式26．扩声系统的基本组成包括（C ）A. 音源、调音台、功率放大器、扬声器B. 音源、调音台、功率放大器、扬声器及其声学环境C. 音源及其声学环境、调音台、功率放大器、扬声器及其声学环境D. 音源及其声学环境、调音台、功率放大器、扬声器27．系统集成的内容包括（B ）A. 功能的集成、技术的集成、产品的集成、数据的集成B. 功能的集成、技术的集成、产品的集成、工程的集成C. 功能的集成、软件的集成、工程的集成、数据库的集成D. 功能的集成、软件的集成、产品的集成、工程的集成28．智能楼宇系统集成的系统需求分析分为三个部分（A ）A. 建筑物平台、信息基础平台、各个子系统的用户需求B. 建筑物平台、系统网络平台、信息基础平台C. 建筑物平台、系统网络平台、各个子系统的用户需求D. 建筑物平台、信息基础平台、管理平台29．智能建筑中多媒体技术主要的媒体类型有（B）A. 视频媒体、音频媒体、触觉类媒体B. 视觉类媒体、听觉类媒体、触觉类媒体C. 动画、视频、音频、文本D. 图形、音乐、动画、触觉类媒体。

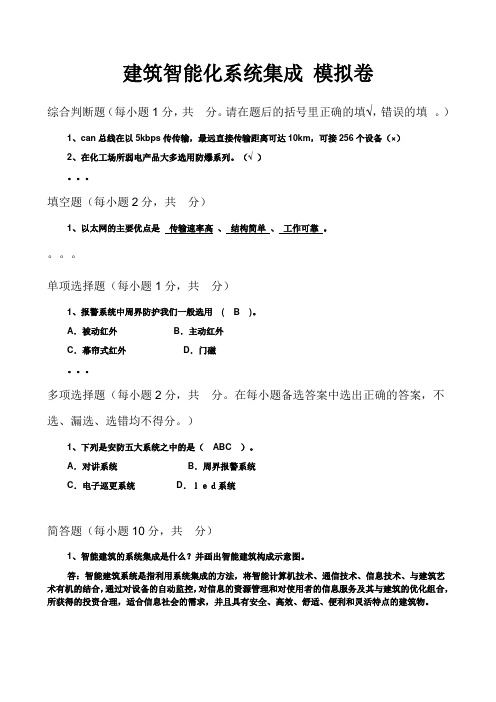

建筑智能化系统集成模拟卷综合判断题（每小题1分，共分。

请在题后的括号里正确的填√，错误的填×。

）1、can总线在以5kbps传传输，最远直接传输距离可达10km，可接256个设备（×）2、在化工场所弱电产品大多选用防爆系列。

（√ ）。

填空题（每小题2分，共分）1、以太网的主要优点是传输速率高、结构简单、工作可靠。

单项选择题（每小题1分，共分）1、报警系统中周界防护我们一般选用( B )。

A．被动红外B．主动红外C．幕帘式红外D．门磁。

多项选择题（每小题2分，共分。

在每小题备选答案中选出正确的答案，不选、漏选、选错均不得分。

）1、下列是安防五大系统之中的是（ABC）。

A．对讲系统B．周界报警系统C．电子巡更系统D．ｌｅｄ系统简答题（每小题10分，共分）1、智能建筑的系统集成是什么？并画出智能建筑构成示意图。

答：智能建筑系统是指利用系统集成的方法，将智能计算机技术、通信技术、信息技术、与建筑艺术有机的结合，通过对设备的自动监控，对信息的资源管理和对使用者的信息服务及其与建筑的优化组合，所获得的投资合理，适合信息社会的需求，并且具有安全、高效、舒适、便利和灵活特点的建筑物。

2、消防控制系统是有那些部分组成？（15分）答：自动灭火系统的控制装置。

室内消火栓系统的控制装置。

防烟、排烟系统及空调通风系统的控制装置。

常开防火门、防火卷帘门的控制系统装置。

电梯回降控制装置；火灾应急广播的控制装置；火灾警报装置的控制装置；火灾应急照明与疏散指示标志的控制装置。

3、画出一个门禁系统的系统结构图，并列出系统所用的主要设备？（15分）答：门禁控制器、电锁、出门按钮、485模块。

综合题（每小题10分，共分）对照安防监控系统线缆的选用说明系统图，说明选用原理。

解答：常用的控制电缆大多采用6芯或10芯电缆，如RVV6-0.2、RVV10-0.12 。

其中6芯电缆分别接于云台的上、下、左、右、自动、公共6个接线端，10芯电缆除了接云台的6个接线端外还包括电动镜头的变倍、聚焦、光圈、公共4个端子。

学习资料建筑智能化系统主要包括：BA系统、照明系统、计量系统、安防系统、综合布线系统、公共广播（背景音乐）系统、一卡通、机房、报警系统、智能家居系统、信息发布系统、无线对讲系统、远程视频会议系统、酒店客控系统等。

首先我们需要了解智能化、弱电、强电三者之间的区别：1、强电与弱电的区别在于电压值的大小，一般我们认为，电压值超过24V为强电，在中国强电电压一般为220V或者380V，欧美一般是110V，电压值小于或等于24V就为弱电；2、通常我们认为智能化与弱电没有本质上的一个区别，只是“智能化”在称呼上显得更为专业，二者可以认为是指同一样东西。

另外，任何智能化/弱电系统都有电源和信号两部分，电源一般为DC12V或者DC24V。

下面就是各个系统的大概内容：一、综合布线系统（Premises Distributed System PDS）综合布线是建筑智能化实现的基础，它是一种模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连，另外，综合布线的网络是以TCP/IP协议为主的。

图1.综合布线1、综合布线的主干部分主要包括网络（光纤/电缆）和电话两个方面。

光纤分为单模（Single Mode Fiber）和多模（Multiple Mode Fiber），多模光纤是在给定的工作波长上传输多种模式的光纤，按其折射率的分布可以分为突变型和渐变型两类。

另外，由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，因此，多模光纤一般适用于中短距离和小容量的光纤通信系统，一般跑千兆以下的。

单模光纤只能传一种模式的光纤，单模光纤相比于多模光纤可支持更长传输距离，一般跑千兆以上的。

现在市场上的趋势是单模居多，多模逐渐淘汰。

图2.单模和多模传输方式图3.大对数电缆电话采用大多数电缆，一般有10P、20P、30P、50P、100P等等，另外，待以后网络电话取代模拟电话，布线主干就只有网络了。

2014~2015学年度第一学期期末复习智能建筑系统集成第1章智能建筑系统集成概述1、（P4）系统集成层次分析图从集成深度来看，可分为三个层次：（1）子系统纵向集成：各子系统具体功能的实现。

（2）横向集成：各子系统的联动与优化组合。

（3）一体化集成：在横向集成的基础上，建立智能集成管理系统。

2、（P7~8）智能建筑系统集成的作用（1）对各机电子系统进行统一的监测、控制和管理。

（2）实现对跨子系统的联动，提升建筑物自身的功能，提高对建筑物的管理水平。

（3）提供开放的数据结构，共享信息资源。

（4）提供工作效率，降低运行成本。

（5）促进节约型社会的建设。

3、（P8）智能建筑系统集成的设计原则总体原则：以计算机网络为基础、软件为核心，通过信息交换和共享，将各个具有完整功能的独立分系统组合成一个有机的整体，提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能，彻底实现功能集成、网络集成和软件界面集成。

（1）标准化：按照国标设计、选用产品符合工业标准；（2）先进性：系统设计在技术上适当超前；（3）实用性：从需求分析着手；（4）合理性和经济性：争取最大的投资回报率；（5）安全性和可靠性；（6）模块化和可扩充性：总体结构模块化，功能可扩充;（7）方便性和舒适性；（8）专业性：保证专业化使用功能要求；（9）灵活性：提供管理人员和用户灵活移动和变更设备的可能。

4、（P15）智能建筑的三大子系统BAS（建筑设备自动化系统）、CAS（通信自动化系统）、OAS（办公自动化系统）。

第2章集成化系统分析5、（P39）信息流向与数据转换剖析（1）集成系统内部的信息按流动方向总体上可分为纵向与横向两类。

（2）纵向信息流可以划分为监督与控制两种类型。

（3）信息在流经不同的网络层次或异构网络时会发生数据格式的转变。

6、（P40~41）多维集成空间的表示（1）信息元：系统中提供信息的最小单位，用x i，y i或z i（i=1，2，……）来表示。

智能建筑考试复习资料一、选择题(每题的备选项中，只有1个最符合题意)1.热电阻型温度传感器将与温度变化成比例的阻值信号转换成(B)的电信号。

A.0～5VDCB.0～10VDCC.0～15VDCD.0～20VDC2.电动调节阀的电动执行机构输出方式是(B)时，才能和蝶阀配合工作。

A.直行程B.角行程C.圆行程D.线行程3.建筑物内部的(C)能传输语音、数据、图像及各类控制信号，通过灵活的接线，方便用户设备移动和变更。

A.电话布线B.电视布线C.综合布线D.网络布线4.宾馆客房的门禁系统采用(B)电控锁，能方便地设置门禁时间。

A.钥匙B、IC卡C.密码D.指纹5.空调设备过滤网的阻力状态监测可用(C)来监控。

A.压力开关B.流量开关C.压差开关D.空气开关6.入侵报警系统中能感应非法入侵者的移动而发出报警信号的是(D)。

A.红外线探测器B.线圈传感器C.门窗磁性开关D.微波探测器7.在线式巡查系统是利用报警系统和(A)的设备实现巡查功能。

A.门禁系统B.综合布线C.电视系统D.电话系统8.压差开关是随着空气压差引起开关动作的装置。

一般压差范围可在(B)。

A.10～2000PaB.20～4000PaC.30～6000PaD.40～8000Pa9.空调设备的温度监控是由现场控制器接受温度传感器的(A)信号，然后通过执行器对空调设备的进行控制调节。

A.AIB.DIC.AOD.DO10.建筑智能化系统集成中采用何种管理模式，要考虑建筑使用单位的组织管理模式和建筑设备的(B)等因素。

A.规模大小B.控制方式C.先进程度D.电压等级11.在建筑设备监控工程的施工中，智能化设备供应商确定后的紧后程序是(B)。

A.工程承包商确定B.施工图深化设计C.管理人员培训D.工程的施工12.热泵机组的控制采用非标准通信协议时，应由热泵机组的(C)提供数据格式。

A.监控设计方B.设备施工方C.设备供应商D.设备采购方13.在安全防范工程的施工中，安全防范设备检验检测后的紧后程序是(C)。
