任何东西从发展到壮大都会经历一个过程,CPU能够发展到今天这个规模和成就,其中的发展史更是耐人寻味。
作为电脑之“芯”的CPU也不例外,本文让我们进入时间不长却风云激荡的CPU发展历程中去。
在这个回顾的过程中,我们主要叙述了目前两大CPU巨头——Intel和AMD的产品发展历程。
一、X86时代的CPUCPU的溯源可以一直去到1971年。
在那一年,当时还处在发展阶段的INTEL公司推出了世界上第一台微处理器4004。
这不但是第一个用于计算器的4位微处理器,也是第一款个人有能力买得起的电脑处理器!4004含有2300个晶体管,功能相当有限,而且速度还很慢,被当时的蓝色巨人IBM以及大部分商业用户不屑一顾,但是它毕竟是划时代的产品,从此以后,INTEL便与微处理器结下了不解之缘。
可以这么说,CPU的历史发展历程其实也就是INTEL公司X86系列CPU的发展历程,我们就通过它来展开我们的“CPU历史之旅”。
1978年,Intel公司再次领导潮流,首次生产出16位的微处理器,并命名为i8086,同时还生产出与之相配合的数学协处理器i8087,这两种芯片使用相互兼容的指令集,但在i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算指令。
由于这些指令集应用于i8086和i8087,所以人们也这些指令集统一称之为X86指令集。
虽然以后Intel 又陆续生产出第二代、第三代等更先进和更快的新型CPU,但都仍然兼容原来的X86指令,而且Intel在后续CPU的命名上沿用了原先的X86序列,直到后来因商标注册问题,才放弃了继续用阿拉伯数字命名。
至于在后来发展壮大的其他公司,例如AMD和Cyrix等,在486以前(包括486)的CPU都是按Intel的命名方式为自己的X86系列CPU命名,但到了586时代,市场竞争越来越厉害了,由于商标注册问题,它们已经无法继续使用与Intel的X86系列相同或相似的命名,只好另外为自己的586、686兼容CPU命名了。
处理器发展历程处理器是计算机的核心组件，它负责执行计算机程序，并完成各种数据处理任务。
随着计算机技术的不断发展，处理器也经历了多个阶段的发展。
本文将从诞生至今，简要介绍处理器的发展历程。
处理器的发展可以追溯到20世纪60年代。
当时，计算机处理器采用了分立电子元件构建，如晶体管、电阻和电容等。
这种处理器具有较低的工作速度和可靠性，同时占用大量的电力和空间。
然而，随着集成电路技术的发展，处理器开始采用芯片的形式制造，提高了计算机的性能和可靠性。
到了20世纪70年代，微处理器的概念出现了。
微处理器是一种将多个电子元件集成于一个芯片上的处理器。
这种设计可以大大提高处理器的性能和功能。
1971年，英特尔推出了第一款微处理器Intel 4004，它采用4位结构，主要用于计算器和小型计算机。
随后，微处理器不断升级，逐渐发展到8位、16位、32位和64位等各种结构。
1980年代是处理器发展的重要时期。
在这个时期，处理器的性能和功能得到了显著提升。
1981年，IBM推出了第一台个人计算机IBM PC，搭载了英特尔的8088微处理器。
这标志着个人计算机的普及，推动了处理器技术的发展。
此后，处理器的速度和性能不断提高，并且加入了更多的功能模块，例如浮点运算单元、多核心架构等。
进入21世纪，处理器的发展进入了多核心时代。
早期的处理器只有一个核心，而多核心处理器则可以同时并行处理多个任务。
这种设计提高了处理器的效率和响应速度，对于大型计算和多媒体处理等任务特别有效。
多核心处理器的问世，标志着计算机处理器性能的一个重大突破。
随着计算机应用场景的不断扩大，对处理器的需求也越来越高。
为了满足这些需求，处理器的发展方向逐渐趋于多样化。
例如，图形处理器（GPU）开始在计算机图形和并行计算领域崭露头角，专门用于处理图形和计算密集型任务。
同时，低功耗处理器、嵌入式处理器和云计算处理器等也得到了广泛应用。
在未来，处理器的发展将继续朝着更高性能、更低功耗和更多功能的方向发展。
企业突破技术封锁,打破国外技术垄断作文全文共8篇示例，供读者参考篇1不过,我们中国企业可不是那么容易被压制的!我们有着坚韧不拔的毅力和创新的智慧,一定能突破重重困难。
你想想看,我们不是已经自主研发出了很多领先的技术吗?比如说高铁、5G通讯、人工智能等等,都是我们自己的科学家和工程师通过不懈努力研发出来的。
我爸爸就在一家大公司工作,他们正在研发一种全新的芯片技术。
以前,他们用的都是国外的芯片,可是现在被那些公司封锁了,不卖给我们了。
不过,我们自己的科研人员通过钻研和创新,终于研制出了更先进的芯片!效能更高,功耗更低,真是太棒了!我妈妈也常常跟我讲,我国正在大力发展自主可控的核心技术,摆脱对外依赖。
政府给予了很多支持和资金,鼓励企业加大研发力度。
许多优秀的科学家和工程师日以继夜地努力工作,终于取得了重大突破。
你看,我们不仅在芯片、通讯、人工智能这些领域有了飞速发展,在新能源、航空航天、生物医药等高科技领域也是成绩斐然。
我们的创新实力越来越强,完全不必依赖别人的技术了。
当然啦,要完全突破重重封锁,实现技术自主可控,还有很长的路要走。
但只要我们密切团结、同心协力,就一定能够创造更多自主知识产权,打破国外技术垄断,让我们伟大的祖国更加繁荣昌盛!总之,我们要坚定信心,勇敢地面对一切困难和挑战。
只要大家都像科学家和工程师们那样,怀着一颗创新的心,我们的事业就一定能源源不断地取得新的成就!篇2【企业突破技术封锁,打破国外技术垄断】大家好!我是小明,今天我来给大家讲讲一个很酷的事情。
你们知道吗?我们国家的一些公司最近干了一件了不起的事情,他们突破了国外的技术封锁,自己研发出了先进的技术!以前啊,有很多高科技产品和关键技术都被国外的一些大公司和国家所垄断。
比如说制作手机和电脑芯片、生产光刻机等等,我们国家的企业想要使用这些技术和设备,就必须从国外购买,而且价格还特别贵。
有的时候,国外的公司甚至根本不愿意把最先进的技术卖给我们。

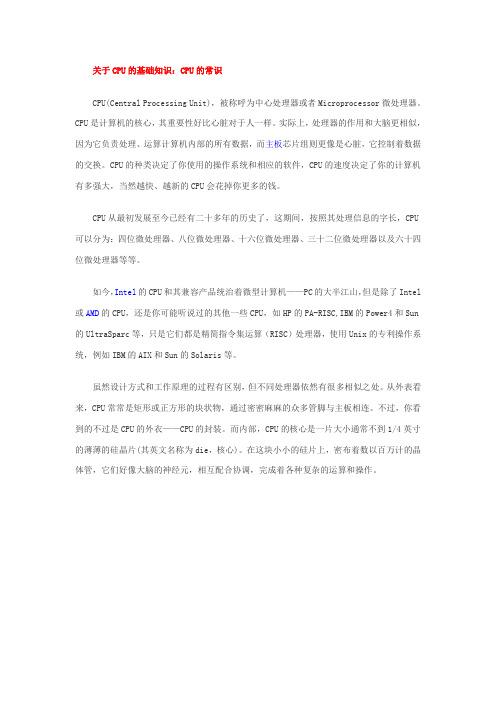

关于CPU的基础知识：CPU的常识CPU(Central Processing Unit)，被称呼为中心处理器或者Microprocessor微处理器。
CPU是计算机的核心，其重要性好比心脏对于人一样。
实际上，处理器的作用和大脑更相似，因为它负责处理、运算计算机内部的所有数据，而主板芯片组则更像是心脏，它控制着数据的交换。
CPU的种类决定了你使用的操作系统和相应的软件，CPU的速度决定了你的计算机有多强大，当然越快、越新的CPU会花掉你更多的钱。
CPU从最初发展至今已经有二十多年的历史了，这期间，按照其处理信息的字长，CPU 可以分为：四位微处理器、八位微处理器、十六位微处理器、三十二位微处理器以及六十四位微处理器等等。
如今，Intel的CPU和其兼容产品统治着微型计算机——PC的大半江山，但是除了Intel 或AMD的CPU，还是你可能听说过的其他一些CPU，如HP的PA-RISC,IBM的Power4和Sun 的UltraSparc等，只是它们都是精简指令集运算（RISC）处理器，使用Unix的专利操作系统，例如IBM的AIX和Sun的Solaris等。
虽然设计方式和工作原理的过程有区别，但不同处理器依然有很多相似之处。
从外表看来，CPU常常是矩形或正方形的块状物，通过密密麻麻的众多管脚与主板相连。
不过，你看到的不过是CPU的外衣——CPU的封装。
而内部，CPU的核心是一片大小通常不到1/4英寸的薄薄的硅晶片(其英文名称为die，核心)。
在这块小小的硅片上，密布着数以百万计的晶体管，它们好像大脑的神经元，相互配合协调，完成着各种复杂的运算和操作。
左边是揭了盖可以看到核心的处理器硅能成为生产CPU核心的半导体材料主要是因为其分布的广泛性和价格便宜。
此外，硅可以形成品质极佳的大块晶体，通过切割，得到直径8英寸甚至更大而厚度不足1毫米的圆形薄片——晶片(也叫晶圆)。
一片晶片可以划分切割成许多小片，每一小片就是一块单独CPU的核心。
炼沙成金：讲述Intel处理器诞生之密CPU：Central Processing Unit，中文译名“中央处理器”，它被称为计算机的大脑，由此可见CPU在计算机中扮演着多么重要的角色。
日前全球第一大CPU制造商英特尔就公布了一组图片，为大家生动、详细地解释了一颗CPU是如何一步一步制造出来的。
也许用一个词可以大致概括这个变化，那就是“炼沙成金”。
是Intel怎么将海滩上的沙子变成滚滚的黄金的呢？且看下文。
沙子：硅是地壳第二丰富的化学物质，脱氧后的沙子（尤其是石英）会以二氧化硅（SiO2）的形态出现，其中会包含25%左右的硅元素。
可以说沙子是半导体产品最为普通的一种原料。
硅熔炼：晶圆尺寸（大约300mm / 12英寸）。
硅在经过不同的步骤净化后，最终必须达到制造合格半导体的质量标准，达到标准的硅被称为“电子级硅（Electronic Grade Silicon）”。
电子级硅包含有十亿个硅原子，其中可能只含有一个杂质原子。
上图展示了如何净化硅、从而提炼出大结晶体，这种结晶体被称为“硅锭（Silicon Ingot）”。
单晶硅锭：硅锭可由电子级硅制造而来。
一个硅锭的重量约为100千克，硅纯度为99.9999%。
硅切割：硅锭被切割成单个的硅片，而这就是“晶圆（Wafer）”。
晶圆：晶圆经过抛光后，其表面会非常平滑，且完美无瑕。
不过英特尔是通过第三方公司购买这些晶圆的。
例如，英特尔的45纳米高K/金属栅极（High-K/Metal Gate）工艺就使用了直径为300mm（约12英寸）的晶圆。
有意思的是，英特尔原本使用的是50mm（2英寸）晶圆，而现在使用的是300mm晶圆，这就在很大程度上降低了生产成本。
涂抹光刻胶（Photo Resist）：在晶圆旋转过程中要浇上蓝色的液体（如图），这有点像传统电影胶片。
在这一步中，晶圆不断旋转的目的是让光刻胶能更薄、更平。
光刻（Exposure）：光刻胶在经过掩模之后必须在紫外线下进行曝光处理。
