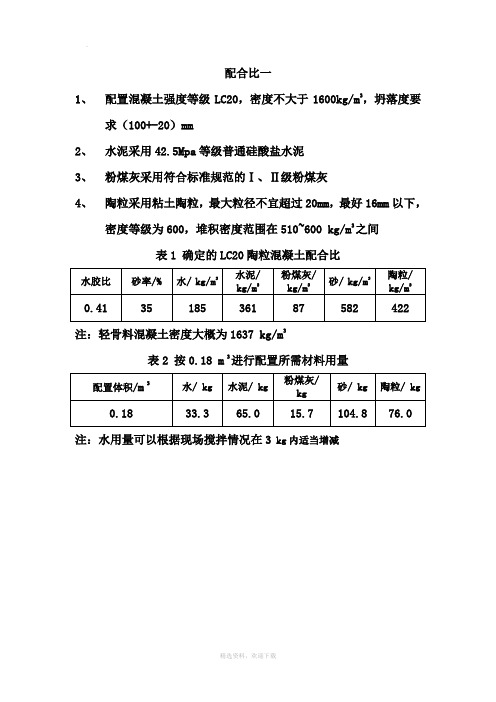

轻质陶粒混凝土的配合比设计

1、配置混凝土强度等级LC20，密度不大于1600kg/m3，坍落度要
求（100+-20）mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的Ⅰ、Ⅱ级粉煤灰
4、陶粒采用粘土陶粒，最大粒径不宜超过20mm，最好16mm以下，
密度等级为600，堆积密度范围在510~600 kg/m3之间
表1 确定的LC20陶粒混凝土配合比
注：轻骨料混凝土密度大概为1637 kg/m3
表2 按0.18 m 3进行配置所需材料用量
注：水用量可以根据现场搅拌情况在3 kg内适当增减
1、配置混凝土强度等级LC25，密度不大于1500kg/m3，坍落度要求（100+-20）mm
2、水泥采用42.5Mpa等级普通硅酸盐水泥
3、粉煤灰采用符合标准规范的Ⅰ、Ⅱ级粉煤灰
4、陶粒采用粘土陶粒，最大粒径不宜超过20mm，最好16mm以下，密度等级为700，堆积密度范围在610~700 kg/m3之间
表1 确定的LC25陶粒混凝土配合比
注：轻骨料混凝土密度大概为1505 kg/m3
表2 按0.18 m 3进行配置所需材料用量
注：水用量可以根据现场搅拌情况在5 kg内适当增减
Welcome !!! 欢迎您的下载，资料仅供参考！。

陶粒混凝土配合比
陶粒混凝土配合比是指在混凝土中添加一定比例的陶粒，
在保证混凝土强度、耐久性和工程需求的前提下，达到节
约水泥、减少碳排放、降低材料成本的目的。

陶粒混凝土
的配合比具体计算方法如下：
1. 确定混凝土所需的强度等级和工程要求。

2. 根据混凝土的用途和特性，确定陶粒的种类和粒径范围。

3. 确定混凝土中陶粒的用量，一般以混凝土总质量的一定
比例进行掺加。

4. 根据陶粒的吸水性和孔隙率等特性，调整混凝土配合比
中的水灰比和骨料用量。

5. 根据混凝土的施工条件和加工性能，对配合比进行优化调整，以确保混凝土浇筑性好、坍落度合适，并且能够满足工程要求。

需要注意的是，陶粒混凝土的配合比设计需要综合考虑多方面因素，包括陶粒的物理化学性质、骨料颗粒形状、水灰比、骨料比例、陶粒的吸水性和孔隙率等，以及混凝土的强度等级、施工条件和工程要求等。

因此，在进行配合比设计时，建议咨询混凝土技术专家或进行实验验证，确保配合比的科学合理性和工程可行性。

陶粒砼配比文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]陶粒：顾名思义，就是陶质的颗粒。

陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。

一、陶粒技术要求 项?目 技术要求 项?目技术要求 松散密度/? 筒压强度/MPa 200-700 0.2-5.01h 吸水率/% 空隙率/%8-30 13-40二、陶粒混凝土常用配合比 混凝土? 强度等级 水泥强? 度等级 配合比(质量) 水泥 : 砂 : 陶粒 水灰比 每立方米混凝土原材料用量/KG 水泥 砂 陶粒 有效水 C10 C15 C20 C25 C20 C25 C3032.5 32.5 32.5 32.5 42.5 42.5 42.51:3:31:2.4:2.4 1:2.33:2.33 1:2.03:2.03 1:2.52:2.52 1:2.26:2.26 1:2.09:2.090.67 0.55 0.49 0.45 0.56 0.50 0.47230 280 305 330 270 300 320690 680 680 680 670 680 670690 680 680 670 680 680 670155 155 150 150 150 150 150三、预应力陶粒混凝土配合比 陶粒混凝土? 设计强度? /MPa 水泥品种? 与强度等级? / MPa 水泥用量?/(kg/m3) 水灰比配合比(质量) 水泥:砂:陶粒试块抗压? 强度(28d) /MPa >30硅酸盐水?泥42.5400-5000.37-0.421:1.36:1.24- 1:1.84:1.48>30 四、陶粒物理力学性能要求 密度/(kg/m3) 空隙率/% 孔隙率/% 1h 吸水率/% 筒压强度/ MPa堆积 密实 颗粒890 1500 2.61 41 42 10.9 10.8 >30.0 五、高强陶粒混凝土配合比混凝土设计? 强度等级 水灰比 每立方米混凝土材料用量/㎏ 减水剂品种? 与掺量% 28d 强度? / MPa 水泥 砂 陶粒 水 C50 C50 0.28 0.28 550 550 630 628 621 634 193 225 木0.15 0 52.0 52.6C500.28550628634减水30%建1.0053.2179。

卫生间陶粒混凝土的配比
1. 水泥，水泥是混凝土的主要胶凝材料，一般建议使用普通硅酸盐水泥或者耐水泥。

配比中水泥的用量通常为混凝土总质量的10%~15%。

2. 砂子，砂子是混凝土中的骨料，可以填充水泥和碎石之间的空隙，增加混凝土的密实性。

一般建议使用细砂，配比中砂子的用量通常为混凝土总质量的25%~35%。

3. 碎石，碎石是混凝土的粗骨料，可以增加混凝土的强度和稳定性。

在卫生间陶粒混凝土中，可以适量添加碎石，配比中碎石的用量通常为混凝土总质量的40%~50%。

4. 陶粒，陶粒是卫生间陶粒混凝土的特殊材料，可以增加混凝土的抗渗性和耐久性。

配比中陶粒的用量通常为混凝土总质量的5%~10%。

需要注意的是，配比中的水灰比也是非常重要的参数，它直接影响混凝土的工作性能和强度。

一般来说，卫生间陶粒混凝土的水灰比可以控制在0.4~0.5左右。

总的来说，卫生间陶粒混凝土的配比需要综合考虑材料的性能和使用环境等因素，可以根据具体情况进行调整和优化。

同时，在施工过程中也需要严格按照配比要求进行配合和搅拌，确保混凝土的质量和性能达到设计要求。

陶粒轻质混凝土配比
陶粒轻质混凝土是一种以陶粒（如陶砂、陶瓷等）为骨料替代传统骨料（如沙子、砾石等）的轻质混凝土。

陶粒轻质混凝土的配比通常由骨料比率、水灰比、水泥用量、添加剂等多个因素确定。

以下给出一种常见的陶粒轻质混凝土配比：
1. 骨料比率：
陶粒的用量通常控制在混凝土总重量的30%～60%之间，具体比例根据混凝土的强度和重量要求确定。

2. 水灰比：
根据混凝土的强度要求和流动性要求，可选择合适的水灰比。

通常水灰比控制在0.4～0.6之间。

3. 水泥用量：
根据混凝土的强度和材料特性，确定合适的水泥用量。

一般来说，陶粒轻质混凝土的水泥用量较传统混凝土低一些。

4. 添加剂：
可适当添加一些特定功能的添加剂，如减水剂、增强剂等，以提高混凝土的性能。

需要根据具体情况和要求来确定配比，建议在实际工程中进行试验和调整，以获得最佳的配比。

陶粒混凝土配合比设计一 一般要求1.1 陶粒混凝土的配合比设计主要应满足抗压强度、密度和稠度的要求，并以合理使用材料和节约水泥为原则。

必要时尚应符合对混凝土性能（如弹性模量、碳化和抗冻性等）的特殊要求。

1.2 陶粒混凝土的配合比应通过计算和适配确定。

其适配强度应按下式确定：,, 1.645cu o cu k f f σ≥+ （1） 式中 ,cu o f ——陶粒混凝土的适配强度（MPa ）；,c u kf ——陶粒混凝土立方体抗压强度标准值（即强度等级）（MPa ）； σ——陶粒混凝土强度标准差（MPa ）。

1.3 混凝土强度标准差应根据同品种、同强度等级陶粒混凝土统计资料计算确定。

计算时，强度试件组数不应少于25组。

当无统计资料时，强度标准差可按下表取值。

表1.1 强度标准差σ（MPa ） 混凝土强度等级低于LC20 LC20~LC35高于LC35 σ 4.05.06.0二 设计参数选择2.1 不同适配强度的陶粒混凝土的水泥用量可按表2.1 选用。

表2.1 陶粒混凝土的水泥用量（kg/m 3） 适配强度（MPa ） 陶粒密度等级 400 500 600 700 800 9001000 <5.0 260~320 250~300 230~280 5.0~7.5 280~360260~340 240~320 220~300 7.5~10 280~370260~350 240~320 10~15 280~350 260~340 240~330 15~20 300~400 280~380 270~370260~360 250~350 20~25 330~400 320~390 310~380 300~370 25~30 380~450 360~430 360~430 350~420 30~40 420~500 390~490 380~480 370~470 40~50 430~530 420~520 410~510 50~60450~550440~540430~530注：1. 表中横线以上为采用32.5级水泥时水泥用量值；横线以下为采用42.5级水泥时的水泥用量值；2．表中下限值适用于圆球型和普通型陶粒，上限值适用于碎石型陶粒和全轻混凝土；（全轻混凝土：由轻砂做细骨料配置而成的轻骨料混凝土；砂轻混凝土：由普通砂或部分轻砂做细骨料配制而成的轻骨料混凝土。

LC5.0轻集料陶粒混凝土配合比LC50 轻集料陶粒混凝土配合比在建筑工程领域，混凝土作为一种广泛应用的材料，其性能和质量直接影响着建筑物的结构安全和耐久性。

而轻集料陶粒混凝土作为一种新型的轻质混凝土，由于其具有轻质、高强、保温、隔热、抗震等优点，近年来得到了越来越广泛的应用。

其中，LC50 轻集料陶粒混凝土是一种强度等级为 50MPa 的轻集料陶粒混凝土，其配合比的设计和优化对于保证混凝土的性能和质量至关重要。

一、LC50 轻集料陶粒混凝土的原材料1、水泥水泥是混凝土中的胶凝材料，其品种和强度等级直接影响着混凝土的强度和性能。

对于 LC50 轻集料陶粒混凝土，一般采用强度等级为425 的普通硅酸盐水泥或粉煤灰硅酸盐水泥。

2、轻集料陶粒轻集料陶粒是 LC50 轻集料陶粒混凝土中的主要骨料，其质量和性能直接影响着混凝土的轻质、保温、隔热等性能。

一般来说，轻集料陶粒的堆积密度应小于 1000kg/m³，筒压强度应大于 20MPa，吸水率应小于 10%。

3、砂砂是混凝土中的细骨料，其质量和级配直接影响着混凝土的和易性和强度。

对于 LC50 轻集料陶粒混凝土，一般采用中砂，其细度模数应在 23～30 之间，含泥量应小于 3%。

4、水水是混凝土中的重要组成部分，其质量直接影响着混凝土的性能。

一般来说，应采用符合国家标准的饮用水作为混凝土的拌合用水。

5、外加剂外加剂是混凝土中的一种重要添加剂，其品种和用量直接影响着混凝土的性能。

对于 LC50 轻集料陶粒混凝土，一般采用减水剂、缓凝剂、引气剂等外加剂，以改善混凝土的和易性、强度、耐久性等性能。

二、LC50 轻集料陶粒混凝土配合比的设计原则1、满足强度要求LC50 轻集料陶粒混凝土的强度等级为 50MPa，因此在配合比设计时，应首先满足强度要求，通过合理选择原材料和确定配合比参数，使混凝土的抗压强度达到设计要求。

2、满足工作性要求混凝土的工作性是指混凝土在施工过程中的流动性、可塑性、稳定性等性能。
