下载文档原格式
陶粒：顾名思义，就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求项目技术要求项目技术要求松散密度/ 筒压强度/MPa 200-700 吸水率/%空隙率/%8-3013-40二、陶粒混凝土常用配合比混凝土强度等级水泥强度等级配合比(质量)水泥 : 砂 : 陶粒水灰比每立方米混凝土原材料用量/KG水泥砂陶粒有效水C10 C15 C20 C25 C20 C25 C301:3:31::1::1::1::1::1::230280305330270300320690680680680670680670690680680670680680670155155150150150150150三、预应力陶粒混凝土配合比陶粒混凝土设计强度/MPa 水泥品种与强度等级/ MPa水泥用量/(kg/m3)水灰比配合比(质量)水泥:砂:陶粒试块抗压强度(28d)/MPa>30硅酸盐水泥400-5001::>30四、陶粒物理力学性能要求密度/(kg/m3)空隙率/%孔隙率/%1h吸水率/%筒压强度/ MPa 堆积密实颗粒89015004142>五、高强陶粒混凝土配合比混凝土设计强度等级水灰比每立方米混凝土材料用量/㎏减水剂品种与掺量%28d强度/ MPa 水泥砂陶粒水C50 C50 C50550550550630628628621634634193225减水30%木建179。
.
可编辑doc

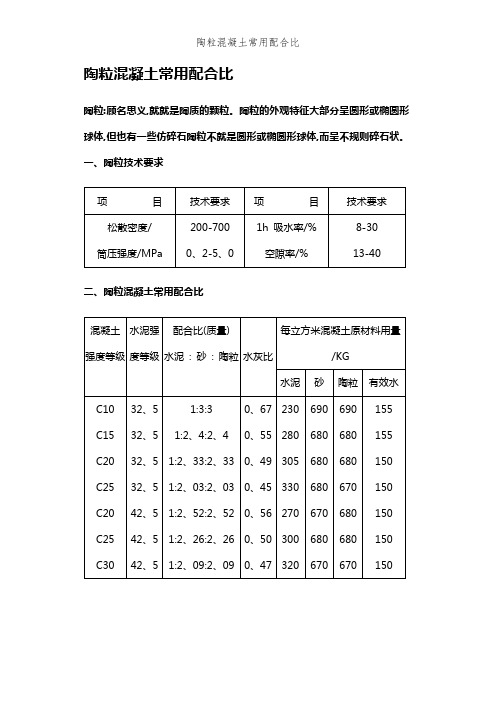

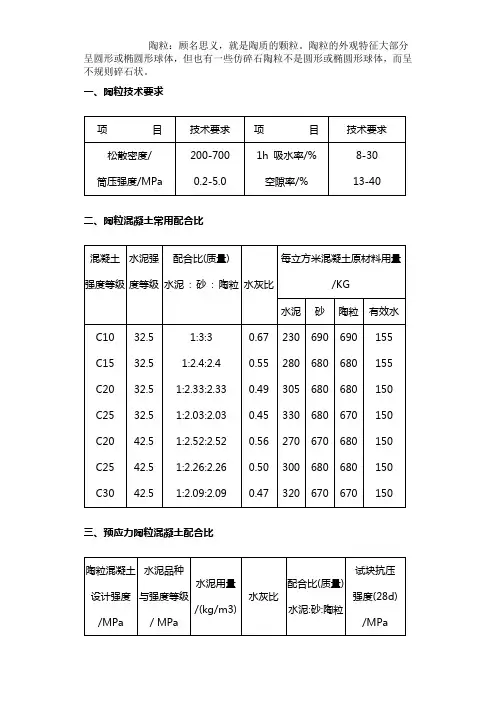

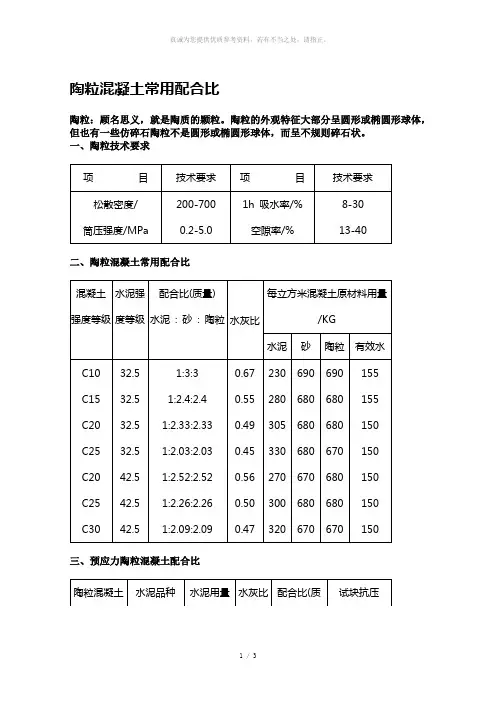

陶粒：顾名思义，就是陶质的颗粒。
陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状。
一、陶粒技术要求 项 目 技术要求 项 目 技术要求 松散密度/ 筒压强度/MPa
200-700 0.2-5.0
1h 吸水率/% 空隙率/%
8-30 13-40
二、陶粒混凝土常用配合比
混凝土 强度等级 水泥强 度等级 配合比(质量)
水泥 : 砂 : 陶粒 水灰比 每立方米混凝土原材料用量/KG 水泥 砂 陶粒 有效水 C10 C15 C20 C25 C20 C25 C30
32.5 32.5 32.5 32.5 42.5 42.5 42.5
1:3:3 1:2.4:2.4 1:2.33:2.33 1:2.03:2.03 1:2.52:2.52 1:2.26:2.26 1:2.09:2.09
0.67 0.55 0.49 0.45 0.56 0.50 0.47
230 280 305 330 270 300 320
690 680 680 680 670 680 670
690 680 680 670 680 680 670
155 155 150 150 150 150 150
三、预应力陶粒混凝土配合比 陶粒混凝土 设计强度 /MPa 水泥品种 与强度等级 / MPa 水泥用量 /(kg/m3) 水灰比
配合比(质量) 水泥:砂:陶粒 试块抗压 强度(28d) /MPa >30
硅酸盐水 泥42.5
400-500
0.37-0.42
1:1.36:1.24- 1:1.84:1.48
>30
四、陶粒物理力学性能要求 密度/(kg/m3) 空隙率/% 孔隙率/% 1h 吸水率/% 筒压强度/ MPa 堆积 密实 颗粒 890
1500
2.61
41
42
10.9
10.8
>30.0
五、高强陶粒混凝土配合比 混凝土设计 强度等级 水灰比 每立方米混凝土材料用量/㎏ 减水剂品种 与掺量% 28d 强度 / MPa 水泥 砂 陶粒 水 C50 C50 C50
0.28 0.28 0.28
550 550 550
630 628 628
621 634 634
193 225
减水30% 179
木0.15 0
建1.00
52.0 52.6 53.2
感谢您的支持与配合，我们会努力把内容做得更好！。
