开关电源磁芯尺寸功率等参数

常用磁芯与应用功率对照表是一种表格，其中列出了不同的磁芯类型和应用功率。

通过这个表格，人们可以快速了解不同磁芯的适用功率范围，从而更好地选择适合自己需求的磁芯。

在对照表中，常见的磁芯类型包括铁氧体磁芯、硅钢磁芯、坡莫合金磁芯等。

这些磁芯在不同的应用场合有不同的适用功率范围。

例如，铁氧体磁芯适用于较低功率的应用，如电源供应器、充电器等，其优点是成本较低、温度稳定性好，但缺点是饱和磁感应强度较低。

硅钢磁芯适用于中等功率的应用，如电机、发电机等，其优点是饱和磁感应强度高、磁导率高，但缺点是成本较高、温度稳定性较差。

坡莫合金磁芯适用于高功率的应用，如高频变压器、脉冲变压器等，其优点是饱和磁感应强度高、磁导率高、电阻率高，但缺点是成本极高、温度稳定性差、容易氧化。

除了磁芯类型和应用功率外，对照表还可以包括其他相关信息，如磁芯的材料、形状、尺寸等。

这些信息有助于人们更好地了解不同磁芯的特点和适用范围，从而更好地选择适合自己需求的磁芯。

总之，常用磁芯与应用功率对照表是一种方便实用的参考资料，可以帮助人们更好地了解不同磁芯的特点和适用范围，从而更好地选择适合自己需求的磁芯。

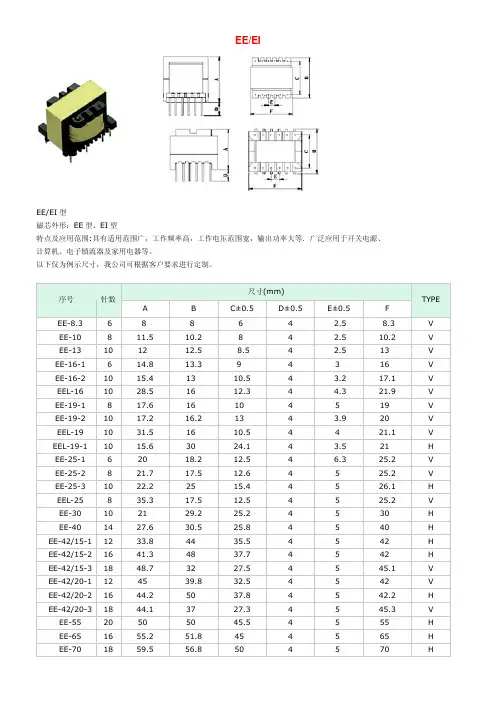

EE/EI型磁芯外形：EE型、EI型特点及应用范围:具有适用范围广，工作频率高，工作电压范围宽，输出功率大等．广泛应用于开关电源、计算机、电子镇流器及家用电器等。

以下仅为例示尺寸，我公司可根据客户要求进行定制。

尺寸(mm)TYPE 序号针数A B C±0.5D±0.5 E±0.5FEE-8.3 6 8 8 6 4 2.5 8.3 V EE-10 811.510.2 8 4 2.5 10.2 V EE-131012 12.5 8.5 4 2.5 13 V EE-16-1 614.813.3 9 4 3 16 V EE-16-21015.413 10.5 4 3.2 17.1 V EEL-161028.516 12.3 4 4.3 21.9 V EE-19-1 817.616 10 4 5 19 V EE-19-21017.216.213 4 3.9 20 V EEL-191031.516 10.5 4 4 21.1 V EEL-19-11015.630 24.1 4 3.5 21 H EE-25-1 620 18.212.5 4 6.3 25.2 V EE-25-2 821.717.512.6 4 5 25.2 V EE-25-31022.225 15.4 4 5 26.1 H EEL-25 835.317.512.5 4 5 25.2 V EE-301021 29.225.2 4 5 30 H EE-401427.630.525.8 4 5 40 H EE-42/15-11233.844 35.5 4 5 42 H EE-42/15-21641.348 37.7 4 5 42 H EE-42/15-31848.732 27.5 4 5 45.1 V EE-42/20-11245 39.832.5 4 5 42 V EE-42/20-21644.250 37.8 4 5 42.2 H EE-42/20-31844.137 27.3 4 5 45.3 V EE-552050 50 45.5 4 5 55 HER 型特点及应用范围 : 具有损耗小、输出功率大、工作频率宽，温升低，性能稳定等特点。

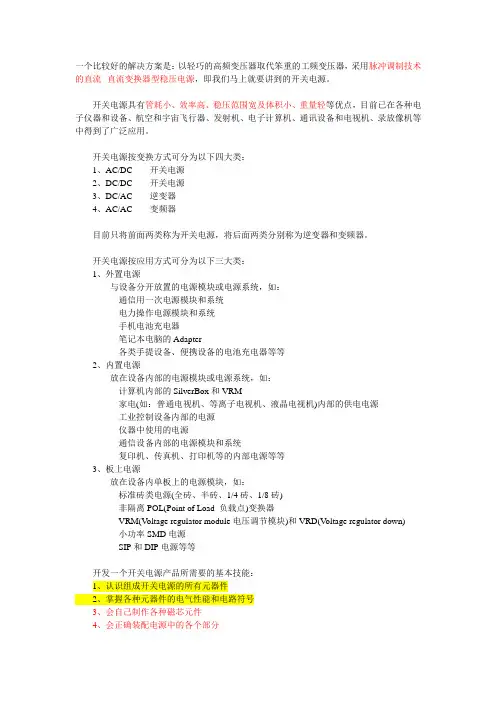

一个比较好的解决方案是：以轻巧的高频变压器取代笨重的工频变压器，采用脉冲调制技术的直流--直流变换器型稳压电源，即我们马上就要讲到的开关电源。

开关电源具有管耗小、效率高、稳压范围宽及体积小、重量轻等优点，目前已在各种电子仪器和设备、航空和宇宙飞行器、发射机、电子计算机、通讯设备和电视机、录放像机等中得到了广泛应用。

开关电源按变换方式可分为以下四大类：1、AC/DC 开关电源2、DC/DC 开关电源3、DC/AC 逆变器4、AC/AC 变频器目前只将前面两类称为开关电源，将后面两类分别称为逆变器和变频器。

开关电源按应用方式可分为以下三大类：1、外置电源与设备分开放置的电源模块或电源系统，如：---通信用一次电源模块和系统---电力操作电源模块和系统---手机电池充电器---笔记本电脑的Adapter---各类手提设备、便携设备的电池充电器等等2、内置电源放在设备内部的电源模块或电源系统，如：---计算机内部的SilverBox和VRM---家电(如：普通电视机、等离子电视机、液晶电视机)内部的供电电源---工业控制设备内部的电源---仪器中使用的电源---通信设备内部的电源模块和系统---复印机、传真机、打印机等的内部电源等等3、板上电源放在设备内单板上的电源模块，如：---标准砖类电源(全砖、半砖、1/4砖、1/8砖)---非隔离POL(Point of Load 负载点)变换器---VRM(V oltage regulator module电压调节模块)和VRD(V oltage regulator down)---小功率SMD电源---SIP和DIP电源等等开发一个开关电源产品所需要的基本技能：1、认识组成开关电源的所有元器件2、掌握各种元器件的电气性能和电路符号3、会自己制作各种磁芯元件4、会正确装配电源中的各个部分5、了解电源各项指标的意义并掌握如何测试的方法6、会使用仪器对装配后的电源进行正确的调试，优化和折中7、会对获得的实验结果进行分析，并进行总结8、会从不同渠道不断地学习电源知识并能够和别人交流开发一个开关电源产品所需要的专业理论知识：1、有源PFC的拓扑分析，控制与设计2、DC/DC功率变换器的拓扑与稳态分析3、开关电源的功率级参数设计4、开关电源的控制与动态分析5、开关电源的小信号分析与设计6、开关电源的大信号分析与设计7、开关电源的EMI分析与设计8、开关电源的热分析与设计9、开关电源的容差分析与设计10、开关电源的各种保护技术11、开关电源的同步整流技术12、开关电源的模块均流控制技术有些技术很成熟了，只要查表或者使用现成电路或专用芯片就可以做好。

常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。

软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。

磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。

这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。

开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。

因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

开关电源磁芯尺寸功率等全参数适用标准文案开关电源磁芯尺寸功率等参数MnZn 功率铁氧体EPC功率磁芯特色：拥有热阻小、衰耗小、功率大、工作频次宽、重量轻、构造合理、易表面贴装、障蔽成效好等长处，但散热性能稍差。

用途：宽泛应用于体积小而功率大且有障蔽和电磁兼容要求的变压器，如精细仪器、程控互换机模块电源、导航设备等。

EPC型功率磁芯尺寸规格磁芯型号尺寸 Dimensions(mm)Type A B C D Emin F G Hmin10.20 ±EPC10/8 4.05 ±±±7.60 2.65 ±±13.30 ±EPC13/13 6.60 ±±±±±17.60 ±EPC17/178.55 ±±±±±19.60 ±EPC19/209.75 ±±±±±EPC25/2525.10 ±12.50 ± 8.00 ±11.50 ±±±27.10 ±16.00 ±13.00 ±12.00 ±EPC27/328.00 ± 4.00 ±30.10 ±17.50 ±15.00 ±13.00 ±EPC30/358.00 ± 4.00 ±39.00 ±19.60 ±15.60 ±18.00 ±14.00 ±10.00 ±EPC39/3942.40 ±22.00 ±15.00 ±17.00 ±16.00 ±EPC42/447.40 ±46.00 ±24.80 ±19.50 ±20.80 ±18.40 ±11.90 ±EPC46/4946.50 ±22.30 ±19.40 ±21.00 ±15.80 ±12.00 ±54.50 ±27.20 ±21.50 ±26.50 ±19.30 ±14.00 ±EPC54/54EPC功率磁芯电气特征及有效参数有效参数 Effective parameters磁芯型号材质AL(nH/N2)C1Le Ae Ve重量功耗约设计功率（ W）Type Material±25%(mm-1)(mm)(mm2)(mm3)(g/PRS)(W/PRS,max) EPC10/8TP49501673 EPC13/13TP48303826EPC17/17TP4115091713 EPC19/20TP4900104715 EPC25/25TP41550274740 EPC27/32TP41550399160 EPC30/35TP4150061497770 EPC39/39TP442509016915210220 EPC42/44TP428009516916055235 EPC46/49TP4410022725242360 TP4480010122923129370 EPC54/54TP4600033643949600注：AL 值测试条件为1KHz,0.25v,100Ts,25± 3℃Pc值测试条件为 100KHz,200mT,100℃EE、EEL、EF 型功率磁芯特色：引线空间大，绕制接线方便。

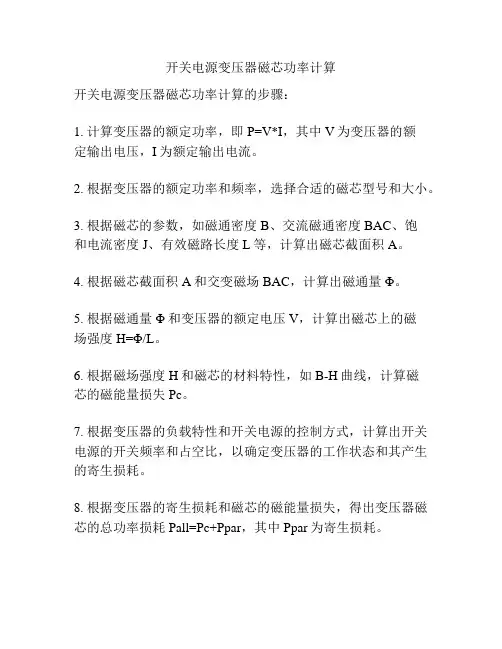

开关电源变压器磁芯功率计算
开关电源变压器磁芯功率计算的步骤：
1. 计算变压器的额定功率，即P=V*I，其中V为变压器的额
定输出电压，I为额定输出电流。

2. 根据变压器的额定功率和频率，选择合适的磁芯型号和大小。

3. 根据磁芯的参数，如磁通密度B、交流磁通密度BAC、饱
和电流密度J、有效磁路长度L等，计算出磁芯截面积A。

4. 根据磁芯截面积A和交变磁场BAC，计算出磁通量Φ。

5. 根据磁通量Φ和变压器的额定电压V，计算出磁芯上的磁
场强度H=Φ/L。

6. 根据磁场强度H和磁芯的材料特性，如B-H曲线，计算磁
芯的磁能量损失Pc。

7. 根据变压器的负载特性和开关电源的控制方式，计算出开关电源的开关频率和占空比，以确定变压器的工作状态和其产生的寄生损耗。

8. 根据变压器的寄生损耗和磁芯的磁能量损失，得出变压器磁芯的总功率损耗Pall=Pc+Ppar，其中Ppar为寄生损耗。

9. 根据变压器的额定功率和总功率损耗，计算出磁芯的效率η=P/（P+Pall）。

（1）输入电压：185V AC~240V AC（2）输出电压1：+5VDC ，额定电流1A ，最小电流750mA ； （3）输出电压2：+12VDC ，额定电流1A ，最小电流100mA ； （4）输出电压3：-12VDC ，额定电流1A ，最小电流100mA ； （5）输出电压4：+24VDC ，额定电流1.5A ，最小电流250mA ；（6）输出电压纹波：+5V ，±12V ：最大100mV （峰峰值）；+24V ：最大250mV （峰峰值）（7）输出精度：+5V ，±12V ：最大± 5%；+24V ：最大± 10%； （8）效率：大于80% 3. 参数计算 （1）输出功率：5V 112V 1224V 1.565out P A A A W =⨯+⨯⨯+⨯= （3-1）（2）输入功率：6581.2580%0.8out in P WP W === （3-2） （3）直流输入电压：采用单相桥式不可控整流电路(max)240VAC 1.414=340VDC in V =⨯ （3-3） (min)185VAC 1.414=262VDC in V =⨯ （3-4）（4）最大平均电流：(max)(min)81.250.31262in in in P WI A V V=== （3-5） （5）最小平均电流：(min)(max)81.250.24340in in in P WI A V === （3-6） （6）峰值电流：可以采用下面两种方法计算，本文采用式（3-8）的方法。

(min)max (min)(min)225581.25 1.550.4262out out out Pk C in in in P P P WI I A V D V V V ⨯======⨯ （3-7）min 5.5 5.581.25 1.71262out Pk C in P WI I A V V⨯==== （3-8） （7）散热：基于MOSFET 的反激式开关电源的经验方法：损耗的35%是由MOSFET 产生，60%是由整流部分产生的。

单端反激式开关电源磁芯尺寸和类型的选择字体大小：大 | 中 | 小 2008-08-28 12:53 - 阅读：6184 - 评论：2 徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15 SEF16 EF16 EPC17 EE19 EF(D20 EPC25 EF(D2510-20WEE19 EPC19 EF(D20 EE,EI22 EF(D25 EPC2520-30WEI25 EF(D25 EPC25 EPC30 EF(D30 ETD29 EER28(L30-50WEI28 EER28(L ETD29 EF(D30 EER3550-70WEER28LETD34 EER35 ETD3970-100WETD34 EER35 ETD39 EER40 E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200 200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65<5 5-10 10-20 20-50 50-100 100-200 200-500 500-1KEF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 -- --EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 -- --EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54 --EP EP10 EP13 EP17 EP20 -- -- -- --RM RM4 RM5 RM6 RM10 RM12 RM14 -- --POT POT1107 POT1408 POT1811 POT2213 POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230 PQ3535 PQ4040EC -- -- -- -- -- EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo and output power (Po"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPSD、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T, Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40 = 27.675W;反激式开关电源设计的思考一字体大小：大 | 中 | 小 2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

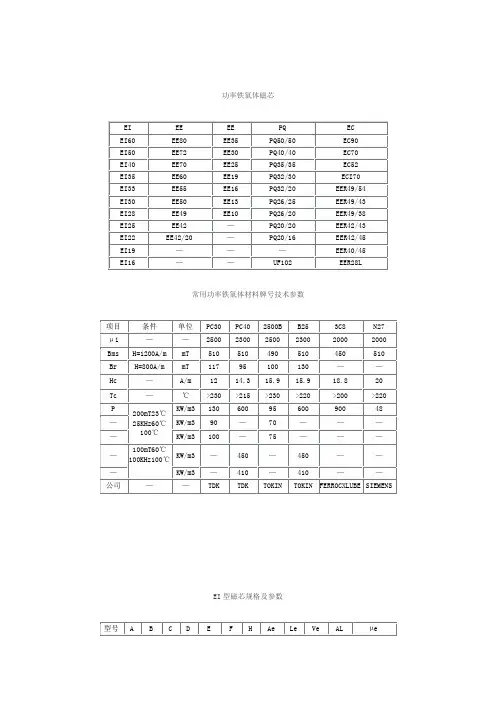

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的如类似，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

3电感量、AL系数和在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。

功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1 磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大型叠片式或大型切割磁芯）时，矩形波损耗是正弦波损耗的1/2~2/3。

D.Y.Chen提供的参考资料解释了这种现象。

一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2 Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

单端反激式开关电源磁芯尺寸和类型的选择字体大小：大| 中| 小2008-08-28 12:53 - 阅读：6184 - 评论：2单端反激式开关电源磁芯尺寸和类型的选择徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70WEER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 ----EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 ----EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54--EP EP10 EP13 EP17 EP20 -- ---- --RM RM4 RM5 RM6 RM10 RM12 RM14 ----POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230PQ3535 PQ4040EC -- -- -- -- --EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and output power (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;反激式开关电源设计的思考一字体大小：大| 中| 小2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

单端反激式开关电源变压器设计输入Vacmin Vacmax 电源功率(W) Pout 预设效率(%) η 工作频率(KHz) f MOS耐压(V) Vmosmax 连续模式输入断续模式输入输入电压(V) 磁芯预选：磁芯型号磁芯截面(mm2) Ae 磁感应强度(T) Bw 输出电压(V) 输出电流(A) 辅助电压(V) 辅助电流(A) Vout Iout Va Ia 86.00 265.00 45.00 87.00 70.00 600.00 0.50 1.00 0.50 EE13 EE13 17.20 0.20计算结果Vdcmin Vdcmax 反射电压(V) Vf 周期μ s T 最大导通时间( μs) t 最大占空比Dmax 输入功率(W) Pin 初级电流Ip 最大电感量(mH) Lp 初级次级匝数比n 磁芯气隙(cm) lg 输入电压(V) 初级匝数(Turn) 初级线径(mm) 次级匝数(Turn) 次级线径(mm) 辅助匝数(Turn) 辅助线径(mm) Np Dp Ns Ds Na Da次级参数：26.00 1.40 18.00 0.10使用说明: A,首先输入表格左侧已知参数，则相应数据会在右侧对应栏中得出B,变压器磁芯必须预选，Ae,Bw查磁芯规格书。

EE磁芯可以参考下表C,连续模式输入0.5,断续模式输入1 D,使用的时候请按照顺序输入，否则会打乱运算步骤。

附：EE磁芯参数表单端反激式开关电源变压器设计依据MOS管耐压的变压器设计初级参数输入Vacmin输入电压（V）Vacmax电源功率（W）Pout预设效率（%）η工作频率（KHz）fMOS耐压（V）Vmosmax连续模式输入断续模式输入磁芯预选：磁芯型号磁芯截面（mm2）Ae磁感应强度（T）Bw输出电压（V）输出电流（A）辅助电压（V）辅助电流（A）VoutIoutVaIa86.00265.0045.0087.0070.00600.000.501.000.50*****317 .200.20计算结果Vdcmin输入电压（V）Vdcmax反射电压（V）Vf周期μsT最大导通时间( μs)t最大占空比Dmax输入功率（W）Pin初级电流Ip最大电感量（mH）Lp初级次级匝数比n磁芯气隙（cm）lg初级匝数（Turn）初级线径（mm）次级匝数（Turn）次级线径（mm）辅助匝数（Turn）辅助线径（mm）NpDpNsDsNaDa次级参数：26.001.4018.000.10 使用说明:A,首先输入表格左侧已知参数，则相应数据会在右侧对应栏中得出B，变压器磁芯必须预选，Ae，Bw查磁芯规格书。

1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1 磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大型叠片式或大型切割磁芯）时，矩形波损耗是正弦波损耗的1/2~2/3。

D.Y.Chen提供的参考资料解释了这种现象。

一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2 Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

pq3230磁芯参数PQ3230是一种磁芯，常用于交流-直流变压器、开关电源以及滤波电感等电子设备中。

在了解PQ3230磁芯参数之前，我们先来了解一下磁芯的基本概念和作用。

磁芯是一种用于磁性元器件中的材料，其作用是集中、传导和储存磁场。

磁芯能够提高电感器件的效能，减小尺寸，减少损耗，并且提高性能。

PQ3230磁芯是由磁性材料制成的，具有特定的尺寸和形状。

PQ3230磁芯是一种常见的E型磁芯，其尺寸为3.2mm 某 3.0mm 某2.5mm。

以下是PQ3230磁芯的一些主要参数：1.管腿长度：PQ3230磁芯的管腿长度可以根据需要进行定制。

通常，管腿长度越长，磁芯的承载能力越大，但同时也会增加磁芯的电阻和磁损耗。

2.饱和磁感应强度：PQ3230磁芯的饱和磁感应强度是指在磁场作用下，磁芯开始饱和的磁感应强度。

通常，饱和磁感应强度越大，磁芯的磁场传导能力越强。

3.饱和感应密度：PQ3230磁芯的饱和感应密度是指在磁场作用下，磁芯中磁通密度达到饱和时所对应的磁感应强度。

饱和感应密度越高，磁芯的磁导率越大，磁场传导能力越强。

4.热导率：PQ3230磁芯的热导率是指磁芯材料导热的能力。

热导率越大，磁芯能够更快地散热，降低温升，提高工作效率和可靠性。

5.阻抗：PQ3230磁芯的阻抗是指磁芯所具有的电阻和电感的综合特性。

阻抗值的选择需根据具体应用来确定，以满足电路的工作要求。

除上述参数外，还有一些其他参数也需要考虑，如磁芯的损耗、磁芯的磁阻、磁芯的磁导率等。

这些参数对于各种应用场景来说都是重要的。

总之，PQ3230磁芯是一种常用于电子设备中的磁芯，具有特定的尺寸和参数。

了解和选择适合应用需求的磁芯是设计和制造高性能电子设备的关键。

开关电源变压器磁芯参数1
开关电源变压器磁芯参数1
1.材料：常见的磁芯材料包括铁氧体、磁性氧化物以及一些稀土磁材
料如钐铝石榴石（SmCo）和钕铁硼（NdFeB）。

这些材料具有高磁导率和
低磁损耗的特性，可以有效地转换电能。

2.形状：磁芯的形状可以是环形、EE形、EI形、E形、U形等。

环形
磁芯常用于高频开关电源变压器，而EE形、EI形、E形和U形磁芯常用
于低频和中频开关电源变压器。

3.尺寸：磁芯的尺寸通常由外径、内径、高度和槽数等来确定。

这些
尺寸的选择与变压器的功率要求以及开关频率有关。

一般来说，功率越大，磁芯的尺寸越大。

4.饱和磁通密度：饱和磁通密度是指磁芯所能承受的最大磁通密度。

选择合适的磁芯材料和尺寸可以确保在额定电流下不产生饱和磁通密度，
以避免磁芯因饱和而产生磁损耗。

5.磁导率：磁导率是指磁芯能导磁的能力，也是一个重要的参数。

高
磁导率可以提高变压器的转换效率。

6.磁芯损耗：磁芯损耗是指磁芯在工作过程中因磁滞、涡流和分子摩
擦等因素而产生的能量损耗。

选择低磁芯损耗的磁芯材料和合理设计磁芯
结构可以提高变压器的效率。

7.温度特性：磁芯的温度特性指的是磁芯在不同温度下的磁导率和磁
损耗等参数的变化。

不同的磁芯材料有不同的温度特性，合理选择磁芯材
料和设计磁芯结构可以确保变压器在不同温度下的稳定性。

以上是开关电源变压器磁芯的一些常见参数。

在设计和选择开关电源变压器时，需要仔细考虑这些参数，以满足不同的应用需求。

单端反激式开关电源磁芯尺寸和类型的选择A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70WEER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司---100KHz 型号输出功率（W）<5 5-10 10-20 20-50 50-100100-200 200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30-- --EPC -- EPC13 EPC17 EPC19 EPC25 EPC30-- --EER EER9.5 EER11 EER14.5 EER28 EER35 EER42EER49 --ETD -- -- ETD29 ETD34 ETD44ETD49 ETD54 --EP EP10 EP13 EP17 EP20 ---- -- --RM RM4 RM5 RM6 RM10 RM12 RM14-- --POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625PQ3230 PQ3535 PQ4040EC -- -- -- ---- EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and outputpower (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L 70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40 EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;。

反激磁芯对应功率
反激磁芯对应功率指的是在使用反激式开关电源时，选用合适的反激磁芯所能承受的最大功率。

反激式开关电源是一种常见的直流电源，其中反激磁芯作为开关电源中的重要组成部分，扮演着储能、传递能量等重要角色。

在选用反激磁芯时，需要根据实际需求和电路参数来确定合适的尺寸和参数。

反激磁芯的主要参数包括饱和磁密、矫顽力、耗散功率等，这些参数与电路的电压、电流、频率等密切相关。

反激磁芯承受的最大功率与其磁芯材料、尺寸、热稳定性等有关，通常需要在电路设计前进行计算、模拟和实验。

选择合适的反激磁芯可以保证电路的稳定性、效率和寿命，避免电路烧坏等故障。

- 1 -。
