开关电源磁芯参数

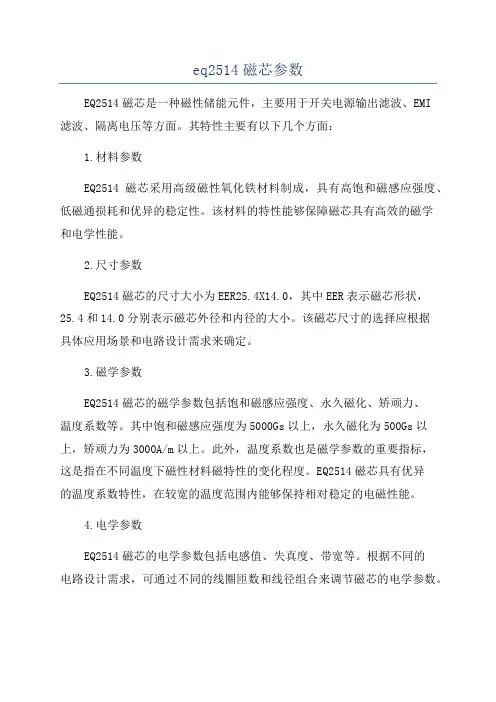

eq2514磁芯参数
EQ2514磁芯是一种磁性储能元件，主要用于开关电源输出滤波、EMI
滤波、隔离电压等方面。

其特性主要有以下几个方面：
1.材料参数
EQ2514磁芯采用高级磁性氧化铁材料制成，具有高饱和磁感应强度、低磁通损耗和优异的稳定性。

该材料的特性能够保障磁芯具有高效的磁学
和电学性能。

2.尺寸参数
EQ2514磁芯的尺寸大小为EER25.4X14.0，其中EER表示磁芯形状，25.4和14.0分别表示磁芯外径和内径的大小。

该磁芯尺寸的选择应根据
具体应用场景和电路设计需求来确定。

3.磁学参数
EQ2514磁芯的磁学参数包括饱和磁感应强度、永久磁化、矫顽力、
温度系数等。

其中饱和磁感应强度为5000Gs以上，永久磁化为500Gs以上，矫顽力为3000A/m以上。

此外，温度系数也是磁学参数的重要指标，
这是指在不同温度下磁性材料磁特性的变化程度。

EQ2514磁芯具有优异
的温度系数特性，在较宽的温度范围内能够保持相对稳定的电磁性能。

4.电学参数
EQ2514磁芯的电学参数包括电感值、失真度、带宽等。

根据不同的
电路设计需求，可通过不同的线圈匝数和线径组合来调节磁芯的电学参数。

总体来说，EQ2514磁芯具有优异的磁学和电学性能，能够可靠地实现各种应用场景下的磁性隔离、能量储存等需求。

然而，为了更好地满足实际需求，还需要在实践中进行充分的测试和优化。

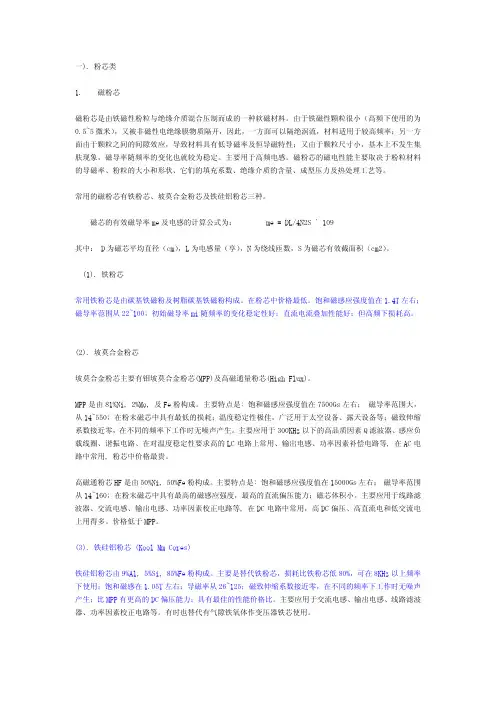

一). 粉芯类1. 磁粉芯磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。

由于铁磁性颗粒很小（高频下使用的为0.5~5微米），又被非磁性电绝缘膜物质隔开，因此，一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，磁导率随频率的变化也就较为稳定。

主要用于高频电感。

磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等。

常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁硅铝粉芯三种。

磁芯的有效磁导率me及电感的计算公式为： me = DL/4N2S ´ 109其中： D为磁芯平均直径（cm），L为电感量（享），N为绕线匝数，S为磁芯有效截面积（cm2）。

(1). 铁粉芯常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成。

在粉芯中价格最低。

饱和磁感应强度值在1.4T左右；磁导率范围从22~100; 初始磁导率mi随频率的变化稳定性好；直流电流叠加性能好；但高频下损耗高。

(2). 坡莫合金粉芯坡莫合金粉芯主要有钼坡莫合金粉芯(MPP)及高磁通量粉芯(High Flux)。

MPP是由81%Ni, 2%Mo, 及Fe粉构成。

主要特点是: 饱和磁感应强度值在7500Gs左右；磁导率范围大，从14~550; 在粉末磁芯中具有最低的损耗；温度稳定性极佳，广泛用于太空设备、露天设备等；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生。

主要应用于300KHz以下的高品质因素Q滤波器、感应负载线圈、谐振电路、在对温度稳定性要求高的LC电路上常用、输出电感、功率因素补偿电路等, 在AC电路中常用, 粉芯中价格最贵。

高磁通粉芯HF是由50%Ni, 50%Fe粉构成。

主要特点是: 饱和磁感应强度值在15000Gs左右；磁导率范围从14~160; 在粉末磁芯中具有最高的磁感应强度，最高的直流偏压能力；磁芯体积小。

常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。

软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。

磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。

这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。

开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。

因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

开关电源使用的磁性器件中磁芯的选用及设计开关电源中使用的磁性器件较多，其中常用的软磁器件有：作为开关电源核心器件的主变压器(高频功率变压器)、共模扼流圈、高频磁放大器、滤波阻流圈、尖峰信号抑制器等。

不同的器件对材料的性能要求各不相同。

 (一)、高频功率变压器 变压器铁芯的大小取决于输出功率和温升等。

变压器的设计公式如下： P=KfNBSI×10-6T=hcPc+hWPW 其中，P为电功率;K为与波形有关的系数;f为频率;N为匝数;S为铁芯面积; B为工作磁感;I为电流;T为温升;Pc为铁损;PW为铜损;hc和hW为由实验确定的系数。

 由以上公式可以看出：高的工作磁感B可以得到大的输出功率或减少体积重量。

但B值的增加受到材料的Bs值的限制。

而频率f可以提高几个数量级，从而有可能使体积重量显着减小。

而低的铁芯损耗可以降低温升，温升反过来又影响使用频率和工作磁感的选取。

一般来说，开关电源对材料的主要要求是：尽量低的高频损耗、足够高的饱和磁感、高的磁导率、足够高的居里温度和好的温度稳定性，有些用途要求较高的矩形比，对应力等不敏感、稳定性好，价格低。

单端式变压器因为铁芯工作在磁滞回线的第一象限，对材料磁性的要求有别于前述主变压器。

它实际上是一只单端脉冲变压器，因而要求具有大的B=Bm-Br，即磁感Bm和剩磁Br之差要大; 同时要求高的脉冲磁导率。

特别是对于单端反激式开关主变压器，或称储能变压器，要考虑储能要求。

 线圈储能的多少取决于两个因素：一个是材料的工作磁感Bm值或电感量L，另一个是工作磁场Hm或工作电流I，储能W=1/2LI2。

这就要求材料有。

单端反激式开关电源磁芯尺寸和类型的选择字体大小：大 | 中 | 小 2008-08-28 12:53 - 阅读：6184 - 评论：2 徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15 SEF16 EF16 EPC17 EE19 EF(D20 EPC25 EF(D2510-20WEE19 EPC19 EF(D20 EE,EI22 EF(D25 EPC2520-30WEI25 EF(D25 EPC25 EPC30 EF(D30 ETD29 EER28(L30-50WEI28 EER28(L ETD29 EF(D30 EER3550-70WEER28LETD34 EER35 ETD3970-100WETD34 EER35 ETD39 EER40 E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200 200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65<5 5-10 10-20 20-50 50-100 100-200 200-500 500-1KEF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 -- --EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 -- --EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54 --EP EP10 EP13 EP17 EP20 -- -- -- --RM RM4 RM5 RM6 RM10 RM12 RM14 -- --POT POT1107 POT1408 POT1811 POT2213 POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230 PQ3535 PQ4040EC -- -- -- -- -- EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo and output power (Po"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPSD、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T, Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40 = 27.675W;反激式开关电源设计的思考一字体大小：大 | 中 | 小 2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1 磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。

涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。

对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。

材料中存在高的涡流损耗（如大型叠片式或大型切割磁芯）时，矩形波损耗是正弦波损耗的1/2~2/3。

D.Y.Chen提供的参考资料解释了这种现象。

一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。

但在元件存在铜损的情况下，这是不正确的。

在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。

高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。

举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。

例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。

2 Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。

这些测试参数通常是用置于磁芯上的最适用的绕组完成的。

对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。

对于钼坡莫合金磁粉芯同样是正确的。

用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。

Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。

由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。

单端反激式开关电源磁芯尺寸和类型的选择字体大小：大| 中| 小2008-08-28 12:53 - 阅读：6184 - 评论：2单端反激式开关电源磁芯尺寸和类型的选择徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70WEER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 ----EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 ----EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54--EP EP10 EP13 EP17 EP20 -- ---- --RM RM4 RM5 RM6 RM10 RM12 RM14 ----POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230PQ3535 PQ4040EC -- -- -- -- --EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and output power (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;反激式开关电源设计的思考一字体大小：大| 中| 小2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。

eer28磁芯参数概述eer28磁芯是一种常用的开关电源变压器和电感器中常见的磁芯材料。

它的参数和特性对于设计和制造高效、稳定的电源系统至关重要。

本文将详细介绍eer28磁芯的各项参数及其重要性。

1. 磁芯材料eer28磁芯采用高性能磁性材料制成，具有良好的磁导率和低磁损耗。

这种材料能够有效地存储和释放能量，同时具有较高的饱和磁感应强度，能够适应不同工作条件下的需求。

2. 磁芯尺寸eer28磁芯的尺寸参数包括外径、内径、高度等。

这些参数直接影响磁芯的磁感应强度、能量存储量和损耗。

合理选择磁芯尺寸可以提高变压器和电感器的效率和稳定性。

3. 磁芯形状eer28磁芯的形状参数指的是磁芯的截面形状，常见的有圆形、方形、矩形等。

不同形状的磁芯对于储能和传导特性有不同的影响。

合理选择磁芯形状可以提高磁路的传导效率和稳定性。

4. 磁芯磁导率磁导率是衡量磁芯导磁性能的指标，是指磁芯材料在单位磁场下的磁感应强度与磁场强度的比值。

磁导率高表示磁芯材料对磁场的传导能力强，能够更好地存储和释放能量。

5. 磁芯饱和磁感应强度磁芯的饱和磁感应强度是指在磁场作用下，磁芯材料磁感应强度达到最大值时的磁场强度。

饱和磁感应强度的高低决定了磁芯的能量存储能力和传导效率。

较高的饱和磁感应强度可以提高磁芯的工作效率和可靠性。

6. 磁芯磁损耗磁损耗是指磁芯在交变磁场中由于分子摩擦和涡流效应而产生的能量损耗。

磁损耗会导致磁芯发热和能量损失，降低系统的效率和稳定性。

eer28磁芯具有较低的磁损耗，能够提供更高的能量传导效率。

7. 磁芯温度特性eer28磁芯的温度特性是指磁芯在不同温度下的磁导率和磁损耗的变化。

温度对磁芯的导磁性能和能量传导能力有一定的影响。

合理选择磁芯材料和设计散热系统可以提高磁芯的温度特性和工作稳定性。

总结eer28磁芯是一种用于开关电源变压器和电感器的常见磁芯材料。

其参数和特性对于设计和制造高效、稳定的电源系统至关重要。

合理选择磁芯材料、尺寸和形状，以及考虑磁导率、饱和磁感应强度、磁损耗和温度特性等因素，可以提高电源系统的能量传导效率和工作稳定性。

开关电源变压器磁芯参数1
开关电源变压器磁芯参数1
1.材料：常见的磁芯材料包括铁氧体、磁性氧化物以及一些稀土磁材
料如钐铝石榴石（SmCo）和钕铁硼（NdFeB）。

这些材料具有高磁导率和
低磁损耗的特性，可以有效地转换电能。

2.形状：磁芯的形状可以是环形、EE形、EI形、E形、U形等。

环形
磁芯常用于高频开关电源变压器，而EE形、EI形、E形和U形磁芯常用
于低频和中频开关电源变压器。

3.尺寸：磁芯的尺寸通常由外径、内径、高度和槽数等来确定。

这些
尺寸的选择与变压器的功率要求以及开关频率有关。

一般来说，功率越大，磁芯的尺寸越大。

4.饱和磁通密度：饱和磁通密度是指磁芯所能承受的最大磁通密度。

选择合适的磁芯材料和尺寸可以确保在额定电流下不产生饱和磁通密度，
以避免磁芯因饱和而产生磁损耗。

5.磁导率：磁导率是指磁芯能导磁的能力，也是一个重要的参数。

高
磁导率可以提高变压器的转换效率。

6.磁芯损耗：磁芯损耗是指磁芯在工作过程中因磁滞、涡流和分子摩
擦等因素而产生的能量损耗。

选择低磁芯损耗的磁芯材料和合理设计磁芯
结构可以提高变压器的效率。

7.温度特性：磁芯的温度特性指的是磁芯在不同温度下的磁导率和磁
损耗等参数的变化。

不同的磁芯材料有不同的温度特性，合理选择磁芯材
料和设计磁芯结构可以确保变压器在不同温度下的稳定性。

以上是开关电源变压器磁芯的一些常见参数。

在设计和选择开关电源变压器时，需要仔细考虑这些参数，以满足不同的应用需求。

开关电源磁芯材料的基本参数1.磁导率磁导率是磁场在材料中传播时的能力。

它是一个描述磁场在材料中传递程度的物理量。

磁导率决定了材料对磁场的响应程度，是评价磁芯材料性能的重要指标之一、磁导率越高，材料对磁场的响应越好，磁芯效率也越高。

常见的磁芯材料磁导率范围为10至10,000。

2.剩磁剩磁是指当外部磁场作用于材料后，材料中仍存在的磁感应强度。

剩磁越高，代表材料中存在的磁场越强，也就是说材料有更高的磁化程度。

剩磁的存在对于开关电源来说是不利的，因为在转换器的开关过程中，如果芯材中有较高的磁场，可能会导致不必要的能量损耗和电流噪声。

3.矫顽力矫顽力是描述磁芯材料磁化所需的外部磁场强度。

矫顽力越高，材料的抗磁化程度越强。

高矫顽力可以帮助磁芯材料更快地达到磁化状态，从而提高磁芯的工作效率和稳定性。

矫顽力也可以用来描述磁芯材料的回磁能力，即当磁场消失时，磁芯对磁化的保持能力。

除了上述基本参数，还有其他一些重要的指标需要考虑，如饱和磁感应强度、温度特性和损耗功率等。

饱和磁感应强度是指磁芯材料达到饱和磁化状态时的磁感应强度。

当外部磁场的强度超过材料的饱和磁感应强度时，磁芯将无法继续磁化，从而影响磁芯材料的工作效果。

温度特性是指磁芯材料的磁性能随温度变化的特性。

温度对磁性能有很大影响，所以磁芯材料应具有良好的温度稳定性，以确保开关电源在不同温度下的稳定工作。

损耗功率是指开关电源在磁芯材料中通过的能量损耗。

磁芯材料应具有较低的损耗功率，以提高开关电源的效率。

总之，在选择开关电源磁芯材料时，需要综合考虑其磁导率、剩磁、矫顽力、饱和磁感应强度、温度特性和损耗功率等基本参数，以保证开关电源的性能和效率。

单端反激式开关电源磁芯尺寸和类型的选择A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70WEER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司---100KHz 型号输出功率（W）<5 5-10 10-20 20-50 50-100100-200 200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30-- --EPC -- EPC13 EPC17 EPC19 EPC25 EPC30-- --EER EER9.5 EER11 EER14.5 EER28 EER35 EER42EER49 --ETD -- -- ETD29 ETD34 ETD44ETD49 ETD54 --EP EP10 EP13 EP17 EP20 ---- -- --RM RM4 RM5 RM6 RM10 RM12 RM14-- --POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625PQ3230 PQ3535 PQ4040EC -- -- -- ---- EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and outputpower (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L 70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40 EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;。
