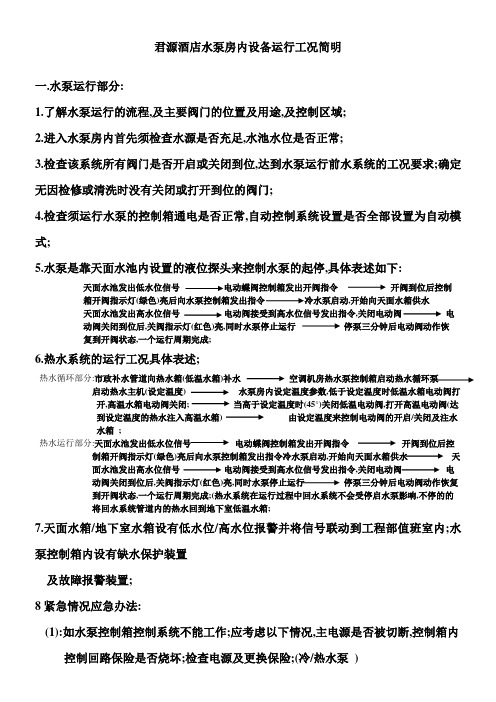

君源酒店水泵房内设备运行工况简明一.水泵运行部分:1.了解水泵运行的流程,及主要阀门的位置及用途,及控制区域;2.进入水泵房内首先须检查水源是否充足,水池水位是否正常;3.检查该系统所有阀门是否开启或关闭到位,达到水泵运行前水系统的工况要求;确定无因检修或清洗时没有关闭或打开到位的阀门;4.检查须运行水泵的控制箱通电是否正常,自动控制系统设置是否全部设置为自动模式;5.水泵是靠天面水池内设置的液位探头来控制水泵的起停,具体表述如下:天面水池发出低水位信号电动蝶阀控制箱发出开阀指令开阀到位后控制箱开阀指示灯(绿色)亮后向水泵控制箱发出指令冷水泵启动,开始向天面水箱供水天面水池发出高水位信号电动阀接受到高水位信号发出指令,关闭电动阀电动阀关闭到位后,关阀指示灯(红色)亮,同时水泵停止运行停泵三分钟后电动阀动作恢复到开阀状态,一个运行周期完成;6.热水系统的运行工况具体表述;热水循环部分:市政补水管道向热水箱(低温水箱)补水空调机房热水泵控制箱启动热水循环泵启动热水主机(设定温度) 水泵房内设定温度参数,低于设定温度时低温水箱电动阀打开,高温水箱电动阀关闭; 当高于设定温度时(45°)关闭低温电动阀,打开高温电动阀(达到设定温度的热水注入高温水箱) 由设定温度来控制电动阀的开启/关闭及注水水箱;热水运行部分:天面水池发出低水位信号电动蝶阀控制箱发出开阀指令开阀到位后控制箱开阀指示灯(绿色)亮后向水泵控制箱发出指令冷水泵启动,开始向天面水箱供水天面水池发出高水位信号电动阀接受到高水位信号发出指令,关闭电动阀电动阀关闭到位后,关阀指示灯(红色)亮,同时水泵停止运行停泵三分钟后电动阀动作恢复到开阀状态,一个运行周期完成;(热水系统在运行过程中回水系统不会受停启水泵影响,不停的的将回水系统管道内的热水回到地下室低温水箱;7.天面水箱/地下室水箱设有低水位/高水位报警并将信号联动到工程部值班室内;水泵控制箱内设有缺水保护装置及故障报警装置;8紧急情况应急办法:(1):如水泵控制箱控制系统不能工作;应考虑以下情况,主电源是否被切断,控制箱内控制回路保险是否烧坏;检查电源及更换保险;(冷/热水泵)(2):如液位控制系统出现问题,在无法马上修复时可以考虑手动控制;将控制箱上面的万能转换开关由自动位置打到手动位置,进行人工控制;(操作时天面水箱须有专人看护水箱内水位高度)(冷/热水泵)(3):如电动阀出现故障不能正常开启时,可用手动扳手将阀门打到开启状态;(冷/热水泵)(4):如水池内补水管道不能自动补水,可以拆除电磁阀的开关(活结连接,拆除开关不影响其工作状态),用扳手将阀心扳到开启位置,进行水池补水;(冷/热水泵) (5):冷水泵(酒店)在启泵正常工作的情况下工作压力为1.1MPa,一个运行周期花费的时间为10~15分钟,热水泵(酒店)在启泵正常工作的情况下工作压力为1.0MPa,一个运行周期花费的时间为15~20分钟,请在运行检查过程中,留意压力及时间的变化;(6):如水泵一直在运行,没有停止,(超过正常运行时间),同时没有报警,须到天面水箱进行检查确定水位探头位置是否正确,液位控制箱内电源是否被切断;(没电情况下,控制箱无法正常工作)(7):如出现爆管突发事件须马上关闭区域总阀门,如在泵房内需关闭控制箱电源,(注泵房内潜污泵电源须保持,以保证潜污泵正常工作,及时将水抽出室外) (8):水泵本身设计采用的就是一用一备;控制电箱采用万能转换开关,其中一台出现故障马上可以切换到另一台,如电箱/水泵本身出现问题,须联系厂家进行维修; 9:附:冷水水泵热水系统工况运行原理图。
水泵运行工况分析作者：张智学来源：《魅力中国》2018年第08期摘要：在自来水的输配过程中，给水泵站是重要的组成部分，只要其中的一个水泵运行发生错误，都会波及很大。
因此，水泵工矿点的确定就显得尤其重要，在确定的过程中，要保证电机不过载和水泵不发生汽蚀的基础上争取较小的吨百电耗为原则。
同时，还应该配置两种功率的电机，使得用户能够选择最佳的设备组合以此到达减少能耗的目的。
本文主要分析水泵运行的工况情况。
关键词：水泵；运行工况；分析每台水泵都有一个性能曲线，这个曲线是在一定的转速下体现出来的，比如说2900转或者1450转又或者800转，每个转速的时候，它的曲线完全不一样。
性能曲线反映了水泵自身所具有的潜在的工作能力。
但是，在运用时要发挥水泵的这种效果，必须把泵出口配上管道才能把水输送到高处而不是不接管道就能喷到泵铭牌所标的扬程数值。
那么，对于一个具体的水泵系统，水泵究竟在性能曲线上的哪一点工作，这就是确定水泵工况点的问题。
一、水泵工况点的概念水泵工况是指水泵运行时，实际出水量Q、扬程H、轴功率N、效率n等，把这些值绘在扬程曲线、功率曲线、效率曲线上，就成为一个具体的点，这个点就称为水泵工况点。
水泵工况点反映了水泵瞬时的工作状况。
除了水泵本身的能力外，水泵工况点的具体位置还取决于其他因素。
决定水泵工况点的因素有两个方面：水泵固有的工作能力；水泵的工作环境，比如所有污水泵产品输送污水时工况点是依据清水来计算的，即水泵的管路系统的布置以及水池、水塔水位的变化等边界条件。
二、水泵运行工况的调节方法1.节流调节节流调节就是在管路中装设节流件，如阀门。
孔板等通过改变阀门的开度大小来改变管路阻力从而改变了装置扬程性能曲线，也可以加一个小孔的孔板，它用于固定流量的调节常只用在出口管路上，因为在进口管路上易使泵发生汽蚀节流调节方法简单、易行、可靠并且可以再泵运行中动态下随时改变故广泛应用于中小型泵中的调节。
2.变速调节变速调节是改变泵性能曲线来改变泵的工作点的其优点是没有附加损失，所以很是经济变速调节因受泵的强度限制，一般只用于降速调节不得任意提高轉速，以免损坏泵，在降速调节时一般泵的效率会有所下降，并随降速幅度增大而下降增大所以转速降低一般不得低于50%，否则会使泵的效率降低太多。
水泵调试方案范文一、调试前准备工作1.了解水泵的技术参数和运行要求，包括流量、扬程、功率、转速、进出口管径等，并与实际工况进行对比。
2.检查水泵及其附件的完好性，确保无损坏或丢失零部件的情况。
3.确定水泵的安装位置，并检查是否需要进行基础加固。
4.准备所需的工具和测量仪器，如扳手、螺丝刀、千斤顶、测力计、流量计、压力表等。
5.检查水源是否畅通，确认供水系统正常运行。
二、水泵安装调试1.根据实际工况需求，选择适合的水泵型号和规格，并按照水泵的安装图纸进行指导安装。
2.安装水泵前，应先清洗水泵内部和外部，确保没有杂质和异物。
3.安装好水泵后，检查水泵与进、出水管道之间是否连接牢固，且无渗漏现象。
4.检查电气设备的接线是否正确，并确保接地良好。
5.给水泵加注适量的冷却液体，并检查冷却系统的运行情况。
三、水泵启动调试1.检查水泵的电源是否正常，确认电源电压和频率是否与水泵相匹配。
2.打开水泵的排气阀门，允许水泵自由排水，直至排出空气为止。
3.检查水泵是否有异常声音或振动，如有异常情况应立即停机检修。
4.开启电源，启动水泵，观察水泵的运行情况。
5.测量水泵的各项工况参数，如流量、扬程、转速、功率、电流等，并记录下来以供后期对比分析。
四、调试后运行试验1.根据水泵技术参数和运行要求，逐步调整水泵的运行工况，如调整转速、流量等。
2.检查水泵是否满足流量和扬程的要求，如果不符合要求，应及时进行调整。
3.检查水泵的能耗情况，如发现能耗较高，应检查水泵的运行状态和设备的匹配性。
4.定期对水泵进行巡视和检查，确保其正常运行，及时处理异常情况和故障。
五、总结与改进1.根据水泵调试和运行试验的结果，总结经验教训，找出问题和不足之处。
2.在发现问题时，尽量找到问题的根本原因，并采取相应的措施予以改进。
3.不断优化调试方案，提高调试效率和准确性，精确控制水泵的运行工况。
综上所述，水泵调试需要做好准备工作，包括了解水泵技术参数和要求、检查设备完好性和安装位置等；进行水泵的安装和电气接线；启动水泵并观察其运行情况；调整水泵的运行工况，满足流量和扬程要求；定期巡视和检查水泵运行状态，及时处理问题。
水泵的最优工况水泵的最优工况，也被称为最佳工作点或最佳效率点，是指水泵在其性能曲线上能够达到最高能效的运行状态。
在这个工况下，水泵的能耗最低，同时能够提供满足系统需求的水流量和扬程。
以下是确定水泵最优工况时需要考虑的几个关键因素：1. 流量：水泵的流量应与系统的需求量相匹配。
选择过大的水泵可能导致频繁启停或长时间低负荷运行，而选择过小的水泵则可能导致无法满足系统需求。
2. 扬程：水泵的扬程应略高于系统所需的扬程，以克服管道阻力、高度差等因素。
但过高的扬程会造成能源浪费。
3. 效率：水泵的效率是衡量其将输入能量转化为输出能量（即泵送水的能力）的指标。
在最优工况下，水泵的效率应尽可能高。
4. 功率：水泵的轴功率与其效率和扬程、流量有关。
最优工况下的水泵应在满足扬程和流量需求的同时，具有较低的轴功率。
5. NPSH（净正吸入头）：NPSH是衡量水泵进口处最低允许压力的指标，以避免发生汽蚀现象。
最优工况下的水泵应具有足够的NPSH值。
6. 运行范围：水泵的运行范围应与系统的需求相匹配。
如果可能，最好选择一个能够在较宽范围内高效运行的水泵。
7. 调节方式：水泵可以通过阀门调节、变频调节等方式来改变其运行状态，以适应不同的系统需求。
8. 可靠性和维护：在考虑最优工况时，还应考虑水泵的可靠性和维护成本，以确保长期稳定运行。
9. 成本效益分析：在选择水泵时，应对不同型号和配置进行成本效益分析，以找到最经济有效的解决方案。
综上所述，水泵的最优工况是一个综合考虑多个因素的结果，包括流量、扬程、效率、功率、NPSH等。
在选择水泵时，应根据系统的具体要求和运行条件来确定最优工况，以确保水泵能够高效、稳定地运行。
抽水蓄能电站水泵调相工况转水泵工况控制流程优化发表时间：2018-03-15T16:04:19.830Z 来源：《防护工程》2017年第31期作者：朱益鹏[导读] 随着我国电力系统的逐渐完善，对于电力设备的使用也需要不断的全面。
江苏国信溧阳抽水蓄能发电有限公司江苏 213334摘要：随着我国电力系统的逐渐完善，对于电力设备的使用也需要不断的全面。
水泵调相工况转水泵工况是抽水蓄能电站重要而常见的工况转换，本文介绍了在抽水蓄能电站该过程调试中遇到的问题，并对其进行分析，在此基础上优化了控制流程，满足了机组控制要求。
关键字：抽水蓄能电站；水泵调相工况；转水泵工况；控制流程优化引言抽水蓄能电站的主要作用是对电网进行用电负荷的调峰填谷，以缓解峰谷差所带来的用电矛盾。
与常规水电厂相比，抽水蓄能电站一个最大的不同就是具有发电和抽水可逆式运行的特点，因此机组工况转换非常频繁。
要想让这些工况转换快捷有序，安全可靠地进行，就必须对监控系统控制进行科学设计，以实现监控系统对机组的有效科学控制。
1水泵调相工况转水泵工况的过程分析水泵调相工况转水泵工况是抽水蓄能机组一种常见的工况转换过程。
抽水蓄能机组必须被SFC或拖动机组从静止状态拖动至水泵调相工况后才能继而转换至水泵工况。
因此水泵调相工况转水泵工况是机组转轮由在空气中转动变为在水中转动，并带满负荷抽水的过渡过程，其中关键问题是机组排气回水的过程与主进水阀、水泵水轮机导叶的打开时间以及励磁和调速器等分系统工作模式转换的配合。
机组在水泵调相工况时，主进水阀、导叶处于全关状态，尾水水位被高压压缩空气压至水泵水轮机转轮以下，转轮在空气中向水泵方向旋转。
当工况转换开始以后，机组监控系统首先调用排气回水流程，停止向转轮内充入压缩空气，关闭充气阀和补气阀，然后关闭蜗壳平衡阀。
在上述过程完成后打开排气阀，使转轮内的空气排出，尾水锥管内的水位逐渐上升，当水位上升至与转轮相接触后，机组便进入造压阶段。
