水泵与泵站知识点总结（一）1．按出水方向不同，泵分为三种：受离心作用的径向流的叶轮为离心泵，受轴向提升力作用的轴向流的叶轮为轴流泵，同时受两种力作用的斜向流的叶轮为混流泵。
2．离心泵装置最常见的调节是阀调节，就是通过改变水泵出水阀门的开启度进行调节。
关小阀门，管道局部阻力增大，.管道特性曲线变陡，出水量逐渐减小。
对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q～H曲线向左上方移动。
闸阀关得越小，增加的阻力越大，流量就变得越小。
这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。
3．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能和势能。
4．射流泵的工作性能一般可用下列参数表示：①流量比=被抽液体流量／工作液体流量；②压头（力）比=射流泵扬程／工作压力；③断面比=喷嘴断面／混合室断面。
5．射流泵关于吸入室的构造，应保证l值的调整范围，同时使吸水口位于喷口的后方，射流泵吸水口处被吸水的流速不能太大，务使吸入室内真空值Hs ＜7mH2O。
6．真空泵引水启动水泵时，水泵引水时间在3min之内。
7．根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
离心泵的叶轮，大部分是后弯式叶片。
后弯式叶片的流道比较平缓，弯度小，叶槽内水力损失较小，有利于提高泵的效率。
根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
当均小于90°时，叶片与旋转方向呈后弯式叶片；当=90°时，叶片出口是径向的；当大于90°时，叶片与旋转方向呈前弯式叶片。
8．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
离心泵的基本构造由六部分组成，分别是叶轮、泵体、泵轴、轴承、密封环和填料函。
离心泵的主要过流部件有吸水室、叶轮和压水室。
离心泵的基本性能，通常用6个性能参数来表示：①流量Q；②扬程H；③轴功率N；④效率η；⑤转速n；⑥允许吸上真空高度Hs或汽蚀余量。
水泵的参数及性能水泵是一种将液体（一般指水）从低处输送到高处的装置。
它在工业、农业、建筑等领域有着广泛的应用。
水泵的参数和性能直接关系到其工作效率和使用寿命，以下是水泵的一些常见参数及其性能解析。
1.流量（Q）：流量是指单位时间内通过水泵的液体体积。
它通常以升/秒、立方米/小时等单位来表示。
流量决定了水泵的输送能力，也是选择合适水泵的重要参数之一2.扬程（H）：扬程是指水泵能够将液体抬升的高度，也可以理解为液体所具有的能量。
扬程通常以米来衡量，它是选择水泵的另一个重要参数，决定了水泵的工作能力。
3.功率（P）：功率是指水泵转动时所需的能量。
它通常以千瓦（kW）来表示，功率决定了水泵所需的驱动装置的能力，同时也与水泵的耗能情况有关。
4.效率（η）：效率是指水泵在转动过程中转化为实际功率的比例。
它是衡量水泵能源利用效率的指标之一，一般以百分比（%）来表示。
高效率的水泵会减少能源的浪费，提高输送效果。
5.净吸扬程（NPSH）：净吸扬程是指水泵在吸入液体时所需的额外扬程。
它与水泵的设计和结构有关，也可以理解为水泵自身对液体的要求。
净吸扬程越小，说明水泵的吸入效果越好。
6.填充系数（F）：填充系数是指水泵内转子与定子之间的装配间隙占总容积的比例。
填充系数的大小对水泵的效率、噪音和振动等性能都有直接影响。
适当的填充系数能提高水泵的效率和稳定性。
7.材质：水泵的材质直接决定了其抗腐蚀性能和使用寿命。
常见的水泵材质包括铸铁、不锈钢、铜、塑料等。
根据不同的工作环境和介质，选择合适的材质能够延长水泵的使用寿命。
8.噪音：水泵在工作时会产生噪音，噪音大小会直接影响到水泵的使用环境和工作效率。
优质的水泵通常会采取降噪材料和降噪设计，减少噪音产生并提高使用舒适度。
以上介绍了水泵的一些常见参数及其性能解析，不同的参数会对水泵的性能产生不同的影响。
在选择水泵时，需要根据实际需求和工作环境来综合考虑各个参数，并选择性能稳定、高效率、使用寿命长的水泵。
抽水蓄能电站水泵调相工况转水泵工况控制流程优化发表时间：2018-03-15T16:04:19.830Z 来源：《防护工程》2017年第31期作者：朱益鹏[导读] 随着我国电力系统的逐渐完善，对于电力设备的使用也需要不断的全面。
江苏国信溧阳抽水蓄能发电有限公司江苏 213334摘要：随着我国电力系统的逐渐完善，对于电力设备的使用也需要不断的全面。
水泵调相工况转水泵工况是抽水蓄能电站重要而常见的工况转换，本文介绍了在抽水蓄能电站该过程调试中遇到的问题，并对其进行分析，在此基础上优化了控制流程，满足了机组控制要求。
关键字：抽水蓄能电站；水泵调相工况；转水泵工况；控制流程优化引言抽水蓄能电站的主要作用是对电网进行用电负荷的调峰填谷，以缓解峰谷差所带来的用电矛盾。
与常规水电厂相比，抽水蓄能电站一个最大的不同就是具有发电和抽水可逆式运行的特点，因此机组工况转换非常频繁。
要想让这些工况转换快捷有序，安全可靠地进行，就必须对监控系统控制进行科学设计，以实现监控系统对机组的有效科学控制。
1水泵调相工况转水泵工况的过程分析水泵调相工况转水泵工况是抽水蓄能机组一种常见的工况转换过程。
抽水蓄能机组必须被SFC或拖动机组从静止状态拖动至水泵调相工况后才能继而转换至水泵工况。
因此水泵调相工况转水泵工况是机组转轮由在空气中转动变为在水中转动，并带满负荷抽水的过渡过程，其中关键问题是机组排气回水的过程与主进水阀、水泵水轮机导叶的打开时间以及励磁和调速器等分系统工作模式转换的配合。
机组在水泵调相工况时，主进水阀、导叶处于全关状态，尾水水位被高压压缩空气压至水泵水轮机转轮以下，转轮在空气中向水泵方向旋转。
当工况转换开始以后，机组监控系统首先调用排气回水流程，停止向转轮内充入压缩空气，关闭充气阀和补气阀，然后关闭蜗壳平衡阀。
在上述过程完成后打开排气阀，使转轮内的空气排出，尾水锥管内的水位逐渐上升，当水位上升至与转轮相接触后，机组便进入造压阶段。

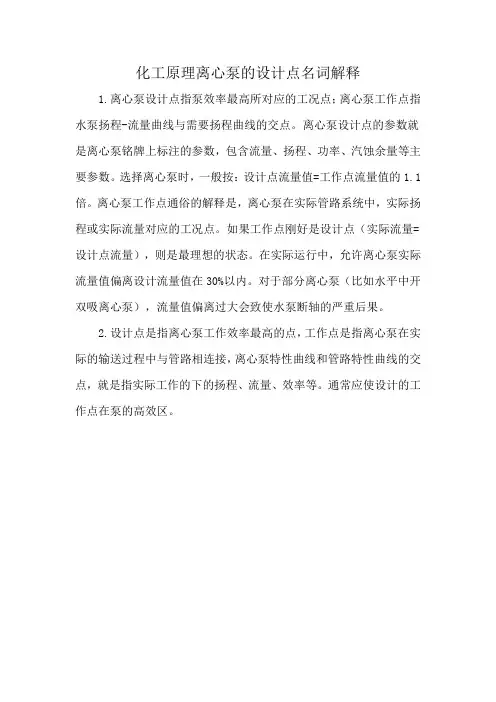

化工原理离心泵的设计点名词解释
1.离心泵设计点指泵效率最高所对应的工况点；离心泵工作点指水泵扬程-流量曲线与需要扬程曲线的交点。
离心泵设计点的参数就是离心泵铭牌上标注的参数，包含流量、扬程、功率、汽蚀余量等主要参数。
选择离心泵时，一般按：设计点流量值=工作点流量值的1.1倍。
离心泵工作点通俗的解释是，离心泵在实际管路系统中，实际扬程或实际流量对应的工况点。
如果工作点刚好是设计点（实际流量=设计点流量），则是最理想的状态。
在实际运行中，允许离心泵实际流量值偏离设计流量值在30%以内。
对于部分离心泵（比如水平中开双吸离心泵），流量值偏离过大会致使水泵断轴的严重后果。
2.设计点是指离心泵工作效率最高的点，工作点是指离心泵在实际的输送过程中与管路相连接，离心泵特性曲线和管路特性曲线的交点，就是指实际工作的下的扬程、流量、效率等。
通常应使设计的工作点在泵的高效区。
建筑给排水设计中消防水泵并联运行工况简析发布时间：2021-07-15T16:39:18.603Z 来源：《城镇建设》2021年第4卷2月第6期作者：陈太洲1 许明媚2[导读] 在建筑消防给水设计中，消防水泵的选取至关重要。
消防水泵的正常使用是人民生命财产安全的重要保障。
陈太洲1 许明媚2（天津华汇工程建筑设计有限公司）摘要：在建筑消防给水设计中，消防水泵的选取至关重要。
消防水泵的正常使用是人民生命财产安全的重要保障。
消防水泵的选型与管道的特性曲线有密切关联，为了确保消防供水系统的安全性和可靠性，还需考虑水泵运行的实际工况[1]。
在工程设计中存在消防水量较大且扬程不高的情况，需要采用多台水泵并联运行。
本文主要叙述了水泵在并联运行下工况点的确定，结合实例对同型号水泵并联工况进行分析，这对消防给水设计具有重要的指导意义。
关键词：工况点；并联运行；特性曲线；流量；扬程前言水泵供水设计中，往往因设计流量较大，而采用泵组并联作为水泵运行的主要方式[2]。
水泵并联的运行方式可以保证用水点不同用水流量的需求，提高供水安全性。
其特点如下:1)可以增加供水量；2）通过开停泵组和阀门调节来合理控制泵组的流量和扬程，使其尽量在有效工况点附近[3]。
目前，消防水泵的选型主要从以下几个方面考虑：管路实际运行特性曲线、水泵H-Q曲线和管路理想特性曲线；结合工程实例消防水泵选型情况，进行分析。
1.管道系统特性曲线方程已知管路的水力特性方程式为，式中S表示长度、直径已定条件下管道的沿程损失和局部损失之和的系数[4]。
此公式也可表示为Q-∑h，与水泵的静扬程（HST）联立即为水泵装置的管道系统特性曲线，如图1-1所示。
该曲线上任意一点K的纵坐标（hk）表示水泵输送流量为QK，提升高度为HST时，管路中每单位重量液体所消耗的能量。
图1-1 管道系统特性曲线2.水泵并联运行水泵工况点确定利用水泵自身特性曲线和管道系统特性曲线的方程式，联立方程组求解，即可求得水泵的工况点[5]。
离心泵运行工况的优化与调节在工农业生产的各行各业和人们的日常生活中，离心泵发挥着不可替代的重要作用，是实现液体输送的主要设备之一。
但是，离心泵的实际运行工况的效率却是偏低，而且能耗过大，造成费用的增多和浪费，不利于企业的发展和盈利。
为此，就需要对离心泵运行的工况进行优化与调节，以减少损失，提高效率。
一、离心泵运行效率低的原因分析1、离心泵的运行工况点偏离了设计工况造成效率低下设计离心泵时，根据给定的一组流量Q扬程H与转速n 值、按水力效率n最高的要求进行计，如果计算符合这一组参数的工作情况就称为水泵的设计工况点。
水泵铭牌中所列出的数值即为设计工况下的参数值，它是该水泵最经济工作的一个点。
但是在实际运行中，水泵的工作流量和扬程往往是在某一个区间内变化着的，流量和扬程均不同于设计值。
水泵装置在某瞬时的实际出水量、扬程、轴功率、效率以及允许吸上真空高度等称为水泵装置的实际工况点。
我们所说的求离心泵的工况点指的就是实际工况点，它表示了水泵装置的工作能力。
在选泵时及运行中，应使泵装置的实际工况点尽量接近水泵的设计工况点，落在高效段内。
2、离心泵内的各种损失造成离心泵运行效率下降液体流过叶轮的损失包括机械损失、流动损失和泄漏损失，与之相应的离心泵的效率分为机械效率、水力效率和容积效率。
机械损失包括叶轮的轮盖和轮盘外侧与液体之间摩擦而消耗的轮阻损失、轴承和填料函内的摩擦损失；泄漏损失包括由叶轮密封环处和级间以及轴向力平衡机构处的泄漏损失；流动损失由液体流过叶轮、蜗壳、扩压器产生的沿程摩擦损失以及流过上述各处的局部阻力损失包括流体流入叶道以及转能装置时产生的冲击损失，其损失的大部分转变为热量为流体所吸收。
3、管路效率低当被输送液体流量或扬程发生变化，经常见到的处理方法是调节阀门，这一方法虽然方便，但是也存在缺点，就是会造成管路阻力损失过大，使离心泵在低效率状态下运行。
4、离心泵自身效率低保证离心泵运行效率高首先应该选择高效离心泵, ，如分段式多级离心泵本身的效率较高，而IS 型单级单吸离心泵的效率则较低。
水泵与泵站知识点总结（二）1．离心泵装置的工况点是建立在水泵和管道系统能量供求关系的平衡上，只要两种情况之一发生改变时，其工况点就会发生变化。
第一种情况是通过改变管路特性曲线来改变工况点，方法有自动调节（水位变化）、阀门调节（节流调节）等；第二种情况是通过改变水泵特性曲线来改变工况点，方法有变速调节（调速运行）、变径调节（换轮运行）、变角调节（改变轴流泵的叶片安装角）以及水泵并联和串联等。
定速运行情况下，离心泵装置工况点的改变，主要是管道系统特性曲线发生改变引起的。
2．当水泵的吸水井水位下降时，工况点会向出水量减少的方向移动。
3．水泵工况是指水泵运行时，瞬时的实际出水量Q、扬程H、轴功率N、效率η等，把这些值绘在扬程曲线、功率曲线、效率曲线上，就成为一个具体的点，这个点就称为水泵装置的瞬时工况点。
工况点反映了水泵瞬时的工作状况，即水泵在实际运行时的对应参数值或对应参数在曲线上的对应点。
4．离心泵装置运行时，关小阀门会使阀门处的局部阻力加大，管道系统总水头损失相应增大，管道系统特性曲线的曲率加大，曲线变陡，与水泵特性曲线的交点相应地向流量减小的方向移动，即工况点流量减小。
5．离心泵的出水量为零时，输出功率为零，但需输入的轴功率不为零，从能量守恒的角度讲，这部分输入的机械能最终转化为热能，导致部件受热膨胀、增加不必要的磨损。
所以，闭闸时间不能太长，启动后待水泵压力稳定后就应及时打开出水阀门，投入正常工作，一般闭闸时间不超过2～3min。
6．离心泵的效率在高效点两侧随流量的变化较平缓，轴流泵的效率在高效点两侧随流量的变化则较陡，因此，离心泵有一个运行的高效段，而轴流泵一般只适于在高效点稳定运行。
离心泵和轴流泵无法笼统地进行效率数值大小的比较。
7．多台水泵联合运行，通过联络管共同向管网或高地水池输水的情况，称为并联工作。
因为管道系统特性曲线是扬程随流量增加而上升的抛物线，所以两台同型号水泵并联时总出水量会比单独一台泵工作时的出水量增加很多，但达不到两倍。
