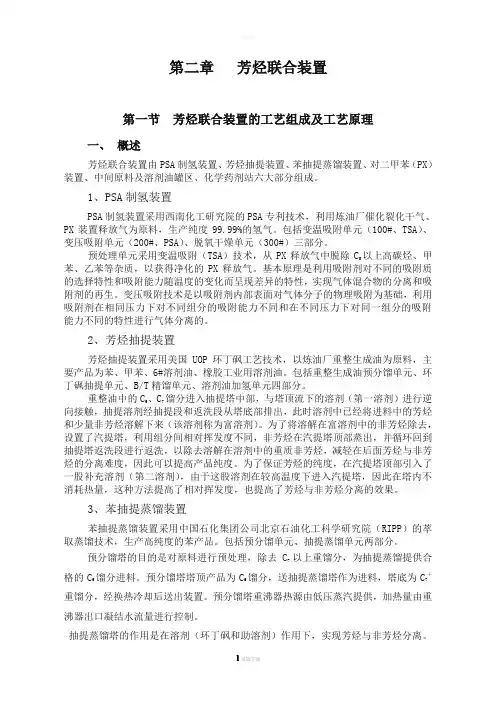

第二章芳烃联合装置第一节芳烃联合装置的工艺组成及工艺原理一、概述芳烃联合装置由PSA制氢装置、芳烃抽提装置、苯抽提蒸馏装置、对二甲苯（PX）装置、中间原料及溶剂油罐区、化学药剂站六大部分组成。
1、PSA制氢装置PSA制氢装置采用西南化工研究院的PSA专利技术，利用炼油厂催化裂化干气、PX装置释放气为原料，生产纯度99.99%的氢气。
包括变温吸附单元（100#、TSA）、变压吸附单元（200#、PSA）、脱氧干燥单元（300#）三部分。
预处理单元采用变温吸附（TSA）技术，从PX释放气中脱除C5以上高碳烃、甲苯、乙苯等杂质，以获得净化的PX释放气。
基本原理是利用吸附剂对不同的吸附质的选择特性和吸附能力随温度的变化而呈现差异的特性，实现气体混合物的分离和吸附剂的再生。
变压吸附技术是以吸附剂内部表面对气体分子的物理吸附为基础，利用吸附剂在相同压力下对不同组分的吸附能力不同和在不同压力下对同一组分的吸附能力不同的特性进行气体分离的。
2、芳烃抽提装置芳烃抽提装置采用美国UOP环丁砜工艺技术，以炼油厂重整生成油为原料，主要产品为苯、甲苯、6#溶剂油、橡胶工业用溶剂油。
包括重整生成油预分馏单元、环丁砜抽提单元、B/T精馏单元、溶剂油加氢单元四部分。
重整油中的C6、C7馏分进入抽提塔中部，与塔顶流下的溶剂（第一溶剂）进行逆向接触，抽提溶剂经抽提段和返洗段从塔底部排出，此时溶剂中已经将进料中的芳烃和少量非芳烃溶解下来（该溶剂称为富溶剂）。
为了将溶解在富溶剂中的非芳烃除去，设置了汽提塔，利用组分间相对挥发度不同，非芳烃在汽提塔顶部蒸出，并循环回到抽提塔返洗段进行返洗，以除去溶解在溶剂中的重质非芳烃，减轻在后面芳烃与非芳烃的分离难度，因此可以提高产品纯度。
为了保证芳烃的纯度，在汽提塔顶部引入了一股补充溶剂（第二溶剂），由于这股溶剂在较高温度下进入汽提塔，因此在塔内不消耗热量，这种方法提高了相对挥发度，也提高了芳烃与非芳烃分离的效果。
装置概况1#MTBE/1-丁烯装置装置由中国石化总公司齐鲁石化设计院设计,外围工程包括界外管道, 丁烯-1储罐等设计由原上海石化金山设计院负责。
装置设计年处理抽余碳四10万吨/年，甲醇2.68万吨/年，MTBE 产量4万吨/年，2001年改造后提高到7.4万吨/年,丁烯-1产量2.5万吨/年。
装置概况4#汽油加氢装置装置原设计年处理裂解汽油20万吨，装置于1998年4月30日开车一次成功，产出合格加氢汽油。
2002年进行了增量改造，改造后装置处理量增加至30万吨/年裂解汽油（以8000小时计），年产加氢汽油20.52万吨、副产C5馏份5.3万吨、C9馏份4.17万吨。
2008年7月，装置对一、二段催化剂进行了更换，使用了由上海石化研究院设计研究的SHP-01，SHP-02/02F催化剂。
装置概况1#芳烃抽提装置装置是由上海金山设计院根据德国克虏伯公司提供的吗呋啉（NFM）抽提蒸馏专利技术进行设计的国产化芳烃抽提装置，于1998年5月27日开车投料一次成功。
原设计处理能力为30万吨/年加氢汽油，后来因40万吨/年乙烯改扩建工程扩展配套需要，装置于2002年1月进行了扩能改造，改造后处理能力增加至42万吨/年（以8000小时计），装置年产纯苯19.04万吨、甲苯9.8万吨、C8+馏分7.28万吨、抽余油5.88万吨。
装置概况预加氢装置170万吨/年石脑油预加氢处理装置的基础设计是由中国石化集团上海工程有限公司（SSEC）负责设计 。
装置主要产品为精制石脑油，年产量约为161.88万吨，可送往3套连续重整装置作原料。
本装置副产品为含硫轻石脑油，年产量约为8.27万吨，通过管道送往罐区，作乙烯裂解装置原料。
装置概况2#MTBE装置10万吨/年M TBE(甲基叔丁基醚)的基础设计由中国石化集团上海工程有限公司（SSEC）负责设计，山东齐鲁石化工程有限公司提供工艺包，施工建设则有中国石化第五建设工程公司和石建公司承接。

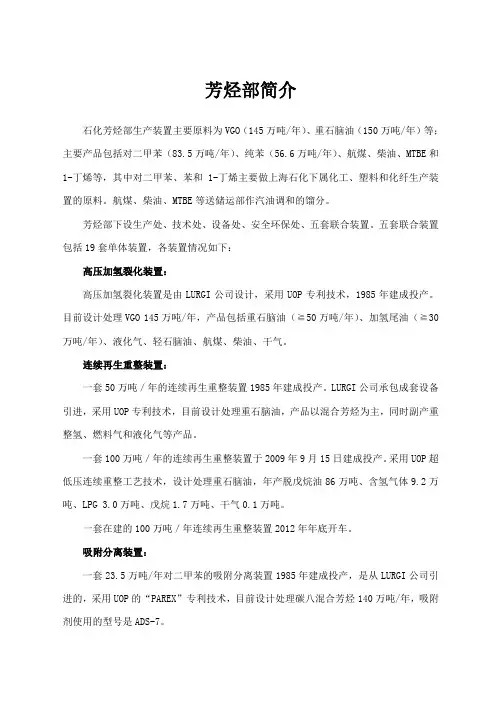

芳烃部简介
石化芳烃部生产装置主要原料为VGO（145万吨/年）、重石脑油（150万吨/年）等；主要产品包括对二甲苯（83.5万吨/年）、纯苯（56.6万吨/年）、航煤、柴油、MTBE和1-丁烯等，其中对二甲苯、苯和1-丁烯主要做上海石化下属化工、塑料和化纤生产装置的原料。
航煤、柴油、MTBE等送储运部作汽油调和的馏分。
芳烃部下设生产处、技术处、设备处、安全环保处、五套联合装置。
五套联合装置包括19套单体装置，各装置情况如下：
高压加氢裂化装置：
高压加氢裂化装置是由LURGI公司设计，采用UOP专利技术，1985年建成投产。
目前设计处理VGO 145万吨/年，产品包括重石脑油（≧50万吨/年）、加氢尾油（≧30万吨/年）、液化气、轻石脑油、航煤、柴油、干气。
连续再生重整装置：
一套50万吨／年的连续再生重整装置1985年建成投产。
LURGI公司承包成套设备引进，采用UOP专利技术，目前设计处理重石脑油，产品以混合芳烃为主，同时副产重整氢、燃料气和液化气等产品。
一套100万吨／年的连续再生重整装置于2009年9月15日建成投产。
采用UOP超低压连续重整工艺技术，设计处理重石脑油，年产脱戊烷油86万吨、含氢气体9.2万吨、LPG 3.0万吨、戊烷1.7万吨、干气0.1万吨。
一套在建的100万吨／年连续再生重整装置2012年年底开车。
吸附分离装置：
一套23.5万吨/年对二甲苯的吸附分离装置1985年建成投产，是从LURGI公司引进的，采用UOP的“PAREX”专利技术，目前设计处理碳八混合芳烃140万吨/年，吸附剂使用的型号是ADS-7。
