热处理检验报告

热处理工艺检验报告
本周对近期生产的45#钢进行了热处理工艺，其中包括正火、退火以及部分的调质处理工艺，以下是对所做各种热处理工艺与钢筋性能的总结：
3月12日热处理工艺
正火处理：
（1）850℃保温30min，室内空冷
调质处理：
（2）840℃淬火+600℃高温回火1h，空冷
3月13日热处理工艺
（1）840℃淬火+400℃中温回火1h，空冷
3月14日热处理工艺
退火处理：
（1）720℃退火（球化退火）
（2）830℃退火（完全退火）
3月15日热处理工艺
正火处理：
（1）880℃保温40min，室外空冷
3月16日热处理工艺
正火处理：
（1）840℃保温40min，室外空冷（2组）
其中组1为2号炉随炉加热的三个试样，组2为5号炉到温加热的三个试样。

（2）840℃保温40min，室内空冷
（3）840℃保温40min，风冷
3月17日热处理工艺
（1）840℃淬火+200℃低温回火1h，空冷
正火处理：
（2）840℃保温40min，室外空冷
（3）840℃保温50min，室外空冷
（4）840℃保温1h，室外空冷
3月18日热处理工艺
调质处理：淬火+高温回火，840℃保温30min
淬火时用的是淬火剂，回火1h，出炉空冷
力学性能见下表：
通过对以上实验数据的分析总结认为，试样的力学性能及金相组织主要决定于温度、保温时间以及冷却方式，针对φ12的45钢，总结认为正火温度应控制在840±10℃，保温时间应控制在35min至40min，采用室外冷却方式，适当加快冷却速度对提高正火后的力学性能有一定作用。

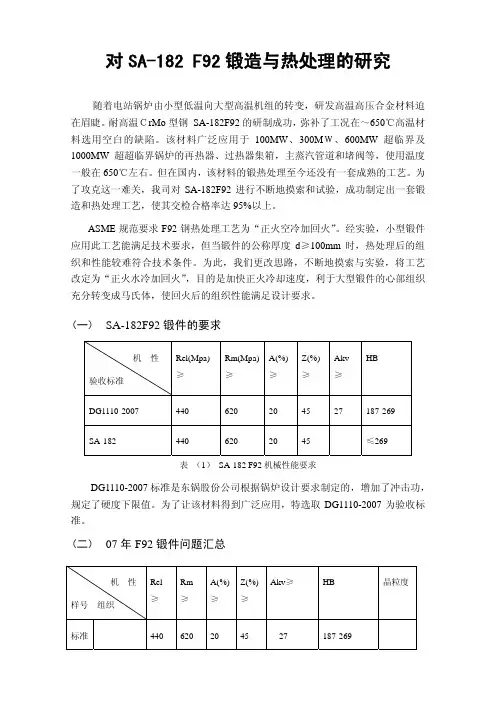

对SA-182 F92锻造与热处理的研究随着电站锅炉由小型低温向大型高温机组的转变，研发高温高压合金材料迫在眉睫。

耐高温ＣrMo型钢 SA-182F92的研制成功，弥补了工况在～650℃高温材料选用空白的缺陷。

该材料广泛应用于100MW、300MＷ、600MW超临界及1000MW超超临界锅炉的再热器、过热器集箱，主蒸汽管道和堵阀等，使用温度一般在650℃左右。

但在国内，该材料的锻热处理至今还没有一套成熟的工艺。

为了攻克这一难关，我司对SA-182F92进行不断地摸索和试验，成功制定出一套锻造和热处理工艺，使其交检合格率达95%以上。

ASME规范要求F92钢热处理工艺为“正火空冷加回火”。

经实验，小型锻件应用此工艺能满足技术要求，但当锻件的公称厚度d≥100mm时，热处理后的组织和性能较难符合技术条件。

为此，我们更改思路，不断地摸索与实验，将工艺改定为“正火水冷加回火”，目的是加快正火冷却速度，利于大型锻件的心部组织充分转变成马氏体，使回火后的组织性能满足设计要求。

(一)SA-182F92锻件的要求表（1） SA-182 F92机械性能要求DG1110-2007标准是东锅股份公司根据锅炉设计要求制定的，增加了冲击功，规定了硬度下限值。

为了让该材料得到广泛应用，特选取DG1110-2007为验收标准。

(二)07年F92锻件问题汇总表 （2） 07年F92不合格品报告对以上质量总结分析：1． 虽同为满足ASME 基本热处理提供的数据要求，但经过不同的热处理实作，各项组织性能差异十分明显，且同一工件性能不均匀性也十分明显。

2． No1、No2冲击功不合格，强度偏高。

由于该材料回火冷至500℃脆性区域时，冷却速度过慢引起回火脆性，导致冲击功偏低。

3． No3虽然为回火索氏体组织，但延伸率低不合格，强度很高，这是由于回火保温时间不足。

同时，此工件受热不均匀，导致冲击功偏差较大，而且硬度偏低、强度偏高，不符合热处理规律。

热处理产品检验报告背景介绍热处理是一种通过控制材料加热和冷却的过程，改变材料的物理和化学特性。

热处理常用于调节材料的硬度、韧性、强度和耐腐蚀性等方面，使材料适应特定的工作环境。

为了确保热处理产品的质量，检验是不可或缺的一步。

本次热处理产品检验报告详细记录了对热处理产品进行的一系列测试和分析，旨在评估产品是否符合设计要求和制定标准。

测试项目以下是本次热处理产品检验的测试项目：1. 硬度测试2. 弯曲测试3. 压缩测试4. 冲击测试5. 显微组织分析硬度测试硬度测试是评估材料硬度的重要指标之一。

在本次检验中，我们使用了洛氏硬度计进行硬度测试。

测试结果显示，产品的硬度达到了设计要求，符合制定标准。

弯曲测试弯曲测试用于评估材料的弯曲能力和韧性。

我们进行了一系列弯曲实验，并根据标准进行评估。

结果显示，产品在弯曲过程中仍然能够保持较高的韧性，没有出现明显的断裂和变形。

压缩测试压缩测试旨在评估材料在受到压力时的强度和稳定性。

通过将热处理产品置于压力机中进行测试，我们得出结论：产品在压力作用下表现出良好的稳定性和抗压能力。

冲击测试冲击测试用于评估材料在受到冲击时的抗冲击能力。

我们使用冲击试验机对产品进行了冲击测试，并记录了冲击能量和产品的反应。

测试结果显示，产品具有良好的抗冲击性能。

显微组织分析显微组织分析是通过对产品的显微结构进行观察和分析，评估材料的内部特性和组织状态。

我们使用金相显微镜对产品进行了显微组织分析。

结果显示，产品具有均匀细致的晶粒结构，没有明显的疏松和缺陷。

结论基于以上测试和分析结果，我们得出以下结论：1. 产品的硬度符合设计要求，达到了制定标准。

2. 产品具有良好的弯曲、压缩和冲击性能。

3. 产品的显微组织结构均匀细致，没有明显的疏松和缺陷。

综上所述，本次热处理产品检验结果显示产品的质量符合设计要求和制定标准，可以放心使用。

建议考虑到产品的使用环境和要求，我们建议在使用过程中继续进行定期的检验和维护，以确保产品的性能和质量持续稳定。
