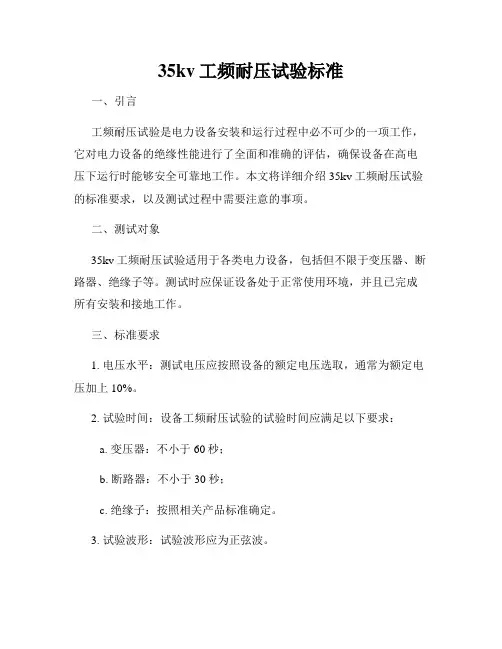

35kv工频耐压试验标准一、引言工频耐压试验是电力设备安装和运行过程中必不可少的一项工作，它对电力设备的绝缘性能进行了全面和准确的评估，确保设备在高电压下运行时能够安全可靠地工作。
本文将详细介绍35kv工频耐压试验的标准要求，以及测试过程中需要注意的事项。
二、测试对象35kv工频耐压试验适用于各类电力设备，包括但不限于变压器、断路器、绝缘子等。
测试时应保证设备处于正常使用环境，并且已完成所有安装和接地工作。
三、标准要求1. 电压水平：测试电压应按照设备的额定电压选取，通常为额定电压加上10%。
2. 试验时间：设备工频耐压试验的试验时间应满足以下要求：a. 变压器：不小于60秒；b. 断路器：不小于30秒；c. 绝缘子：按照相关产品标准确定。
3. 试验波形：试验波形应为正弦波。
4. 试验电流：对于不同的设备类型，试验电流的要求不同，具体应按照相关标准执行。
四、测试过程1. 设备准备：在进行35kv工频耐压试验前，应确保设备正常运行，并对其进行必要的预处理工作，如除尘、清洗等。
2. 试验接线：按照设备的接线示意图，正确接线并进行绝缘处理，确保试验过程中不会发生漏电事故。
3. 试验设置：根据设备类型和试验要求，设置好试验电压、试验时间以及试验波形，并进行试验前的检查和确认。
4. 试验操作：将试验电压逐渐升高到设定值，并保持一段时间，观察设备的绝缘状况和试验过程中是否出现异常情况。
5. 结果判定：根据设备的试验结果，结合相关标准要求，判断设备的耐压性能是否合格，并做相应的记录和处理。
五、注意事项1. 安全第一：在进行35kv工频耐压试验时，必须严格遵守相关的安全操作规程，确保操作人员的人身安全。
2. 设备保护：在试验过程中，应注意设备的绝缘状况，如发现绝缘击穿或绝缘老化等情况，应立即停止试验并进行必要的维修或更换。
3. 数据准确性：试验过程中应确保测量数据的准确性，使用符合要求的测试仪器和设备，并按照标准的要求进行记录和保存。
《高电压技术》二、填空(每题2分,共20分)1。
带电质点的复合2。
棒－板3. 1.24。
离子电导5. 低6. 降低7．反接法8. 工频高电压试验9. 巴申10．雷电冲击1. 带电质点消失的途径有带电质点受电场力的作用流入电极、带电质点的扩散和带电质点的复合____________。
2. 工程实际中,常用棒－棒或________________电极结构研究极不均匀电场下的击穿特性。
3。
国际上大多数国家对于标准雷电波的波前时间规定为________________μs。
.4. 固体电介质的电导按载流子种类可分为电子电导和__________________。
5. 棒－板电极系统，棒为负极性时的电晕起始电压比棒为正极性的电晕起始电压低______。
6. 某220kV电气设备从平原地区移至高原地区，其工频耐压水平将_________________。
7．当电气设备的外壳接地时，采用西林电桥测量tanδ宜采用_________________.8. 电气绝缘的高电压试验包括_________________、直流高电压试验和冲击高压试验。
9.在实际应用中，采用压缩气体或高真空作为高压设备绝缘的理论依据是____________定律。
10．BIL是指电气设备的____________绝缘水平.三、单项选择题(每题2分，共32分)1．C 2。
D 3。
A 4. A 5. B 6。
A 7. D 8。
C9. C 10。
B 11.B 12。
C 13.A 14.C 15.B 16.A1．气体中带电质点产生的最重要方式是(）：A。
热电离 B. 光电离 C。
碰撞电离 D. 以上都不是2。
下列仪器中，不能用来测量直流高电压的是（）A．测量球隙 B．静电电压表 C．电阻分压器 D．电容分压器3. 下列说法中，（）是不正确的A．加在气隙上的电压达到最低静态击穿电压时，气隙即被击穿B．伏秒特性表示的是间隙上出现的电压最大值和间隙击穿时间的关系C．由于放电具有分散性，一般用50％击穿电压表示气隙的冲击击穿特性D．伏秒特性曲线是一个带状区域4. 关于操作冲击电压作用下极不均匀场的击穿电压，(）是不正确的A．操作冲击电压下气隙的击穿通常发生在波尾部分B．击穿电压与波前时间的关系曲线呈现“U”形C．气隙的操作冲击电压远低于雷电冲击电压，D．操作冲击击穿特性具有显著的饱和特征5. （ )不是提高沿面放电电压的措施A．采用屏障和屏蔽 B．降低表面憎水性C．减小绝缘体的表面电阻率 D．使沿面的电位分布均匀6. 工频耐压试验时,工频变压器的负载大都为（ )A. 电容性 B。

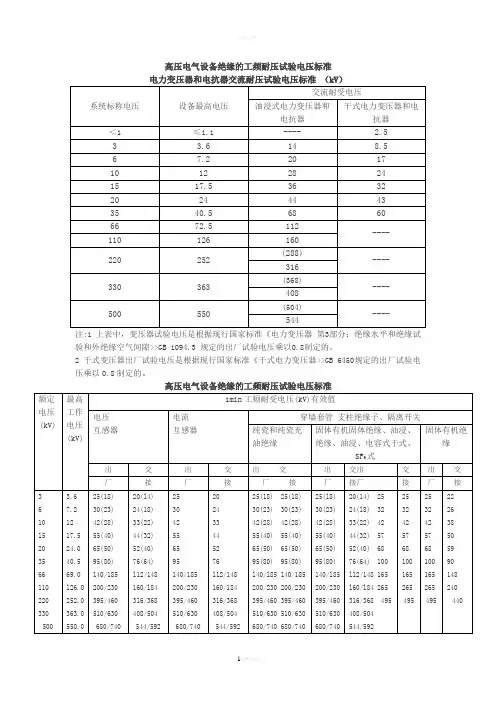

高压电气设备绝缘的工频耐压试验电压标准
注:1 上表中，变压器试验电压是根据现行国家标准《电力变压器第3部分：绝缘水平和绝缘试验和外绝缘空气间隙>>GB 1094.3 规定的出厂试验电压乘以0.8制定的。
2 干式变压器出厂试验电压是根据现行国家标准《干式电力变压器>>GB 6450规定的出厂试验电压乘以0.8制定的。
高压电气设备绝缘的工频耐压试验电压标准
注 : 1 表中电气设备出厂试验电压参照现行国家标准《高压输变电设备的绝缘配合》
GB311.1；
2 括号内的数据为全绝缘结构电压互感器的匝间绝缘水平；
3 斜杠上下为不同绝缘水平取值，以出厂（铭牌）值为准。
电力电缆线路耐压试验标准
纸绝缘电缆直流耐压试验电压 (kV)
U t=4 ×U0
注：1 上列各表中的为电缆额定线电压；0 为电缆导体对地或对金属屏蔽层间的额定压。
2 雷电冲击电压依据现行国家标准《高压输变电设备的绝缘配合》GB311.1的规定。
3 交流单芯电缆的护层绝缘直流耐压试验,可依据本标准第18.0.9 条的规定。
注: 斜线下的数据为外绝缘的干耐受电压。
油浸电力变压器绕组直流泄漏电流参考值。
高电压实验概述摘要：高电压试验是电力系统过电压防护的重要组成部分，不同的试验可以发现电力系统绝缘的不同缺陷，对高电压试验进行分析对比，具有十分重要的意义。
而高电压试验可以分为很多种，需要各种设备，具有各种目的，也存在一定的不足，有很好的发展趋势！Abstract: High voltage power system over-voltage test is an important component of protection, different tests can be found in the different insulation defects in power systems, high voltage tests on the analysis and comparison, has very important significance. And the high voltage test can be divided into many forms, requires a variety of equipment, with a variety of purposes, there are also some shortcomings, there is a good trend!关键字：设备绝缘、绝缘电阻、吸收比、局部放电、耐压试验Keywords: equipment insulation, insulation resistance, absorption ratio, partial discharge, pressure test电气设备的绝缘试验（如上图概述）方法可以分成非破坏性试验和破坏性试验（也称耐压试验）两大类。
非破坏性试验主要是检测绝缘除电气强度以外的其他电气性能，它一般采用较低的试验电压（U<=Un）或者采用其他不会损伤绝缘的方法对设备绝缘进行测量，因此不会对设备绝缘造成破坏或损害。
