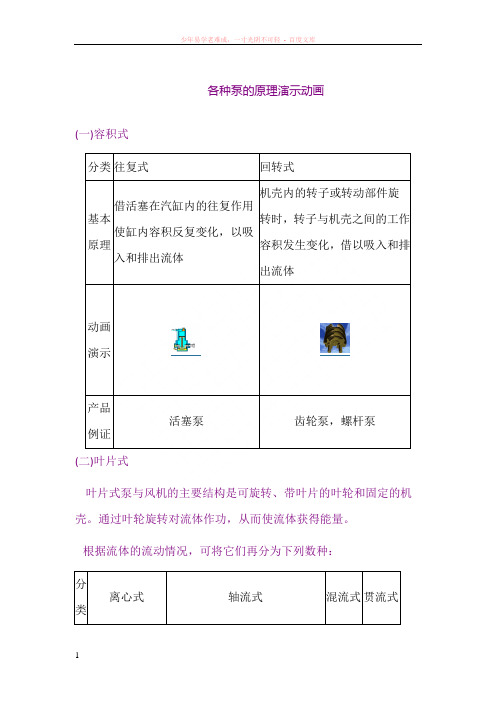

各种泵的原理演示动画(一)容积式分类往复式回转式基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体动画演示产品例证活塞泵齿轮泵，螺杆泵(二)叶片式叶片式泵与风机的主要结构是可旋转、带叶片的叶轮和固定的机壳。
通过叶轮旋转对流体作功，从而使流体获得能量。
根据流体的流动情况，可将它们再分为下列数种：分类离心式轴流式混流式贯流式基本原理叶轮高速旋转时产生的离心力使流体获得能量旋转叶片的挤压推进力使流体获得能量，升高其压能和动能离心式和轴流式的混合体原理同离心式结构演示做功部件整体结构做功部件整体结构做功部件整体结构做功部件整体结构见后一节（略）见后一节（略）产品例证中央空调用离心风机中央空调或冷库用轴流式送水泵混流送水泵家用空调室内风机第二节泵与风机的工作原理一、离心式泵与风机的工作原理工作原理叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。
叶轮装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流入，然后转90度进入叶轮流道并径向流出。
叶轮连续旋转，在叶轮入口处不断形成真空，从而使流体连续不断地被泵吸入和排出。
图样表现总体结构二．轴流式泵与风机工作原理轴流式泵与风机的工作原理是，，风机结构如下左边两图所示,下第三个图为轴流泵的结构图工作原理旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，叶轮安装在圆筒形(风机为圆锥形)泵壳内,当叶轮旋转时，流体轴向流入，在叶片叶道内获得能量后，沿轴向流出。
轴流式泵与风机适用于大流量、低压力，制冷系统中常用作循环水泵及送引风机。
图样表现三．贯流式风机的工作原理工作原理由于空气调节技术的发展，要求有一种小风量、低噪声、压头适当和在安装上便于与建筑物相配合的小型风机。
贯流式风机就是适应这种要求的新型风机。
图样表现近年来贯流式风机的主要特点如下：(一)叶轮一般是多叶式前向叶型，但两个端面是封闭的。
各种液压缸⼯作原理及结构分析（动画演⽰）来源：化⼯707。
什么是液压缸 液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执⾏元件。
它结构简单、⼯作可靠。
⽤它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到⼴泛应⽤。
液压缸输出⼒和活塞有效⾯积及其两边的压差成正⽐； 液压缸的结构 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防⽌油液向液压缸外泄漏或由⾼压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防⽌活塞快速退回到⾏程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排⽓装置。
缸体组件 缸体组件与活塞组件形成的密封容腔承受油压作⽤，因此，缸体组件要有⾜够的强度，较⾼的表⾯精度可靠的密封性。
(1)法兰式连接，结构简单，加⼯⽅便，连接可靠，但是要求缸筒端部有⾜够的壁厚，⽤以安装螺栓或旋⼊螺钉，它是常⽤的⼀种连接形式。
(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接⼯艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应⽤⼗分普遍，常⽤于⽆缝钢管缸筒与端盖的连接中。
(3)螺纹式连接，有外螺纹连接和内螺纹连接两种，其特点是体积⼩，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式⼀般⽤于要求外形尺⼨⼩、重量轻的场合。
(4)拉杆式连接，结构简单，⼯艺性好，通⽤性强，但端盖的体积和重量较⼤，拉杆受⼒后会拉伸变长，影响效果。
只适⽤于长度不⼤的中、低压液压缸。
(5)焊接式连接，强度⾼，制造简单，但焊接时易引起缸筒变形。
液压缸的基本作⽤形式： 标准双作⽤：动⼒⾏程在两个⽅向并且⽤于⼤多数应⽤场合： 单作⽤缸：当仅在⼀个⽅向需要推⼒时，可以采⽤⼀个单作⽤缸； 双杆缸：当在活塞两侧需要相等的排量时，或者当把⼀个负载连接于每端在机械有利时采⽤，附加端可以⽤来安装操作⾏程开关等的凸轮． 弹簧回程单作⽤缸：通常限于⽤来保持和夹紧的很⼩的短⾏程缸。
动画演示多种塔设备工作原理及特点，十五分钟看懂。
一、气体冷却塔热气体由塔底进入，与冷水在塔中鼓泡接触传热，塔顶出口是被冷却了的气体，塔底出口是被加热了的水。
适用范围：工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。
例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。
这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在冷却塔中将热量传递给空气，从风筒处排入大气环境中。
冷却塔应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。
二、筛板萃取塔塔底引入轻相（分散相）经筛孔分散后，在重相（连续相）中上升，到上一层筛板下部聚成一层轻液，再分散，再聚集。
分散的过程即萃取传质过程。
塔顶和塔底分别得到萃取相和萃余相。
性能特点：筛板萃取塔由于其处理量大、结构简单、造价低廉而被广泛应用于化工生产过程中。
塔内液液两相的流动结构对传质效率有着重要影响，同时连续相的流动结构又与塔内件结构密切相关。
三、填料萃取塔萃取塔（英文名称extraction column）又名抽提塔，一种化学工业、石油炼制、环境保护等工业部门常用的液-液质量传递设备。
液-液萃取是质量传递的一种方式，将混合物溶液中某一种或几种化合物组分，用另外一种液体（称作溶剂，与混合物溶液的溶剂互不相溶）将其提取出来，使其得到分离、富集、提纯。
这种过程称作萃取、抽提、液-液萃取，溶剂萃取过程。
所采用的设备叫做萃取器，有一次和多次萃取，有间隙和连续萃取过程之分，连续多次萃取采用的萃取器是一种塔式设备，称为萃取塔。
其内部结构是利用重力或机械作用使一种液体破碎成液滴，分散在另一连续液体中，进行液-液萃取。
动画演⽰各种泵的⼯作原理演⽰说明泵是⼀种在⼯业及⽣活中常⽤的液体输送增压机械，它将机械能转化为势能，除了输送液体外，还可以输送液⽓混合体及含悬浮固体物的液体。
下⾯重点来演⽰说明各种常见泵的⼯作原理。
⼀.齿轮泵齿轮泵不同于常见的叶轮泵，它是采⽤两个齿轮互相开合产⽣的压⼒来输送液体。
齿轮泵的两个齿轮分开时会产⽣低压，液体吸⼊，由壳壁送到另⼀侧。
另⼀侧两齿轮互相合拢，形成⾼压将液体排出。
⼆、多级离⼼泵多级离⼼泵是将具有同样功能的两个以上的离⼼泵串联形成，输出⽔压很⼤。
常见为⽴式结构，也有卧式结构，多级离⼼泵运⾏平稳、振动⼩、寿命长。
多级离⼼泵也是依靠叶轮的旋转获取离⼼⼒，待⽓体密度达到机械真空泵的⼯作范围⽽被抽出，从⽽获得⾼真空。
多级泵是靠容积的变化来实现吸⽓压缩和排⽓的。
三、单级离⼼泵单级离⼼泵⼯作时，叶轮的⾼速旋转产⽣了离⼼⼒。
液体在离⼼⼒的作⽤下产⽣⾼速，⾼速液体经过逐渐扩⼤的泵壳通道，产⽣压⼒。
四、螺杆泵螺杆泵时容积转⼦泵，它是依靠由螺杆和衬套形成的密封腔的容积变化来吸⼊和排出液体的。
⼀个螺杆转动，带动另⼀个螺杆，液体被拦截在啮合室内，沿杆轴⽅向推进，然后被挤向中央排出。
五、往复泵旁路调节往复泵依靠活塞、柱塞或隔膜在泵缸内往复运动使缸内⼯作容积交替增⼤和缩⼩来输送液体或使之增压的容积式泵。
当泵提供的流量⼤于管路需求流量时，要求⼀部分回流到往复泵进⼝，可通过改变旁路阀门的开度，来调节出⼝回流到进⼝处的流量。
六、⽓动隔膜泵⽓动隔膜泵采⽤压缩空⽓为动⼒源，对于各种腐蚀性液体，带颗粒的液体，⾼粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
⽓动隔膜泵⼯作时为了使活柱不与腐蚀性料液直接接触，将⽓缸腔体与液料⽤隔膜分开，实质也是往复泵的原理。
七、往复泵往复泵⼯作时活塞右移，腔内压⼒降低，将上活门压下，下活门顶起，液体吸⼊；活塞左移，腔内压⼒增⾼，将上活门顶起，下活门压下，液体排出。
⼋、双动往复泵双动往复泵⼯作时活塞右移，左下吸液，右上排液。
