汽车电器教案14-汽车照明系统故障检测

汽车车灯与电气系统的故障排查方法汽车车灯和电气系统故障排查方法随着汽车的普及，车辆的电气系统问题也时有发生。

其中，车灯和电气系统故障是最常见的。

本文将详细介绍汽车车灯和电气系统故障排查的步骤和方法。

一、确定故障类型1. 检查照明系统：首先检查所有车灯的工作条件，例如前灯、尾灯、刹车灯、示宽灯等。

观察它们是否正常发光、亮度是否均匀以及有无闪烁或熄灭的现象。

2. 检查电气系统：检查其他与电气系统相关的设备，如车内仪表盘、音响、电动窗户、空调等。

确保它们正常工作。

二、故障排查步骤1. 检查保险丝：故障多数是由保险丝熔断引起的。

因此，检查照明系统和电气系统的保险丝是否熔断，并更换新的保险丝。

2. 检查灯泡：如发现车灯熄灭或闪烁，应首先检查灯泡。

拆下灯泡，检查是否有熔断、黑化或损坏的情况。

如发现问题，应及时更换灯泡。

3. 检查接线连接：检查灯泡与电线连接处是否松动或生锈。

如果发现有松动或生锈现象，应清洁连接处并重新连接。

4. 检查开关：如果车灯的切换开关故障，可以尝试使用多功能开关或手动操作开关来确定问题所在。

5. 检查继电器：继电器是电气系统中的重要组成部分，它负责控制电流的传递。

如发现继电器故障，需要更换新的继电器。

6. 检查车辆电池：电池电量不足或损坏也会影响车灯和电气系统的正常工作。

因此，要定期检查和维护车辆电池。

7. 检查接地线：接地线连接不良会导致电气系统故障。

检查接地线是否松动或生锈，并及时进行清洁和连接。

三、常见故障及解决方法1. 车灯熄灭：若发现某个车灯熄灭，先检查灯泡是否熔断或损坏，如灯泡正常，则需要检查保险丝、继电器、开关和接线连接。

2. 车灯闪烁：车灯闪烁有可能是灯泡与电线连接不良，检查连接是否松动。

此外，保险丝、继电器、开关和电池电量也可能引起闪烁。

3. 车灯亮度不均匀：亮度不均匀有可能是灯泡老化或污染，需要更换灯泡。

另外，接线连接和电池电压也会影响亮度。

四、预防措施1. 定期检查车灯和电气系统：每隔一段时间对车灯和电气系统进行检查，确保其正常工作。

任务图纸1.故障点的检测1）断路故障检查（1）用试灯检查。

将试灯的一端夹在发动机或车架上，接通开关，把试灯另一端依次与蓄电池到该灯之间连线上的各测试点相接触，如灯亮，再与下一个测试点接触，直至试灯不亮为止。

试灯在亮与不亮的两个测试点之间有断路故障，如图所示。

（2）用万用表直流电压挡检测。

用万用表直流电压挡测试的方法与用试灯检查基本相同。

将万用表黑表笔搭铁，红表笔分别与各测试点相接触，检测其电源电压是否正常。

2）短路故障检查当接通照明开关时，熔丝立即烧坏，说明照明开关所接通的照明线路有短路故障，其短路部位通常在开关与灯之间。

汽车信号系统1.示廓灯示廓灯俗称角标灯，用来标示车辆轮廓。

前照灯的断路故障检查任 务 图 纸3.制定故障排除工艺步骤1）遵循的原则：由易到难，由外到内逐点排除。

2）检测点位置的确定，应具体到元器件针脚号和导线颜色（必要时可参考实车电路图）。

3）要考虑检测手段和方法的运用。

4）学生分组讨论，制定故障排除程序，集中讨论方案的可行性。

4.故障排除并验证根据讨论后的故障排除工艺步骤，由学生进行故障排除并验证结果。

注意事项： 1）排除过程中应严格遵守汽车电气操作规程。

2）排除故障过程中不得破坏线路、不得自制故障。

3）禁止在通电的情况下进行电路的修复。

六、学生分组练习在两台架上分别设置故障，由学生按故障排除的方法完成故障排除。

1.学生每两人为1组，相互协作配合，一人负责操作，一人负责记录。

2.按照故障排除程序，完整规范的填写故障排除工作表。

图1 前大灯电路的故图2 桑2000前大灯工。

汽车照明系统故障诊断的流程
汽车照明系统是车辆中非常重要的一个部分。

如果照明系统出现故障，将会对行车安全和视野造成很大的影响。

因此，及时发现和解决照明系统故障非常重要。

下面是汽车照明系统故障诊断的流程： 1. 检查照明系统的保险丝
照明系统的保险丝是控制照明系统的电路保护装置。

如果保险丝烧断了，就会导致照明系统失灵。

因此，首先需要检查保险丝是否烧断或者松动。

2. 检查灯泡
灯泡是照明系统中易受损的部分。

如果灯泡烧坏了，就会导致照明系统失效。

因此，需要检查车灯是否亮起，如果不亮，需要检查灯泡是否烧坏。

3. 检查开关
照明系统的开关也是容易出现故障的部分。

如果开关损坏或者线路连接不良，就会导致照明系统失效。

因此，需要检查开关是否正常。

4. 检查线路
如果以上三个部分都没有问题，那么就需要检查线路了。

线路连接不良、短路或者断路都会导致照明系统失效。

因此，需要仔细检查线路连接是否正常，并排除线路故障。

总之，汽车照明系统故障诊断需要有系统性和细致性，不能遗漏任何一个可能的原因。

如果无法自行解决故障，建议尽快联系专业的汽车维修人员进行维修。

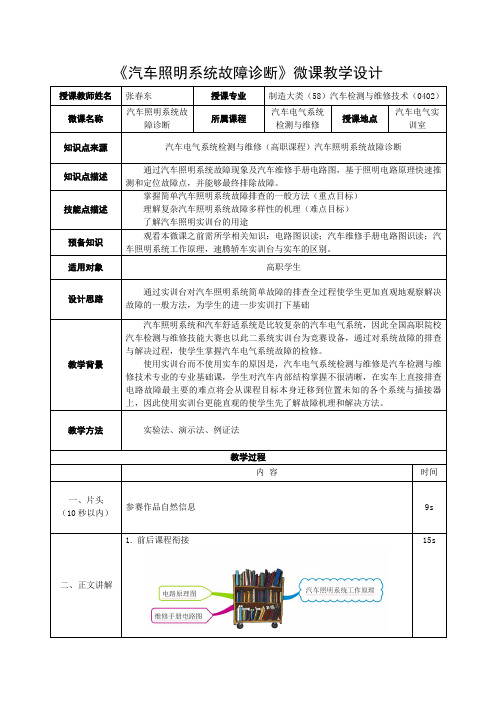

《汽车照明系统故障诊断》微课教学设计授课教师姓名张春东授课专业制造大类（58）汽车检测与维修技术（0402）微课名称汽车照明系统故障诊断所属课程汽车电气系统检测与维修授课地点汽车电气实训室知识点来源汽车电气系统检测与维修（高职课程）汽车照明系统故障诊断知识点描述通过汽车照明系统故障现象及汽车维修手册电路图，基于照明电路原理快速推测和定位故障点，并能够最终排除故障。

技能点描述掌握简单汽车照明系统故障排查的一般方法（重点目标）理解复杂汽车照明系统故障多样性的机理（难点目标）了解汽车照明实训台的用途预备知识观看本微课之前需所学相关知识：电路图识读；汽车维修手册电路图识读；汽车照明系统工作原理，速腾轿车实训台与实车的区别。

适用对象高职学生设计思路通过实训台对汽车照明系统简单故障的排查全过程使学生更加直观地观察解决故障的一般方法，为学生的进一步实训打下基础教学背景汽车照明系统和汽车舒适系统是比较复杂的汽车电气系统，因此全国高职院校汽车检测与维修技能大赛也以此二系统实训台为竞赛设备，通过对系统故障的排查与解决过程，使学生掌握汽车电气系统故障的检修。

使用实训台而不使用实车的原因是，汽车电气系统检测与维修是汽车检测与维修技术专业的专业基础课，学生对汽车内部结构掌握不很清晰，在实车上直接排查电路故障最主要的难点将会从课程目标本身迁移到位置未知的各个系统与插接器上，因此使用实训台更能直观的使学生先了解故障机理和解决方法。

教学方法实验法、演示法、例证法教学过程内容时间一、片头（10秒以内）参赛作品自然信息9s二、正文讲解1.前后课程衔接15s2.重点难点明确3.实训台功能演示速腾汽车照明系统实训平台拥有速腾（2009）所有外部灯光及部分内部灯光模拟功能，主要用软件设置故障点，训练学生照明系统故障诊断。

向学生演示，每个灯光的点亮方式，设置故障点。

注：防炫目安全。

4.电路原理图分析通过回忆照明系统原理，依据已设故障点相关灯泡，联想故障电路原理图。

汽车照明系统的检修
简介
本文旨在介绍汽车照明系统的检修方法，以帮助车主或维修人
员更好地了解和解决照明系统故障。

检查电路连接
1. 首先，检查所有电路连接是否正常。

确保所有连接器都牢固
且没有松动。

2. 检查电线绝缘是否完好，是否出现磨损、划痕或断裂现象。

3. 检查保险丝是否烧断，如有烧断的保险丝，更换新的保险丝。

灯泡检查
1. 检查车辆的灯泡是否有破损或者烧坏。

如有，替换相应的灯泡。

2. 检查灯泡连接器是否干净并且紧固。

电压检测
1. 使用万用表检测电压输出是否正常。

确保电压输出符合制造
商的规格要求。

开关检查
1. 检查所有照明系统的开关是否正常工作。

如果开关有问题，需要维修或更换。

灯罩检查
1. 检查灯罩是否有裂纹或者严重的污垢。

如有，清洁或更换相应的灯罩。

调整灯光
1. 检查灯光是否照射在正确的位置。

使用合适的工具调整灯具的位置，使其在行车中照明范围合适。

结论
通过以上方法进行汽车照明系统的检修，可以有效地识别和解决照明系统的故障。

如果问题无法解决，建议前往专业的汽车维修站点寻求帮助。

检查汽车灯泡故障教学设计引言：汽车灯泡是保证驾驶安全的重要组成部分，包括头灯、雾灯、刹车灯、转向灯等。

然而，在使用过程中，灯泡可能会出现故障，导致照明效果减弱或完全失灵。

为了提高驾驶者对汽车灯泡故障的识别和处理能力，本文设计了一套适用于车辆维修工和驾驶者的汽车灯泡故障检查教学。

一、教学目标通过本教学设计，学员将能够：1. 了解汽车灯泡的类型和功能；2. 识别常见的灯泡故障；3. 学会正确检查和更换灯泡；4. 掌握使用灯泡工具和设备的技巧。

二、教学内容1. 汽车灯泡的类型和功能：1.1 头灯系统1.2 刹车灯和尾灯系统1.3 转向灯和示宽灯系统1.4 雾灯和倒车灯系统2. 常见的灯泡故障：2.1 灯泡亮度减弱2.2 灯泡闪烁2.3 灯泡熄灭2.4 灯泡不亮或亮度不均匀3. 检查和更换灯泡的步骤：3.1 停车和安全措施3.2 找到故障灯泡的位置3.3 拆卸灯泡和检查电路3.4 更换灯泡并确保安全固定4. 使用灯泡工具和设备的技巧： 4.1 使用手套和护目镜4.2 使用正确的工具和设备4.3 注意电路和电源的安全三、教学方法1. 理论讲解：通过课堂教学，向学员介绍汽车灯泡的类型、功能和常见故障；重点讲解检查和更换灯泡的步骤。

2. 实践操作：提供实际汽车灯泡和模拟车辆，让学员亲自进行灯泡检查和更换操作；指导学员如何使用灯泡工具和设备，并注意安全措施。

3. 案例分析：通过真实案例，让学员分析和解决灯泡故障问题；引导讨论如何避免类似故障的发生，提高应对灯泡故障的能力。

四、教学资源1. 录制视频：录制汽车灯泡检查和更换的操作过程，供学员反复观看学习。

2. 实物展示：展示不同类型的灯泡和相关工具设备，供学员实践操作和体验。

3. 案例分析：准备几个真实案例，包括不同类型灯泡的故障和解决方案。

五、评估方式1. 实操评估：观察学员在实际操作中的灯泡检查和更换步骤是否正确、技术是否熟练。

2. 笔试评估：通过理论考试，测试学员对于汽车灯泡类型、功能和常见故障的理解掌握情况。

汽车电气系统检修：照明系统的检修汽车电气系统作为汽车的重要组成部分之一，包括了发电机、蓄电池和各种电器设备，其中照明系统是最基本的功能模块之一。

照明系统的主要作用是提供车辆在夜间或低能见度条件下的照明，以提高驾驶安全性。

本文将详细介绍汽车照明系统的工作原理、常见故障及检修方法。

照明系统的工作原理照明系统主要由车头灯、尾灯、转向灯、制动灯等组件组成。

这些组件由各种不同的电路组成，包括电源电路、接地电路、控制电路等等。

其中，车头灯的工作原理比较复杂，下面将以车头灯为例来介绍照明系统的工作原理。

车头灯通常由两个光源（高光和低光）组成。

当驾驶员启动车辆时，车辆电气系统中的控制电路将向车头灯电路提供电能，使其点亮。

当驾驶员需要切换高光和低光时，车辆电气系统的控制电路将关闭/开启相应的电路，以控制光源的亮度和方向。

照明系统中的更多细节和电路原理可以在相关的汽车维修手册和电路图中找到。

在接下来的部分中，我们将介绍如何检修照明系统中的常见故障。

照明系统常见故障及检修方法灯泡需要更换灯泡寿命有限，长时间使用后可能会烧坏或者时限到期，导致车头灯失灵。

发现灯泡燃尽后，应及时更换新的灯泡。

检修方法：根据车辆的使用手册，找到对应的灯泡规格，然后较小力气旋转灯泡插座并拉出灯泡。

插上新的灯泡，然后将插座旋转回原位置并锁定。

熔断器损坏熔断器是汽车电气系统中的重要保护措施，它可以在电流过载或短路时切断电路并保护车辆不受到损坏。

如果熔断器损坏了，车头灯等照明系统也会失效。

检修方法：按照车辆使用手册中的说明找到熔断器，检查熔断器是否烧坏。

如果是，请使用相同规格的熔断器更换原来的熔断器。

在更换熔断器时一定要注意熔丝的额定电流和总电流的对应关系。

电路接触不良电路接触不良也是照明系统故障的常见原因之一。

当电路接触不良或者生锈时，车头灯的电源可能得不到充分供电，导致灯光明暗不均或完全不亮。

检修方法：检查车辆电路的接头是否清洁，尽量减少空气氧化。
