下载文档原格式
注塑成型工艺流程及工艺参数
注塑成型是一种常见的塑料加工工艺，广泛应用于各种塑料制品的生产中。
注塑成型工艺流程主要包括原料准备、熔融注射、注射成型、冷却固化和脱模等环节。
在整个注塑成型过程中，掌握合适的工艺参数对产品的质量和生产效率至关重要。
首先，在注塑成型工艺中，原料的选择和准备是首要考虑的因素之一。
塑料颗粒经过烘干处理后，要保持干燥，并根据生产要求添加相应的添加剂，确保塑料材料的性能稳定。
在熔融注射阶段，通过加热和熔融塑料颗粒，使其变成流动状态，以便于注射成型。
其次，注塑成型的关键环节是注射成型阶段。
在这个阶段，需要控制好注塑机的温度、压力和注射速度等工艺参数。
温度的控制直接影响着塑料的熔融和流动性能，而压力则决定了塑料充填模具的速度和充填完整性。
注射速度的合理设置可以避免产生缺陷，提高产品的表面质量。
接着是冷却固化阶段，产品在成型后需要进行冷却固化以确保产品尺寸的稳定性和形状的完整性。
通常会采用冷却水或风冷方式进行快速冷却，同时根据产品的特点和要求制定合理的冷却时间。
过长或过短的冷却时间都可能导致产品质量问题。
最后，脱模是注塑成型的最后一步，也是至关重要的一步。
正确的脱模方式可以有效避免产品变形或受损，并提高生产效率。
在脱模时，操作人员需要注意脱模力度和脱模速度，以免对产品造成损坏。
总的来说，注塑成型工艺流程中的每个环节都需要合理设定和控制相应的工艺参数，以确保最终产品的质量和生产效率。
只有不断优化工艺流程，加强生产管理，才能更好地应用注塑成型技术，生产出更优质的塑料制品。
1。

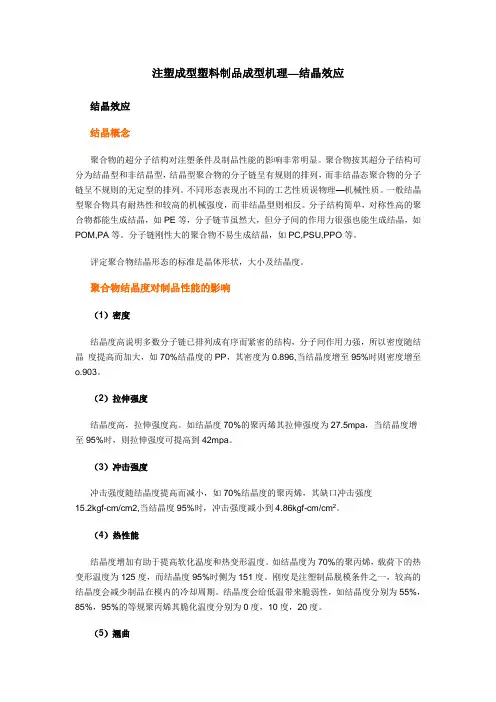

注塑成型塑料制品成型机理—结晶效应结晶效应结晶概念聚合物的超分子结构对注塑条件及制品性能的影响非常明显。
聚合物按其超分子结构可分为结晶型和非结晶型，结晶型聚合物的分子链呈有规则的排列，而非结晶态聚合物的分子链呈不规则的无定型的排列。
不同形态表现出不同的工艺性质误物理—机械性质。
一般结晶型聚合物具有耐热性和较高的机械强度，而非结晶型则相反。
分子结构简单，对称性高的聚合物都能生成结晶，如PE等，分子链节虽然大，但分子间的作用力很强也能生成结晶，如POM,PA等。
分子链刚性大的聚合物不易生成结晶，如PC,PSU,PPO等。
评定聚合物结晶形态的标准是晶体形状，大小及结晶度。
聚合物结晶度对制品性能的影响（1）密度结晶度高说明多数分子链已排列成有序而紧密的结构，分子间作用力强，所以密度随结晶度提高而加大，如70%结晶度的PP，其密度为0.896,当结晶度增至95%时则密度增至o.903。
（2）拉伸强度结晶度高，拉伸强度高。
如结晶度70%的聚丙烯其拉伸强度为27.5mpa，当结晶度增至95%时，则拉伸强度可提高到42mpa。
（3）冲击强度冲击强度随结晶度提高而减小，如70%结晶度的聚丙烯，其缺口冲击强度15.2kgf-cm/cm2,当结晶度95%时，冲击强度减小到4.86kgf-cm/cm2。
（4）热性能结晶度增加有助于提高软化温度和热变形温度。
如结晶度为70%的聚丙烯，载荷下的热变形温度为125度，而结晶度95%时侧为151度。
刚度是注塑制品脱模条件之一，较高的结晶度会减少制品在模内的冷却周期。
结晶度会给低温带来脆弱性，如结晶度分别为55%，85%，95%的等规聚丙烯其脆化温度分别为0度，10度，20度。
（5）翘曲结晶度提高会使体积减小，收缩加大，结晶型材料比非结晶型材料更易翘曲，这是因为制品在模内冷却时，由于温度上的差异引起结晶度的差异，使密度不均，收缩不等，导致产生较高的内应力而引起翘曲，并使耐应力龟裂能力降低。
本文摘自再生资源回收-变宝网（）关于塑料结晶性、收缩率和流动性的解析一、结晶性1、热塑性塑料按其冷凝时无出现结晶现象可划分为结晶型塑料与非结晶型（又称无定形）塑料两大类。
所谓结晶现象即为塑料由熔融状态到冷凝时，分子由独立移动，完全处于无次序状态，变成分子停止自由运动，按略微固定的位置，并有一个使分子排列成为正规模型的倾向的一种现象。
2、作为判别这两类塑料的外观标准可视塑料的厚壁塑件的透明性而定，一般结晶性料为不透明或半透明（如POM等），无定形料为透明（如PMMA等）。
但也有例外情况，如聚四甲基戍烯为结晶型塑料却有高透明性，ABS为无定形但却并不透明。
3、在模具设计及选择注塑机时应注意对结晶型塑料时，料温上升到成型温度所需的热量多，要用塑化能力大的设备。
二、收缩率影响热塑性塑料成型收缩的因素如下：1、塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。
2、塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。
由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。
所以壁厚、冷却慢、高密度层厚的则收缩大。
另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。
3、进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。
直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。
距进料口近的或与料流方向平行的则收缩大。
4、成型条件模具温度高，熔融料冷却慢、密度高、收缩大，尤其对结晶料则因结晶度高，体积变化大，故收缩更大。
模温分布与塑件内外冷却及密度均匀性也有关，直接影响到各部分收缩量大小及方向性。
塑料注塑性能工艺概括一、注塑性能1. 结晶性，收缩率分子结构简单、对称性高的聚合物从高温向低温转变时都能结晶，如聚乙烯，聚丙烯，聚偏二氯乙烯，聚四氟乙烯等；一些分子链节较大，但分子之间作用力也很大的聚合物也可以结晶，如聚酰胺，聚甲醛等；分子链上有很大侧基的聚合物一般很难结晶，如聚苯乙烯，聚醋酸乙烯酸，聚甲基丙烯酸甲酯等；分子链刚性大的聚合物也不能结晶，如聚砜，聚碳酸酯，聚苯醚等。
结晶聚合物一般都具有耐热性、非透明性和较高的强度。
结晶程度越高，体积收缩越大（收缩率越大），易因收缩不均而引起翘曲。
结晶必须发生在塑料的玻璃化温度之上，熔点之下。
一般没有明确的熔点，对称性高的熔点高，对称性低的熔点低。
冷却速度提高以及模温降低，结晶度降低，密度减小。
切应力和剪切速率增大，取向程度将提高，结晶速度和结晶度增大；但作用时间太长，变形松弛使取向结构减小或消失，结晶速度又会减小。
压力增大，聚合物结晶温度将提高，结晶度将增大，密度增大。
聚合物沿料流方向收缩大，强度高；与料流垂直方向收缩小，强度低。
厚度越大，收缩也越大。
塑料品种各种塑料都有其各自的收缩范围，同种类塑料由于填料、分子量及配比等不同，则其收缩率及各向异性也不同。
塑件特性塑件的形状、尺寸、壁厚、有无嵌件，嵌件数量及布局对收缩率大小也有很大影响。
模具结构模具的分型面及加压方向，浇注系统的形式，布局及尺寸对收缩率及方向性影响也较大。
预热情况、成形温度、成形压力、保持时间、填装料形式及硬化均匀性对收缩率及方向性都有影响。
成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。
产生的收缩差使塑件易发生翘曲、变形、裂纹结晶塑料（收缩率）非结晶塑料（收缩率）PE(1.5~3.5) PTEE() PS(0.5~0.8) PPO(0.5~1.0) EP(0.1~0.5) 未知（收缩率）MF(0.5~1.5) 塑料名称 PA1010 塑料制品壁厚/mm 1 0.5~1 PP HDPE POM 1~2 1.5~21~1.5 2~2.5 1.5~2 2~2.6 105~120% 2 3 1.1~1.3 4 2~2.5 5 1.8~2 2.5~3 - 2.5~3.5 120~140% 110~150% 2~2.5 6 7 8 >8 高度/水平的收缩率百分比 PP( 1.0~2.5) PVDF() PSF(0.4~0.8) UF(0.6~1.4) PA() PET(2.0~2.5) POM(1.2-3.0) PBT(1.3~2.4) PC(0.3~0.8) PF(0.4~0.9) PMMA(0.2~0.8) 硬PVC(0.6~1.5) ABS(0.4~0.7) 2.5~4 70% 1.4~1.62. 各个转化温度，热敏性（热降解）1热降解：由于聚合物在高温下受热时间过长（或浇口截面过小，剪切作用大时）而引起的变色降解反应。
塑料的特性和成型工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料是一种合成材料，广泛应用于日常生活和工业领域。
它具有轻便、耐用、易加工等特点。
POM注塑成型工艺POM（又称赛钢、特灵）。
它是以甲醛等为原料聚合所得。
POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。
1、塑料处理POM吸水性小，一般为%%。
在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。
干燥温度80℃，时间2小时以上，具体应按供应商资料进行。
再生料使用比例一般不超过20-30%。
但要视产品的种类和最终用途而定，有时可达100%。
2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。
4、熔胶温度可用空射法量度POM-H 可设为215℃ （190℃-230℃）POM-K 可设为205℃ （190℃-210℃）6、背压越低越好，一般不超过200barPOM-H 可在215℃滞留35分钟POM-K 可在205℃滞留20分钟不会有严重的分解在注塑温度下熔体不能在机筒内滞留超过20分钟。
POM-K在240℃下可滞留7分钟。
如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。
8、停机清理机筒必须用PE或PP，关闭电热，把螺杆推在前位。
料筒和螺杆必须保持清洁。
杂质或污垢会改变POM的过热稳定性（尤其是POM-H）。
所以当用完含卤聚合物或其他酸性聚合物后，应用PE清理干净后才能打POM料，否则会发生爆炸。
若作用不当的颜料、润滑剂或含GF尼龙的物料，会导致塑料降质。
PMMA注塑成型工艺PMMA?PMMA俗称有机玻璃、亚加力等。
化学名为聚甲基丙烯酸甲酯。
由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。
如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。
简介PP塑料，化学名称：聚丙烯英文名称:Polypropylene（简称PP）比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃。
成分结构PP为结晶型高聚物，常用塑料中PP最轻，密度仅为0.91g/cm3（比水小）。
通用塑料中，PP的耐热性最好，其热变形温度为80-100℃，能在沸水中煮。
PP有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶”。
PP的综合性能优于PE料。
PP产品质轻、韧性好、耐化学性好。
PP的缺点：尺寸精度低、刚性不足、耐候性差、易产生“铜害”，它具有后收缩现象，脱模后，易老化、变脆、易变形。
日常生活中，常用的保鲜盒就是由PP材料制成。
成型特性1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低温高压时容易取向,模具温度低于50度时,塑件不光滑,易产生熔接不良,流痕,90度以上易发生翘曲变形4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.工艺特点PP在熔融温度下有较好的流动性，成型性能好，PP在加工上有两个特点：其一：PP 熔体的粘度随剪切速度的提高而有明显的下降（受温度影响较小）；其二：分子取向程度高而呈现较大的收缩率。
PP的加工温度在200-300℃左右较好，它有良好的热稳定性（分解温度为310℃），但高温下（270-300℃），长时间停留在炮筒中会有降解的可能。
因PP的粘度随着剪切速度的提高有明显的降低，所以提高注射压力和注射速度会提高其流动性，改善收缩变形和凹陷。
模温宜控制在30-50℃范围内。
PP熔体能穿越很窄的模具缝隙而出现披锋。
PP在熔化过程中，要吸收大量的熔解热（比热较大），产品出模后比较烫。
PP料加工时不需干燥，PP的收缩率和结晶度比PE低。
PP注塑工艺典型应用范围: 汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
POM （又称赛钢、特灵）。
它是以甲醛等为原料聚合所得。
POM-H （聚甲醛均聚物），POM-K （聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。
1、塑料处理POM吸水性小，一般为0.2%-0.5%。
在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。
干燥温度80C以上，时间2小时以上，具体应按供应商资料进行。
再生料使用比例一般不超过20-30%。
但要视产品的种类和最终用途而定，有时可达100%。
2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。
3、模具及浇口设计常见模具温度控制为80-90r，流道直径有3-6mm,浇口长度为0.5mm,浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40'-130'之间。
排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215°C （190°C -230C）POM-K 可设为205C （190C -210C）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。
6、背压越低越好，一般不超过200bar八、POM注塑工艺特性与工艺参数的设定1、P OM也是典型的热敏性塑料，240 C下会严重分解。
在210 C下，停留时间不能超过20min ;即使在190 C下，停留时间最好也不能超过1h。
因此注塑时，在保证物料流动性的前提下，应尽量选用较低的成型温度和较短的受热时间。
结晶型塑料注射成型塑料注塑成型工艺结晶型塑料的结晶度与结晶形态影响到制品的物理、机械性能。
若成型时的冷却速度慢，有利于结晶的进行，可以提高结晶度。
因此，要得到机械性能优良与表面光泽好的制品对于模温的控制是极为重要的。
为了让冷却速度缓慢，以便充分地结晶，必须提高模具温度，但不可避免地会使成型周期延长。
结晶型塑料在其熔点附近时的比容（Cm3/g）变化较大。
所有材料在冷却时都有一定程度的收缩，一般说来结晶型塑料具有比非结晶型塑料成型收缩率大的特点。
因此，其制品易产生变形、且其厚壁制品易产生凹痕,即大制件有可能发生翘曲,在较厚部分形成凹痕。
总之，不仅应考虑到模具温度的高低，而且也要注意到制品各部分必须均匀地冷却凝固（或均匀地结晶），这两点非常重要。
下表为各种塑料成型材料的一般成型条件。
常用塑料材料的注射成型条件（a）结晶型塑料塑料高密聚丙聚酰胺聚甲醛名称成型度聚乙烯尼龙6尼龙66均聚物共聚物条件烯料筒温度/℃210***^三∕280200×"''∙三*∙270210^⅛*260140^•^30018。
〜200180〜210树脂温度/℃210^^290210^⅛∙280220zπ*⅛30025031019。
〜210190〜220模具温度/℃而〜903口〜10060〜8060〜8080〜12080〜120注射压力/MP a 50〜15040~10070〜16060〜15080〜11060—150(b)非结晶性塑料塑料名称成型条件聚苯乙烯(通用ABS树脂聚甲基丙烯酸甲酯聚碳酸酯改性PPO(NoryD硬聚氯乙烯级）料筒180温度〜/℃240200*~*>w*280180^⅛∕220260 240〜280310165∕~*∙三*∙185树脂190温度〜/℃200200<*⅛^240200X^→z230280 250〜300320175^*^-z195模具30〜温度80 /℃40〜8040〜9085〜65—10012040~60注射40〜压力130 /MPa 80〜15070〜15080〜85〜140150100^^150［注1］均为未填充玻璃纤维等的非增强塑料的数据;［注2］树脂温度*是指在料筒内的树脂温度，一般都比料筒温度高，即表示从喷嘴向空中注射的熔融树脂温度。
第1篇摘要：塑料注塑成型是一种重要的塑料加工方法，广泛应用于各个领域。
本文将详细介绍塑料注塑成型工艺的基本原理、流程、设备、模具设计以及质量控制等方面，旨在为从事塑料加工的企业和个人提供参考。
一、引言塑料注塑成型是一种将塑料熔体注入模具腔，在模具内冷却、固化、脱模，从而得到所需形状和尺寸的塑料制品的加工方法。
由于塑料注塑成型具有生产效率高、产品质量稳定、尺寸精度高、表面光洁度好等优点，因此被广泛应用于汽车、电子、家电、日用品、包装等行业。
二、塑料注塑成型工艺的基本原理塑料注塑成型工艺的基本原理是将塑料原料在注塑机的高温、高压下熔化，然后通过注塑机的螺杆或柱塞将其注入到预先设计好的模具腔中，模具腔内的塑料在冷却、固化过程中形成所需的制品。
三、塑料注塑成型工艺流程1. 原料准备：根据制品的要求，选择合适的塑料原料，并进行干燥处理，以去除原料中的水分。
2. 注塑机预热：将注塑机加热至所需的温度，以确保塑料原料在注塑过程中能够充分熔化。
3. 模具预热：将模具加热至所需的温度，以保证塑料在模具内冷却、固化过程中能够达到理想的性能。
4. 注塑：将干燥、预热好的塑料原料加入注塑机料筒，通过螺杆或柱塞的作用将熔融的塑料注入模具腔。
5. 冷却、固化：注塑后的模具在冷却水或冷却空气的作用下，使塑料在模具内冷却、固化。
6. 脱模：当塑料在模具内完全固化后，通过模具的开启、关闭动作，将制品从模具中取出。
7. 后处理：对制品进行检验、清洗、烘干等后处理，以提高制品的质量。
四、注塑设备注塑设备是塑料注塑成型工艺的核心，主要包括注塑机、模具、冷却系统、控制系统等。
1. 注塑机：注塑机是注塑成型工艺的关键设备，主要包括料筒、螺杆、液压系统、控制系统等部分。
2. 模具：模具是注塑成型工艺的重要部件，其质量直接影响到制品的形状、尺寸、表面质量等。
3. 冷却系统：冷却系统主要用于控制模具温度，确保塑料在模具内冷却、固化过程中达到理想的性能。
结晶性塑料的定义：
结晶是指分子排列的规则，冷却后成为结晶构造。
一般塑料的结晶构造是由许多线状、细长的高分子化合物组成的集合体，依分子成正规排列的程度，称为结晶化程度（结晶度），亦谓每条分子只有本分排列整齐，所以结晶性树脂其实只有部分是结晶。
结晶部分占有的比例，即为结晶度。
而结晶化程度可用X线的反射来测量。
有机化合物的构造复杂，塑料构造更复杂，且分子链的构造（线状、毛球状、折迭状、螺旋状等）多变化，致其构造亦因成形条件不同而有很大的变化。
结晶度大的塑胶为结晶性塑料，分子间的引力易相互作用，而成为强韧的塑料。
为了要结晶化及规则的正确排列，故体积变小，成形收缩率及热膨胀率变大。
因此，若结晶性越高，则透明性越差，但强度越大。
结晶性塑料有明显熔点（Tm),固体时分子呈规则排列，强度较强，拉力也较强。
熔解时比容积变化大，固化后较易收缩，内应力不易释放出来，成品不透明，成形中散热慢，冷模生产后收缩较大，热模生产后收缩较小。
相对于结晶性塑料，另有一种为非结晶性塑料，其无明显熔点，固体时分子呈现不规则排列，熔解时比容积变大不大，固化后不易收缩，成品透明性佳，料温越高色泽越黄，成形中散热快，以下针对两者物性进行比较。
结晶性塑料的特性：
1,、分子在结晶构造中紧密的靠在一起，所以结构就更坚实。
密度、强度、刚度、硬度就增加，但透明度降低。
2、结晶性树脂在熔点温度时产生了急剧的比容下降，非结晶性树脂比容在熔点温度没有急剧改变。
比容是指单位质量的体积，单位是cm²/g。
注塑成型的原理和工艺过程
注塑成型是利用注塑机将熔融的塑料材料注入到模具中，使其冷却后形成所需要的塑料制品的加工过程。
注塑成型的工艺过程包括以下几个步骤：
1. 模具制备：根据所需产品的尺寸和形状，设计和制造模具。
2. 加料：将塑料料粒或颗粒状塑料料料放进注塑机的料斗中，通过加热和搅拌使塑料熔化。
3. 注射：在模具的一侧安装注塑机的喷嘴，将已经熔化的塑料以高压状态注射到模具中，填充整个模具腔。
4. 冷却：注射完成后，待塑料在模具中冷却固化。
5. 开模脱模：模具中的塑料已经冷却固化后，打开模具并将成品从模具中取出。
6. 加工处理：根据需要，对成品进行后续的加工处理，如切割、打孔、喷涂等。
注塑成型是一种高效的加工方式，适用于生产大批量的复杂形状的塑料产品。
它的优点包括生产效率高、生产成本低、产品质量稳定，因此得到了广泛应用。
结晶性塑料的特性及其注塑成型的工艺过程结晶性塑料有明显的熔点，固体时分子呈规则排列。
规则排列区域称为晶区，无序排列区域称为非晶区，晶区所占的百分比称为结晶度，通常结晶度在80%以上的聚合物称为结晶性塑料。
常见的结晶性塑料有：聚乙烯PE、聚丙烯PP、聚甲醛POM、聚酰胺PA6、聚酰胺PA66、PET、PBT等。
结晶对塑料性能的影响1)力学性能结晶使塑料变脆(耐冲击强度下降)，韧性较强，延展性较差。
2)光学性能结晶使塑料不透明，因为晶区与非晶区的界面会发生光散射。
减小球晶尺寸到一定程式度，不仅提高了塑料的强度(减小了晶间缺陷)而且提高了透明度，(当球晶尺寸小于光波长时不会产生散射)。
3)热性能结晶性塑料在温度升高时不出现高弹态，温度升高至熔融温度TM时，呈现粘流态。
因此结晶性塑料的使用温度从Tg(玻璃化温度)提高到TM(熔融温度)。
4)耐溶剂性，渗透性等得到提高，因为结晶分排列更加紧密。
影响结晶的因素有哪些？1)高分子链结构，对称性好、无支链或支链很少或侧基体积小的、大分子间作用力大的高分子容易相互靠紧，容易发生结晶。
2)温度，高分子从无序的卷团移动到正在生长的晶体的表面，模温较高时提高了高分子的活动性从而加快了结晶。
3)压力，在冷却过程中如果有外力作用，也能促进聚合物的结晶，故生产中可调高射出压力和保压压力来控制结晶性塑料的结晶度。
4)形核剂，由于低温有利于快速形核，但却减慢了晶粒的成长，因此为了消除这一矛盾，在成型材料中加入形核剂，这样使得塑料能在高模温下快速结晶。
结晶性塑料对注塑机和模具有什么要求1)结晶性塑料熔解时需要较多的能量来摧毁晶格，所以由固体转化为熔融的熔体时需要输入较多的热量，所以注塑机的塑化能力要大，最大注射量也要相应提高。
2)结晶性塑料熔点范围窄，为防止射咀温度降低时胶料结晶堵塞射咀，射咀孔径应适当加大，并加装能单独控制射咀温度的发热圈。
3)由于模具温度对结晶度有重要影响，所以模具水路应尽可能多，保证成型时模具温度均匀。
简单描述塑料注射成型工艺一、聚乙烯（PE）注塑成型工艺PE为结晶性原料，吸湿性极小，不超过0.01%,因此在加工前无需进行干燥处理。
PE分子联链柔性好,键间作用力小，熔体粘性低，流动性极好，因此成型时无需太高压力就能成型出薄壁长流程制品。
PE的收缩率范围大，收缩值大，方向性明显，1DPE收缩率为1.22%左右，HDPE收缩率在1.5%左右。
因此容易变形翘曲，模具冷却条件对收缩率的影响很大，故应该控制好模具温度，保持冷却均匀、稳定。
PE的结晶能力高，模具的温度对塑件的结晶状况有很较大的影响。
模温高，熔体冷却慢，塑件结晶度高，强度也就高。
PE的熔点不高，但比热容较大，因此塑化时仍需要消耗较多的热量，故要求塑化装置要有较大的加热功率，以便提高生产效率。
PE的软化温度范围较小，且熔体易氧化，因此在成型加工中应尽可能避免熔体与氧发生接触，以免降低塑件质量。
PE制件质地较软，且易脱模,因此当塑件有浅侧凹槽时可以强力脱模。
PE熔体的非牛顿性不明显，剪切速率的改变对粘度的影响较小,PE熔体粘度受温度的影响也较小。
PE熔体的冷却速度较慢，因此必须充分冷却。
模具应该有较好的冷却系统。
若PE熔体在注射时采用直接进料口进料,应增大应力和产生收缩不均匀及方向性明显的增大变形，因此应注意选择进料口参数。
PE的成型温度较宽，在流动状态下，温度的少许波动对注塑成型没有影响。
PE的热稳定性较好，一般在300度以下无明显的分解现象，对质量没什么影响。
二、聚氯乙烯（PVC）注塑工艺典型应用范围：供水管道，家用管道，房屋墙板，商用机器壳体，电子产品包装,医疗器械，食品包装等。
化学和物理特性：PVC材料是一种非结晶性材料。
PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。
PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
PVC对氧化剂、还原剂和强酸都有很强的抵抗力。
然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香煌、氯化煌接触的场合。
本文章来源于
结晶性塑料的特性及其注塑成型的工艺过程简介
结晶性塑料有明显的熔点，固体时分子呈规则排列。
规则排列区域称为晶区，无序排列区域称为非晶区，晶区所占的百分比称为结晶度，通常结晶度在80%以上的聚合物称为结晶性塑料。
常见的结晶性塑料有：聚乙烯PE、聚丙烯PP、聚甲醛POM、聚酰胺PA6、聚酰胺PA66、PET、PBT 等。
结晶对塑料性能的影响
1)力学性能
结晶使塑料变脆(耐冲击强度下降)，韧性较强，延展性较差。
2)光学性能
结晶使塑料不透明，因为晶区与非晶区的界面会发生光散射。
减小球晶尺寸到一定程式度，不仅提高了塑料的强度(减小了晶间缺陷)而且提高了透明度，(当球晶尺寸小于光波长时不会产生散射)。
3)热性能
结晶性塑料在温度升高时不出现高弹态，温度升高至熔融温度TM时，呈现粘流态。
因此结晶性塑料的使用温度从Tg(玻璃化温度)提高到TM(熔融温度)。
4)耐溶剂性，渗透性等得到提高，因为结晶分排列更加紧密。
影响结晶的因素有哪些？
1)高分子链结构，对称性好、无支链或支链很少或侧基体积小的、大分子间作用力大的高分子容易相互靠紧，容易发生结晶。
2)温度，高分子从无序的卷团移动到正在生长的晶体的表面，模温较高时提高了高分子的活动性从而加快了结晶。
3)压力，在冷却过程中如果有外力作用，也能促进聚合物的结晶，故生产中可调高射出压力和保压压力来控制结晶性塑料的结晶度。
4)形核剂，由于低温有利于快速形核，但却减慢了晶粒的成长，因此为了消除这一矛盾，在成型材料中加入形核剂，这样使得塑料能在高模温下快速结晶。
结晶性塑料对注塑机和模具有什么要求
1)结晶性塑料熔解时需要较多的能量来摧毁晶格，所以由固体转化为熔融的熔体时需要输入
较多的热量，所以注塑机的塑化能力要大，最大注射量也要相应提高。
2)结晶性塑料熔点范围窄，为防止射咀温度降低时胶料结晶堵塞射咀，射咀孔径应适当加大，并加装能单独控制射咀温度的发热圈。
3)由于模具温度对结晶度有重要影响，所以模具水路应尽可能多，保证成型时模具温度均匀。
4)结晶性在结晶过程中发生较大的体积收缩，引起较大的成型收缩率，因此在模具设计中要认真考虑其成型收缩率
5)由于各向异性显著，内应力大，在模具设计中要注意浇口的位置和大小，加强筋和位置与大小，否则容易发生翘曲变形，而后要靠成型工艺去改善是相当困难的。
6)结晶度与塑件壁厚有关，壁厚冷却慢结晶度高，收缩大，易发生缩孔、气孔，因此模具设计中要注意控制塑件壁厚的控制
结晶性塑料的成型工艺
1)冷却时释放出的热量大，要充分冷却，高模温成型时注意冷却时间的控制。
2)熔态与固态时的比重差大，成型收缩大，易发生缩孔、气孔，要注意保压压力的设定
3)模温低时，冷却快，结晶度低，收缩小，透明度高。
结晶度与塑件壁厚有关，塑件壁厚大时冷却慢结晶度高，收缩大，物性好，所以结晶性塑料应按要求必须控制模温。
4)各向异性显著，内应力大，脱模后未结晶折分子有继续结晶化的倾向，处于能量不平衡状态，易发生变形、翘曲，应适当提高料温和模具温度，中等的注射压力和注射速度。
