下载文档原格式
常用塑料的注塑工艺一、聚乙烯-PE1．物理特性：一般常用聚乙烯为高密聚乙烯HDPE密度熔点130℃,低密聚乙烯LDPE 密度熔点120℃;2．工艺特性：①结晶型聚合物,有明显的熔点,软化温度范围窄3—5℃②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显,所以在注塑成型时先从注塑压力方面考虑;但过高的剪切速率会出现熔体破裂现象,在制品表面出现毛糙、斑纹等熔体破裂现象.③乙烯吸水性低,含水小于℅,生产时可以不进行干燥处理.如储藏不当引起水分过量可在70-80℃温度下干燥1-2h;④收缩率大且方向性明显,制品易翘曲变形;HDPE收缩率℅,LDPE收缩率2-5℅,收缩率一般视制品壁厚而定,制品壁厚越大收缩率越大;⑤聚乙烯对注塑机无特殊要求,一般均可使用;3．制品与模具①制品制品的壁厚与熔体的流动长度有关,而聚乙烯的流动性又随密度的不同有所不同,因此在选择制品厚度时需充分考虑流动比,低密聚乙烯的流长比为280:1,高密度聚乙烯的流长比为230:1;在选择制品的壁厚时,应考率收缩率的影响,从有利于熔体流动、减少制品收缩的角度出发,一般聚乙烯的壁厚应在之间;②模具的排气孔槽深度应控制在以下;4．树脂准备注塑用的聚乙烯为了保证制品有一定的机械强度,通常选用熔体指数稍底的品级,而对于强度要求不高、薄壁、长流程的制品,熔体指数相应选择大些,熔体指数MI 是在温度为190℃,负荷为2160g下,10分钟内熔体通过孔径为,长度为8mm孔的克数;熔体指数值越小,树脂的分子量就越大,流动性就越差;5．成型工艺①注塑温度注塑温度应根据注塑制品实际情况来确定,一般低密聚乙烯料筒温度在160-220℃之间,高密聚乙烯在175-240℃之间;在料筒温度分布上喷嘴和加料段温度低一些,比计量段和压缩段低20℃左右,如果加料段温度过高,有可能造成物料粘附在螺杆上,造成加料不畅;高的料筒温度可以改善熔体的流动性,但能造成制品大的收缩;②注塑压力和注塑速度一般聚乙烯对注塑压力和注塑速度无特殊要求,一般选择视制品情况而定,但大的注射速度会造成熔体破裂现象;③模具温度模具温度的高低对聚乙烯制品有较大的影响,即模具温度高,熔体冷却速度慢,制品的结晶度高,硬度、刚性均有提高,但制品的收缩相应加大,易出现缩痕;模具温度低,熔体冷却速度快,所得制品结晶度低,透明性增加,呈现柔韧性,但相应内应力增加,收缩的各向异性明显,易出现翘曲变形;通常低密聚乙烯的模具温度为35-55高密聚乙烯60-70在选取时应注意制品要求;二、聚丙烯缩写代号PP1．物理特性密度：熔点：164-170℃2.工艺特性①聚丙烯为结晶性聚合物,其结晶度达50-70℅有明显的熔点.②热稳定性好,分解温度可达300℃以上,与氧接触的情况下,树脂在260℃可变黄;③聚丙烯的熔体流动性要比聚乙烯要好,其中压力对熔体粘度的影响要比温度明显;④熔体弹性较大且冷凝速度快,易产生内应力,同时成型收缩率比较大℅并具有各向异性.⑤着色剂会增加制品的收缩.3.制品与模具①制品的厚度应充分考虑熔体充模的可能性,聚丙烯熔体的最大流长比为250:1,熔体流动性较好,制品壁厚可在选取.②由于聚丙烯流动性较好,在成型过程中易出现排气不良现象,故可射排气孔槽深度不超过;⒋原料准备注塑级的聚丙烯熔指数为MI=1-10,选用较高的熔指数是为了提高熔体的流动性,减少制品内应力,减少制品翘曲;聚丙烯成型的允许含水量为℅,因此在成型加工之前对原料颗粒可不做干燥处理,如水分含量过高可在80-100℃的温度下干燥小时即可;5．成型工艺①注射温度注射温度的提高有利于减小熔体粘度,但会增加制品的收缩,一般对聚丙烯的料筒温度应控制在200-270℃之间选择;②注塑压力随着注塑压力的提高,剪切速率加大会使熔体粘度明显下降,注塑压力的提高对制品的冲击韧性、拉伸强度无不利影响,而且有利于相对伸长率,特别是成型收缩率有较大改善;因此聚丙烯在注塑时选用较高注塑压力;③模具温度模具温度的变化对聚乙烯制品有很大影响：模具温度低：制品的结晶度降低,制品表面韧性增强,收缩率低,光洁度下降,面积较大较厚制品有翘曲倾向;模具温度高：制品结晶度高,制品硬度和刚性增加,表面光洁度好,但易产生溢边、凹痕收缩率大的问题;在一般箱式制品模具的模温要求型心温度略高于模腔温度约5℃,防止制品向不利的方向变形;三、聚苯乙烯名称缩写PS相对密度：软化点:95℃1．工艺特性①聚苯乙烯属于无定型聚合物,无明显熔点,熔体温度的范围较宽且热稳定性较好,约在95℃开始软化,120-180℃之间成为流体,300℃开始分解.②聚苯乙烯的比热容比较低,加热流动和冷却固化都比较快,流体粘度适中,且流动性好,易于成型.可以通过改变料筒温度和注塑压力来改变熔体流动性.③制品应力大,易碎裂是聚苯乙烯加工中的最大难题,这除了与材料本身分子量分布不均,低分子物残留过多,分子链成刚性质脆,收缩系数不均有关外,还与模具及制品设计和成型工艺有关;注塑成型设备聚苯乙烯对注塑设备无特殊要求,一般的螺杆机都可生产;2．制品与模具设计①由于聚苯乙烯的热膨胀系数与金属相差较大,因此在聚苯乙烯制品中不适宜有金属嵌件的存在,否则当制品使用环境发生变化时,制品易应力开裂;②与其他塑料一样,聚苯乙烯制品的壁厚与熔体的流动性,以及制品的性能有关,制品越厚熔体的流动阻力越小,但随之而来的收缩和应力也增加,所以聚苯乙烯的制品壁厚不宜太厚,当然也不能太薄,当制品的壁厚小于时熔体流动困难,易出现制品填充不足现象;鉴于聚苯乙烯的流长比为200：1,所以制品壁厚一般在1-4之间选择为佳;③聚苯乙烯的成型收缩率为;④排气孔槽的深度应控制在以下;⑤为了减少制品中的内应力,要求模具温度应尽可能一致,各部分温差应控制在8-6℃之内,否则制品出模时易开裂,或制品上出现水波纹;3．原料准备聚苯乙烯的吸水性较低小于%而成型加工中所允许的含水量为%,一般加工前不需干燥处理,如果含湿量很高可在70-80的热风循环干燥箱内进行的,干燥时间约为小时,如用粉碎料时加入15-30%之间为宜.4.成型工艺①注塑温度聚苯乙烯的注塑温度根据制品的不同应在140-260℃选择,当料筒温度高时,熔体流动性提高有利于充模,使制品的透明性提高,但时制品的冲击强度下降,当原料分解时,制品浇口处有气泡,制品变黄,浑浊出现银丝.从有利制品透明和提高生产率的角度出发,料筒温度应在180-215℃之间选择为宜,一般喷嘴和加料段温度低于压缩和计量段20℃为宜;②注塑压力大的注塑压力对聚苯乙烯的熔体充模是有利的,随着注塑压力的增加对制品的冲击强度无不利影响,成型收缩率下降,但制品的内应力增加使制品在脱模或使用过程中发生开裂,注塑压力可以在60-150MPA范围内选取;③注塑速度较高的注塑速度不仅会使模腔内的空气难以及时排出,而且会使制品表面不洁,透明性变差,冲击强度下降,较大的剪切力会导致制品中的应力增加,因此在不发生波纹和溶接痕的情况下尽量减小注塑速度;④模具温度使用要求较高的制品采用模具加温的方法,模具温度在50-60℃之间选择,最高温度不超过70℃,模腔型芯温差不超过3-6℃;对一般制品采用低模温成型,用后处理的方法消除内应力;5．成型中注意事项①树脂、模具、注塑机料筒、螺杆、喷嘴必须清洁,无灰尘杂质;②使用粉碎料时混合不能超过15-30%,注意粉碎料的使用次数多次使用会导致聚苯乙烯变色;③制品后处理为了消除制品内应力,防止制品开裂,当对制品进行后处理,制品壁厚≤6mm时,在空气或水中取温度60-70℃,处理30-60分钟；当制品壁厚大于6mm 时则取70-78℃,处理120-300分钟;四、ABSABS塑料是由丙烯晴A-丁二烯B-苯乙烯S三种单体组分经接枝共聚而成,其密度通用级,丙烯晴含量的增加是为了改善ABS的耐油性和耐化学性；丁二烯的增加是为了提高ABS的冲击韧性；苯乙烯的添入是为了增加ABS的熔体流动性;1．工艺特性通常160℃以上即可成型,270℃以上ABS中的橡胶相开始分解,制品变黄出现银丝;ABS的粘度对剪切特别敏感,剪切力增大时粘度急剧降低,所以ABS制品可以采用点浇口;2．注塑设备①每次注塑量应取设备最大注塑量的50-75%；②可选用敞开式或加长喷嘴长度不超过150mm,避免使用自锁式喷嘴,以降低流程或引起物料变色；③对于阻燃级ABS要求控温系统工作灵敏;3．制品与模具ABS流长比为190：1,制品厚度通常是之间选取,在模具设计时应避免制品薄厚不均;为了防止在充模过程中出现排气不良、制品灼伤、容接线等问题应在模具上开设排气槽,排气孔槽深不应超过;原料准备ABS树脂吸湿性并不是很高,在加工允许值%左右,但一般ABS原料在生产时都必须干燥,干燥温度在80-85℃之间,干燥2-4小时,注意开启风机避免原料熔结,如原料中含水分过高制品会出现银丝.4．成型工艺①注塑温度高的料筒温度可以提高熔体的流动性,有利于充模,但过高的料筒温度容易使物料分解,ABS的分解受时间和温度的双重影响,一般温度超过250℃物料就开始变黄.在实际生产中ABS料温为180-230℃之间选择,计量段和喷嘴温度的设定应特别注意,不良的设置会造成,溢料、银丝、变色、光泽不佳、溶接痕明显等;⒌注射压力ABS的流动性较差,注塑时需要较大的注塑压力,但过大的注塑压力会造成脱模困难或脱伤,以及给制品带来大的内应力;ABS注塑压力除了与制品厚度、设备类型有关外,还与原料品级有关;一般对薄壁、长流程、小浇口的制品或耐热级、阻燃级的树脂,要求注塑压力较高,可达130-150MPA;⒍注塑速度注塑速度对ABS熔体的流动性的改变有一定的影响,注塑速度慢,制品表面会出现波纹,熔结不良；注塑速度过快,易出现排气不良,制品烧焦,表面光洁度不佳,同时影响制品内部质量,所以一般采用中低速为宜;⒎模具温度随着对制品的要求不同,可以选择不同的模具温度,一般对制品表观和性能要求较高的制品模具温度可控制在60℃以上,要求模腔和型芯的温差不超过10℃,对于深孔制品或形状较复杂的制品,要求模腔的温度比模芯的温度略高一些,有利于脱模;五、硬聚氯乙烯PVC聚氯乙烯受温度的影响易生成氯化氢,而氯化氢的产生对树脂有催化的作用,导致树脂变色分解;1．工艺特性①聚氯乙烯为无定型高聚物,它没有明显的熔点,60℃以上开始变软,100-150℃呈粘弹态,150℃以上呈粘流态,一般200℃以上开始分解,分解时有腐蚀及刺激性气体溢出;②聚氯乙烯的热稳定性较其他塑料要差,无论时间或温度都有导致其分解的倾向,特别在高温下同金属物质接触更易分解,这时应严格控制温度;③硬聚氯乙烯流动性较差,因此在短时间内充满模腔较困难,因此需要较大的注塑压力,同时为了避免溶体破裂现象,在成型中易采用高压低速注塑;④因氯化氢有腐蚀性,应做好模具及注塑机料筒螺杆的防腐工作;⑤由于聚氯乙烯的吸水性很小,通常在以下,故对要求不高的制品可以不进行干燥处理;2．成型设备①作好注塑机的料筒、螺杆的防腐;②设备的温控系统反应灵敏;③螺杆可选用长径比L/D为18-23压缩比C/R为2左右,螺杆头呈尖头,减少物料停留的可能性.④由于聚氯乙烯的粘度较大,为了减少流动阻力,在成型中一般选用较大孔径直径为4-10mm通用喷嘴或延伸喷嘴,并配加温控制装置;3．制品与模具①制品壁厚应避免薄厚不均,以免造成收缩不均,溶体的流长比为100：1,制品壁厚不低于大都在之间;②硬聚氯乙烯的成型收缩率因添加剂的种类引用量不同而异,通常为;4．原料准备聚氯乙烯的允许含水量可达%,要求不高的制品可不进行干燥处理,如果原料中含水量过高会造成制品表面光洁度变差,甚至出现银丝气泡等缺陷,这时可以在90-100℃的热风循环干燥箱中干燥小时,时间不宜过长以免造成料粒粘结或出现变色.5.成型工艺①注塑温度在注塑中,由于聚氯乙烯的熔融温度和分解温度非常接近,可供选择的范围小,同时溶体的热稳定性还要受时间、用料量、剪切摩擦热等多种因素的影响,因此温度控制稍有不当急易造成分解,硬聚氯乙烯的成型温度为160-190℃之间,温度超过200℃分解;过高的喷嘴温度会造成熔体通过时摩擦过热分解,过低的温度会造成喷嘴堵塞,一般喷嘴温度比计量段低10-20℃;②注塑压力因聚氯乙烯的熔体粘度较大,又受温度的限制,注塑压力对聚氯乙烯的充模起决定性作用,在模具、设备允许的条件下宜采用高压注塑,一般在90MPA以上,充模速度快,所得制品表面收缩小,熔结痕改善,但会出现排气不良,制品上有气泡,特别浇口较小的情况下,熔体高速通过时将产生很高的摩擦热,从而使物料降解,制品上出现烧焦、变黄、银丝等缺陷;因此硬聚氯乙烯一般都采用高压低速注塑;③模具温度通冷水控制模具温度,模温不超过40℃；加热控制模温,模温不超过60℃;④螺杆转速在正常的情况下螺杆旋转的机械能,可使料筒温度增加10-50℃,这就有可能使物料降解,机械能的大小与螺杆的转速密切相关,转速高机械能就相应的增加,所以硬聚氯乙烯的螺杆转速不宜过高,一般在20-50r/min的范围内;⑤成型周期由于硬聚氯乙烯的降解不仅与温度有关还与受热时间有关,在成型过程中尽量降低物料在料筒中的停留时间;6．注意事项①对于料筒内所存物料为聚苯乙烯、ABS时可在聚氯乙烯加工温度下,直接用聚氯乙烯清洗料筒并加工成型,如果料筒内所存物料的成型温度超过聚氯乙烯所允许的范围,或为其他热敏塑料,应先用聚苯乙烯或聚乙烯进行清洗料筒,然后进行聚氯乙烯加工;②在料筒升温过程中,应密切注意升温情况,当温度达到工艺要求后必须开启设备进行对空注射,而不可在料筒内恒温一段时间,当对空射出的物料光洁明亮,说明物料塑化良好可以进行生产;③在成型过程中,每次注塑量应严格控制,前后成型周期应尽可能一致,注塑机的油路油温应保持稳定;④在注塑时,如发现制品上有棕色条纹出现说明物料已经过热降解;⑤停机时应把料筒中的硬聚氯乙烯排干净,并用聚苯乙烯或ABS进行清洗方可停机;⑥加工聚氯乙烯时应保持室内通风良好,如若出现树脂分解时,则必须及时打开门窗,排除遭污染空气;六、聚酰胺PA聚酰胺俗称-尼龙,它现在有不下数十个品种,但常用的有PA6PA66PA46这几个品种的性质大致相似,可在一起讨论;1．工艺特性①吸水性尼龙树脂都有从空气中吸收水分的倾向,当吸水为1%时,尼龙6的尺寸变化率为%,尼龙66的变化率为%,因此对于尺寸要求较高的制品,应注意选择吸水性较低的品种;②结晶性除透明尼龙外,尼龙熟知大都为结晶高聚物,结晶度高,制品拉伸强度、耐磨性、硬度、润滑性等项性能有所提高,热膨胀系数和吸水性趋于下降,但对透明度以及抗冲击性能有所不利;③流动性由于尼龙大都为结晶性材料,当温度超过熔点后,其溶体粘度一般都显得比较低,流动性好,应防止溢边的发生;同时由于溶体冷凝速度快,应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象;④收缩率与其他结晶塑料相似,尼龙树脂存在收缩率较大的问题;2．成型设备尼龙成型时,主要注意防止“喷嘴的流涎现象”,因此对尼龙料的加工一般选用自锁式喷嘴;3．制品与模具①制品的壁厚尼龙的流长比为150-200之间,尼龙的制品壁厚不底于一般在之间选择,而且制品的收缩与制品的壁厚有关,壁厚越厚收缩越大;②排气尼龙树脂的溢边值为左右,所以排气孔槽应控制在以下;③模具温度ⅰ、制品壁厚大于5mm的应采用加热控制,模温PA6110℃、PA66120℃、PA46120-130℃;ⅱ、制品厚度小于5,要求制品有一定的柔韧性的一般采用冷水控温;⒋料的准备尼龙的吸水性较大加工水分允许含量%,吸水后的尼龙在成型过程中,表现为熔体粘度急剧下降并混有气泡银丝,而且制品机械强度下降;在干燥过程中,由于酰胺基团对氧比较敏感,在高温下易发生高温变色;5.成型工艺①料筒温度因尼龙是结晶型聚合物,所以熔点明显,尼龙类树脂在注塑时所选择的料筒温度同树脂本身的性能、设备、制品的形状因素有关;一般尼龙6的溶体温度最低为225℃,尼龙66为260℃;由于尼龙的热稳定性较差,所以不宜高温长时间在料筒中停留,以免引起物料变色发黄,同时由于尼龙的流动性较好,温度超过其熔点后就流动迅速;②注射压力尼龙溶体的粘度低,流动性好,但是冷凝速度较快,在形状复杂和壁厚较薄的制品上易出现不足问题,故还是需要较高的注射压力;通常压力过高,制品会出现溢边问题；压力过低,制品会产生波纹、气泡、明显的熔结痕或制品不足等缺陷,大多数尼龙品种的注射压力不超过120MPA,一般在60-100MPA范围内选取是满足大部分制品的要求,只要制品不出现气泡、凹痕等缺陷,一般不希望采用较高的保压压力,以免造成制品内应力增加;③注射速度对尼龙而言,注塑速度以快为益,可以防止因冷却速度过快而造成的波纹,充模不足问题;快的注射速度对制品的性能影响并不突出;④模具温度模具温度对结晶度及成型收缩率有一定的影响,高模温结晶度高、耐磨性、硬度、弹性模量增加、吸水性下降、制品的成型收缩率增加；低模温结晶度低、韧性好、伸长率较高;6．成型中注意事项①再生料的使用最好不超过三次,以免引起制品变色或机械物理性能的急剧下降,用量应控制在25%以下,过多会引起工艺条件的波动,再生料与新料混合必须进行干燥;②安全须知尼龙类树脂开机时应首先开启喷嘴温度,然后在给料筒加温,当喷嘴阻塞时,切忌面对喷孔,以防料筒内的溶体因压力聚集而突然释放,发生危险;③脱模剂的使用使用少量的脱模剂有时对气泡等缺陷有改善和消除的作用;尼龙制品的脱模剂可选用硬脂酸锌和白油等,也可以混合成糊状使用,使用时必须量少而均匀,以免造成制品表面缺陷;④制品的后处理尼龙制品的后处理是为了防止、消除制品中的残留应力或因吸湿作用所引起的尺寸变化;后处理方法有热处理法和调湿法两种;1.热处理常用方法在矿物油、甘油、液体石蜡等高沸点液体中,热处理温度应高于使用温度10-20℃,处理时间视制品壁厚而异,厚度在3mm以下为10-15分钟,厚度为3-6mm时间为15-30分钟,经热处理的制品应注意缓慢冷却至室温,以防止骤冷引起制品中应力重新生成;2.调湿处理调湿处理主要是对使用环境湿度较大的制品而进行的,其办法有两种：一沸水调湿法,二醋酸钾水溶液调湿法醋酸钾与水的比例为:1,沸点121℃,沸水调湿法简便,只要将制品放置在湿度为65%的环境下,使其达到平衡吸湿量即可,但时间较长,而醋酸钾水溶液调湿法的处理温度为80-100醋酸钾水溶液调湿法,处理时间主要取决制品壁厚,当壁厚为时约2小时,3mm为8小时,6mm为16-18小时.七、PET加工温度:260-300℃,分解温度305℃,含水量不超过%,推荐使用干燥形式为除湿式干燥机,空气温度120-135℃,空气露点-18℃,空气流速干燥时间4-6小时;PET注塑制品常见缺陷及处理：1．制品中有气泡；分析：气泡在制品中,气泡有时成白色,制品表面没有银丝,出现这一现象的原因是塑化不完全,有生料注入制品中,因无银丝说明料筒后段塑化不好,如果制品表面中既有气泡又有银丝,这说明料筒整段都塑化不好,根据出气泡的位置来判断料筒那段塑化不好;产生原因：加水口料料粒不均；整个循环周期过短；料筒后段料温过低；螺杆转速过快；2．制品有银丝产生原因：料温过高原料分解；熔融的原料在料筒中停留时间过长原料分解；原料塑化不好有生料注入模腔；热流道温度过高原料分解；料中含水分过高受热产生气泡；防延过大制品中夹杂气泡；3．制品部分变白,特别是制品底部或下部产生原因：料温过低,料温靠近PET结晶温度190℃,结晶度过高使制品变白及制品底部浑浊;解决方法：视变白的位置提高相应料温,如果制品底部变白是热流道温度低,提高温度；下半部变白料筒温度低,提高料筒温度;4．制品变黄产生原因:料温过高分解或在料筒内停留时间过长;⒌制品同轴度低产生原因:注塑压力过大;保压压力过大且时间过长;塑化背压过大;6．制品变形产生原因:模具温度不均,使制品各部收缩不均;制品冷却时间不够;7．制品内壁缩水产生现象及原因:制品内壁有波纹,使制品壁厚不均,产生原因为模具形芯温度过高;8．水波纹产生现象及原因:制品壁有明显波纹,产生原因是模具温度过低,模温不均,注塑速度过慢;八、聚碳酸脂PC1．工艺特性①熔体的流动性对温度敏感,对压力不敏感,接近牛顿流体,属于粘度温度敏感型;②可视为非结晶型聚合物,没有明显的熔点,溶体粘度高,流动困难,要求模具流道浇口短而粗,以减少压力损失,同时需要较高的注塑压力;③高温下树脂易水解,制品上产生银丝,树脂在加工之前要进行干燥,使含水量在%以下,在加工过程中应注意树脂的保温防止树脂从新吸湿;④制品易开裂,在加工时注意消除制品内应力,如提高模具温度,对制品进行后处理;2．塑成型设备①设备容量要求制品的最大注塑量不超过注塑机公称容积的60-70%②螺杆螺杆的长径比L/D为15-20,压缩比2-3;③温控仪表要求温控仪表在400℃-0℃之间自由调节;。

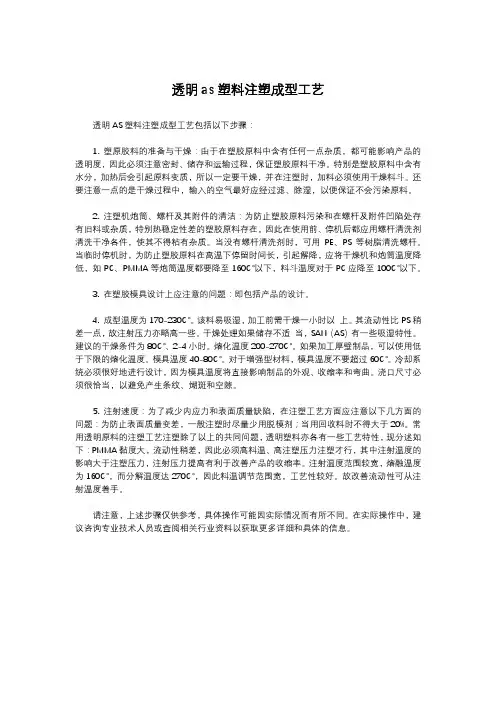

透明as塑料注塑成型工艺透明AS塑料注塑成型工艺包括以下步骤：1. 塑原胶料的准备与干燥：由于在塑胶原料中含有任何一点杂质，都可能影响产品的透明度，因此必须注意密封、储存和运输过程，保证塑胶原料干净。
特别是塑胶原料中含有水分，加热后会引起原料变质，所以一定要干燥，并在注塑时，加料必须使用干燥料斗。
还要注意一点的是干燥过程中，输入的空气最好应经过滤、除湿，以便保证不会污染原料。
2. 注塑机炮筒、螺杆及其附件的清洁：为防止塑胶原料污染和在螺杆及附件凹陷处存有旧料或杂质，特别热稳定性差的塑胶原料存在，因此在使用前、停机后都应用螺杆清洗剂清洗干净各件，使其不得粘有杂质。
当没有螺杆清洗剂时，可用PE、PS等树脂清洗螺杆。
当临时停机时，为防止塑胶原料在高温下停留时间长，引起解降，应将干燥机和炮筒温度降低，如PC、PMMA等炮筒温度都要降至160℃以下，料斗温度对于PC应降至100℃以下。
3. 在塑胶模具设计上应注意的问题：即包括产品的设计。
4. 成型温度为170-230℃。
该料易吸湿，加工前需干燥一小时以上。
其流动性比PS稍差一点，故注射压力亦略高一些。
干燥处理如果储存不适当，SAN（AS）有一些吸湿特性。
建议的干燥条件为80℃、2-4小时。
熔化温度200-270℃。
如果加工厚壁制品，可以使用低于下限的熔化温度。
模具温度40-80℃。
对于增强型材料，模具温度不要超过60℃。
冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。
浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。
5. 注射速度：为了减少内应力和表面质量缺陷，在注塑工艺方面应注意以下几方面的问题：为防止表面质量变差，一般注塑时尽量少用脱模剂；当用回收料时不得大于20%。
常用透明原料的注塑工艺注塑除了以上的共同问题，透明塑料亦各有一些工艺特性，现分述如下：PMMA黏度大，流动性稍差，因此必须高料温、高注塑压力注塑才行，其中注射温度的影响大于注塑压力，注射压力提高有利于改善产品的收缩率。
塑料中常用透明原料的特性及注塑工艺随着现代工业的不断发展，塑料制品在我们日常生活中已经经常出现。
塑料具有高强度、抗冲击性、耐腐蚀、无毒有害等优点，不仅广泛应用于工业、医疗、农业以及家庭日用品等领域。
其中，透明塑料是一种非常重要的塑料制品，包括PMMA、PC、PET、PVC等，因其具有良好的透明度、耐热性、机械强度、抗紫外线、阻燃性能等优点，被广泛应用于汽车、航空航天、电子产品、玻璃等领域。
一、透明塑料的特性1、PMMA（聚甲基丙烯酸甲酯）：常用的透明材料之一，具有透明度高、质轻、硬度高、抗震性好和综合机械性能好等特点。
PMMA的缺点是容易产生静电，不耐高温和紫外线。
2、PC（聚碳酸酯）：PC虽然耐冲击、透光性好、气密性强，但容易吸潮变质，且其裂纹易于扩展，易发生光老化失去透明度。
3、PET（聚对苯二甲酸乙二醇酯）: PET受到高温影响时。
结晶量也随之增加，提高耐冲击性，不过透明度会下降，同时，在PET的制备时也会分解产生有害物质，比较不适合使用于婴幼儿产品制造。
4、PVC（聚氯乙烯）:PVC透明塑料的透明度较低，但是具有廉价、可成型性高的优点，在玩具、鞋材、地毯等领域应用较多。
二、透明塑料的注塑工艺透明塑料的注塑工艺难度较大，因为透明材料对气泡、流痕、水痕、气息、刮痕等缺陷较为敏感，下面介绍一些注塑工艺中需要注意的事项：1、温度控制：塑料的注塑温度是注塑工艺的核心，温度过低会导致物料凝固不良，温度过高会导致物料变色、分解、产生气泡等缺陷，因此在注塑过程中需要严格控制物料温度。
2、模具浇口：透明塑料注塑时需要保证浇口圆滑，不得有任何残留物，避免在注塑过程中留下印记。
3、机器选择：注塑机的选择对于透明塑料的制作非常重要，一款好的注塑机应该具有良好的压力控制和稳定的作息时间，以确保注塑物料达到良好的效果。
4、注塑压力控制：在注塑过程中需要注意压力控制，避免产生非理性的压力过大或是过小而造成的影响。
总结：综上所述，透明塑料具有很高的应用价值，但也有自身的特点和制造难度。
注塑常用原料的性能与加工工艺特点注塑是一种常见的塑料加工方法，常用于制造各种塑料制品。
不同的塑料原料具有不同的性能和加工工艺特点。
下面将介绍几种常用的注塑原料以及它们的性能和加工特点。
1. 聚丙烯（PP）：聚丙烯是一种具有良好韧性和耐化学腐蚀性的热塑性塑料。
它具有较高的熔点和热变形温度，因此在注塑过程中需要相对较高的熔融温度和压力。
聚丙烯在注塑加工中容易流动，尺寸稳定，且易于模具成型。
同时，聚丙烯可回收利用，具有环保特点。
2. 聚苯乙烯（PS）：聚苯乙烯是一种常见的透明塑料。
它具有较低的熔点和热变形温度，易于熔融和注塑成型。
然而，聚苯乙烯在注塑过程中容易受热破坏和变形，因此在注塑加工中需要控制好熔融温度和冷却时间，以确保产品的质量。
3. 聚丙烯酸甲酯（PMMA）：聚丙烯酸甲酯是一种具有良好透明度和耐候性的塑料。
它具有较高的熔点和粘度，注塑时需要较高的加工温度和压力，以确保充分熔化和完整充型。
PMMA还具有良好的刚性和耐化学性，可用于制造透明的塑料产品。
4. 聚乙烯（PE）：聚乙烯是一种常见的塑料，具有良好的柔韧性和机械强度。
它具有较低的熔点和粘度，易于熔融和注塑成型。
聚乙烯在注塑过程中容易流动，可用于制造各种形状的产品。
总的来说，不同的注塑原料具有不同的性能和加工工艺特点。
在进行注塑加工时，需要根据原料的特性和要求来选择合适的温度、压力和冷却时间，以确保产品的质量和成型效果。
同时，还需要注意原料的回收利用和环保性能，以实现可持续发展。
在注塑加工中，还存在其他一些常用的塑料原料，下面将继续介绍它们的性能和加工工艺特点。
5. 聚碳酸酯（PC）：聚碳酸酯是一种具有良好透明性和耐冲击性的塑料。
它具有较高的熔点和熔融粘度，因此在注塑加工过程中需要较高的温度和压力。
聚碳酸酯的熔融温度接近其热分解温度，因此在加工过程中要注意控制好温度和冷却速率，以防止产生气泡和烧结现象。
6. 聚乙烯醇（PVA）：聚乙烯醇是一种水溶性的塑料，具有良好的耐溶解性和粘接性。
透明塑胶材料透明塑胶材料是一种具有透明性能的塑料制品，通常用于制造透明的包装材料、日常用品、医疗器械等。
透明塑胶材料具有优良的透明度和良好的加工性能，因此在各个领域都有着广泛的应用。
首先，透明塑胶材料的种类繁多，主要包括聚丙烯（PP）、聚碳酸酯（PC）、聚苯乙烯（PS）、聚甲基丙烯酸甲酯（PMMA）等。
不同种类的透明塑胶材料具有不同的特性和用途。
例如，聚丙烯具有良好的透明度和耐热性，适用于制作耐热的透明容器；聚碳酸酯具有优异的抗冲击性和耐候性，适用于制作耐冲击的透明制品；聚苯乙烯具有良好的透明度和加工性能，适用于制作透明包装材料等。
其次，透明塑胶材料具有良好的透明度和光学性能。
透明塑胶材料的透明度通常通过透光率来衡量，透光率越高，材料的透明度越好。
透明塑胶材料不仅具有良好的透明度，还具有良好的光学性能，能够有效地传递光线，因此在制作光学器材、显示器件等方面有着广泛的应用。
另外，透明塑胶材料具有良好的加工性能和成型性能。
透明塑胶材料通常采用注塑、挤出、吹塑等加工工艺进行成型，能够制作出各种复杂的形状和结构。
透明塑胶材料的成型性能良好，能够满足不同产品的成型要求，因此在制作各种透明制品时具有较大的灵活性。
最后，透明塑胶材料在医疗器械、食品包装、电子产品等领域有着广泛的应用。
在医疗器械领域，透明塑胶材料通常用于制作输液管、药品包装、手术器械等，具有良好的透明度和生物相容性；在食品包装领域，透明塑胶材料通常用于制作食品包装盒、饮料瓶等，能够有效展示食品的外观和品质；在电子产品领域，透明塑胶材料通常用于制作手机屏幕、平板电脑外壳等，具有良好的光学性能和抗刮擦性能。
综上所述，透明塑胶材料具有良好的透明度、光学性能、加工性能和应用性能，因此在各个领域都有着广泛的应用前景。
随着科技的不断进步和人们对产品外观质量要求的提高，透明塑胶材料必将在未来得到更广泛的应用和发展。
pctg是什么?pctg塑料是什么?pctg塑胶原料是什么?pctg是什么?pctg塑料是什么?pctg塑胶原料原料是什么?PC TG 一种透明塑料，是一种非晶型共聚酯，PC TG常用的共聚单体为1,4-环己烷二甲醇(CHDM)，全称为聚对苯二甲酸乙二醇酯-1,4-环己烷二甲醇酯。
它是由对苯二甲酸(T PA)、乙二醇(EG)和1,4-环己烷二甲醇(CHDM)三种单体用酯交换法缩聚的产物，与PE T比较多了1,4-环己烷二甲醇共聚单体，与PC T比多了乙二醇共聚单体，因此，PCTG的性能和PE T、PCT大不相同。
PCTG是一种非结晶型共聚聚酯，随着共聚物中CHDM的增加，熔点下降，玻璃化温度上升，结晶度下降，最后形成无定形聚合物。
一般PCTG中CHDM的含量在30%-40%较适宜。
PCTG应用及特性具有较好的粘性、透明度、颜色、耐化学药剂、和抗应力白化能力。
可很快热成型或挤出吹塑成型。
粘度比丙烯酸(亚克力)好。
PCTG是一种非晶型共聚酯，其制品高度透明，抗冲击性能优异，特别适宜成型厚壁透明制品，其加工成型性能极佳，能够按照设计者的意图进行任意形状的设计，可以采用传统的挤出、注塑、吹塑及吸塑等成型方法，可以广泛应用于板片材、高性能收缩膜、瓶用及异型材、化妆品包装等市场，同时其二次加工性能优良，可以进行常规的机加工修饰。
伊士曼PCTG等产品国内主要代理商目前有上海联模化工等。
1.PCTG产品简介PET树脂是由二元醇（乙二醇，EG）与二元酸（对苯二甲酸，TPA）缩聚而成线型均聚聚酯，而共聚聚酯是用醇或酸改性的聚酯，有PET G、PCTG和PCTA以及可降解的共聚聚酯。
PCTG是一种非结晶性共聚酯。
在其生产过程中，由于一定数目的乙二醇被1，4-cyclohexane dimethanol(CHDM)所取代，可预防结晶化，进而改善加工制造和透明度。
其制品高度透明，抗冲击性能优异，特别适宜成型厚壁透明制品，其加工成型性能极佳，能够按照设计者的意图进行任意形状的设计，可能采用传统的挤出、注塑、吹塑及吸塑等成型方法，可以广泛用于板材、片材、高性能收缩膜、瓶用及异型材等市场，同时其二次加工性能优良，可以进行常规机加工修饰。
常用透明塑料的特性及注塑工艺The document was prepared on January 2, 2021常用透明塑料的特性及注塑工艺透明塑料必须有高透明度，一定的强度和耐磨性，能抗冲击，耐热件要好，耐化学性要优，吸水率要小，只有这样才能在使用中能满足透明度的要求而长久不变，常用的透明塑料有:1.聚甲基丙烯酸甲酯（即俗称亚加力或有机玻璃，代号PMMA）,2.聚碳酸酯（代号 PC）,3.聚对苯二甲酸乙二醇脂（代号 PET）,4.透明尼龙, ABS（丙烯睛一苯乙烯共聚物）,6.聚砜（代号PSF）1)性能比较材料\性能透明度J/m2 热形温度℃收缩率PMMA 92 95PC 90 137PET 86 120 2一般要求的制品仍以选用PMMA为主，而PET由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。
2)注塑过程中工艺特性i. PMMA的工艺特性PMMA粘度大，流动性稍差，因此必须高料温、高注射压力注塑才行，其中注射温度的影响大于注射压力，但注射压力提高，有利于改善产品的收缩率。
注射温度范围较宽，熔融温度为160℃，而分解温度达270℃，因此料温调节范围宽，工艺性较好。
故改善流动性，可从注射温度着手。
冲击性差，耐磨性不好，易划花，易脆裂，故应提高模温，改善冷凝过程，去克服这些缺陷。
ii. PC的工艺特性PC粘度大，融料温度高，流动性差，回此必须以较高温度注塑(270－320T之间)，相对来说料温调节范围较窄，工艺性不如PMMA。
注射压力对流动性影响较小，但因粘度大，仍要较大注射压力，相应为了防止内应力产生，保压时间要尽量短。
收缩率大，尺寸稳定，但产品内应力大，易开裂，所以宜用提高温度而不是压力去改善流动性，并且从提高模具温度，改善模具结构和后处理去减少开裂的可能。
当注射速度低时，浇口处易生波纹等缺陷，放射咀温度要单独控制，模具温度要高，流道、浇口阻力要小。
iii. PET的工艺特性PET成型温度高，且料温调节范围窄（260－300℃），但熔化后，流动性好，故工艺性差，且往往在射咀中要加防延流装置。
塑料注塑性能工艺概括一、注塑性能1. 结晶性，收缩率分子结构简单、对称性高的聚合物从高温向低温转变时都能结晶，如聚乙烯，聚丙烯，聚偏二氯乙烯，聚四氟乙烯等；一些分子链节较大，但分子之间作用力也很大的聚合物也可以结晶，如聚酰胺，聚甲醛等；分子链上有很大侧基的聚合物一般很难结晶，如聚苯乙烯，聚醋酸乙烯酸，聚甲基丙烯酸甲酯等；分子链刚性大的聚合物也不能结晶，如聚砜，聚碳酸酯，聚苯醚等。
结晶聚合物一般都具有耐热性、非透明性和较高的强度。
结晶程度越高，体积收缩越大（收缩率越大），易因收缩不均而引起翘曲。
结晶必须发生在塑料的玻璃化温度之上，熔点之下。
一般没有明确的熔点，对称性高的熔点高，对称性低的熔点低。
冷却速度提高以及模温降低，结晶度降低，密度减小。
切应力和剪切速率增大，取向程度将提高，结晶速度和结晶度增大；但作用时间太长，变形松弛使取向结构减小或消失，结晶速度又会减小。
压力增大，聚合物结晶温度将提高，结晶度将增大，密度增大。
聚合物沿料流方向收缩大，强度高；与料流垂直方向收缩小，强度低。
厚度越大，收缩也越大。
塑料品种各种塑料都有其各自的收缩范围，同种类塑料由于填料、分子量及配比等不同，则其收缩率及各向异性也不同。
塑件特性塑件的形状、尺寸、壁厚、有无嵌件，嵌件数量及布局对收缩率大小也有很大影响。
模具结构模具的分型面及加压方向，浇注系统的形式，布局及尺寸对收缩率及方向性影响也较大。
预热情况、成形温度、成形压力、保持时间、填装料形式及硬化均匀性对收缩率及方向性都有影响。
成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。
产生的收缩差使塑件易发生翘曲、变形、裂纹结晶塑料（收缩率）非结晶塑料（收缩率）PE(1.5~3.5) PTEE() PS(0.5~0.8) PPO(0.5~1.0) EP(0.1~0.5) 未知（收缩率）MF(0.5~1.5) 塑料名称 PA1010 塑料制品壁厚/mm 1 0.5~1 PP HDPE POM 1~2 1.5~21~1.5 2~2.5 1.5~2 2~2.6 105~120% 2 3 1.1~1.3 4 2~2.5 5 1.8~2 2.5~3 - 2.5~3.5 120~140% 110~150% 2~2.5 6 7 8 >8 高度/水平的收缩率百分比 PP( 1.0~2.5) PVDF() PSF(0.4~0.8) UF(0.6~1.4) PA() PET(2.0~2.5) POM(1.2-3.0) PBT(1.3~2.4) PC(0.3~0.8) PF(0.4~0.9) PMMA(0.2~0.8) 硬PVC(0.6~1.5) ABS(0.4~0.7) 2.5~4 70% 1.4~1.62. 各个转化温度，热敏性（热降解）1热降解：由于聚合物在高温下受热时间过长（或浇口截面过小，剪切作用大时）而引起的变色降解反应。
一.常用塑胶材料的特性1.ABS料特性1.1ABS无毒无味/不透明/带浅象牙色/无定形集合物,缺口效应比较优越,机械强度高/抗冲击/抗蠕变/耐磨/受温度变化小/耐酸/碱性/油和水/不易燃着/加工性能好,一般耐热90℃.耐热性的ABS还可在110℃-115℃下连续使用,缺点:耐侯性较差,易被有机溶剂溶胀,透明ABS=甲基丙烯酸脂代替丙烯睛(MBS).(适用于:齿轮/轴承/把手/电器机壳/日用品等).1.2(工艺要求)ABS有一定吸湿性,一般在70℃-82℃干燥2-4小时,ABS因为有橡胶成份,过高的加工温度并不会使其流动性增加,而使橡胶分解,一般成型温度在180℃-260℃之间,注射压力与许多因素有关,制品的形状/大/小/厚/薄等.一般来说注塑时流动阻力大,流动压力损失大,选用较多的注射压力.1.3注意事项:ABS在注射成型时,应减少在炮筒内的停留时间,否则会因熔料高温受热时间过长,产生橡胶成分降解和老化,并因高温氧化而变色,ABS树脂可掺入适量的水口料,一般以不超过20%为宜,尤其是对一些要求较高的制品过多水口料会降低物理性能,模具温度视制品结构情况而定,高可至75℃-85℃,注射速度不要太快,螺杆速度回料速度可适当加快.2.尼龙PA2.1优点:机械强度高,韧性好,有较高的抗拉抗压强度,耐疲劳(自行车塑料轮圈)表面光滑,磨擦系数小,耐磨,耐腐蚀如象碱/盐/弱酸/机油/汽油等,无毒抗菌,抗霉,耐热,绝缘性好,制作轻,易染色,易成型.(适用于:机械,汽车,化工,电气装置薄膜等)2.2缺点:易吸水,吸水后尺寸不稳定,机械强度下降,耐光性较差,耐高温性能差,啤塑技术要求严,水分对成型危害甚大,制件不允许有尖角,否则会降底机械强度,杂的产品易产生较大的内应力,使产品变形,歪曲,尼龙是结晶型塑料,具有比较明显的熔点,且熔点较高(160℃-290℃因品种不同而异),熔融温度范围较窄(一般10℃左右)流动性好,但热稳定性差,易降解.2.3(工艺要求)尼龙易吸湿,因此加工时必须干燥处理,一般新料干燥温度90℃-120℃之间,干燥为3小时以上,可掺入适当水口料,(一般以不超过20%为宜)水口料吸湿性更大,干燥时间更长,尼龙易染色.3.POM聚甲醛,结晶型高分子,密度高1.42(尼龙1.15,ABS1.05)具有很高的刚性和很好的机械强度,磨擦力小,在空中有一定吸湿性,吸水后的POM如不干燥将影响其机械强度,对于要求高的制品需干燥,否则不需要干燥,干燥温度80℃左右,时间3小时,易染色,成型温度180℃左右,不宜过高,否则易降解,熔化后粘性小,流动性好.(适用于:轴承,轴套,齿轮,凸轮,泵机,电器,开关等).4.PC料通称聚碳酸酯4.1(主要性能)PC属于聚酯类,PC强硬,坚韧透明,在不同的温度范围下,性质仍保持不变,燃烧较慢,有一定的绝缘性质,加工时绝不能渗入水份,否则塑胶料降质,遇到拉力时塑料容易破裂,不然可以抵抗蠕变,PC的抗冲击力良好,燃烧时会以出中性的热解气体,塑料会烧焦起泡,PC不易着火,移离火焰后即熄灭,发出稀薄的苯酚气味,火焰呈黄色,发光但乌黑.4.2(工艺要求)加工时需以120℃烘干2至4小时,使湿度降低0.02%以下,熔胶温度280℃-320℃良好的熔胶不会出现气泡,射料速度越快越好,尤其是薄壁制品.4.3曲型制品,主要用于电子,医学及打磨工程等用途,制品包括注射器封盖眼镜,头盔,相机,风筒等,又可制造镭射唱碟,因为PC符合尺寸稳定,表面平滑,低内部应用力及定向性的要求.5.GP料特性5.1 GP通称聚苯乙烯,坚硬,非常光滑透明,有良好的绝缘性,易碎,易燃,易老化,易注塑加工,燃烧发出乌黑的蓝色火焰及气味(典型制品玩具,容器,录音带盒,照明灯具,文具,日用品等).5.2(工艺要求)GP一股成型温度在180℃-230℃,一般是可以抗热的,但在机筒内加热太久会变色.6.476料特性6.1 476通称增韧聚苯乙烯,不碎胶,坚硬,易燃,易老化,易注塑成型加工,燃烧发出乌黑的黄色火焰及气味,火焰熄灭后,气味尤其显著,(典型制品玩具,日用品,收音机壳等).6.2(工艺要求)476料一般成型温度在180℃-230℃.7.PP料特性7.1 PP料通称聚丙烯是一种半透明,半晶体的热塑性塑料,收缩性较大,绝缘性良好,经火焰加热后,塑料约在170℃熔化,火焰微弱发光,蓝中带黄.(典型制品,包装胶袋,拉链,日用品,瓶子,带,绳等).7.2 (工艺要求)PP一般成型温度在190℃-230℃,若温度为270℃,机筒滞留时间则不能超过2至3分钟.8.PE料特性8.1 PE料又分HDPE通称高密度聚乙烯LDPE通称低密度聚乙烯.8.2 PE料有更佳的结晶程度,生产出的品种有更高的密度,粘度,坚固性,拉伸力,刚硬性等,但冲击强度较低,有良好的抗动力疲劳,但仍不及PP,收缩性较大,模具温度对收缩程度影响较大,(典型制品,包装胶袋,玩具,水桶,胶花,电线等).8.3(工艺要求)PE一般成型温度在160℃-230℃,当温度为285℃时,机筒滞留时间则不能超过2至3分钟.二.塑胶件常见缺点及处理方法1.0脆裂注塑件在顶出时断裂,或在处理时容易断掉或裂开.1.1.塑机:1.1.1.熔胶温度太低,可适当提高炮筒后端和射嘴的湿度,调整螺杆转速,以获得正确的螺杆表面温度.1.1.2塑料发生降解,引起性能降低,降低炮筒温度和背压.1.1.3填充速度太慢,增加模注塑速度,保持稳定的缓冲料.1.2. 模具1.2.1模具表面太冷,及时增加模具温度.1.2.2流道和浇口太小,在模具填充中产生过度剪切率,使用全圆流道并增加流道和浇口的横截面积.1.3.胶料:1.3.1水口料比例太大,减少水口料的比例.1.3.2有杂料,彻底清洗料斗,炮筒和螺杆,并检查塑料中是否含杂质.2.燃烧痕通常流道尾部,或空气压缩的地方,会出现胶料烧焦现象.2.1.注塑机:2.1.1塑料太热,降低熔胶温度.2.1.2模具填充速度太快,降低注塑速度.2.1.3背压太高,降低背压.2.1.4锁模力太高,轻微降低锁模力.2.1.5塑料炮筒内滞留时间过长,减少成型周期.2.2.模具:2.2.1模具排气不足,检查并清洗排气口.2.2.2浇口太小,增加浇口的深度或宽度.2.3胶料:2.3.1 .塑料粒未彻底烘干,按正确程序烘干塑料.3.粘模注塑件粘在模具内,顶出困难.3.1注塑机:3.1.1模具内塑料过分填充,降低注塑压力,减少注射量,降低料温.3.1.2注射时间过长,减少射胶时间.3.2模具:3.2.1模具表面擦伤,多孔,除去伤点并抛光表面.3.2.2模具的出模角度不足,修改模具,适当加大出模角度.3.2.3顶针位置不当,调整顶出系统3.3胶料:3.3.1塑料润滑不足,适当喷洒脱模剂.4.变形注塑件发生弯曲或变形.4.1注塑机:4.1.1零件在太热顶出,延长冷却时间,降低熔胶和模具温度.4.2模具:4.2.1模具内倒扣太深,减少扣位深度.4.2.2顶针太少或数量不够,增加顶针直径或数量.4.2.3顶针上下左右不均匀,检查弹弓是否断裂,移动是否通畅.4.2.4表面光洁度差,抛光模具表面.5.披锋注塑件边缘有多余的棱角或翅片,通常出现在模具的分型面和孔口处.5.1.1注塑机:注塑压力太大,降低注塑压力,缩短注塑时间,放缓注塑速度.5.1.2给料过多,降低注塑的容量.5.1.3塑料太热,降低熔胶温度.5.2模具:5.2.1注塑压力在模具内分布不均,检查塑件厚度是否均,改良模具.5.2.2投影面积太大,改用锁模力大的注塑机啤货.5.2.3模没有调紧,重新调模.6.银丝注塑件表面某些地方光洁度不一致,出现银色的表面.6.1注塑机:6.1.1熔胶表面温度太高,降低炮筒温度,减缓注射速度.6.1.2塑料在炮筒中滞留太长,减少注射周期.6.2模具:6.2.1模具表面温度太低,提高模具温度.6.2.2模具表面的脱模剂过多,或表面有水分,彻底清洁模具表面.6.3胶料:6.3.1塑料中的水分未烘干,重新烘干,将水分完全清除.7.熔接线注塑产品的熔接线,顶出或使用时易损坏断裂.7.1注塑机:7.1.1塑料温度太低,增加熔胶温度,适当提高背压.7.1.2注塑压力太低,增加注塑压力,保持适当的缓冲料.7.1.3熔胶流得太快或太慢,调整注塑速度.7.2模具:7.2.1使用过多脱模剂,清洁模具,尽量控制使用脱模剂.7.2.2模温太低,增加模具温度.7.2.3模具排气不足,清洗模具,加开排气孔.7.2.4熔接线离浇口的位置太远,改变浇口位置以获得适当的模具填充.7.3胶料:塑料粘度太高而不能填充模具,改用易于流动的塑料级别.8.尺寸差异注塑过程中重量及尺寸差异超过了模具,注塑机,塑料混合的生产能力.8.1注塑机:8.1.1输入炮筒内的塑料不均匀,检查有无充足的冷却水流经料斗喉以保持正确温度.8.1.2炮筒温度流动大,检查热电偶是否搭配.8.1.3注塑压力不稳定,检查缓冲料是否稳定,螺杆头的止逆阀是否漏胶.8.1.4螺杆回料位置不稳定,保证螺杆每次运作时复回位置都是稳定的.8.2模具:8.21浇口部分被堵塞,检查是否有残留物品在孔内,尤其是潜伏式浇口.8.2.2模具温度不一致,检查冷却管道有无堵塞.8.3胶料:8.3.1检查进料量大小的变化,保证细未从水口料中筛选.9.缩水:塑胶件脱模后,表面过度收缩,影响尺寸和强度.9.1注塑机:9.1.1熔融温度过高或过低,调整炮筒温度和螺杆转速以获得正确的螺杆表面温度.9.1.2给料不足,增加注塑量,延长注塑时间,提高注塑压力,加快注塑速度.9.1.3模温过高,降低模具表面温度.9.2模具:9.2.1进料浇口太小,适当增加流道和浇口的直径.9.2.2出模温度过高,增加冷却时间.9.2.3产品壁部太厚或不成比例,用较薄且更统一的壁厚重新设计注塑件,将浇口定位于注塑件最厚的部份.10.表面粗糙注塑件的表面光洁度不一致,有些部份比其它部份更有光泽.10.1注塑机:10.1.1射嘴中有料,检查射嘴是否漏胶,温度是否适当.10.1.2熔胶温度太低,增加熔胶温度.10.1.3注塑件未完全填充,增加注塑量和保压压力.10.1.4锁模力不足,增加锁模力.10.2模具:10.2.1模具温度太低,增加模具温度.10.2.2塑料流动方向急剧的转变,建议在模具内避免尖锐的边缘.10.2.3使用了脱模剂或有胶粉粘附在模具,清洁模具.10.3胶料:塑料含有多余的润滑剂或其它加工辅料,对来料和配料严格把关.。
透明注塑材料透明注塑材料是一种具有透明度的塑料制品，广泛应用于日常生活和工业生产中。
它具有优良的透明性、耐候性、化学稳定性和机械性能，适用于注塑成型工艺，能够满足人们对于透明产品的需求。
透明注塑材料通常采用聚碳酸酯（PC）、聚甲基丙烯酸甲酯（PMMA）等高分子材料制成。
这些材料具有高度透明度，能够使制品具有良好的光学性能，适用于制作透明的餐具、包装材料、日用品、汽车零部件等。
在工业生产中，透明注塑材料也被广泛应用于制作光学透镜、显示器件、医疗器械等领域。
透明注塑材料的加工工艺主要包括原料预处理、注塑成型、后处理等环节。
在原料预处理过程中，需要对原料进行干燥处理，以保证原料的干燥度和纯净度，避免在注塑成型过程中产生气泡、热分解等缺陷。
注塑成型是将加热熔化的原料通过注射机注入模具中，经冷却固化后得到成型制品。
后处理工艺包括去除余料、表面处理、组装等环节，以提高制品的表面质量和装配精度。
透明注塑材料的设计与制造需要考虑到材料的透明性、光学性能和力学性能。
在产品设计中，需要合理选择材料的厚度和结构，避免出现翘曲、气泡、流痕等缺陷。
在模具设计和制造过程中，需要考虑到材料的流动性、冷却性能和收缩率，以保证制品的尺寸精度和表面质量。
透明注塑材料的应用领域非常广泛，涉及到日常生活的方方面面。
在家居用品领域，透明注塑材料被用于制作透明的玻璃杯、餐具、储物盒等；在电子产品领域，透明注塑材料被用于制作手机屏幕保护壳、电视遥控器、显示器面板等；在医疗器械领域，透明注塑材料被用于制作输液瓶、注射器、试管等。
此外，透明注塑材料还被广泛应用于汽车零部件、建筑材料、玩具制品等领域。
总的来说，透明注塑材料具有广阔的市场前景和应用前景，随着科技的不断进步和人们对透明产品的需求不断增加，透明注塑材料必将迎来更加广阔的发展空间。
在未来的发展中，透明注塑材料将会更加注重环保、节能、高效的特点，为人们的生活和工作带来更多的便利和美好。
注塑常用原料的性能及加工工艺特点注塑成型是一种常见的塑料加工工艺，广泛应用于各种塑料制品的生产中。
在注塑成型过程中，原料的选择对产品的质量和性能起着至关重要的作用。
常用的注塑原料包括聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)、聚氯乙烯(PVC)、聚丙烯酸酯(PA)、聚碳酸酯(PC)等。
不同的原料具有不同的性能和加工工艺特点，下面将分别介绍。
聚丙烯(PP)是一种常用的注塑原料，具有良好的耐热性、耐腐蚀性和机械性能。
在注塑成型过程中，聚丙烯的熔体流动性较好，易于充填模具，成型后的产品表面光滑，尺寸稳定。
然而，由于聚丙烯的收缩率较大，需要在模具设计和加工工艺中进行充分考虑，以避免产品变形和尺寸偏差。
聚乙烯(PE)是另一种常见的注塑原料，具有良好的耐热性、耐腐蚀性和绝缘性能。
在注塑成型过程中，聚乙烯的熔体流动性较好，易于充填模具，成型后的产品表面光滑，尺寸稳定。
然而，由于聚乙烯的熔体粘度较大，需要在注塑机的参数调节和模具设计中进行充分考虑，以确保产品成型质量。
聚苯乙烯(PS)是一种常用的注塑原料，具有良好的透明性、耐冲击性和加工性能。
在注塑成型过程中，聚苯乙烯的熔体流动性较好，易于充填模具，成型后的产品表面光滑，尺寸稳定。
然而，由于聚苯乙烯的熔体粘度较小，需要在注塑机的参数调节和模具设计中进行充分考虑，以确保产品成型质量。
聚氯乙烯(PVC)是一种常用的注塑原料，具有良好的耐热性、耐腐蚀性和绝缘性能。
在注塑成型过程中，聚氯乙烯的熔体流动性较好，易于充填模具，成型后的产品表面光滑，尺寸稳定。
然而，由于聚氯乙烯的熔体粘度较大，需要在注塑机的参数调节和模具设计中进行充分考虑，以确保产品成型质量。
聚丙烯酸酯(PA)是一种常用的注塑原料，具有良好的耐热性、耐腐蚀性和机械性能。
在注塑成型过程中，聚丙烯酸酯的熔体流动性较好，易于充填模具，成型后的产品表面光滑，尺寸稳定。
然而，由于聚丙烯酸酯的收缩率较大，需要在模具设计和加工工艺中进行充分考虑，以避免产品变形和尺寸偏差。
常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。
1、PA12 聚酰胺12或尼龙12化学和物理特性PA12是半结晶-结晶热塑性材料， PA12有很好的电气绝缘性，并且不会因潮湿影响绝缘性能，有很好的抗冲击性机化学稳定性，PA12对强氧化性酸无抵抗能力。
粘性主要取决于湿度、温度和储藏时间，它的流动性很好。
收缩率0.5-2%，主要取决于材料品种、壁厚及其它工艺条件。
典型用途水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
注塑模工艺条件干燥条件：85℃/4~5小时，加工之前应保证湿度在0.1%以下；加工温度：240~300℃；普通材料不要超过310℃，阻燃材料不要超过270℃。
模具温度：未增强型材料为30~40C，薄壁、大面积元件及增强型材料为80~100C，精确地控制模具温度对PA12来说是很重要的。
注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。
注射速度：高速（对于有玻璃添加剂的材料更好些）。
流道和浇口：未加添加剂的材料，流道直径应在3mm左右，增强型材料要求5~8mm的大流道直径，流道形状应当全部为圆形，注入口尽可能短，可以使用多种形式的浇口；大型塑件不要使用小浇口（这是为了避免对塑件过高的压力或过大的收缩率），浇口厚度最好和塑件厚度相等，如果使用潜入式浇口，建议最小的直径为0.8mm。
热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。
如果用热流道，浇口尺寸应当比冷流道要小一些。
2、PA6 Nylon6聚己内酰胺化学和物理特性PA6本色原料呈乳白色透明或半透明状颗粒，化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PE材料介绍常用的有三大类,即:LDPE HDPE LLDPE 三种聚乙烯的单体就是一样,只不过,在合成这些聚乙烯时,所采用的工艺条件不一样,因此,才生成三种不同的聚乙烯品种,三种材料的性能有较大的差异。
LDPE简称LDPE俗称花料或筒料学名低密度聚乙烯高压聚乙烯英文名low density polyethylene单体乙烯------就是石油提炼中产生的一种气体本色聚乙烯本色就是一种半透明白色腊状材料,比重比水轻,柔软而且有韧性,略能伸长,无毒,无味燃烧特征易燃,离火后能继续燃烧,火焰上端呈黄色,下端呈蓝色,燃烧时会熔溶,有液体滴落,无黑烟冒出,同时,发出石腊燃烧时发出的气味。
优点耐酸碱,耐有机溶剂,电绝缘性优良,低温时,仍能保持一定的韧性。
缺点机械性能差,透气差,易变形,易老化,易发脆,易应力开裂,表面硬度低,易刮伤。
难印刷,印刷时,需进行表面放电处理,不能电镀,表面无光泽。
用途用于挤出包装薄膜,被复薄膜,软管用于注塑低档日用品及外壳用于挤出吹塑容器注塑性能低分子量的聚乙烯,熔点为120℃,非常象石腊;一般的聚乙烯熔点为140℃,分解温度为300℃;注塑温度的可调区间较大,常用于其它原料的换料洗机用。
注塑时,一般使用温度为170℃--220℃;因就是烯烃类塑料,它不吸水,生产时,不需哄干,但为了产品质量,可用60℃温度烘干1hr,以排出浮水;聚乙烯的熔体粘度大,流长比小,薄壁制品可能缺胶,因此,浇口与流道相对较大;制品易带静电,表面易吸尘埃。
收缩率为16‰;溢边值为0、05mmHDPE简称HDPE俗称硬性软胶学名高密度聚乙烯低压聚乙烯英文名high density polyethylene单体乙烯---石油提炼中产生的一种气体本色高密度聚乙烯本色就是一种不透明白色腊状材料,比重比水轻,柔软而且有韧性,但比LDPE 略硬,也略能伸长,无毒,无味燃烧特征易燃,离火后能继续燃烧,火焰上端呈黄色,下端呈蓝色,燃烧时会熔溶,有液体滴落,无黑烟冒出,同时,发出石腊燃烧时发出的气味优点耐酸碱,耐有机溶剂,电绝缘性优良,低温时,仍能保持一定的韧性。
TPU透明塑料颗粒的配方引言TPU（热塑性聚氨酯）是一种具有优异物理性能和化学稳定性的透明塑料。
它具有耐磨损、耐油性、耐化学品和优异的弹性等特性，因此被广泛应用于汽车、电子、运动用品等领域。
本文将介绍TPU透明塑料颗粒的配方，包括原材料的选择和配比、加工工艺等方面。
1. 原材料选择TPU透明塑料颗粒的配方需要选择合适的原材料，以确保最终产品具有良好的透明度和物理性能。
一般来说，TPU透明塑料的主要原料包括聚酯多元醇、聚醚多元醇和二异氰酸酯。
1.1 聚酯多元醇聚酯多元醇是TPU透明塑料的主要成分之一，它可以提供塑料的硬度和耐磨性。
常用的聚酯多元醇有聚酯多元醇A和聚酯多元醇B，可以根据需要进行选择。
1.2 聚醚多元醇聚醚多元醇是TPU透明塑料的另一个重要成分，它可以提供塑料的柔软性和弹性。
常用的聚醚多元醇有聚醚多元醇A和聚醚多元醇B，可以根据需要进行选择。
1.3 二异氰酸酯二异氰酸酯是TPU透明塑料的交联剂，它能够使塑料形成三维网络结构，提高塑料的强度和耐磨性。
常用的二异氰酸酯有TDI（二苯基甲烷二异氰酸酯）和MDI（二苯基甲烷二异氰酸酯），可以根据需要进行选择。
2. 配方设计TPU透明塑料的配方设计需要根据最终产品的要求和应用领域进行调整。
以下是一种常见的配方设计：2.1 基础配方•聚酯多元醇A：60%•聚醚多元醇A：30%•TDI：10%2.2 辅助配方•熔融稳定剂：0.5%•抗氧化剂：0.3%•硬度调节剂：0.2%•着色剂：根据需要添加3. 加工工艺TPU透明塑料颗粒的加工工艺对最终产品的质量和性能起着重要作用。
以下是一种常见的加工工艺：3.1 原料预处理将聚酯多元醇、聚醚多元醇和二异氰酸酯按照配方比例称量，并进行干燥处理，以去除水分和杂质。
3.2 混合将预处理好的原料放入混合机中进行搅拌混合，直至得到均匀的混合物。
3.3 熔融将混合好的原料放入熔融机中进行加热熔融，使其达到熔融状态。
3.4 注塑成型将熔融好的塑料注入模具中，进行成型。
PS ,HIPS,PMMA等塑料特性及工艺1 PS的性能PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。
其制品透光率达88-92%，着色力强，硬度高。
但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。
2 PS的工艺特点PS熔点为166℃，加工温度一般在185-215℃为宜，分解温度约为290℃，故其加工温度范围较宽。
PS料在加工前，可不用干燥，由于其MI较大、流动性好，注射压力可低些。
因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。
其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。
HIPS1 HIPS的性能HIPS为PS的改性材料，分了中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高。
它具有PS具有成型加工、着色力强的优点。
HIPS制品为不透明性。
HIPS吸水性低，加工时可不需预先干燥。
2 HIPS的工艺特点因HIPS分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。
其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。
成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。
HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改善，产品中夹水纹会比较明显。
AS（SAN）1 AS的性能AS为苯乙烯-丙烯睛共聚体，不易产生内应力开裂。
透明度很高，其软化温度和搞冲击强度比PS高。
2 AS的工艺特点AS的加工温度一般在200-250℃为宜。
该料易吸湿，加工前需干燥一小时以上，其流动性比PS稍差一点，故注射压力亦略高一些。
模温控制在45-75℃较好。
ABS1 ABS的性能ABS为丙烯睛-丁二烯-苯乙烯三元共聚物，具有较高的机械强度和良好“坚、韧、钢”的综合性能。
由于塑料具有重量轻、韧性好、成型易。
成本低等优点，因此在现代工业和日用产品中，越来越多用塑料代替玻璃，特别应用于光学仪器和包装工业方面，发展尤为迅速。
但是由于要求其透明性要好，耐磨件要高，抗冲击韧件要好，因此对塑料的成份，注塑整个过程的工艺，设备，模具等，都要作出大量工作，以保证这些用于代替玻璃的塑料（以下简称透明塑料），表面质量良好，从而达到使用的要求。
目前市场上一般使用的透明塑料有聚甲基丙烯酸甲酯（即俗称亚加力或有机玻璃，代号PMMA）、聚碳酸酯（代号PC）、聚对苯二甲酸乙二醇脂（代号PET）、透明尼龙。
AS（丙烯睛一苯乙烯共聚物）、聚砜（代号PSF）等，其中我们接触得最多的是PMMA、PC和PET 三种塑料，由于篇幅有限，下面就以这三种塑料为例，讨论透明塑料的特性和注塑工艺。
一、透明塑料的性能透明塑料首先必须有高透明度，其次要有一定的强度和耐磨性，能抗冲击，耐热性要好，耐化学性要优，吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表l，比较一下 PMMA、PC和PET的性能。
表1：透明塑料性能比较性能密度(g/am2) 抗拉强度(MPa) 缺口冲击(J/m2) 透明度(%) 变形温度(℃) 允许含水量收缩率耐磨性抗化学性PMMA 1.18 75 1200 92 95 0.04 0.5 差良PC 1.20 66 1900 90 137 0.02 0.6 中良PET 1.37 165 1030 86 120 0.03 2 良优注：（1）因品种繁多，这只是取平均值，实际不同品种数据有异。
（2）PET数据（机械方面）为经拉伸后的数据。
从表1数据可知PC是较理想的选择，但主于其原料价贵和注塑工艺较难，所以仍以选用PMMA为主，（对一般要求的制品），而RET由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。
二、透明塑料注塑过程中应注意的共同问题透明塑料由于透光率要高，必然要求塑料制品表面质量要求严格，不能有任何斑纹、气孔、泛白、雾晕、黑点、变色、光泽不佳等缺陷，因而在整个注塑过程对原料、设备、模具、甚至产品的设计，都要十分注意和提出严格甚至特殊的要求。
其次由于透明塑料多为熔点高、流动性差，因此为保证产品的表面质量，往往要在较高温度、注射压力、注射速度等工艺参数作细微调整，使注塑料时既能充满模，又不会产生内应力而引起产品变形和开裂。
下面就其在原料准备、对设备和模具要求、注塑工艺和产品的原料处理几方面，谈谈应注意的事项。
（一）原料的准备与干燥由于在塑料中含有任何一点杂质，都可能影响产品的透明度，因此和储存、运输、加料过程中，必须注意密封，保证原料干净。
特别是原料中含有水分，加热后会引起原料变质，所以一定要干燥，并在注塑时，加料必须使用干燥料斗。
还要注意一点的是干燥过程中，输入的空气最好应经过滤、除湿，以便保证不会污染原料。
其干燥工艺如表2，表2，透明塑料的干燥工艺：工艺干燥温度（℃）干燥时间（h）料层厚度（mm）备注PMMA 70～80 2～4 30～40 采用热风循环干燥PC 120～130 >6 <30 采用热风循环干燥PET 140～180 3～4 采用连续干燥加料装置为佳（二）机筒、螺杆及其附件的清洁为防止原料污染和在螺杆及附件凹陷处存有旧料或杂质，特别热稳定性差的树脂存在，因此在使用前、停机后都应用螺杆清洗剂清洗干净各件，使其不得粘有杂质，当没有螺杆清洗剂时，可用PE、PS等树脂清洗螺杆。
当临时停机时，为防止原料在高温下停留时间长，引起解降，应将干燥机和机筒温度降低，如 PC、PMMA等机筒温度都要降至160℃以下。
（料斗温度对于 PC应降至100℃以下）（三）在模具设计上应注意的问题（包括产品的设计）为了防止出现回流动不畅，或冷却不均造成塑料成型不良，产生表面缺陷和变质，一般在模具设计时，应注意以下几点。
a）壁厚应尽量均匀一致，脱模斜度要足够大;b）过渡部分应逐步。
圆滑过渡，防止有尖角。
锐边产生，特别是PC产品一定不要有缺口;c）浇口。
流道尽可能宽大、粗短，且应根据收缩冷凝过程设置浇口位置，必要时应加冷料井；d）模具表面应光洁，粗糙度低（最好低于0.8）；e）排气孔。
槽必须足够，以及时排出空气和熔体中的气体；f）除 PET外，壁厚不要太薄，一般不得小于lmm。
（四）注塑工艺方面应注意的问题(包括注塑机的要求）为了减少内应力和表面质量缺陷，在注塑工艺方面应注意以下几方面的问题。
a）应选用专用螺杆、带单独温控射咀的注塑机;b)注射温度在塑料树脂不分解的前提下，宜用较高注射湿度；c）注射压力：一般较高，以克服熔料粘度大的缺陷，但压力太高会产生内应力造成脱模因难和变形；d）注射速度：在满足充模的情况下，一般宜低，最好能采用慢-快-慢多级注射；e）保压时间和成型周期：在满足产品充模，不产生凹陷、气泡的情况下；宜尽量短，以尽量减低熔料在机筒停留时间；f）螺杆转速和背压：在满足塑化质量的前提下，应尽量低，防止产生解降的可能；g）模具温度：制品的冷却好坏，对质量影响极大，所以模温一定要能精确控制其过程，有可能的话，模温宜高一些好。
（五）其他方面的问题由于为要防上表面质量恶化，一般注塑时尽量少用脱模剂；当用回用料时不得大于 2 0％。
对于除PET外，制品都应进行后处理，以消除内应力，PMMA应在70－80T热风循环干燥4小时； PC应在清洁空气、甘油。
液体石腊等加热 110－135℃，时间按产品而定，最高需要10多小时。
而PET必须经过双向拉伸的工序，才能得到良好机械性能。
三、透明塑料的注塑成型工艺（一）透明塑料的工艺特性：除了以上的共同问题，透明塑料亦各有一些工艺特性，现分述如下：1、PMMA 的工艺特性 PMMA粘度大，流动性稍差，因此必须高料温、高注射压力注塑才行，其中注射温度的影响大于注射压力，但注射压力提高，有利于改善产品的收缩率。
注射温度范围较宽，熔融温度为160℃，而分解温度达270℃，因此料温调节范围宽，工艺性较好。
故改善流动性，可从注射温度着手。
冲击性差，耐磨性不好，易划花，易脆裂，故应提高模温，改善冷凝过程，去克服这些缺陷。
2、PC的工艺特性PC粘度大，融料温度高，流动性差，回此必须以较高温度注塑（270－320T之间），相对来说料温调节范围较窄，工艺性不如PMMA。
注射压力对流动性影响较小，但因粘度大，仍要较大注射压力，相应为了防止内应力产生，保压时间要尽量短。
收缩率大，尺寸稳定，但产品内应力大，易开裂，所以宜用提高温度而不是压力去改善流动性，并且从提高模具温度，改善模具结构和后处理去减少开裂的可能。
当注射速度低时，浇口处易生波纹等缺陷，放射咀温度要单独控制，模具温度要高，流道、浇口阻力要小。
3、PET的工艺特性PET成型温度高，且料温调节范围窄（260－300℃），但熔化后，流动性好，故工艺性差，且往往在射咀中要加防延流装置。
机械强度及性能注射后不高，必须通过拉伸工序和改性才能改善性能。
模具温度准确控制，是防止翘曲。
变形的重要因素，因此建议采用热流道模具。
模具温度高，否则会引起表面光泽差和脱模困难。
四、透明塑料件的缺陷和解决办法由于篇幅关系，这里只讨论影响产品透明度的缺陷，其他缺陷请参考产品说明书或其他资料•。
其缺陷大概有以下几项：（一）银纹：由充模和冷凝过程中，内应力各向异性影响，垂直方向产生的应力，使树脂发生流动上取向，而和非流动取向产生折光率不同而生闪光丝纹，当其扩展后，可能使产品出现裂纹。
除了在注塑工艺和模具上注意外（见表4，最好产品作退火处理。
如PC料可加热到160℃以上保持 3－ 5分钟，再自然冷却即可。
（二）气泡：主于树脂内的水气和其他气体排不出去，（在模具冷凝过程中）或因充模不足，冷凝表面又过快冷凝而形成"真空泡"。
其克服方法见表4。
（三）表面光泽差：主于模具粗糙度大，另一方面冷凝过早，使树脂不能复印模具表面的状态，所有这些都使其表面产生微小凹凸不平，而使产品失去光泽。
其克服方法见表4。
（四）震纹：是指从直浇口为中心形成的密集波纹，其原因因熔体粘度过大，前端料已在型腔冷凝，后来料又冲破此冷凝面，而使表面出现震纹。
其克服方法见表4。
（五）泛白、雾晕：主要由于在空气中灰尘落入原料之中或原料含水量太大而引起的。
其克服方法见表4。
（六）白烟、黑点：主要由于塑料在机筒内，因局部过热而使机筒树脂产生分解或变质而形成的。
其克服方法见表4。
克服方法\缺陷银纹气泡表面光泽差震纹泛白、雾晕白烟、黑点树脂原料有杂质或污染清除杂质、污染清除杂质、污染清除杂质、污染树脂原料干燥干燥要充分干燥要充分干燥要充分融料温度降低、控制精确保证塑化再降低增加增加，特别射嘴降低、控制精确尽量降低料温注射压力增加增加增加增加增加调整合适、不变质注射速度增加增加增加注射时间增加增加保证压力生产周期减少减少料在机筒内停留时间背压压力调整合适增加螺杆转速减少浇注系统合理（尺寸及布局）壁厚部分加浇口设置布局合理合理（尺寸及布局）合理，尽量短粗模具温度调整适当，略增增加增加增加冷却时间增加增加模具排气排气孔够位置对排气孔够位置对加冷料井改善排气孔够位置对射嘴、流道、浇口不能堵塞料流畅、不塞料流畅、不塞料流畅、不塞注射量增加。
