表面贴装制造流程简要介绍表面贴装（Surface Mount Technology，简称SMT）是现代电子制造中常用的一种组装技术。
它主要通过将元器件直接贴装在印刷电路板（Printed Circuit Board，简称PCB）的表面上，代替传统的插件式组装工艺。
1. 准备工作在进行表面贴装制造流程之前，需要进行以下准备工作：- 首先，准备好需要贴装的元器件和PCB板。
元器件可以是芯片、电容、电阻等，它们通常以卷装形式提供。
PCB板需要事先进行印刷电路的设计和制造。
- 其次，需要准备贴装设备，如自动贴片机、回焊炉等。
这些设备将在后续的制造流程中发挥重要作用。
2. 印刷和贴片- 首先，将PCB板固定在适当的工作台上，确保其位置准确。
- 然后，将胶浆或焊膏均匀涂抹在PCB板的焊盘上，这些焊盘将用于固定贴装的元器件。
- 接下来，使用自动贴片机将元器件逐个精确地贴装在PCB板上。
贴片机会根据预先设定的程序自动将元器件定位到正确的位置，并将其粘贴在焊盘上。
- 在贴片完成后，可视检查或自动检测系统可以用来确保贴片的准确性和质量。
3. 回焊- 经过贴片后，PCB板上的元器件仍然没有形成牢固的连接，因此需要进行回焊（Reflow）过程。
- 首先，将PCB板放入回焊炉中，同时控制炉温和加热时间。
这样可以使焊膏在高温下熔化，并将元器件与PCB板焊接在一起。
- 在回焊过程中，需确保PCB板和元器件受热均匀，以避免焊接不良或烧损等问题。
4. 检测和包装- 经过回焊后，可以对贴装完成的PCB板进行检测，以确保质量。
- 常用的检测方法包括目视检查和自动检测设备。
工作人员可以对贴装质量进行外观和尺寸等方面的检查，自动检测设备可以用来检测焊接连接的电气性能等。
- 最后，贴装完成的PCB板将进入包装环节，根据需要进行适当的包装和标识。
以上就是表面贴装制造流程的简要介绍。
通过表面贴装技术，可以实现高效、精确和可靠的电子组装，广泛应用于各种电子产品制造中。

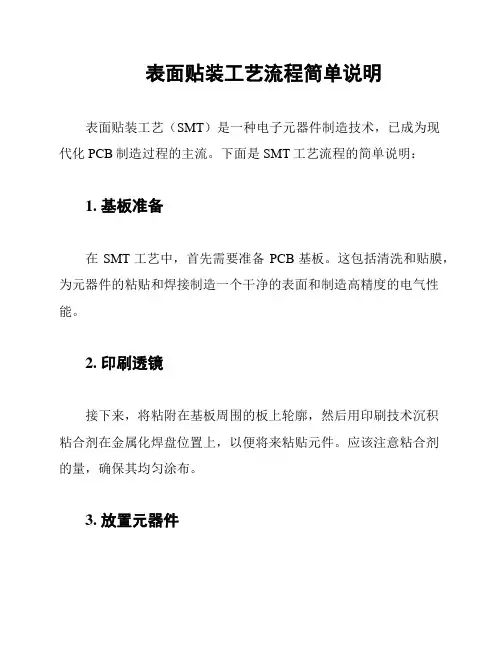

表面贴装工艺流程简单说明
表面贴装工艺（SMT）是一种电子元器件制造技术，已成为现
代化PCB制造过程的主流。
下面是SMT工艺流程的简单说明：
1. 基板准备
在SMT工艺中，首先需要准备PCB基板。
这包括清洗和贴膜，为元器件的粘贴和焊接制造一个干净的表面和制造高精度的电气性能。
2. 印刷透镜
接下来，将粘附在基板周围的板上轮廓，然后用印刷技术沉积
粘合剂在金属化焊盘位置上，以便将来粘贴元件。
应该注意粘合剂
的量，确保其均匀涂布。
3. 放置元器件
粘贴元件的机器被称为粘贴机器，可以自动化整个过程，在进
行前必须设置正确的参数，使得支架准确地定位到印刷的相应区域。
这是一个重要的步骤，相互之间一定要保持一定的精度。
4. 它的熔点很高不容易融化
在元件粘贴后，将PCB传送到焊接炉，在高温条件下使焊膏
固化并焊接元件。
其中的元素金属是熔点相对较高的物质，需要耐
温性更好的方法，如冶金焊接，离子键合等。
5. 检查和测试
SMT工艺的最后一个步骤是电气和光学检查，以确保组装的PCB没有引线，间隙和冷焊接等缺陷。
在这个阶段，它可以通过X
光检测，AOI和ICT等高端检测设备进行计算机辅助的测试，来增
加生产效率和分析结果的精度。
这是一次完整的表面贴装工艺流程的简单介绍。
尽管在实际生
产中可能存在多种技术细节和复杂性。
将合理的方式和技术及时应
用于实践，以提高产品的质量和效能。
表面贴装技术流程简要解析概述表面贴装技术是一种在电子元器件制造中常用的技术，它将电子元器件直接安装在印刷线路板（PCB）上，以实现电子设备的功能。
本文将简要解析表面贴装技术的流程。
流程步骤1. 印刷线路板制备：首先，需要制备好空的印刷线路板。
这通常包括选择合适的基板材料、加工成所需形状和尺寸，以及进行表面处理等步骤。
印刷线路板制备：首先，需要制备好空的印刷线路板。
这通常包括选择合适的基板材料、加工成所需形状和尺寸，以及进行表面处理等步骤。
2. 元器件准备：在表面贴装技术中，需要准备好待安装的电子元器件。
这包括选择合适的元器件、检查元器件的质量和可靠性等。
元器件准备：在表面贴装技术中，需要准备好待安装的电子元器件。
这包括选择合适的元器件、检查元器件的质量和可靠性等。
3. 粘贴剂涂布：将粘贴剂涂布在印刷线路板上，使用涂布机或其他适用的工具。
粘贴剂的选择应根据元器件和印刷线路板的要求进行。
粘贴剂涂布：将粘贴剂涂布在印刷线路板上，使用涂布机或其他适用的工具。
粘贴剂的选择应根据元器件和印刷线路板的要求进行。
4. 元器件安装：在印刷线路板上的粘贴剂位置，将元器件进行精确的安装。
这通常通过自动化设备来完成，如表面贴装机（SMT）或其他精确的安装设备。
元器件安装：在印刷线路板上的粘贴剂位置，将元器件进行精确的安装。
这通常通过自动化设备来完成，如表面贴装机（SMT）或其他精确的安装设备。
5. 焊接：完成元器件的安装后，需要进行焊接来固定元器件。
这可以通过热风炉、回流焊或其他适用的焊接方法进行。
焊接：完成元器件的安装后，需要进行焊接来固定元器件。
这可以通过热风炉、回流焊或其他适用的焊接方法进行。
6. 检查和测试：完成焊接后，需要进行检查和测试以确保贴装的质量和可靠性。
这包括检查焊接点的质量、元器件的正确安装以及电路功能的测试等。
检查和测试：完成焊接后，需要进行检查和测试以确保贴装的质量和可靠性。
这包括检查焊接点的质量、元器件的正确安装以及电路功能的测试等。
表面贴装技术概述
表面贴装技术(SurfaceMountTechnology,SMT)是一种电子组装
技术，也是目前电子行业中最流行的组装方式之一。
它以小型化、高密度、高可靠性和低成本等优点，逐渐替代了插件式电子元器件组装技术。
表面贴装技术采用的元器件是表面贴装元器件(Surface Mount Device, SMD)，这些元器件可以直接焊接在电路板的表面上。
与传统插件式元器件相比，表面贴装元器件体积更小、引脚数量更多、重量更轻、可靠性更高。
表面贴装技术的主要流程包括: 元器件贴装、回流焊接、质量检测和包装等四个步骤。
元器件贴装：将表面贴装元器件粘贴在电路板上，并通过自动化设备完成元器件的定位、对准、粘贴和排列。
回流焊接：通过回流炉将电路板上的元器件和焊接点高温加热，使焊料熔化，达到焊接的目的。
回流焊接是表面贴装技术中最关键的步骤之一。
质量检测：对焊接完成的电路板进行质量检测，包括外观检测、电气测试和功能测试等。
包装：将质量合格的电路板进行包装，便于运输和存储。
总的来说，表面贴装技术已成为现代电子行业中不可或缺的一部分，其优点在于高密度组装、可靠性高、节约空间、便于自动化生产等。
随着技术不断进步，表面贴装技术将会更加完善和普及。
表面贴装技术概述一、什么表面贴装技术表面贴装技术，是使用自动组装设备将表面贴装元器件贴装和焊接到印刷电路板表面指定位置的一种电子装联技术，简称SMT(Surface Mount Technology)二、表面贴装技术的内涵表面贴装技术是一门涉及微电子、精密机械、自动控制、焊接、精细化工、材料、检测、管理等多种专业和多门学科的系统工程。
表面贴装技术的重要基础之一是表面贴装元器件，其发展需求和发展程度也是主要受表面贴装元器件发展水平的制约。
表面贴装技术从20世纪60、70开始出现，并逐渐发展起来。
三、表面贴装技术的基本组成表面贴装技术是一项复杂的系统工程，它主要包含表面组装元器件、表面贴装电路板、材料、组装工艺、组装设计、检测技术、组装和检测设备、控制和管理等技术。
SMT的主要组成部分设计——结构尺寸、端子形式、耐焊接热等(1)表面贴装元器件制造——各种元器件的制造技术包装——编带式、棒式、散装等(2)表面贴装电路板——单(多)层PCB、陶瓷、瓷釉金属板等(3)组装设计——电设计、热设计、元器件布局、基板图形布线设计等组装材料——粘接剂、焊锡膏、助焊剂、清洁剂等(1)组装工艺组装技术——各种组装设备的工艺参数控制技术包装——编带式、托盘示、棒式、散装等四、表面贴装技术的优缺点1.传统的通孔插装技术(THT)通孔插装技术，是一种将元器件的引脚插入印刷电路板的通孔中，然后在电路板的引脚伸出面上进行焊接的电子装联技术，简称THT(Through Hole Packaging Technology)优点：工艺简单，可手工焊接，可用于高电压、强电流电路板的装联缺点：体积大，重量大，难以实现双面组装2.表面贴装技术的优缺点优点：组装密度高，体积小，重量轻，功耗小缺点：使用专用设备组装，设备成本投入高，工艺复杂五、典型表面贴装生产流程印刷电路板锡膏印刷元件贴装回流焊接电子产品。
