6二次雷达 - 基本原理

二次雷达应答机的辐射传输模型建立与仿真一、引言二次雷达（Secondary Radar）是一种在雷达系统中广泛应用的辅助技术，它通过在飞机、船只等目标上安装辐射源来进行通信和定位。

二次雷达应答机是该系统中的重要组成部分，需要建立与仿真相应的辐射传输模型，以确保系统的可靠性和性能。

二、二次雷达应答机的基本原理1. 二次雷达的工作原理二次雷达系统由二次雷达地面站和二次雷达应答机组成。

当地面站向飞机发送询问信号（Interrogation），应答机接收到信号后，通过内部处理并回应（Reply）一个特定的应答信号。

地面站接收到应答信号后，根据信号的传输时间和特定的算法，确定目标的位置和其他相关信息。

2. 二次雷达应答机的结构二次雷达应答机通常由接收机、发射机、信号处理单元和控制单元组成。

接收机接收到地面站发送的询问信号，发射机负责回应应答信号，信号处理单元负责对接收的信号进行处理和解码，控制单元负责控制应答机的工作状态。

三、辐射传输模型的建立辐射传输模型是分析二次雷达应答机工作状态的关键。

通过建立合理的辐射传输模型可以对应答机的性能进行评估和优化。

1. 脉冲响应模型脉冲响应模型描述了二次雷达应答机在接收到询问信号后产生的应答信号。

根据辐射源的特性和信号处理单元的运算方式，可以建立对应答信号的脉冲响应模型。

该模型可以用数学函数表示，并通过实验数据进行参数估计和拟合。

2. 传输损耗模型传输损耗模型描述了二次雷达信号在传输过程中的衰减情况。

信号传输过程中会受到空气、地形和其他因素的影响，导致信号的衰减。

通过建立合理的传输损耗模型，可以对信号的传输损耗进行预测和补偿。

3. 多径传播模型多径传播模型描述了信号在传输过程中多个信号路径之间的相互干扰情况。

由于信号在传输过程中可能经历多次反射、衍射和绕射，导致接收信号中存在干扰或多个信号的叠加。

通过建立合理的多径传播模型，可以对接收信号进行有效的分离和处理。

四、辐射传输模型的仿真为了验证辐射传输模型的准确性和可靠性，可以进行仿真实验，模拟不同工作场景下二次雷达应答机的工作状态。

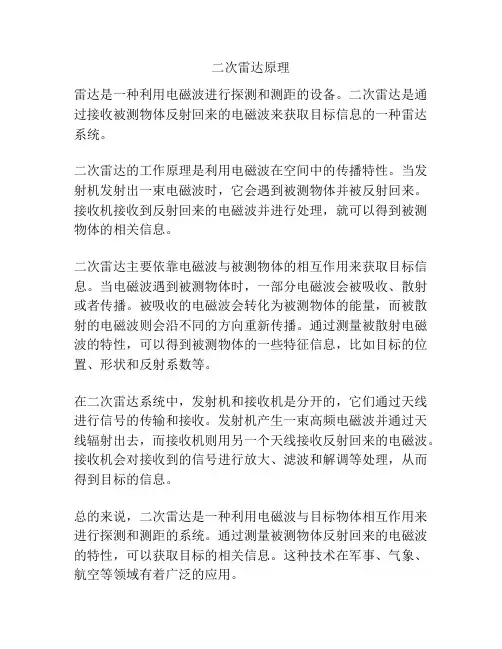

二次雷达原理
雷达是一种利用电磁波进行探测和测距的设备。

二次雷达是通过接收被测物体反射回来的电磁波来获取目标信息的一种雷达系统。

二次雷达的工作原理是利用电磁波在空间中的传播特性。

当发射机发射出一束电磁波时，它会遇到被测物体并被反射回来。

接收机接收到反射回来的电磁波并进行处理，就可以得到被测物体的相关信息。

二次雷达主要依靠电磁波与被测物体的相互作用来获取目标信息。

当电磁波遇到被测物体时，一部分电磁波会被吸收、散射或者传播。

被吸收的电磁波会转化为被测物体的能量，而被散射的电磁波则会沿不同的方向重新传播。

通过测量被散射电磁波的特性，可以得到被测物体的一些特征信息，比如目标的位置、形状和反射系数等。

在二次雷达系统中，发射机和接收机是分开的，它们通过天线进行信号的传输和接收。

发射机产生一束高频电磁波并通过天线辐射出去，而接收机则用另一个天线接收反射回来的电磁波。

接收机会对接收到的信号进行放大、滤波和解调等处理，从而得到目标的信息。

总的来说，二次雷达是一种利用电磁波与目标物体相互作用来进行探测和测距的系统。

通过测量被测物体反射回来的电磁波的特性，可以获取目标的相关信息。

这种技术在军事、气象、航空等领域有着广泛的应用。

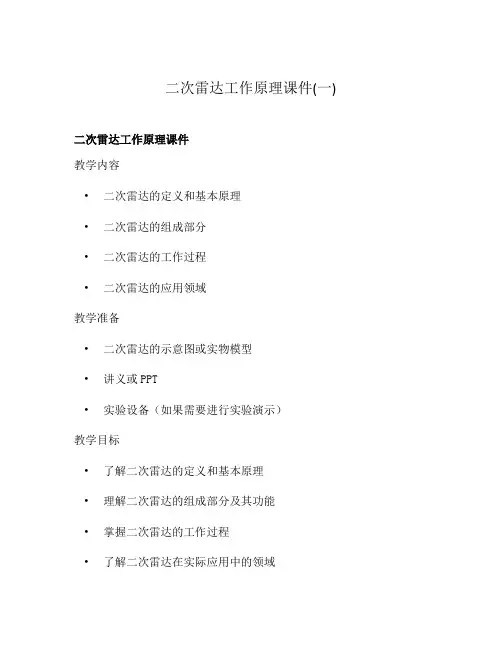

二次雷达工作原理课件(一)
二次雷达工作原理课件
教学内容
•二次雷达的定义和基本原理
•二次雷达的组成部分
•二次雷达的工作过程
•二次雷达的应用领域
教学准备
•二次雷达的示意图或实物模型
•讲义或PPT
•实验设备（如果需要进行实验演示）
教学目标
•了解二次雷达的定义和基本原理
•理解二次雷达的组成部分及其功能
•掌握二次雷达的工作过程
•了解二次雷达在实际应用中的领域
设计说明
本课件以简洁清晰的方式介绍二次雷达的工作原理，通过图示和文字说明，使学生能够轻松理解和掌握相关知识。

教学过程
1.介绍二次雷达的定义和基本原理
–阐述雷达的定义和作用
–解释二次雷达的基本原理，即利用回波信号进行目标检测和跟踪
2.分析二次雷达的组成部分及其功能
–列举二次雷达的主要组成部分，如发射器、接收器、信号处理器等
–详细介绍每个组成部分的功能和作用
3.说明二次雷达的工作过程
–用图示展示二次雷达的工作流程，包括发射、接收、信号处理等步骤
–解释每个步骤的具体操作和原理
4.探讨二次雷达的应用领域
–引导学生思考并讨论二次雷达的实际应用领域，如航空、交通、气象等
–列举并解释二次雷达在不同领域中的具体应用案例
课后反思
本课件通过简明扼要的方式介绍了二次雷达的工作原理，结合图示和文字说明，帮助学生更好地理解相关概念。

在教学过程中，可以适当引导学生参与讨论和实验演示，以加深对二次雷达原理的理解。

同时，可以提供相关阅读材料，进一步拓展学生的知识面。

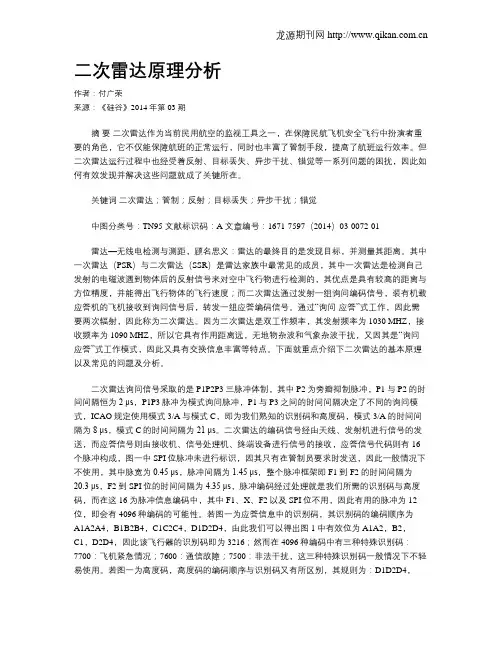

二次雷达原理分析作者：付广荣来源：《硅谷》2014年第03期摘要二次雷达作为当前民用航空的监视工具之一，在保障民航飞机安全飞行中扮演者重要的角色，它不仅能保障航班的正常运行，同时也丰富了管制手段，提高了航班运行效率。

但二次雷达运行过程中也经受着反射、目标丢失、异步干扰、错觉等一系列问题的困扰，因此如何有效发现并解决这些问题就成了关键所在。

关键词二次雷达；管制；反射；目标丢失；异步干扰；错觉中图分类号：TN95 文献标识码：A 文章编号：1671-7597（2014）03-0072-01雷达—无线电检测与测距，顾名思义：雷达的最终目的是发现目标，并测量其距离。

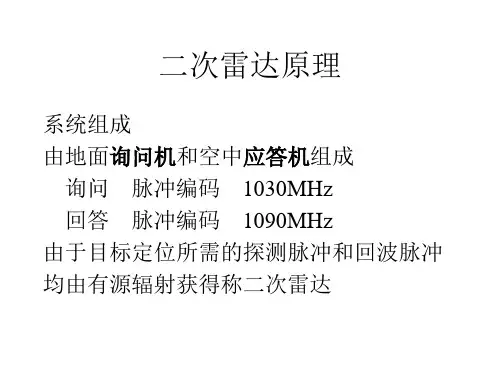

其中一次雷达（PSR）与二次雷达（SSR）是雷达家族中最常见的成员，其中一次雷达是检测自己发射的电磁波遇到物体后的反射信号来对空中飞行物进行检测的，其优点是具有较高的距离与方位精度，并能得出飞行物体的飞行速度；而二次雷达通过发射一组询问编码信号，装有机载应答机的飞机接收到询问信号后，转发一组应答编码信号。

通过“询问-应答”式工作，因此需要两次辐射，因此称为二次雷达。

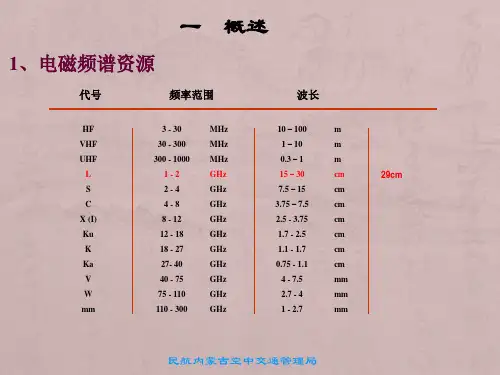

因为二次雷达是双工作频率，其发射频率为1030 MHZ，接收频率为1090 MHZ，所以它具有作用距离远，无地物杂波和气象杂波干扰，又因其是“询问-应答”式工作模式，因此又具有交换信息丰富等特点。

下面就重点介绍下二次雷达的基本原理以及常见的问题及分析。

二次雷达询问信号采取的是P1P2P3三脉冲体制，其中P2为旁瓣抑制脉冲，P1与P2的时间间隔恒为2 μs，P1P3脉冲为模式询问脉冲，P1与P3之间的时间间隔决定了不同的询问模式，ICAO规定使用模式3/A与模式C，即为我们熟知的识别码和高度码，模式3/A的时间间隔为8 μs，模式C的时间间隔为21 μs。

二次雷达的编码信号经由天线、发射机进行信号的发送，而应答信号则由接收机、信号处理机、终端设备进行信号的接收，应答信号代码则有16个脉冲构成，图一中SPI位脉冲未进行标识，因其只有在管制员要求时发送，因此一般情况下不使用，其中脉宽为0.45 μs，脉冲间隔为1.45 μs，整个脉冲框架即F1到F2的时间间隔为20.3 μs，F2到SPI位的时间间隔为4.35 μs，脉冲编码经过处理就是我们所需的识别码与高度码，而在这16为脉冲信息编码中，其中F1、X、F2以及SPI位不用，因此有用的脉冲为12位，即会有4096种编码的可能性。

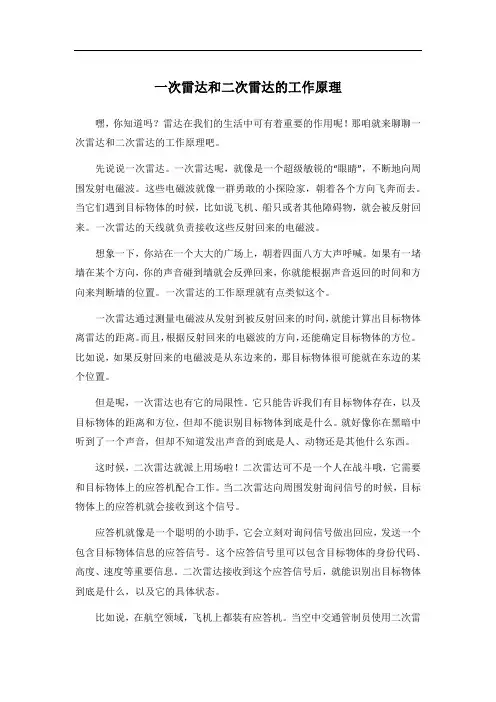

一次雷达和二次雷达的工作原理嘿，你知道吗？雷达在我们的生活中可有着重要的作用呢！那咱就来聊聊一次雷达和二次雷达的工作原理吧。

先说说一次雷达。

一次雷达呢，就像是一个超级敏锐的“眼睛”，不断地向周围发射电磁波。

这些电磁波就像一群勇敢的小探险家，朝着各个方向飞奔而去。

当它们遇到目标物体的时候，比如说飞机、船只或者其他障碍物，就会被反射回来。

一次雷达的天线就负责接收这些反射回来的电磁波。

想象一下，你站在一个大大的广场上，朝着四面八方大声呼喊。

如果有一堵墙在某个方向，你的声音碰到墙就会反弹回来，你就能根据声音返回的时间和方向来判断墙的位置。

一次雷达的工作原理就有点类似这个。

一次雷达通过测量电磁波从发射到被反射回来的时间，就能计算出目标物体离雷达的距离。

而且，根据反射回来的电磁波的方向，还能确定目标物体的方位。

比如说，如果反射回来的电磁波是从东边来的，那目标物体很可能就在东边的某个位置。

但是呢，一次雷达也有它的局限性。

它只能告诉我们有目标物体存在，以及目标物体的距离和方位，但却不能识别目标物体到底是什么。

就好像你在黑暗中听到了一个声音，但却不知道发出声音的到底是人、动物还是其他什么东西。

这时候，二次雷达就派上用场啦！二次雷达可不是一个人在战斗哦，它需要和目标物体上的应答机配合工作。

当二次雷达向周围发射询问信号的时候，目标物体上的应答机就会接收到这个信号。

应答机就像是一个聪明的小助手，它会立刻对询问信号做出回应，发送一个包含目标物体信息的应答信号。

这个应答信号里可以包含目标物体的身份代码、高度、速度等重要信息。

二次雷达接收到这个应答信号后，就能识别出目标物体到底是什么，以及它的具体状态。

比如说，在航空领域，飞机上都装有应答机。

当空中交通管制员使用二次雷达询问时，飞机上的应答机就会回应，告诉管制员这架飞机的航班号、高度、速度等信息。

这样，管制员就能更好地掌握空中交通情况，确保飞行安全。

二次雷达的工作原理就像是一场对话。

二次雷达工作原理课件(二)二次雷达工作原理课件教学内容：•二次雷达的定义和基本原理•二次雷达的组成和工作方式•二次雷达的应用领域和优势•二次雷达的局限性和发展趋势教学准备：•电脑、投影仪以及课堂展示设备•PPT软件或者其他课件制作工具•网络连接或者离线资料教学目标：•理解二次雷达的基本工作原理和流程•掌握二次雷达的组成和工作方式•了解二次雷达在不同应用领域的优势和特点•分析二次雷达的局限性，并展望其未来发展趋势设计说明：本课件以简洁明了的方式呈现二次雷达的工作原理，从概念引入到应用延伸，力求让学生全面了解并掌握相关知识。

教学过程：1.引入：介绍雷达的基本概念，并提出学习二次雷达的目的和意义。

2.二次雷达的定义和基本原理：–通过概念解释，明确二次雷达的定义和分类。

–阐述二次雷达的基本原理：发射和接收信号的过程。

3.二次雷达的组成和工作方式：–列出二次雷达的主要组成部分，如发射机、接收机等。

–详细说明二次雷达的工作方式，涉及到发射、接收和信号处理等环节。

4.二次雷达的应用领域和优势：–列举二次雷达在不同领域的应用，如航空、气象、交通等。

–强调二次雷达的优势，如高分辨率、成本较低等。

5.二次雷达的局限性和发展趋势：–分析二次雷达存在的局限性，如受环境干扰、波束扫描范围有限等。

–展望二次雷达的发展趋势，如应用领域的拓展、技术的进步等。

6.总结：对二次雷达的工作原理进行总结，并鼓励学生加深理解和研究。

课后反思：通过本次课程，学生对二次雷达的工作原理和应用有了较好的了解。

课件使用简洁明了的语言和示意图，帮助学生更好地理解相关内容。

但可以适当增加一些案例分析和练习，提升学生的实际操作能力。

同时，需要对学生的学习效果进行评估和反馈，以便进一步优化教学内容和方法。
