第一章 雷达基本工作原理

雷达原理复习要点第一章（重点）1、雷达的基本概念雷达概念(Radar)：radar的音译，Radio Detection and Ranging 的缩写。

无线电探测和测距，无线电定位。

雷达的任务：利用目标对电磁波的反射来发现目标并对目标进行定位，是一种电磁波的传感器、探测工具，能主动、实时、远距离、全天候、全天时获取目标信息。

从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息斜距R : 雷达到目标的直线距离OP方位α: 目标斜距R在水平面上的投影OB与某一起始方向(正北、正南或其它参考方向)在水平面上的夹角。

仰角β：斜距R与它在水平面上的投影OB在铅垂面上的夹角，有时也称为倾角或高低角。

2、目标距离的测量测量原理式中，R为目标到雷达的单程距离，为电磁波往返于目标与雷达之间的时间间隔，c为电磁波的传播速率(=3×108米/秒)距离测量分辨率两个目标在距离方向上的最小可区分距离最大不模糊距离3、目标角度的测量方位分辨率取决于哪些因素4、雷达的基本组成雷达由哪几个主要部分，各部分的功能是什么同步设备：雷达整机工作的频率和时间标准。

发射机：产生大功率射频脉冲。

收发转换开关: 收发共用一副天线必需，完成天线与发射机和接收机连通之间的切换。

天线：将发射信号向空间定向辐射，并接收目标回波。

接收机：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。

显示器：显示目标回波，指示目标位置。

天线控制(伺服)装置：控制天线波束在空间扫描。

电源第二章1、雷达发射机的任务为雷达提供一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去2、雷达发射机的主要质量指标工作频率或波段、输出功率、总效率、信号形式、信号稳定度3、雷达发射机的分类单级振荡式、主振放大式4、单级振荡式和主振放大式发射机产生信号的原理，以及各自的优缺点单级振荡式：脉冲调制器：在触发脉冲信号激励下产生脉宽为τ的脉冲信号。

雷达基本理论与基本原理一、雷达的基本理论1、雷达工作的基本过程发射机产生电磁信号，由天线辐射到空中，发射的信号一部分被目标拦截并向许多方向再辐射。

向后再辐射回到雷达的信号被天线采集，并送到接受机，在接收机中，该信号被处理以检测目标的存在并确定其位置,最后在雷达终端上将处理结果显示出来。

2、雷达工作的基本原理一般来说，会通过雷达信号到目标并从目标返回雷达的时间，得到目标的距离。

目标的角度位置可以根据收到的回波信号幅度为最大时，窄波束宽度雷达天线所指的方向而获得。

如果目标是运动的，由于多普勒效应，回波信号的频率会漂移。

该频率的漂移与目标相对于雷达的速度成正比，根据2rd v f λ=,即可得到目标的速度。

3、雷达的主要性能参数和技术参数 雷达的主要性能参数 雷达的探测范围雷达对目标进行连续观测的空域，叫做探测范围，又称威力范围，取决于雷达的最小可测距离和最大作用距离，仰角和方位角的探测范围。

测量目标参数的精确度和误差精确度高低用测量误差的大小来衡量，误差越小，精确度越高，雷达测量精确度的误差通常可以分为系统误差、随机误差和疏失误差。

分辨力指雷达对两个相邻目标的分辨能力。

可分为距离分辨力、角分辨力（方位分辨力和俯仰角分辨力）和速度分辨力。

距离分辨力的定义：第一个目标回波脉冲的后沿与第二个目标回波脉冲的前沿相接近以致不能分辨出是两个目标时，作为可分辨的极限，这个极限距离就是距离分辨力：min ()2c R τ∆=。

因此，脉宽越小，距离分辨力越好数据率雷达对整个威力范围完成一次探测所需时间的倒数。

抗干扰能力指雷达在自然干扰和人为干扰（主要的是敌方干扰（有源和无源））条件下工作的能力。

雷达可靠性分为硬件的可靠性（一般用平均无故障时间和平均修复时间衡量）、软件可靠性和战争条件下雷达的生存能力。

体积和重量体积和重量决定于雷达的任务要求、所用的器件和材料。

功耗及展开时间功耗指雷达的电源消耗总功率。

展开时间指雷达在机动中的架设和撤收时间。

雷达的工作原理第一篇：雷达的工作原理雷达的工作原理蜻蜓的复眼我们知道，蜻蜓的每只眼睛由许许多多个小眼组成，每个小眼都能成完整的像，这样就使得蜻蜓所看到的范围要比人眼大得多。

与此类似，相控阵雷达的天线阵面也由许多个辐射单元和接收单元（称为阵元）组成，单元数目和雷达的功能有关，可以从几百个到几万个。

这些单元有规则地排列在平面上，构成阵列天线。

利用电磁波相干原理，通过计算机控制馈往各辐射单元电流的相位，就可以改变波束的方向进行扫描，故称为电扫描。

辐射单元把接收到的回波信号送入主机，完成雷达对目标的搜索、跟踪和测量。

每个天线单元除了有天线振子之外，还有移相器等必须的器件。

不同的振子通过移相器可以被馈入不同的相位的电流，从而在空间辐射出不同方向性的波束。

天线的单元数目越多，则波束在空间可能的方位就越多。

这种雷达的工作基础是相位可控的阵列天线，“相控阵”由此得名。

有源相阵控雷达和无源相阵控雷达的区别是就是无源是只有单个或者几个发射机子阵原只能接收，而有源是每个阵原都有完整的发射和接收单元！相控阵雷达的优点：（1）波束指向灵活，能实现无惯性快速扫描，数据率高；（2）一个雷达可同时形成多个独立波束，分别实现搜索、识别、跟踪、制导、无源探测等多种功能；（3）目标容量大，可在空域内同时监视、跟踪数百个目标；（4）对复杂目标环境的适应能力强；（5）抗干扰性能好。

全固态相控阵雷达的可*性高，即使少量组件失效仍能正常工作。

但相控阵雷达设备复杂、造价昂贵，且波束扫描范围有限，最大扫描角为90°～120°。

当需要进行全方位监视时，需配置3～4个天线相控阵雷达与机械扫描雷达相比，扫描更灵活、性能更可*、抗干扰能力更强，能快速适应战场条件的变化。

多功能相控阵雷达已广泛用于地面远程预警系统、机载和舰载防空系统、机载和舰载系统、炮位测量、靶场测量等。

美国“爱国者”防空系统的AN／MPQ-53雷达、舰载“宙斯盾”指挥控制系统中的雷达、B-1B轰炸机上的APQ-164雷达、俄罗斯C-300防空武器系统的多功能雷达等都是典型的相控阵雷达。

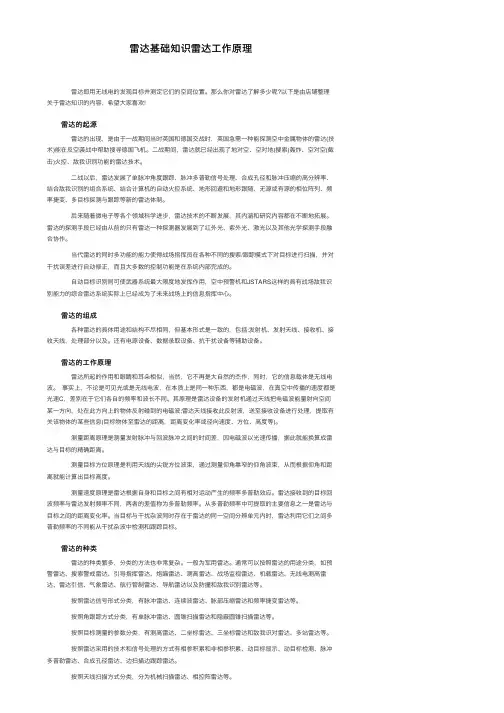

雷达基础知识雷达⼯作原理 雷达即⽤⽆线电的发现⽬标并测定它们的空间位置。

那么你对雷达了解多少呢?以下是由店铺整理关于雷达知识的内容，希望⼤家喜欢! 雷达的起源 雷达的出现，是由于⼀战期间当时英国和德国交战时，英国急需⼀种能探测空中⾦属物体的雷达(技术)能在反空袭战中帮助搜寻德国飞机。

⼆战期间，雷达就已经出现了地对空、空对地(搜索)轰炸、空对空(截击)⽕控、敌我识别功能的雷达技术。

⼆战以后，雷达发展了单脉冲⾓度跟踪、脉冲多普勒信号处理、合成孔径和脉冲压缩的⾼分辨率、结合敌我识别的组合系统、结合计算机的⾃动⽕控系统、地形回避和地形跟随、⽆源或有源的相位阵列、频率捷变、多⽬标探测与跟踪等新的雷达体制。

后来随着微电⼦等各个领域科学进步，雷达技术的不断发展，其内涵和研究内容都在不断地拓展。

雷达的探测⼿段已经由从前的只有雷达⼀种探测器发展到了红外光、紫外光、激光以及其他光学探测⼿段融合协作。

当代雷达的同时多功能的能⼒使得战场指挥员在各种不同的搜索/跟踪模式下对⽬标进⾏扫描，并对⼲扰误差进⾏⾃动修正，⽽且⼤多数的控制功能是在系统内部完成的。

⾃动⽬标识别则可使武器系统最⼤限度地发挥作⽤，空中预警机和JSTARS这样的具有战场敌我识别能⼒的综合雷达系统实际上已经成为了未来战场上的信息指挥中⼼。

雷达的组成 各种雷达的具体⽤途和结构不尽相同，但基本形式是⼀致的，包括:发射机、发射天线、接收机、接收天线，处理部分以及。

还有电源设备、数据录取设备、抗⼲扰设备等辅助设备。

雷达的⼯作原理 雷达所起的作⽤和眼睛和⽿朵相似，当然，它不再是⼤⾃然的杰作，同时，它的信息载体是⽆线电波。

事实上，不论是可见光或是⽆线电波，在本质上是同⼀种东西，都是电磁波，在真空中传播的速度都是光速C，差别在于它们各⾃的频率和波长不同。

其原理是雷达设备的发射机通过天线把电磁波能量射向空间某⼀⽅向，处在此⽅向上的物体反射碰到的电磁波;雷达天线接收此反射波，送⾄接收设备进⾏处理，提取有关该物体的某些信息(⽬标物体⾄雷达的距离，距离变化率或径向速度、⽅位、⾼度等)。

雷达原理与系统（必修）知识要点整理第一章：1、雷达基本工作原理框图认知。

2、雷达面临的四大威胁3、距离和延时对应关系4、速度与多普勒关系（径向速度与线速度）5、距离分辨力，角分辨力6、基本雷达方程（物理过程，各参数意义，相互关系，基本推导）7、雷达的基本组成（几个主要部分），及各部分作用第二章雷达发射机1、单级振荡与主振放大式发射机区别2、基本任务和组成框图3、峰值功率、平均功率，工作比（占空比），脉宽、PRI（Tr），PRF（fr）的关系。

第三章接收机1、超外差技术和超外差接收机基本结构（关键在混频）2、灵敏度的定义，识别系数定义3、接收机动态范围的定义4、额定噪声功率N=KTB N、噪声系数计算及其物理意义5、级联电路的噪声系数计算6、习题7、AGC，AFC，STC的含意和作用第四章显示器1、雷达显示器类型及其坐标含义；2、A型、B型、P型、J型第五章作用距离1、雷达作用距离方程，多种形式，各参数意义，PX=？Rmax=？（灵敏度表示的、检测因子表示的等）2、增益G和雷达截面A的关系2、雷达目标截面积定义3、习题4、最小可检测信噪比、检测因子表示的距离方程5、奈曼皮尔逊准则的定义6、虚警概率、检测概率、信噪比三者关系，习题.（会看图查数）由概率分布函数、门限积分区间表示的各种概率形式；7、为什么要积累，相参积累与非相参积累对信噪比改善如何，相参M~M倍。

8、积累对作用距离的改善，（方程、结论、习题）9、大气折射原因、直视距离计算（注意单位Km还是m）10、二次雷达方程、习题。

11、分贝表示的雷达方程，计算、习题，普通雷达方程的计算。

第六章距离测量1、R,tr,距离分辨力、脉宽、带宽关系2、最短作用距离、最大不模糊距离与脉宽、重频关系3、双重频判距离模糊、习题。

4、调频连续波测距原理，（距离到频率的转换，简单推导）,测速。

5、相位差与距离的关系6、习题第七章测角1、相位测角原理（路程差与相位差的相互补偿）2、三天线测角原理、习题。

雷达观测与模拟器题库-第四五章《雷达观测与模拟器》试题集一、选择题第一章雷达基本工作原理02001（4）A船用雷达属于哪一种类型的雷达? ____A、脉冲B、多普勒C、连续波D、调频 02002（4）B船用雷达测距原理是测量电磁波在天线与目标之间的______。

A、传播速度B、往返传播时间C、传播次数D、往返传播时的频率变化 02003（6）B某径向扫描雷达的量程为24 n mile，那么其扫描线全长代表的时间为。

A、590.4 usB、295.2 usC、300.0 usD、600.0 us 020xx（6）B雷达测得电波在天线与物标之间的往返时间为36.9us, 则该物标到本船的距离为。

A、6 n mileB、3 n mileC、4 n mileD、5 n mile 020xx（5）D雷达的测距原理是利用电波的以下特性 ____A、在空间匀速传播B、在空间直线传播C、碰到物标具有良好反射性D、以上都是 020xx（6）D雷达测方位原理是利用_____特性。

A、雷达天线定向发射和接收B、雷达天线360˙旋转C、雷达天线与扫描线同步D、以上都是 01022001（5）A雷达发射机产生射频脉冲，其特点是_____。

A、周期性大功率B、周期性小功率C、连续等幅小功率D、连续等幅大功率01022002(5) C雷达之所以能够发射和接收共用一个雷达天线, 是因为 .A、雷达天线是定向天线B、雷达天线是波导天线C、收发开关的转换作用D、雷达天线用波导传输能量01022003(4) B雷达天线其转速通常为 .A、80转/分B、15-30转/分C、120转/分D、90转/分 010220xx(4) C雷达显示器为了得到完整的图像, 其荧光屏采用 -A、短余辉B、中余辉C、长余辉D、超长余辉 010220xx(4) B雷达显示器是PPI显示器, 可以测得物标的二维数据,即A、距离和高度B、距离和方位C、大小和高度D、方位高度 010220xx(5) D雷达射频脉冲与物标回波相比 .A、二者功率相同, 频率相同B、二者功率不同, 频率不同 C、二者功率相同, 频率不同 D、二者功率不同,频率相同1010220xx(5) B 雷达电源 .A、就是船电B、由船电转换而成C、是中频电源, 由高频用电设备转换而成D、A或B 01022021(4) C船用雷达发射机的任务就是产生一个功率较大的_____脉冲.A、连续波B、调频C、射频D、调幅 01022021(4) D船用导航雷达使用的频率属于下列哪个波段? _____A、 LB、 XC、 SD、 X和S 01022021(5) C雷达接收机一般都采用____式接收机.A、再生B、直放C、超外差D、阻容耦合 01032001(5) C雷达电源应在船电电压变化----的情况下，输出的中频电位变化应小于5%. A、±10% B、±15% C、±20% D、±25% 01032002(6) B简单判断雷达逆变器工作是否正常的方法是____ A、用耳听不到振动声 B、听到清晰均匀的振动声C、听到时断时续的振动声D、用手摸不发热01032003(4) B一般雷达电源都采用_____电源。

雷达知识点总结1.雷达的工作原理1 雷达测距原理超高频无线电波在空间传播具有等速、直线传播的特性，并且遇到物标有良好的反射现象。

用发射机产生高频无线电脉冲波，用天线向外发射和接收无线电脉冲波，用显示器进行计时、计算、显示物标的距离，并用触发电路产生的触发脉冲使它们同步工作。

2 雷达测方位原理（1）利用超高频无线电波的空间直线传播；（2）雷达天线是一种定向型天线；（3）用方位扫描系统把天线的瞬时位置随时准确地送到显示器，使荧光屏上的扫描线和天线同步旋转，于是物标回波也就按它的实际方位显示在荧光屏上。

雷达基本组成（1）触发电路（Trigger Circuit）（2）作用：每隔一定的时间产生一个作用时间很短的尖脉冲（触发脉冲），分别送到发射机、接收机和显示器，使它们同步工作。

（3）（4）发射机（Transmitter）（5）作用：在触发脉冲的控制下产生一个具有一定宽度的大功率高频的脉冲信号（射频脉冲），经波导馈线送入天线向外发射。

参数：X波段：9300MHz—9500MHz （波长3cm）S波段：2900MHz—3100MHz （波长10cm）（6）天线（Scanner; Antenna）（7）作用：把发射机经波导馈线送来的射频脉冲的能量聚成细束朝一个方向发射出去，同时只接收从该方向的物标反射的回波，并再经波导馈线送入接收机。

参数：顺时针匀速旋转，转速：15—30r/min（8）（9）接收机（Receiver）作用：将天线接收到的超高频回波信号放大，变频（变成中频）后，再放大、检波，变成显示器可以显示的视频回波信号。

（5）收发开关（T-R Switch）作用：在发射时自动关闭接收机入口，让大功率射频脉冲只送到天线向外辐射而不进入接收机；在发射结束后，能自动接通接收机通路让微弱的回波信号顺利进入接收机，同时关闭发射机通路。

（6）显示器（Display）作用：传统的PPI显示器在触发脉冲的控制下产生一条径向的距离扫描线，用来计时、计算物标回波的距离，同时这条扫描线由方位扫描系统带动天线同步旋转。

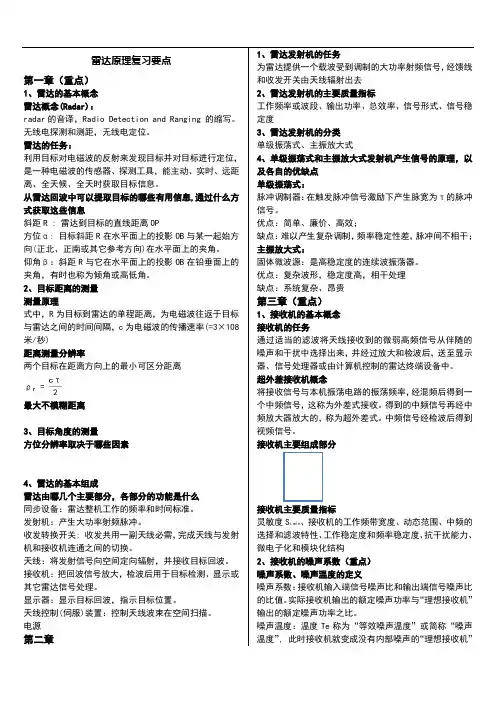

雷达原理复习要点第一章（重点）1、雷达的基本概念雷达概念(Radar)：radar的音译，Radio Detection and Ranging 的缩写。
