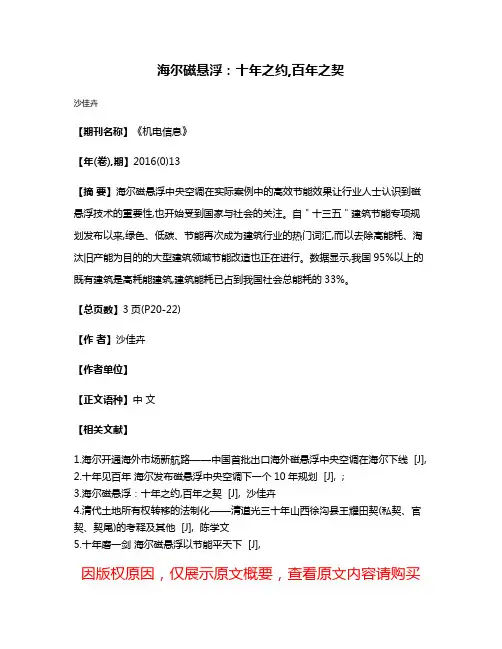

ARK-3360在海尔磁悬浮空调系统中的应用

海尔磁悬浮：十年之约,百年之契
沙佳卉
【期刊名称】《机电信息》
【年(卷),期】2016(0)13
【摘要】海尔磁悬浮中央空调在实际案例中的高效节能效果让行业人士认识到磁
悬浮技术的重要性,也开始受到国家与社会的关注。

自＂十三五＂建筑节能专项规
划发布以来,绿色、低碳、节能再次成为建筑行业的热门词汇,而以去除高能耗、淘汰旧产能为目的的大型建筑领域节能改造也正在进行。

数据显示,我国95%以上的既有建筑是高耗能建筑,建筑能耗已占到我国社会总能耗的33%。

【总页数】3页(P20-22)
【作者】沙佳卉
【作者单位】
【正文语种】中文
【相关文献】
1.海尔开通海外市场新航路——中国首批出口海外磁悬浮中央空调在海尔下线 [J],
2.十年见百年海尔发布磁悬浮中央空调下一个10年规划 [J], ;
3.海尔磁悬浮：十年之约,百年之契 [J], 沙佳卉
4.清代土地所有权转移的法制化——清道光三十年山西徐沟县王耀田契(私契、官契、契尾)的考释及其他 [J], 陈学文
5.十年磨一剑海尔磁悬浮以节能平天下 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

海尔中央空调酒店房地产行业解决方案1、作为办公楼类建筑，一般除周一至周五的正常8小时工作外，常常还需要加班。

既包括每天工作时间的延长，如每天14个小时，也包括周六和周日的加班。

普遍存在着物业管理与使用者加班要求的矛盾，而作为物业管理的空调运行时间往往很难确定运行范围和运行调节机制。

2、作为城市酒店(包括旅游酒店)由于受到季节性、地理位置、入住率及白天与夜间人员在室率的影响，空调主机经常处在部分负荷及较低负荷情况下运行。

而在较低情况下普通水冷冷水离心机、水冷冷水螺杆机的COP值即性能比将大大下降。

长期以来将无形的增加运行成本，增加运行费用。

方案详细加班空调的常规解决办法：1、多联机系统，虽然具有分区控制，独立计费，灵活的优点，但该系统投资高、运行费用高，系统复杂，影响外观；2、中央空调系统，虽然正常运行费用低，投资低，有最低负荷限制(不能低于25%)；海尔多联机常规中央系统对于加班空调的管理办法：1、确定每天的空调供冷时间段，在非空调时间段停止供冷(如每天提供10-14小时)。

2.、将运行费用折合成单位空调面积运行费，空调主机24小时运行，不管业主什么时候都可以使用，费用往往很高。

3、根据业主要求约定时间供冷，但运行费用极高。

如周六、日加班需要开空调，按1元/小时平米收，加班费用太高。

常规系统加班空调的两大难点：加班人数不能太少，费用极高。

普通离心机、螺杆机在满负荷或在较大部分负荷的情况下，往往还能发挥其性能特点；而在较小部分负荷的情况下空调成本居高不下，甚至无法运行。

海尔磁悬浮离心机组优势：海尔磁悬浮离心式水冷冷水机组与其他制冷机不同，恰如其分的弥补了其他制冷机的在低负荷运行工况方面的不足。

磁悬浮离心机其综合能效比(IPLV)为8.87；越是在低负荷情况下其COP值越高。

例如在25%负荷时，IPLV将达到12.31，比常规空调省电50%以上(海尔独有)。

海尔磁悬浮离心机方案价值1、磁悬浮变频离心机可以在5%负荷以下保持高效工作，使低负荷空调系统的运行得到优化。

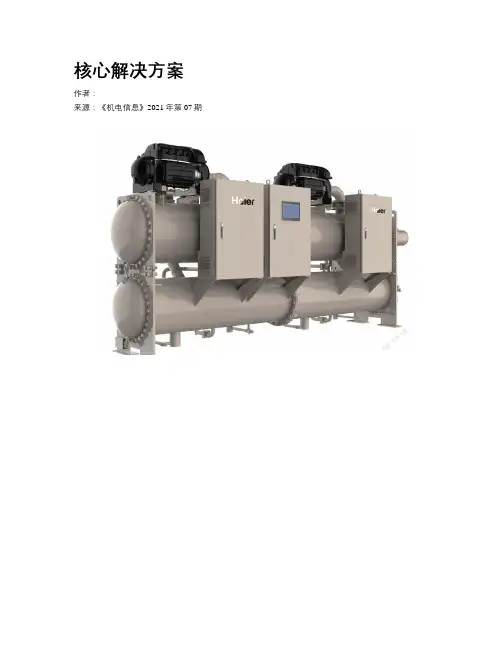

核心解决方案作者：来源：《机电信息》2021年第07期磁悬浮集成冷站解決方案磁悬浮集成冷站主要由磁悬浮离心机组、机房集控系统、高效输配系统、高效冷源系统4部分组成。

在磁悬浮集成冷站解决方案中，机组具备自运行、自节能、自清洗的功能。

磁悬浮离心机组将轴承置于智能磁场中，使压缩机与轴承不直接接触，从而实现零摩擦运转，提高了运行的稳定性，节能不止50%。

此外，磁悬浮离心机组的寿命延长至30年，比常规冷水机组增长了一倍。

该方案搭载高度智慧的机房控制系统与远程通信系统，不但可以一键开关机房所有设备，还可通过海尔E+物联网云平台实现远程监控、无人值守。

与此同时，磁悬浮离心机组可在线清洗换热管，无需停机维护。

蒸发冷磁悬浮解决方案在海尔磁悬浮蒸发冷解决方案中，主机采用蒸发冷却式磁悬浮变频冷水机组，该机组采用直流变频磁悬浮压缩机与降膜式蒸发器，节能效果更佳。

该方案将传统水冷机组和冷却塔进行整合，集高效节能、稳定可靠、易于维护、低运行成本等特点于一身，是城市轨道交通中央空调系统的未来发展趋势之一。

针对地下地铁站点空间较小的特点，采用冷量范围为100～500 RT的蒸发冷磁悬浮机组，可满足绝大部分地铁站点的制冷制热需求。

针对城市地铁站点用地空间紧张，无处安放冷却塔的难点，蒸发冷磁悬浮机组可采用两种安装方式：其一，安装于地铁站地面上，无需地下机房;其二，安装在车站排风道出风口中。

蒸发冷磁悬浮机组不但可以根据环境温度随时开关机，而且无需换油，换热器更新方便。

从能效角度看，蒸发冷磁悬浮机组COP>5，超一级能效30%以上。

从使用功能看，蒸发冷磁悬浮机组可以实现全年制冷、制冷+热回收、制热。

与此同时，机身采用不锈钢蒸发冷高效、防腐技术，可在各种环境下使用，完美适应全国各地地铁站点的不同环境。

科技视界 ｜ 器62磁悬浮制冷机组助力节能减排的“奥秘”王文渊THE MYSTERY OF MAGNETIC SUSPENSION REFRIGERATION UNIT HELPING TO SAVE ENERGY AND REDUCE EMINSSION 磁悬浮制冷机组与传统制冷机组不同之处是用“磁悬浮”轴承取代油轴承，即通过电磁线圈（磁轴承）和永磁体（转子）相互作用，产生磁力使轴悬浮，从而在旋转时不产生机械接触和机械磨擦，避免了能量损失。

通过应用“磁悬浮”轴承技术，磁悬浮制冷机组得以因其出色的节能效果而成为近些年崭露头角的新型高效制冷系统。

KEJI SHIJIE ｜ QI63 王文渊 ｜ 磁悬浮制冷机组助力节能减排的“奥秘” “磁悬浮”是改变世界的机器。

磁悬浮技术由来已久，磁悬浮列车已在上海运行多年，这种技术消除摩擦，提高了机械效率，也减少了机械故障。

随着该技术的发展与成熟，空调行业也迎来了“磁悬浮”技术潮。

磁悬浮制冷是中央空调系统的前沿应用技术之一。

2003年麦克维尔公司（McQuay）推出磁悬浮变频离心式制冷机组，实现了磁悬浮制冷“零”的突破；2006年海尔公司研发出我国首台磁悬浮变频离心机产品。

近些年，磁悬浮制冷机组在我国的应用不断发展和普及。

2022年版《国家工业和信息化领域节能技术装备推荐目录》把磁悬浮变频离心式中央空调技术纳入了重点用能设备及系统节能提效技术之一，并预测到 2025 年行业普及率将达到10%。

磁悬浮制冷机组是指采用磁悬浮技术的中央空调，其制冷原理和普通离心式制冷机组相同，主要包括压缩机吸气压缩、冷凝器冷凝、膨胀阀节流和蒸发器蒸发吸热等4个主要过程。

磁悬浮制冷机组的核心是磁悬浮离心压缩机，主要由叶轮、电机、磁悬浮轴承、位移传感器、轴承控制器、电机驱动器等部件组成。

其中，“磁悬浮”轴承是一种助力节能减排的重要技术，磁悬浮制冷机组与传统制冷机组不同之处是用“磁悬浮”轴承取代油轴承，即通过电磁线圈（磁轴承）和永磁体（转子）进行相互作用，产生的磁力使轴悬浮，从而在旋转时不会产生机械接触和机械磨擦，避免了能量损失。

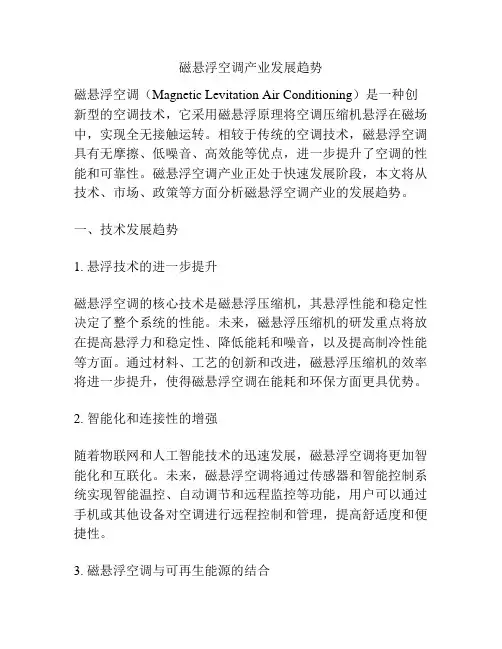

磁悬浮空调产业发展趋势磁悬浮空调（Magnetic Levitation Air Conditioning）是一种创新型的空调技术，它采用磁悬浮原理将空调压缩机悬浮在磁场中，实现全无接触运转。

相较于传统的空调技术，磁悬浮空调具有无摩擦、低噪音、高效能等优点，进一步提升了空调的性能和可靠性。

磁悬浮空调产业正处于快速发展阶段，本文将从技术、市场、政策等方面分析磁悬浮空调产业的发展趋势。

一、技术发展趋势1. 悬浮技术的进一步提升磁悬浮空调的核心技术是磁悬浮压缩机，其悬浮性能和稳定性决定了整个系统的性能。

未来，磁悬浮压缩机的研发重点将放在提高悬浮力和稳定性、降低能耗和噪音，以及提高制冷性能等方面。

通过材料、工艺的创新和改进，磁悬浮压缩机的效率将进一步提升，使得磁悬浮空调在能耗和环保方面更具优势。

2. 智能化和连接性的增强随着物联网和人工智能技术的迅速发展，磁悬浮空调将更加智能化和互联化。

未来，磁悬浮空调将通过传感器和智能控制系统实现智能温控、自动调节和远程监控等功能，用户可以通过手机或其他设备对空调进行远程控制和管理，提高舒适度和便捷性。

3. 磁悬浮空调与可再生能源的结合可再生能源的利用是未来能源发展的重要趋势。

磁悬浮空调作为高效节能的空调技术，具备与可再生能源的配套利用潜力。

未来，磁悬浮空调系统将更多地考虑与太阳能、风能等可再生能源进行整合，实现低碳、绿色的运行模式。

二、市场发展趋势1. 市场规模的持续扩大随着全球气候变暖问题的日益突出，磁悬浮空调作为高效节能的空调技术受到了广泛关注和推广。

根据市场调研机构的数据，全球磁悬浮空调市场规模从2019年的约10亿美元增长到2025年的约30亿美元，年均复合增长率超过20%。

2. 新兴市场的快速崛起目前，磁悬浮空调市场主要集中在发达国家和地区，如美国、日本和欧洲。

然而，随着全球经济的快速发展，新兴市场的空调需求也在迅速增长。

尤其是亚洲和中东地区，由于气候变暖和城市化进程的加快，这些地区对于高效节能的空调需求将进一步增加，磁悬浮空调市场将迎来更多的机会。

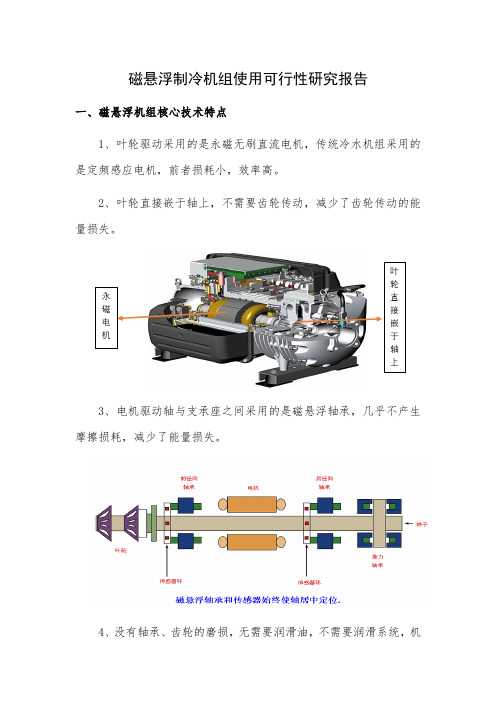

磁悬浮制冷机组使用可行性研究报告一、磁悬浮机组核心技术特点1、叶轮驱动采用的是永磁无刷直流电机，传统冷水机组采用的是定频感应电机，前者损耗小，效率高。

2、叶轮直接嵌于轴上，不需要齿轮传动，减少了齿轮传动的能量损失。

3、电机驱动轴与支承座之间采用的是磁悬浮轴承，几乎不产生摩擦损耗，减少了能量损失。

4、没有轴承、齿轮的磨损，无需要润滑油，不需要润滑系统，机永磁电机叶轮直接嵌于轴上组蒸发器、冷凝器换热效率提高。

以上四点是磁悬浮冷水机组相对于其它离心机、螺杆机节能的核心技术因素。

二、冷水机组运行费用计算方法1、第一步：确定冷水机组的参数1）根据冷水机组COP-负荷率曲线，确定对应不同负荷率的名义制冷工况的性能参数COP 值。

2)修正COP 值。

查阅冷水机组变工况修正参数表，确定机组实际运行参数;冷冻水出水e ℃、冷却水进水温度k ℃时，制冷量修正系数c ，功率修正系数d 。

机组的实际COP=名义COP 值*c/d 。

3)计算冷水机组在不同负荷状态下的输入功率。

4）逐月确定不同负荷下的机组运行天数、每天运行时间。

48121625%50%75%100%磁悬浮普通螺杆机组离心机组C O P负荷率2、第二步：计算冷水机组运行费用计算冷水机组月运行费用。

水冷机组运行费用=∑各负荷率（输入功率×每天运行时间×每月运行天数×电价）。

三、北塔酒店制冷机组运行费测算对比1、红岛国际会展中心北塔酒店为一类高层公共建筑，建筑高度60.3米，裙房建筑高度30.3米，地上建筑面积47210.7平米，地下建筑面积23472.9平米，总建筑面积70683.7平米北塔酒店及裙房的空调系统独立设置。

夏季冷负荷6000kw。

2、原方案机组参数3、现方案机组参数4、运行模式进行对比5、冷水机组运行费用测算条件1）空调运行时间按照7、8、9三个月，共计92天，每天运行24小时；2）运行负荷按照100%、75%、50%、25%四个取值，基本能够与制冷季的运行负荷实际情况相匹配，冷机供应区域为酒店+办公，根据有关模型，可进一步确定各负荷的比例；3）为便于测算，先假设酒店入住率为100%。

海尔磁悬浮中央空调技术-颠覆传统的技术海尔磁悬浮中央空调技术--颠覆传统的技术。

磁悬浮中央空调由于具有高效率、低噪音等优点，在欧美市场得到了广泛的应用，现正向全球迅速推广。

它所使用的磁悬浮离心机是-种完全不需要润滑油的制冷压缩机，是一个完全数字化的压缩机。

磁悬浮离心机它甚至可以被当作-种电器产品，这也是传统的压缩机结合现代微电子技术的发展方向。

磁悬浮离心冷水机组之所以能够实现50%的节能效果，很大程度上缘于其核心部件的设计。

以下则通过磁轴承技术、无油润滑、蒸发器设计、冷凝器设计等多个方面进行阐述其节能原理。

第一：磁悬浮压缩机使用了磁轴承技术，使得压缩机转轴与轴承不接触，从而实现了无油运行。

无油运转带来的好处有:●机组无需油分、油冷、油滤，简化了制冷系统，消除了油路系统、油泵等零件的故障，使得机组可靠性更高。

●制冷剂中没有润滑油，避免了壳管式换热器中油膜覆盖在换热管上导致换热效率下降，缩小了制冷剂与水之间的传热温差，使得机组的能力能效提高。

专业机构研究表明，旧式冷水机组内油的平均含量为9%，而其对系统能效的负面影响高达15%到20%，磁悬浮变频离心式冷水机组实现无油润滑提高效率15%以上。

●压缩机的转速不受传统机械传动方式的限制，无需增速齿轮，压缩机最高转速可以达到48000转/分钟，这样消除了传动损失，压缩机的体积更小，机组体积大幅度缩小。

磁悬浮离心机与传统螺杆机产品相比，其宽度减少了40%，最小宽度可以做到800mm,重量减少40%以上。

●机组不需要普通压缩机所必需的油压差，尤其是在春、秋、冬季外界环温很低的情况下，磁悬浮机组运行更加稳定，而普通机组需要将冷凝器进水温度保持在20'C以上;●压缩机消除了机械摩擦损失，比常规轴承更持久耐用，使机组寿命增加-倍。

第二：机组采用高效降膜蒸发器。

蒸发器采用专用高效换热管，换热管群采用缺列布置方式，确保蒸发器实现小温差传热第三：机组采用高效冷凝器。

海信磁悬浮制冷机组经典案例摘要：一、引言二、海信磁悬浮制冷机组介绍三、海信磁悬浮制冷机组的优势四、经典案例分析1.案例一：某数据中心2.案例二：某商业综合体3.案例三：某绿色建筑项目五、结论正文：一、引言作为我国制冷行业的领军企业，海信磁悬浮制冷机组凭借领先的技术和高品质的服务，赢得了广泛的认可。

本文将详细介绍海信磁悬浮制冷机组的经典案例，以展示其在实际应用中的优异表现。

二、海信磁悬浮制冷机组介绍海信磁悬浮制冷机组采用磁悬浮技术，具有高效节能、噪音低、运行稳定等优点。

机组采用环保制冷剂，符合绿色环保要求，广泛应用于数据中心、商业综合体、绿色建筑等领域。

三、海信磁悬浮制冷机组的优势1.高效节能：磁悬浮技术使制冷机组运行效率大幅提升，大幅降低能耗。

2.低噪音：磁悬浮技术降低了制冷机组的运行噪音，创造更舒适的环境。

3.稳定运行：机组运行稳定，有效降低故障率，提高设备使用寿命。

4.绿色环保：采用环保制冷剂，减少对环境的影响。

四、经典案例分析1.案例一：某数据中心该数据中心采用了海信磁悬浮制冷机组，满足了数据中心对高效节能、低噪音、稳定运行的需求。

据数据显示，机组投入使用后，数据中心制冷能耗降低了30%，噪音值降低至60 分贝，为数据中心的稳定运行提供了有力保障。

2.案例二：某商业综合体该商业综合体集购物、餐饮、娱乐于一体，对制冷需求量大。

海信磁悬浮制冷机组的应用，满足了商业综合体对高效节能、稳定运行的需求。

同时，低噪音的特性为顾客提供了舒适的购物环境。

3.案例三：某绿色建筑项目该项目注重绿色环保，采用了海信磁悬浮制冷机组。

机组的高效节能、低噪音、绿色环保特性，满足了绿色建筑对环保、节能、舒适的需求。

此外，海信磁悬浮制冷机组的使用，使该项目在绿色建筑领域取得了显著成果。

五、结论综上所述，海信磁悬浮制冷机组凭借其高效节能、低噪音、稳定运行等优势，在数据中心、商业综合体、绿色建筑等领域的应用中表现出色。

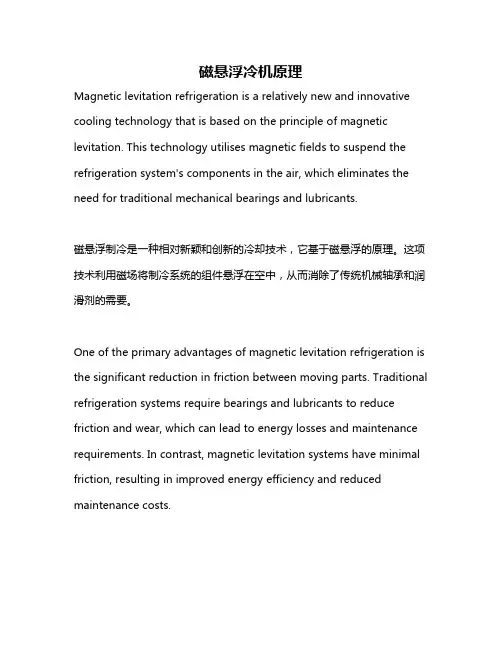

磁悬浮冷机原理Magnetic levitation refrigeration is a relatively new and innovative cooling technology that is based on the principle of magnetic levitation. This technology utilises magnetic fields to suspend the refrigeration system's components in the air, which eliminates the need for traditional mechanical bearings and lubricants.磁悬浮制冷是一种相对新颖和创新的冷却技术，它基于磁悬浮的原理。

这项技术利用磁场将制冷系统的组件悬浮在空中，从而消除了传统机械轴承和润滑剂的需要。

One of the primary advantages of magnetic levitation refrigeration is the significant reduction in friction between moving parts. Traditional refrigeration systems require bearings and lubricants to reduce friction and wear, which can lead to energy losses and maintenance requirements. In contrast, magnetic levitation systems have minimal friction, resulting in improved energy efficiency and reduced maintenance costs.磁悬浮制冷的主要优势之一是动态部件之间摩擦的显著减少。

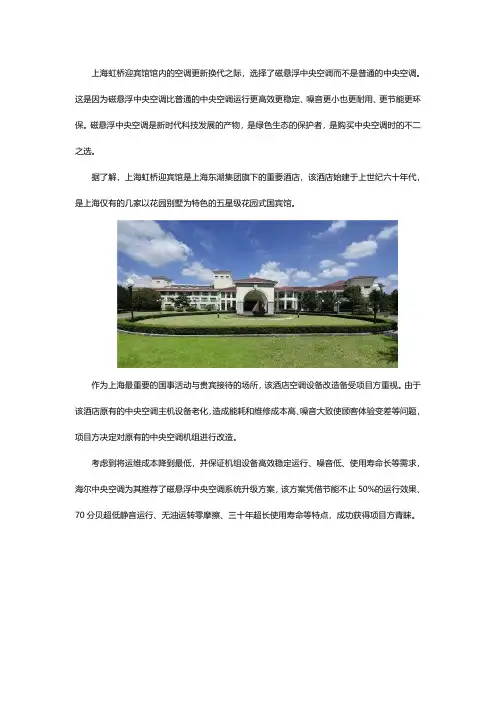

上海虹桥迎宾馆馆内的空调更新换代之际，选择了磁悬浮中央空调而不是普通的中央空调。

这是因为磁悬浮中央空调比普通的中央空调运行更高效更稳定、噪音更小也更耐用、更节能更环保。

磁悬浮中央空调是新时代科技发展的产物，是绿色生态的保护者，是购买中央空调时的不二之选。

据了解，上海虹桥迎宾馆是上海东湖集团旗下的重要酒店，该酒店始建于上世纪六十年代，是上海仅有的几家以花园别墅为特色的五星级花园式国宾馆。

作为上海最重要的国事活动与贵宾接待的场所，该酒店空调设备改造备受项目方重视。

由于该酒店原有的中央空调主机设备老化，造成能耗和维修成本高、噪音大致使顾客体验变差等问题，项目方决定对原有的中央空调机组进行改造。

考虑到将运维成本降到最低，并保证机组设备高效稳定运行、噪音低、使用寿命长等需求，海尔中央空调为其推荐了磁悬浮中央空调系统升级方案，该方案凭借节能不止50%的运行效果、70分贝超低静音运行、无油运转零摩擦、三十年超长使用寿命等特点，成功获得项目方青睐。

“之所以选择海尔，是因为之前的一期项目我们就已经跟海尔进行过一次合作了，彼此之间有了默契，而且海尔磁悬浮中央空调这个定制化的解决方案十分符合我们的要求，从最开始的选型到精准施工，多次按照我们的需求修改方案，海尔中央空调的这个服务是真的没的挑，我给海尔点一个大大的赞！”谈及跟海尔中央空调的合作，项目方如是说。

选择购买磁悬浮中央空调不止为生活带来了舒适，也为生态环境的优化出一份力。

作为众多磁悬浮中央空调的使用地之一的上海国宾馆还可以让住进上海国宾馆的你与磁悬浮中央空调带来的好空气相遇，与上海国宾馆的花园式美景相撞，拥抱科技带来的舒适微风。
