一.漆包线的产品标准和试验方法标准;1 漆包圆线的产品标准;GB6109-90系列标准:2 漆包扁线的产品标准:GB/T7095-i995系列3.漆包圆线和扁线的试验方法标准:GB/T4074-1999二.漆包线的检验和试验漆包线检验的内容包括;外观和尺寸的检验测量,性能的测试。
其中性能包括:机械性能,化学性能,热性能和电性能。
现在我们主要对外观,尺寸进行讲解。
1.漆包线表面(外观)应光洁,色泽均匀,无粒子,无氧化,发毛,阴阳面,黑斑点,脱漆等影响性能的缺陷,排线应整齐,平整紧密,地绕在线盘上,不压线,收放自如影响表面的因素很多,它与原材料,漆料,设备,工艺,环境等因素有关。
2.尺寸2.1 漆包圆线尺寸包括:外形尺寸(外经)D导体直径d导体偏差△d导体的圆度f漆膜的厚度t2.1.1 外径是指;导体涂上一层绝缘漆膜后所测得的直径。
2.1.2 导体直径;是指去除绝缘层后金属线2.1.3 导体偏差;是指导体直径的实测值与标称值之间的差。
2.1.4 不国度(f)值是指导体每个截面上测量的最大读数和最小读数的最大差值。
2.2 测量方法;2.2.1测量工具;微米干分尺,精确度0.001mm漆包圆线,d<0.100mm 测力0.1-1.0Nd≥0.100mm 测力I-8N漆包扁线测力4-8N2.2.2 外径2.2.2.1 (圆线)当导体标称直径d≤0.200mm时,在相距各1m的3个位置,各测量一次外径,记录3个测量值,取其平均值作为外径。
2.2.2.2 当导体标称直径d>0.200mm时,相距1m的两个位置上,每个位置沿线周均分测量3次外径,记录6个测量值,取其平均值作为外径。
2.2.2.3 (扁线)相距各100mm3个位置上各测量宽边和窄边尺寸1次,取其3个测量值的平均值作为宽边和窄边的外形尺寸。
2.2.3 导体尺寸2.2.3.1 (圆线)当导体标称直径d≤0.200mm时,在相距各1m的3个位置用不损伤导体的任何方法除去绝缘各测量1次导体直径:取其平均值作为导体直径。
找电线电缆工作,请到《线缆招聘网》定义漆包线是绕组线的一个主要品种,由导体和绝缘层两部组成,主要用一条铜线(导体)经退火软化后涂上一层或多层凡立水(绝缘漆),因为凡立水有绝缘功能,再经烘焙而成。
此时铜线经由绕转,变成线圈,即可用于电磁感应的各种应用,如电机、电子产品、零组件线圈等。
但要生产出即符合标准要求,又满足客户要求的产品并不容易,它受原材料质量,工艺参数,生产设备,环境等因素影响,因此,各种漆包线的质量特性各不相同,但都具备机械性能,化学性能,电性能,热性能四大性能。
基本信息漆包线在线测量能够很有效地控制产品的尺寸质量。
生产中的漆包线是高速运行的,用任何接触式的测量工具都是没有办法测量到准确的数据,而且当漆包线规格较小时容易造成断线。
在线激光测量仪,可以通过镭射激光扫描测量。
激光对着线不用接触,通过感应就可以得到准确的数据。
方便又快捷,对生产真正做到实时监控,全程监控。
如有异常就会报警,还可以通过加装回馈进行实时补偿,对产品进行实时修正。
仪器参数如下:机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表示量0.1mm往返精度±0.2mm直线性±0.5 mm扫瞄频率1800回/秒扫瞄速度110m/秒输出接口RS-232C测量值输出方式找电线电缆工作,请到《线缆招聘网》标准值、上/下限值设定显示屏+NG、-NG警示灯显示Alarm警报输出功能OFFSET标准值设定功能读值6位数LED显示电压85~260V然而,在实际生产过程中,操作者不能完全依赖于激光测径仪来保证产品的尺寸质量。
由于激光测径仪属于高精度测量仪器,在使用过程中,激光探头处容易粘附尘埃杂质而导致测量偏差,所以,定期保养、校准激光测径仪,显得十分重要。
分类1.按其导体的材质的不同可分为:铜线(Copper),铝线(AL),铜包铝线(C.C.A), 2、按其绝缘材料的不同可分为分:2.1缩醛漆包线2.2聚西酯漆包线2.3聚氨酯漆包线2.4改性聚酯漆包线2.5聚酯亚胺漆包线 2.6聚酯亚胺/聚酰胺酰亚胺漆包线2.7聚酰亚胺漆包线 3、按材料形状分:圆线,扁线,空心线。
《电与磁》单元测试题及答案解析一、填空题(每空2分,共30分)1.南宋民族英雄XXX(江西吉安人),在《扬子江》一诗中着下“臣心一片磁针石,不指南方不肯休”的诗句.这里磁针石的南极指向地理位置的__________方,是因为它受到__________场的作用.2.由于电动机具有结构简单,操作方便、效率高、无污染等优点,因此许多家电中都有电动机,例如_________,电动机工作时主要将电能转化为_____能。
3.如图9-1所示的实验中,闭合开关后,导体棒ab向右运动,这说明______________对通电导体有力的作用;若要使ab向左运动,你的方法是______________________________。
4.在研究影响电磁铁磁性强弱因素的过程中,XXX使用一个线圈匝数为120匝的电磁铁,改变通过线圈的电流得到一组实验数据,如下表所示。
请你根据表中数据,归纳出电磁铁吸引大头针的个数与电流的关系是___。
_____。
电流/A电磁铁吸引大头针的个数/个0.210.450.6210.845l62图9-1图9-25.XXX的奶奶·事已高,动作不便,为方便照顾护士,XXX制作了一个由电磁继电器、白炽灯、电铃、干电池和按钮开关组成的“呼唤器”。
当奶奶按下床头的按钮开关时,灯亮,铃响;则电铃与电源串连后应接在图9-2中的______两点之间,按钮开关与电源串连后应接在___。
__两点之间。
图9-3图9-46.如图9-3所示,合上开关后,发现铁钉旁边的小磁针静止时S极指向铁钉A端.则A端是磁场的________极,电源的D接线柱是________极.7.在研究电和磁的知识中用到的两个重要实验装置如图9-4所示,甲是研究在磁场中转动的线圈产生电流的情况,这种现象是现象;乙是研究通电线圈在磁场中受力转动的现象,机就是根据这一原理制成的。
8.如图9-5甲所示,把一条形磁铁插入闭合线圈或从闭合线圈中拔出,线圈中会产生感应电流.若将该条形磁铁换成一通管,如图9-5乙所示,把这个通电螺线管插入闭合线圈或从线出,闭合线圈中________(选填“会”、“不会”)产生感原因____。

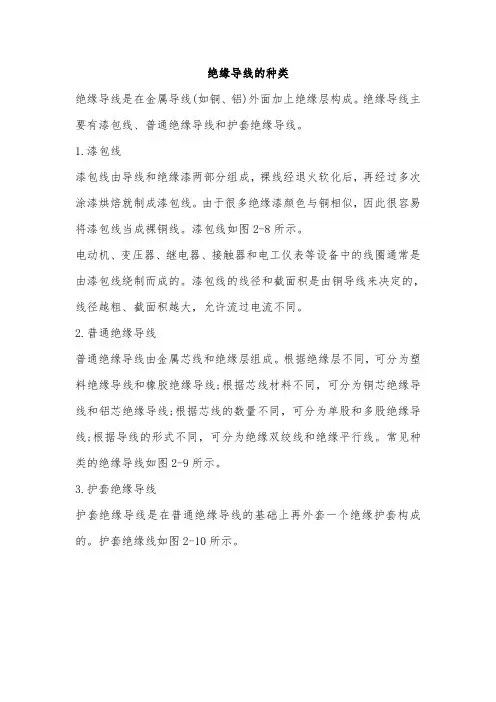

绝缘导线的种类
绝缘导线是在金属导线(如铜、铝)外面加上绝缘层构成。
绝缘导线主要有漆包线、普通绝缘导线和护套绝缘导线。
1.漆包线
漆包线由导线和绝缘漆两部分组成,裸线经退火软化后,再经过多次涂漆烘焙就制成漆包线。
由于很多绝缘漆颜色与铜相似,因此很容易将漆包线当成裸铜线。
漆包线如图2-8所示。
电动机、变压器、继电器、接触器和电工仪表等设备中的线圈通常是由漆包线绕制而成的。
漆包线的线径和截面积是由铜导线来决定的,线径越粗、截面积越大,允许流过电流不同。
2.普通绝缘导线
普通绝缘导线由金属芯线和绝缘层组成。
根据绝缘层不同,可分为塑料绝缘导线和橡胶绝缘导线;根据芯线材料不同,可分为铜芯绝缘导线和铝芯绝缘导线;根据芯线的数量不同,可分为单股和多股绝缘导线;根据导线的形式不同,可分为绝缘双绞线和绝缘平行线。
常见种类的绝缘导线如图2-9所示。
3.护套绝缘导线
护套绝缘导线是在普通绝缘导线的基础上再外套一个绝缘护套构成的。
护套绝缘线如图2-10所示。

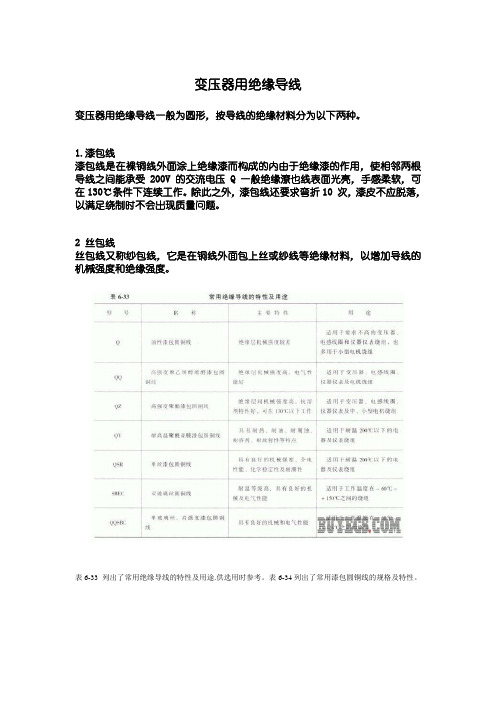

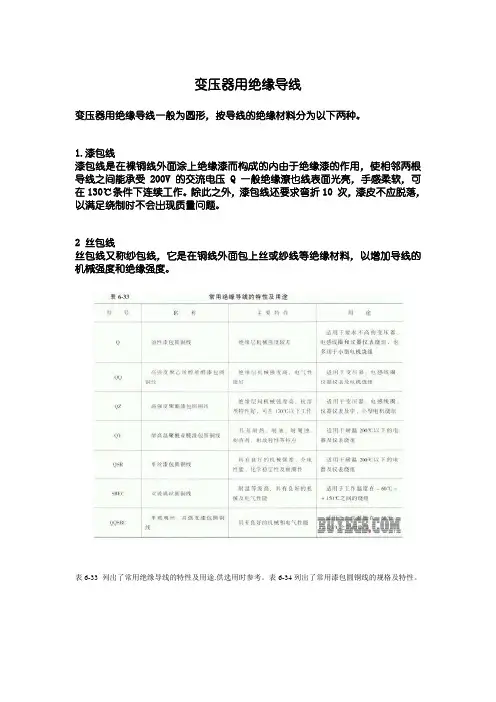

变压器用绝缘导线
变压器用绝缘导线一般为圆形,按导线的绝缘材料分为以下两种。
1.漆包线
漆包线是在裸铜线外面涂上绝缘漆而构成的内由于绝缘漆的作用,使相邻两根导线之间能承受200V 的交流电压Q 一般绝缘潦也线表面光亮,手感柔软,可在130℃条件下连续工作。
除此之外,漆包线还要求弯折10 次,漆皮不应脱落,以满足绕制时不会出现质量问题。
2 丝包线
丝包线又称纱包线,它是在铜线外面包上丝或纱线等绝缘材料,以增加导线的机械强度和绝缘强度。
表6-33 列出了常用绝缘导线的特性及用途.供选用时参考。
表6-34列出了常用漆包圆铜线的规格及特性。
漆包线的认识与应用第一章漆包线基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂料,经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种,电磁线是用于电磁感应的电线。
在物理学中指出,在通电导体的周围会产生磁场,运动导体在磁场中切割磁力线会产生电流,这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
○1机械能→磁场能→电能○2电能→磁场能→电能○3电能→磁场能→机械能○4电能→磁场能二、漆包线的命名漆包线的命名由以下部分组成○1漆包线代号:Wire----W Qi BaoXian----Q○2漆膜品种:缩醛:PVF (Polyvinyl Formal)对应的漆包线名称:PVF聚脂:PE (Polyester) PEW聚氨脂:PU (Polyurethane) UEW聚脂亚胺:PEI (Polyester-imide) EIW聚酰胺酰亚胺: PAI (Polyamide-imide) AIW○3耐热等级:标上热级代号如”F-155º”○4漆膜厚度:“0”特厚,“1”厚漆膜,“2”薄漆膜,“3”薄漆膜○5颜色:红色“R”,绿色“G”蓝色“B”自然色“N”例如:2UEWF 0.45(R)表示直径0.45mm薄漆膜155级红色聚胺酯漆包线0DFWF 0.85表示直径为0.85mm厚漆膜200级耐冷媒漆包线。
三、漆包线的耐热等级漆包线耐热等级为漆包线能长时间(20000h以上)正常工作的环境温度,目前漆包线热级区分如下表四、漆包线的性能及用途漆包线广泛用于工业生产、家用电器等行业中,各种漆包线的主要性能及用途如下:第二章漆包线生产工艺流程一、铜的冶炼与铜杆加工矿石 (含Cu 1~5%)电解铜板(含Cu 99.95%↑)Φ8mm铜杆Φ2.6铜材二、伸线部份伸线是将2.6MM的铜材用伸线眼模,利用铜的延展性原理将其逐步拉小,拉伸过程中需加伸线油润滑(见附图一)1、铜材漆包线用铜材为工业纯铜,纯度在99.95%以上,导电率不低于98%,硬铜的电阻率不大于0.01796Ωmm2/m,软铜的电阻率不大于0.017241Ωmm2/m,软铜的伸张率不低于30%。
漆包线原理漆包线,又称涂漆线,是一种由金属线材包覆一层绝缘漆而成的线材。
它主要用于电机、电器、变压器等电气设备中的绕组线,具有良好的绝缘性能和导电性能。
漆包线的原理是什么呢?接下来我们就来详细介绍一下。
首先,我们来了解一下漆包线的结构。
漆包线的核心是金属线材,如铜线或铝线,外面包覆一层绝缘漆。
绝缘漆通常采用聚酰胺类、聚酰亚胺类或聚酰胺酰亚胺类树脂制成,具有良好的绝缘性能和耐热性能。
这种结构使得漆包线既具有良好的导电性能,又具有优秀的绝缘性能,能够在高温、高压环境下稳定工作。
漆包线的原理主要是利用绝缘漆将金属线材包覆起来,形成一层绝缘层,阻止了金属线材之间以及金属线材与外界之间的电流流动,从而实现了绝缘的效果。
这种绝缘层不仅能够阻止电流的流动,还能够防止金属线材与外界介质发生电化学反应,起到了保护金属线材的作用。
另外,漆包线的绝缘层还能够有效地阻止电磁波的干扰,提高了线路的稳定性和可靠性。
在电机、电器、变压器等设备中,由于电流的存在会产生磁场,如果没有绝缘层的保护,金属线材之间会发生短路,导致设备损坏甚至火灾。
而漆包线的绝缘层能够有效地隔离金属线材,防止短路的发生,保证设备的安全运行。
总的来说,漆包线的原理是通过包覆一层绝缘漆来实现金属线材的绝缘和保护,阻止电流的流动和金属之间的接触,从而保证设备的安全运行。
漆包线不仅具有良好的绝缘性能和导电性能,还能够有效地防止电磁干扰,提高设备的稳定性和可靠性。
在电气设备中,漆包线发挥着重要的作用,是保证设备正常运行的重要组成部分。
综上所述,漆包线的原理是基于绝缘漆的绝缘和保护作用,保证金属线材在电气设备中的安全运行。
它的应用范围广泛,对于现代电气设备的正常运行起着至关重要的作用。
希望通过本文的介绍,能让大家对漆包线的原理有更深入的了解。

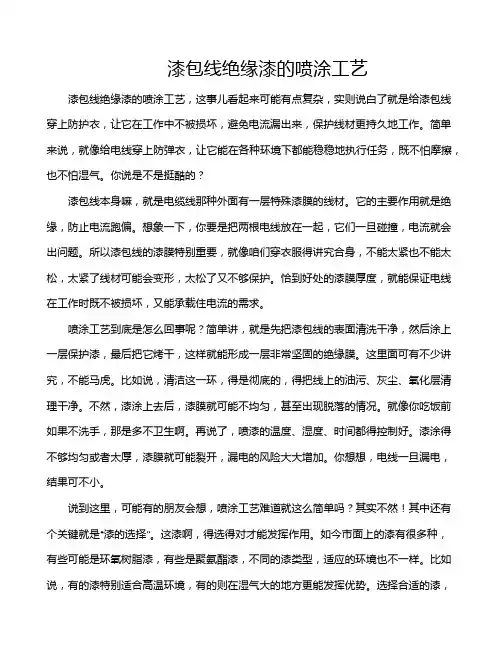

漆包线绝缘漆的喷涂工艺漆包线绝缘漆的喷涂工艺,这事儿看起来可能有点复杂,实则说白了就是给漆包线穿上防护衣,让它在工作中不被损坏,避免电流漏出来,保护线材更持久地工作。
简单来说,就像给电线穿上防弹衣,让它能在各种环境下都能稳稳地执行任务,既不怕摩擦,也不怕湿气。
你说是不是挺酷的?漆包线本身嘛,就是电缆线那种外面有一层特殊漆膜的线材。
它的主要作用就是绝缘,防止电流跑偏。
想象一下,你要是把两根电线放在一起,它们一旦碰撞,电流就会出问题。
所以漆包线的漆膜特别重要,就像咱们穿衣服得讲究合身,不能太紧也不能太松,太紧了线材可能会变形,太松了又不够保护。
恰到好处的漆膜厚度,就能保证电线在工作时既不被损坏,又能承载住电流的需求。
喷涂工艺到底是怎么回事呢?简单讲,就是先把漆包线的表面清洗干净,然后涂上一层保护漆,最后把它烤干,这样就能形成一层非常坚固的绝缘膜。
这里面可有不少讲究,不能马虎。
比如说,清洁这一环,得是彻底的,得把线上的油污、灰尘、氧化层清理干净。
不然,漆涂上去后,漆膜就可能不均匀,甚至出现脱落的情况。
就像你吃饭前如果不洗手,那是多不卫生啊。
再说了,喷漆的温度、湿度、时间都得控制好。
漆涂得不够均匀或者太厚,漆膜就可能裂开,漏电的风险大大增加。
你想想,电线一旦漏电,结果可不小。
说到这里,可能有的朋友会想,喷涂工艺难道就这么简单吗?其实不然!其中还有个关键就是“漆的选择”。
这漆啊,得选得对才能发挥作用。
如今市面上的漆有很多种,有些可能是环氧树脂漆,有些是聚氨酯漆,不同的漆类型,适应的环境也不一样。
比如说,有的漆特别适合高温环境,有的则在湿气大的地方更能发挥优势。
选择合适的漆,不仅能增强漆膜的绝缘效果,还能提高线材的耐用性,就像给你买衣服得挑适合的面料,穿得舒适才行。
在喷涂过程中,最常见的方法是静电喷涂。
它利用静电原理,使漆颗粒能够均匀地附着在漆包线上。
其实这就像你站在某个大楼下面,一不小心头发被风吹得竖起来一样,电荷的吸引力让漆粒“自动”贴上去,省心又省力。
漆包线原理
漆包线,又称为线圈线,是指在导线表面涂覆一层漆包绝缘,通常由铜或铝构成。
漆包线的原理是利用绝缘层的存在来阻止电流在导线之间的短路,同时保护导线免受外部环境的腐蚀和损坏。
漆包线广泛应用于电子元器件和电路中,用于传输和传导电流。
它的制作过程包括:先将导线置于漆包线机中,然后通过涂覆漆包绝缘料的方式,在导线表面形成一层绝缘层。
绝缘层通常由聚酰胺、聚醋酸纤维等有机化合物制成,具有较高的绝缘电阻和耐高温性能。
漆包线的绝缘层可以防止导线之间发生短路,从而确保电流在预定路径上流动。
此外,绝缘层还可以避免导线与外部环境接触,从而减少电流损耗和电路故障的发生。
漆包线具有较好的耐磨损性能和抗氧化能力,可以在长时间的使用中保持良好的导电性能。
同时,漆包线的绝缘层也提供了额外的机械保护,使导线不易受到机械撞击和损坏。
总之,漆包线通过在导线表面形成一层绝缘层,实现了对电流的传输和保护。
它广泛应用于电子和电路领域,具有良好的绝缘性能、耐磨损性和抗氧化能力,能够确保电路的稳定性和可靠性。
