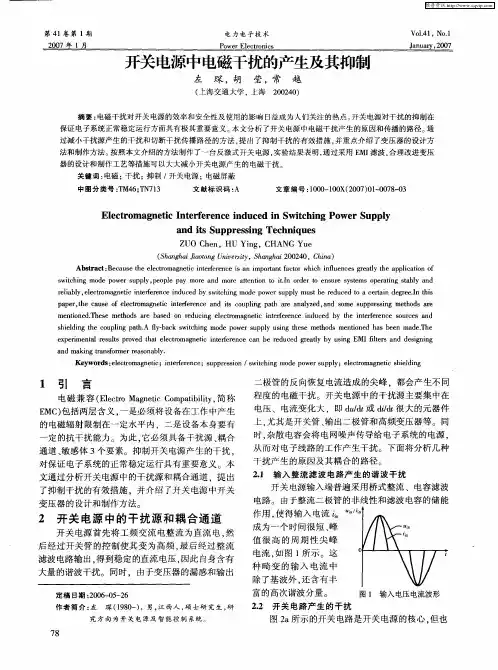

开关电源中电磁干扰的产生及其抑制

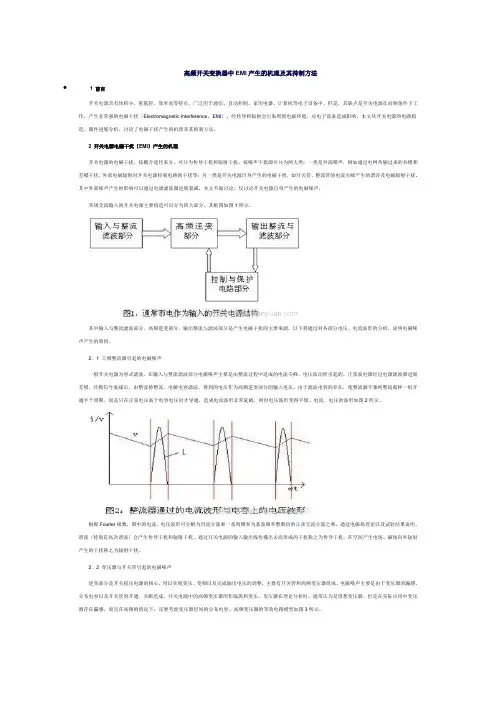

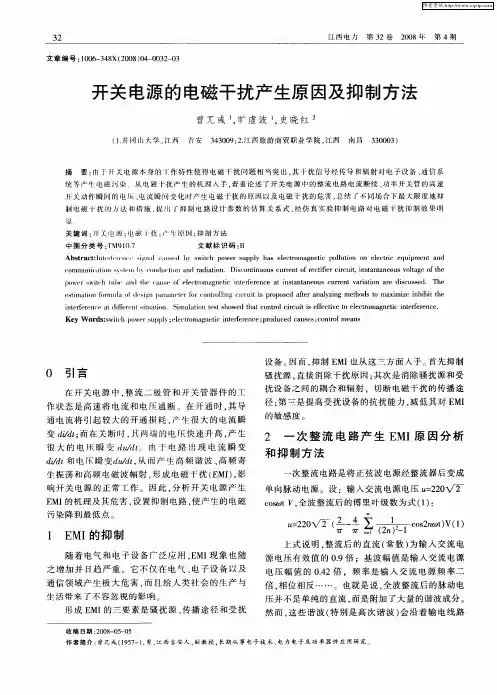

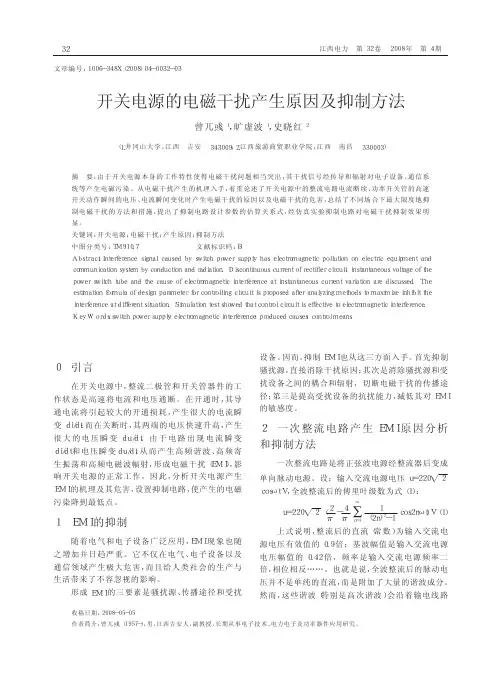

高频开关变换器中EMI产生的机理及其抑制方法• 1 前言开关电源具有体积小、重量轻、效率高等特点，广泛用于通信、自动控制、家用电器、计算机等电子设备中。

但是，其缺点是开关电源在高频条件下工作，产生非常强的电磁干扰〔Electromagnet ic Inte rf erence，EMI〕，经传导和辐射会污染周围电磁环境，对电子设备造成影响。

本文从开关电源的电路构造、器件进展分析，讨论了电磁干扰产生的机理及其抑制方法。

2 开关电源电磁干扰〔EMI〕产生的机理开关电源的电磁干扰，按耦合途径来分，可分为传导干扰和辐射干扰。

按噪声干扰源可分为两大类：一类是外部噪声，例如通过电网传输过来的共模和差模干扰、外部电磁辐射对开关电源控制电路的干扰等；另一类是开关电源自身产生的电磁干扰，如开关管、整流管的电流尖峰产生的谐涉及电磁辐射干扰。

其中外部噪声产生的影响可以通过电源滤波器进展衰减，本文不做讨论，仅讨论开关电源自身产生的电磁噪声。

常规交流输入的开关电源主要构造可以分为四大部分，其框图如图1所示。

其中输入与整流滤波部分、高频逆变部分、输出整流与滤波部分是产生电磁干扰的主要来源。

以下将通过对各部分电压、电流波形的分析，说明电磁噪声产生的原因。

2．1 工频整流器引起的电磁噪声一般开关电源为容式滤波，在输入与整流滤波部分电磁噪声主要是由整流过程中造成的电流尖峰、电压波动所引起的。

正弦波电源经过电源滤波器进展差模、共模信号衰减后，由整流桥整流、电解电容滤波，得到的电压作为高频逆变部分的输入电压。

由于滤波电容的存在，使整流器不象纯整流那样一组开通半个周期，而是只在正弦电压高于电容电压时才导通，造成电流波形非常陡峭，同时电压波形变得平缓。

电流、电压的波形如图2所示。

根据Fourier级数，图中的电流、电压波形可分解为直流分量和一系列频率为基波频率整数倍的正弦交流分量之和。

通过电磁场理论以及试验结果说明，谐波〔特别是高次谐波〕会产生传导干扰和辐射干扰。

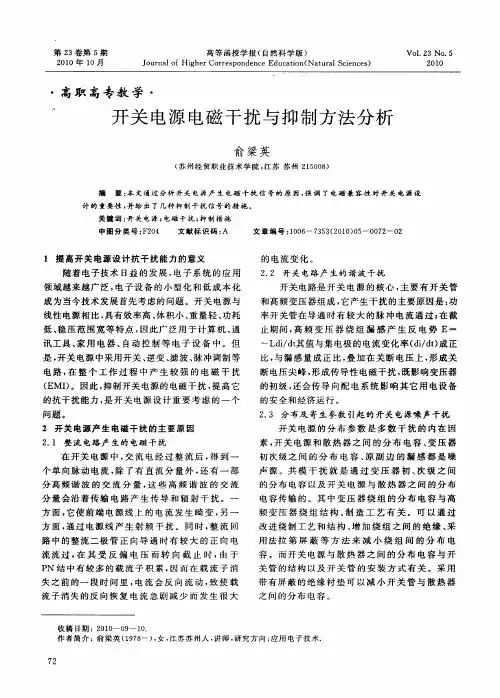

摘要：开关电源的电磁干扰对电子设备的性能影响很大，因此，各种标准对抑制电源设备电磁干扰的要求已越来越高。

对开关电源中电磁干扰的产生机理做了简要的描述，着重总结了几种近年提出的新的抑制电磁干扰的方法，并对其原理、应用做了简单介绍。

1 引言随着电子设备的大量应用，电源在这些设备中的地位越来越重要，而开关变换器由于体积小、重量轻、效率高等特点，在电源中占的比重越来越大。

开关电源大多工作在高频情况下，在开关器件的开关过程中，寄生元件（如寄生电容、寄生电感等）中能量的高频变化产生了大量的电磁干扰（ ElectromagneticInterference ， EMI ）。

EMI 信号占有很宽的频率范围，又有一定的幅度，经过在电路、空间中的传导和辐射，污染了周围的电磁环境，影响了与其它电子设备的电磁兼容（ ElectromagneticCompatibility ）性。

随着近年来各国对电子设备的电磁干扰和电磁兼容性能要求的不断提高，对电磁干扰以及新的抑制方法的研究已成为开关电源研究中的热点。

本文对电磁干扰产生、传播的机理进行了简要的介绍，重点总结了几种近年来提出的抑制开关电源电磁干扰产生及传播的新方法。

2 电磁干扰的产生和传播方式开关电源中的电磁干扰分为传导干扰和辐射干扰两种。

通常传导干扰比较好分析，可以将电路理论和数学知识结合起来，对电磁干扰中各种元器件的特性进行研究；但对辐射干扰而言，由于电路中存在不同干扰源的综合作用，又涉及到电磁场理论，分析起来比较困难。

下面将对这两种干扰的机理作一简要的介绍。

2.1传导干扰的产生和传播传导干扰可分为共模（ CommonMode CM ）干扰和差模（ DifferentialMode DM ）干扰。

由于寄生参数的存在以及开关电源中开关器件的高频开通与关断，使得开关电源在其输入端（即交流电网侧）产生较大的共模干扰和差模干扰。

2.1.1 共模（ CM ）干扰变换器工作在高频情况时，由于 dv/dt 很高，激发变压器线圈间、以及开关管与散热片间的寄生电容，从而产生了共模干扰。

抑制开关电源电磁干扰的措施开关电源存在着共模干扰和差模干扰两种电磁干扰形式。

根据上篇分析的电磁干扰源，结合它们的耦合途径，可以从EMI 滤波器、吸收电路、接地和屏蔽等几个方面来抑制干扰，把电磁干扰衰减到允许限度之内。

1.交流输入EMI 滤波器滤波是一种抑制传导干扰的方法，在电源输入端接上滤波器可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。

电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。

电源进线端通常采用如图1 所示的EMI 滤波器电路。

该电路可以有效地抑制交流电源输入端的低频差模骚扰和高频段共模骚扰。

在电路中，跨接在电源两端的差模电容Cx1、Cx2 （亦称X 电容）用于滤除差模干扰信号，一般采用陶瓷电容器或聚脂薄膜电容器，电容值通常取0.1~ 0. 47F。

而中间连线接地的共模电容Cy1和Cy2 （亦称Y 电容）则用来短路共模噪声电流，取值范围通常为C1=C2 # 2200 pF。

抑制电感L1、L2 通常取100~ 130H，共模扼流圈L 是由两股等同并且按同方向绕制在一个磁芯上的线圈组成，通常要求其电感量L#15~ 25 mH。

当负载电流渡过共模扼流圈时，串联在火线上的线圈所产生的磁力线和串联在零线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。

因此，即使在大负载电流的情况下，磁芯也不会饱和。

而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。

2.利用吸收电路开关电源产生EMI 的主要原因是电压和电流的急剧变化，因而需要尽可能地降低电路中电压和电流的变化率（ du/ dt 和di/ dt ）。

采取吸收电路能够抑制EMI，其基本原理就是在开关关断时为其提供旁路，吸收积蓄在寄生分布参数中的能量，从而抑制干扰的发生。

可以在开关管两端并联如图2（ a）所示的RC 吸收电路，开关管或二极管在开通和关断过程中，管中产生的反向尖峰电流和尖峰电压，可以通过缓冲的方法予以克服。

开关电源的电磁干扰及其滤波措施1引言开关电源与线性稳压电源相比，具有功耗小、效率高、体积小、重量轻、稳压范围宽等特点，广泛用于计算机及外围设备、通信、自动控制、家用电器等领域。

但开关电源的突出缺点是产生较强的电磁干扰(EMI)。

EMI信号既占有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子仪器造成干扰。

如果处理不当，开关电源本身就会变成一个干扰源。

随着电子产品的电磁兼容性(EMC)日益受到重视，抑制开关电源的EMI，提高电子产品的质量，使之符合有关EMC标准或规范，已成为电子产品设计者越来越关注的问题。

2开关电源产生EMI的原理开关电源产生EMI的因素较多，其中由基本整流器产生的电流高次谐波干扰和变压器型功率转换电路产生的尖峰电压干扰是主要因素。

它们所以产生于电源装置的内部，是由于开关电源中的二级管和晶体管在工作过程中产生的跃变电压和电流，通过高频变压器、储能电感线圈和导线以及系统结构、元件布局等而造成的。

基本整流器的整流过程是产生EMI最常见的原因。

这是因为正弦波通过整流器后不再是单一频率的电流，而是变成单向脉动电源，此电流波形分解为一直流分量和一系列频率不同的交流分量之和。

实验结果表明，较高的谐波(特别是高次谐波)会沿着输电线路产生传导干扰和辐射干扰，一方面使接在其前端电源线上的电流波形发生畸变，另一方面通过电源线产生射频干扰，使接收机等产生噪声。

变压器型功率转换电路是实现变压、变频以及完成输出电压调整的部件，是开关稳压电源的核心，主要由开关管和高频变压器组成。

它产生的尖峰电压是一种有较大辐度的窄脉冲，其频带较宽且谐波比较丰富。

产生这种脉冲干扰的主要原因是：(1) 开关功率晶体管感性负载是高频变压器或储能电感。

在开关管导通的瞬间，变压器初级出现很大的电流，它在开关管过激励较大时，将造成尖峰噪声。

这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。

(2) 由高频变压器产生的干扰。

开关电源中的电子干扰分析及解决办法开关电源因体积小、功率因数较大等优点，在通信、控制、计算机等领域应用广泛。

但由于会产生电磁干扰，其进一步的应用受到一定程度上的限制。

本文将分析开关电源电磁干扰的各种产生机理，并在其基础之上，提出开关电源的电磁兼容设计方法。

开关电源的电磁干扰分析开关电源的结构如图1所示。

首先将工频交流整流为直流，再逆变为高频，最后再经整流滤波电路输出，得到稳定的直流电压。

电路设计及布局不合理、机械振动、接地不良等都会形成内部电磁干扰。

同时，变压器的漏感和输出二极管的反向恢复电流造成的尖峰，也是潜在的强干扰源。

图1 AC/DC开关电源基本框图1 内部干扰源● 开关电路开关电路主要由开关管和高频变压器组成。

开关管及其散热片与外壳和电源内部的引线间存在分布电容，它产生的du/dt具有较大幅度的脉冲，频带较宽且谐波丰富。

开关管负载为高频变压器初级线圈，是感性负载。

当原来导通的开关管关断时，高频变压器的漏感产生了反电势E=-Ldi/dt，其值与集电极的电流变化率成正比，与漏感成正比，迭加在关断电压上，形成关断电压尖峰，从而形成传导干扰。

● 整流电路的整流二极管输出整流二极管截止时有一个反向电流，其恢复到零点的时间与结电容等因素有关。

它会在变压器漏感和其他分布参数的影响下产生很大的电流变化di/dt，产生较强的高频干扰，频率可达几十兆赫兹。

● 杂散参数由于工作在较高频率，开关电源中的低频元器件特性会发生变化，由此产生噪声。

在高频时，杂散参数对耦合通道的特性影响很大，而分布电容成为电磁干扰的通道。

2 外部干扰源外部干扰源可以分为电源干扰和雷电干扰，而电源干扰以“共模”和“差模”方式存在。

同时，由于交流电网直接连到整流桥和滤波电路上，在半个周期内，只有输入电压的峰值时间才有输入电流，导致电源的输入功率因数很低(大约为0.6)。

而且，该电流含有大量电流谐波分量，会对电网产生谐波“污染”。

开关电源的EMC设计产生电磁干扰有3个必要条件：干扰源、传输介质、敏感设备，EMC设计的目的就是破坏这3个条件中的一个。

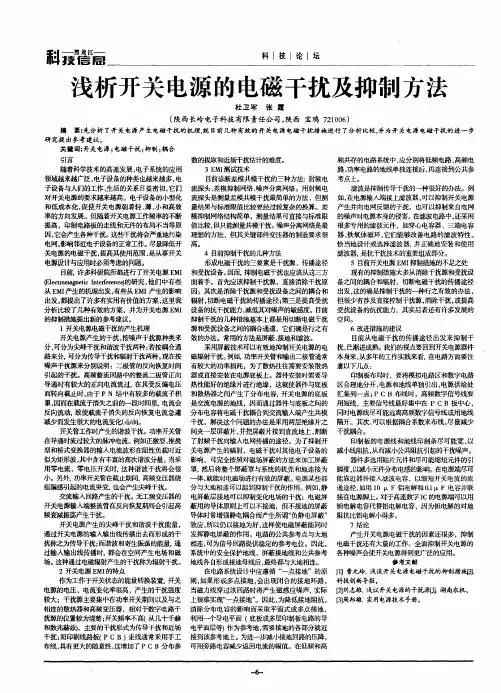

浅谈开关电源电磁干扰及其抑制技术摘要：开关电源以其重量轻、体积小、效率高、可靠性高等优点得到了广泛的应用。

然而，开关电源的电磁干扰不容忽视。

近年来，随着科学技术的发展，电磁干扰问题涉及到的领域不断扩大。

特别是消费类电子电源的体积越来越小，功率越来越大，开关电源的功率密度越来越大，电磁干扰越来越严重，将极大地影响人们的生活和设备的运行。

因此，开关电源的电磁干扰抑制技术一直是国内相关技术人员的研究重点。

关键词：开关电源；电磁干扰；抑制技术引言随着电子信息技术的飞速发展，开关电源以其转换效率高、稳定性好等优点被广泛应用于各个领域。

开关电源在实际应用中经常发生电磁干扰，影响开关电源的使用体验。

解决开关电源的电磁干扰问题，促进开关电源的可靠稳定应用。

1.开关电源工作机理开关电源的主要作用是将电网交流电，转换为设备所需要的直流电，保证用电设备的正常运转。

开关电源电路主要由以下的部分组成：一、输入整流滤波电路；二、反馈控制电路；三、初级功率回路；四、次级整流滤波电路。

其中输入滤波电路主要包括过滤电网杂波的输入滤波器，其能阻止开关电源本身产生的干扰影响到电网，同时也能滤除电网的干扰，保证开关电源正常运行。

整流电路，将电网交流电转化为脉冲直流电。

给控制回路提供能量基础；反馈控制电路是是利用现代电力电子技术，通过对输出电压电流的采样比较，反馈控制开关管开通和关断的时间比率，以实现稳定输出，来满足电气设备的要求，保证整个电气部分的正常运行。

初级功率回路主要由高频变压器、初级开关管、功率检测电阻等组成。

接受反馈控制回路的调节，将整流电路的脉冲直流电，通过高频变压器传递到次级；次级整流滤波电路主要由次级二极管，储能及滤波电容和恒流恒压控制电路组成。

和反馈控制电路相关联，将变压器从初级传递的能量整流后进行一系列的处理，以提供设备所需的直流电压和电流。

1.电磁干扰的危害开关电源内部出现的电磁干扰可分为两种，一种是干扰信号通过导线或公共电源线进行传输，互相产生干扰称为传导干扰；另外一种是开关电源产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备，称为辐射干扰。

高频开关电源中的电磁干扰问题及抑制措施中国人民解放军78156部队重庆市九龙坡区 400039摘要：高频开关电源，在电力系统中属于比较常用的电气设备,也叫开关型整流器。

它的开关频率在50-100kHz可控范围内,主要是在IGBT或MOSFET的帮助下完成高频工作,具有运行稳定和高效率的特点，但同时也会受到电磁干扰的问题困扰。

本文通过对电磁干扰的成因及产生的机理进行分析，探讨能够抑制高频开关电源中的电磁干扰问题的有效策略，以供参考。

关键词：高频开关电源；电磁干扰；抑制措施前言：在电力系统中，由于开关电源本身重量轻、体积小和效率高的特点，被广泛应用在家用电器、计算机、通信、自动控制等电子设施设备上。

同时由于在高频条件下，开关电源工作会产生一定强度的电磁干扰，经过辐射和传导的过程，对周围的电磁环境造成一定程度的污染，进而影响电子设备的使用。

一、电磁干扰的类型在高频开关电源中，电磁干扰的来源主要来自两个方面，即设备电源自己内部出现的电磁干扰，以及设备外的电磁干扰。

设备外的电磁干扰，主要包括电磁脉冲(EMP)干扰、电网中的电磁干扰和静电放电(ESD)干扰等，而在高频开关电源的设备内部，产生电磁干扰的原因，主要是高频变压器、整流器等各种器件。

二、电磁干扰的成因由于高频开关电源本身就是个干扰源，这是由其原理所决定的。

在经过整流时，高频开关电源通过把交流电变成直流电，采用DC/AC变换技术，变成高频，经过滤波电路，滤去电流中输出电压中存在的纹波，可以使直流电压更加稳定。

但是在实现电流转换过程里，难以避免会出现许多谐波干扰问题。

此外，由于变压器存在漏电感应，与输出二极管的反向恢复电流所形成的尖峰，也存在一定的电磁干扰。

三、高频开关电源电磁干扰问题和机理（一）开关电路在高频开关电源中，开关电路既是重要的核心部分，也是主要电磁干扰源。

开关电路一般由两个组成部分。

一是道额雌花冲击电流瞬变，属于传感型的电磁干扰。

对变压器初级和配电系统形成一定影响，使电网收到谐波干扰，影响电气设备的正常运行[2]。

开关电源的电磁干扰及噪声抑制方法开关电源是现代电子应用中常见的一种电源形式，其工作原理是通过开关管开关控制输入电压的大小和频率以实现电压转换。

但是，开关电源在工作过程中会产生电磁干扰和噪声，对其他电子设备的正常工作产生影响。

因此，为了抑制开关电源的电磁干扰和噪声，在设计和使用开关电源时需要采取一些措施。

首先，开关电源产生的电磁干扰主要包括导向式干扰和辐射式干扰。

导向式干扰是指开关电源通过引线或线路对周围设备产生的电磁干扰，辐射式干扰是指开关电源通过电磁波辐射对周围设备产生的干扰。

对于导向式干扰，可以采取以下措施进行抑制：1.滤波器：在开关电源的输入和输出端加装滤波器，用于滤除高频噪声和电磁干扰。

常用的滤波器有LC滤波器、RC滤波器和Pi型滤波器等。

2.输入电源线路的处理：尽量缩短输入电源线路的长度，采用屏蔽线材，减小电磁干扰的传播路径。

同时，在输入电源线上添加额外的滤波电容和电感，抑制高频噪声。

3.地线处理：通过合理布置地线，减小接地电阻，提高地线的抗干扰能力。

将开关电源的地线与其他设备的接地点连接，共用同一个地线。

对于辐射式干扰，可以采取以下措施进行抑制：1.屏蔽：在开关电源的外壳上添加金属屏蔽罩，减少电磁辐射。

金属屏蔽罩应与开关电源的地线连接，以形成完整的屏蔽。

2.PCB设计：在开关电源的PCB板设计中，合理布局信号和电源线路，减小线路的长度。

同时，采用地平面和电源平面屏蔽，减少信号线和电源线的交叉和干扰。

3.使用低频率开关管：低频率工作的开关管辐射干扰较小，可以有效降低开关电源的电磁辐射干扰。

此外1.选择合适的元器件：选用带有防干扰措施的元器件，如具有抗干扰特性的电解电容和电感器件，减小干扰的产生和传播。

2.电源输出滤波：在开关电源的输出端添加滤波电容和电感，减小输出电压的纹波和噪声。

3.接地处理：通过合理的接地设计和连接方式，减小接地电阻，提高接地抗干扰能力。

4.EMI滤波器：在开关电源的输入端和输出端加装EMI滤波器，进一步滤除高频噪声和电磁干扰。

解析几种有效的开关电源电磁干扰的抑制措施本文先分析了开关电源产生电磁干扰的机理, ,就目前几种有效的开关电源电磁干扰措施进行了分析比较，并为开关电源电磁干扰的进一步研究提出参考建议。

目前，许多大学及科研单位都进行了开关电源EMI（Electromagnetic Interference）的研究，他们中有些从EMI产生的机理出发，有些从EMI 产生的影响出发，都提出了许多实用有价值的方案。

这里分析与比较了几种有效的方案，并为开关电源EMI 的抑制措施提出新的参考建议。

一、开关电源电磁干扰的产生机理开关电源产生的干扰,按噪声干扰源种类来分,可分为尖峰干扰和谐波干扰两种;若按耦合通路来分,可分为传导干扰和辐射干扰两种。

现在按噪声干扰源来分别说明：1、二极管的反向恢复时间引起的干扰高频整流回路中的整流二极管正向导通时有较大的正向电流流过,在其受反偏电压而转向截止时,由于PN结中有较多的载流子积累,因而在载流子消失之前的一段时间里,电流会反向流动,致使载流子消失的反向恢复电流急剧减少而发生很大的电流变化(di/dt)。

2、开关管工作时产生的谐波干扰功率开关管在导通时流过较大的脉冲电流。

例如正激型、推挽型和桥式变换器的输入电流波形在阻性负载时近似为矩形波,其中含有丰富的高次谐波分量。

当采用零电流、零电压开关时,这种谐波干扰将会很小。

另外,功率开关管在截止期间,高频变压器绕组漏感引起的电流突变,也会产生尖峰干扰。

3、交流输入回路产生的干扰无工频变压器的开关电源输入端整流管在反向恢复期间会引起高频衰减振荡产生干扰。

开关电源产生的尖峰干扰和谐波干扰能量,通过开关电源的输入输出线传播出去而形成的干扰称之为传导干扰;而谐波和寄生振荡的能量,通过输入输出线传播时,都会在空间产生电场和磁场。

这种通过电磁辐射产生的干扰称为辐射干扰。

4、其他原因元器件的寄生参数，开关电源的原理图设计不够完美，印刷线路板（PCB）走线通常采用手工布置，具有很大的随意性，PCB的近场干扰大，并且印刷板上器件的安装、放置，以及方位的不合理都会造成EMI干扰。
