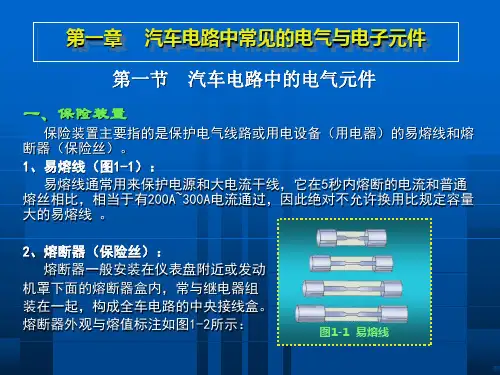

汽车保险丝与继电器课件一、汽车保险丝的作用二、汽车保险丝的种类1.玻璃管保险丝：通常用于低电流值的保护，外部可见保险丝的熔断情况。
-优点：易于替换和检查，能够快速发现问题。
-缺点：玻璃管易碎，容易破裂。
2.开断型保险丝：使用松香或石蜡填充，当电流超过额定值时，熔化填充物断开电路。
-优点：安全性高，避免开路后引起的火灾风险。
-缺点：不能直接观察熔断的情况，需要使用测试仪器进行检测。
3.先断开型保险丝：使用一定的电阻材料，在正常电流条件下，电阻很低，当电流超过额定值时，电阻急剧增加，熔断电路。
-优点：电路短路时能够更快速地断开电路。
-缺点：不能直接观察熔断的情况，需要使用测试仪器进行检测。
三、汽车继电器的作用汽车继电器是一种电气装置，用于控制电流开关，起到放大、隔离和保护电路的作用。
汽车继电器可分为通用继电器和专用继电器两种。
通用继电器：用于控制不同的电源或设备，具有广泛的应用范围。
专用继电器：仅用于特定的电器设备，如汽车发动机的点火继电器、大灯控制继电器等。
四、继电器的结构继电器由线圈、铁芯、触点和壳体等部件组成。
1.线圈：一端连接电源正极，一端接地或接到负极的线路中。
当通电时，产生磁场，使铁芯被吸合。
2.铁芯：受到磁场吸引时，与触点一起被吸合或切断电路。
3.触点：起到开关的作用，通常分为常开触点和常闭触点。
五、继电器的工作原理当继电器的线圈通电时，产生磁场使铁芯吸合，触点闭合；当线圈断电时，磁场消失，铁芯弹开，触点断开。
通过控制线圈通断电来控制继电器的开关状态。
-汽车保险丝主要起到保护电气设备免受过电流或短路造成的损坏作用，当电流超过保险丝额定电流时，保险丝会断开电路。
-汽车继电器主要用于放大、隔离和保护电流，通过控制线圈通断电来控制继电器的开关状态。
此外，汽车保险丝通常是一次性的，熔断后需要更换；而继电器可以长时间使用，只需通断电来实现开关功能。
在汽车电气系统中，保险丝和继电器通常一起使用，保险丝用于保护整个电路，继电器用于控制具体的电器设备。
